远程调试GPRS模块(花生壳内网穿透)
更新日期:2023-10-17 18:24:22
背景
由于使用的环境是学校的内网,所以要建立外网与学校内网的连接就要设置路由器的一个映射关系,而路由器又不是我们能够操作得了的,花生壳(内网穿透)解决了这一难题。下面说一说我的解决过程。
我用的GPRS模块是华为公司的GTM900C,调试工具有:串口调试助手、TCP/UDP Socket调试工具、花生壳(内网穿透)服务。
我们可以利用花生壳客户端或者登录花生壳管理平台添加映射,本文以花生壳管理平台进行演示。
1. 设置映射

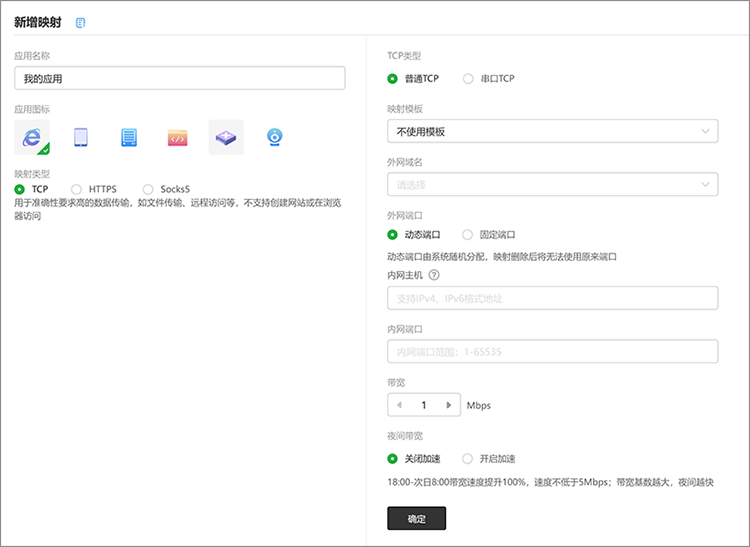

首先,选择【内网穿透】,点击“添加映射”

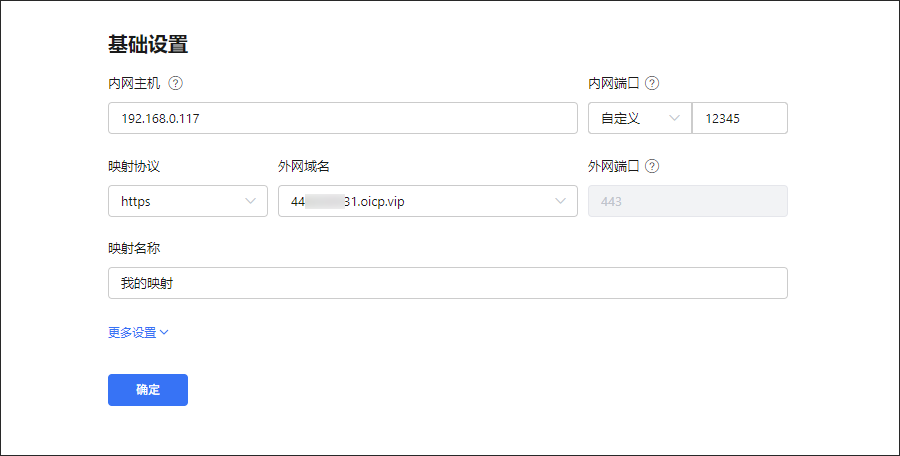

映射创建成功后我们会得到一个地址用于外网访问我们的系统。

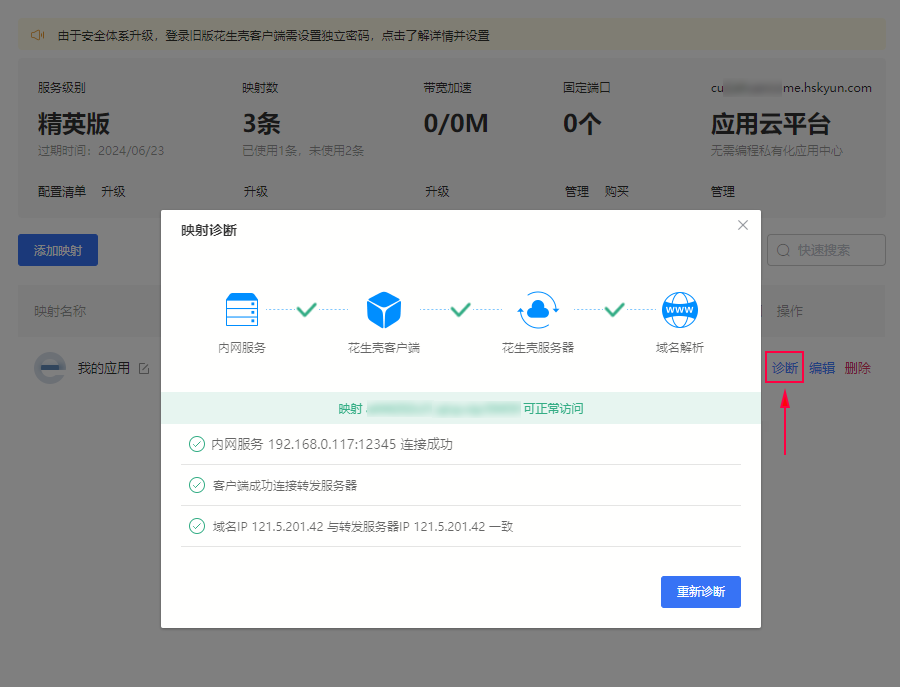

可以点击映射卡片下方的“诊断”查看当前域名的状态。
2. 远程调试
将GTM900C与电脑连接上以后,通过串口向它发AT指令(注意回车):
AT+CGATT=1 //返回OK 附着测试
AT+CGDCONT=1,"IP","CMNET" //OK
AT+CGREG? //+CGREG: 0,1 这条是确定能否连接GPRS服务
AT%ETCPIP="user","gprs" //OK
AT%ETCPIP? //%ETCPIP:1,"10.40.153.234","211.137.96.205","211.136.20.203" 查看IP等信息
AT%DNSR="galuo.eicp.net" //103.44.145.248花生壳转发服务器的IP(跟进花生壳级别,不同级别有不同的服务器)
AT%IPOPEN="TCP","103.44.145.248",39259 //CONNECT 建立TCP连接,如果本地没有建立TCP服务监听,则会马上继续返回%IPCLOSE: 1
创建一个TCP Server,监听的端口为12345,即花生壳设置的内网端口,现在就可以收发数据了。
AT%IPOPEN="TCP","103.44.145.248",39259
AT%IPSEND="31323334354142"
调试成功。
