向日葵的智能硬件控控A2与A1相比，功能和外观上都有较大的升级：

1、视频传输接口更新为HDMI接口。支持1920x1080的分辨率，使得画面更加高清；只有VGA口的主机设备，亦可通过HDMI转VGA转换器连接；

2、内置WiFi无线上网模块，支持WiFi方式绑定，同时支持4G网卡上网（推荐华为E8372h-155、中兴MF79U ）；

3、功能上新增远程摄像头、SSH及远程开机功能。

使用步骤

一、设备接线

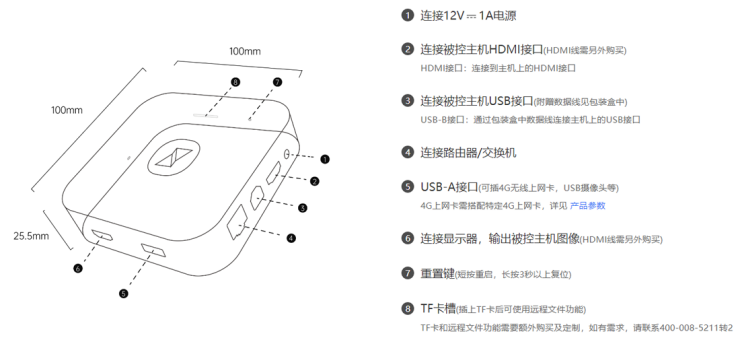

控控的接口如下图，需按照下图指示进行接线。

二、下载控制端APP

1、首次使用向日葵控控，需使用手机控制端APP扫描并绑定控控，才可实现远控。

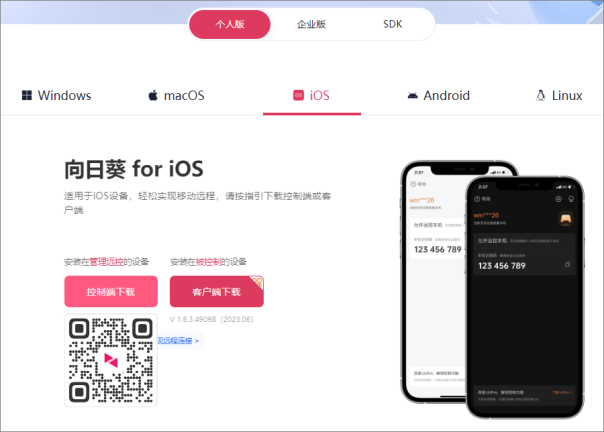

2、可通过APP Store/安卓应用市场搜索“向日葵远程控制”，或在向日葵站点下载页面扫码下载控制端APP。

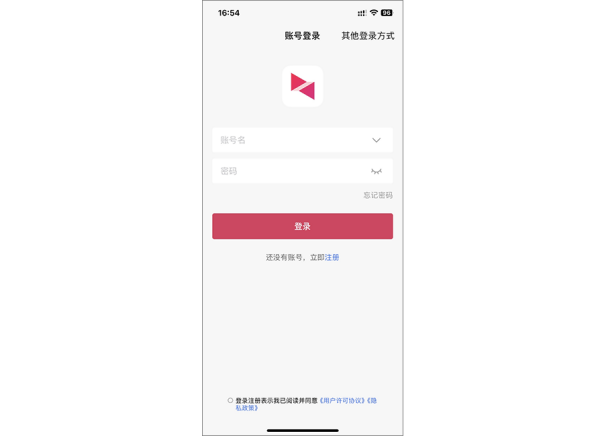

3、安装成功后需登录向日葵帐号，如未注册帐号可直接在APP上注册。

三、绑定控控到帐号下

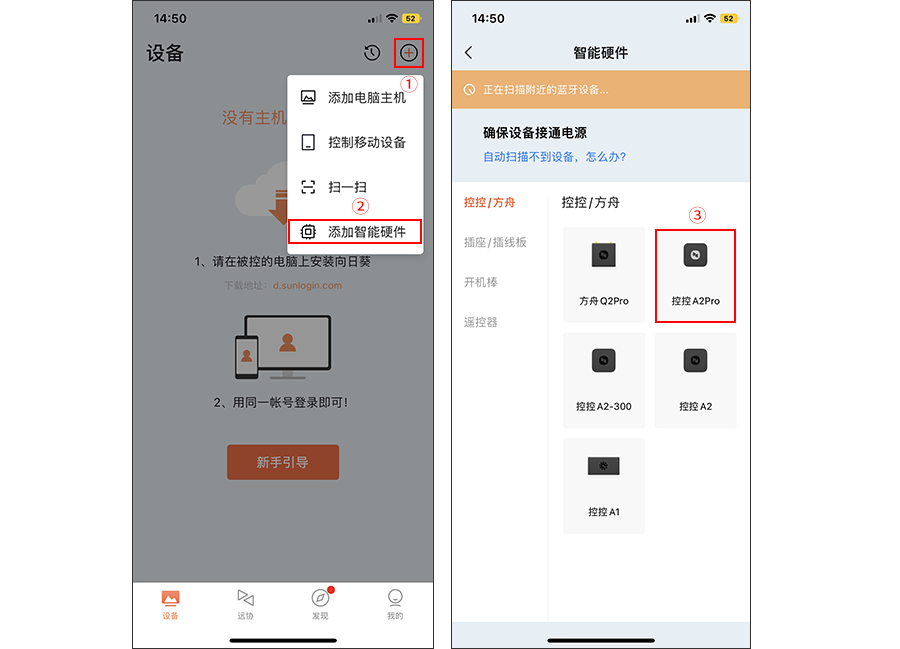

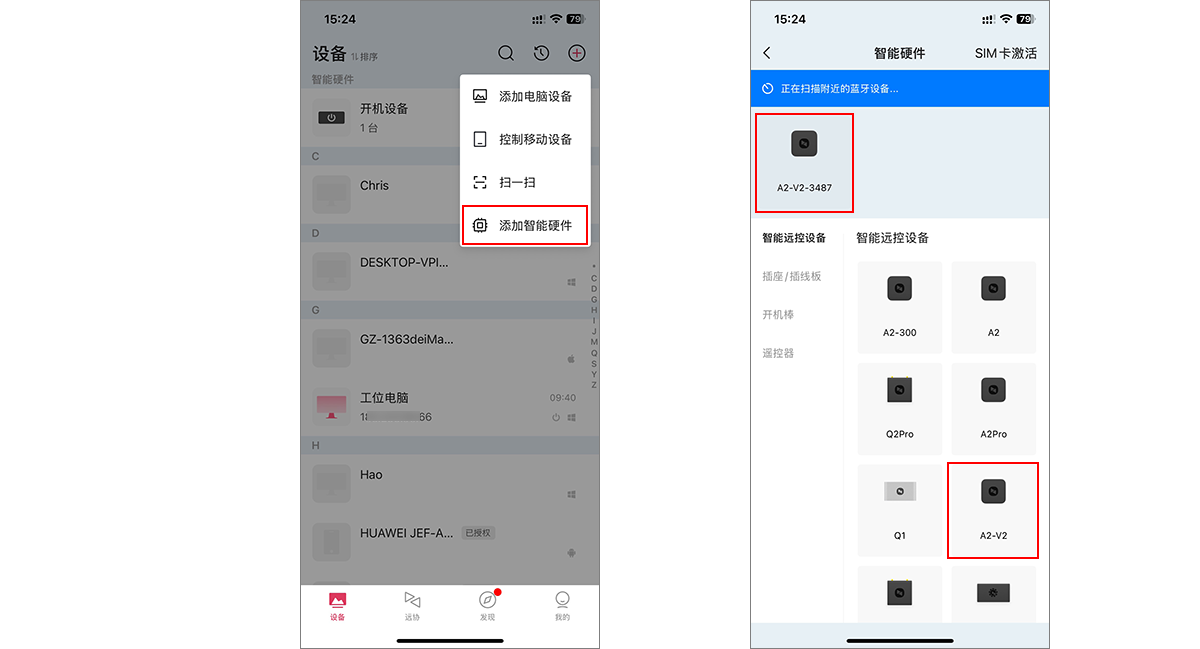

1、进入控制端APP内，点击右上角 【＋】 >> 【添加智能硬件】 >> 选择【控控/方舟】。

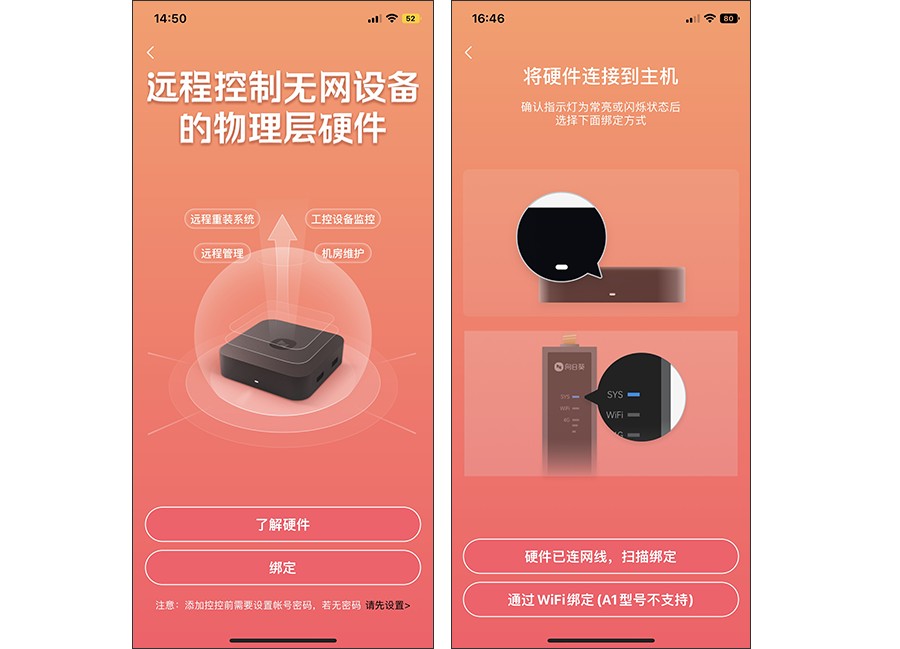

2、选择【绑定控控】。控控A2支持2种绑定方式：有线绑定和WIFI绑定。

如当前环境允许控控通过网线上网，推荐选择 【控控已连网线，绑定控控】；如没有网线环境，亦可 【通过WiFi绑定控控】。下面将分别介绍2种绑定方式的流程。

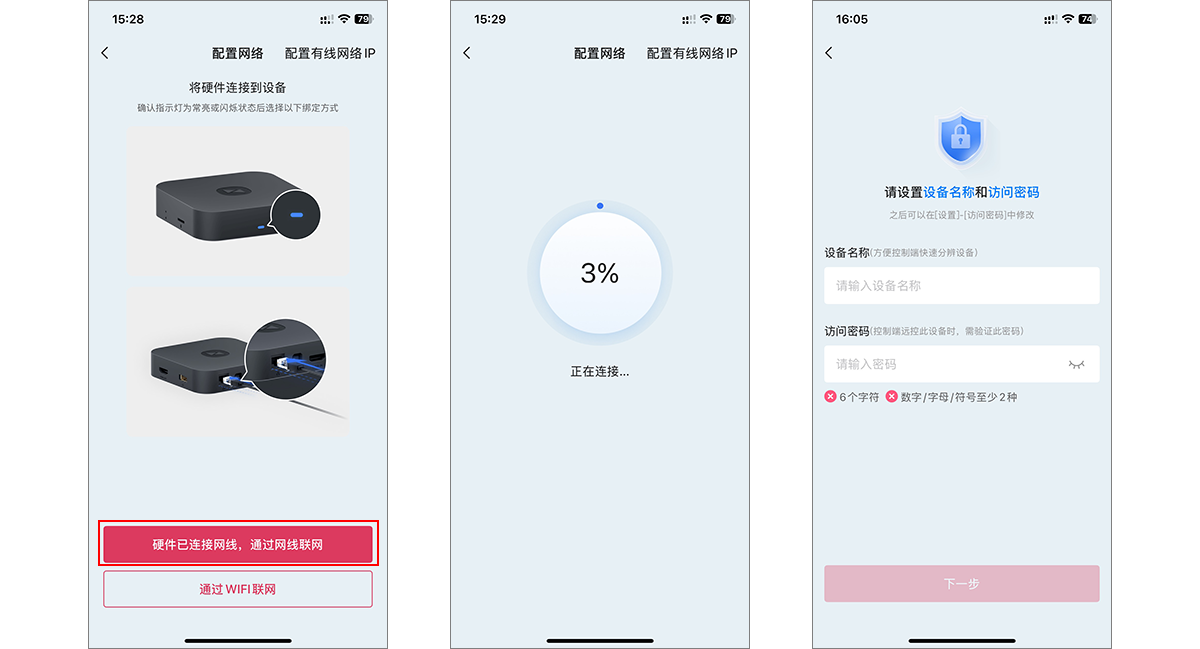

通过网线绑定控控流程

1、确保控控通过网线连接路由器/交换机，并且指示灯为白灯常亮状态。

2、确保手机连接的WiFi与控控上网网络处于同一局域网内。

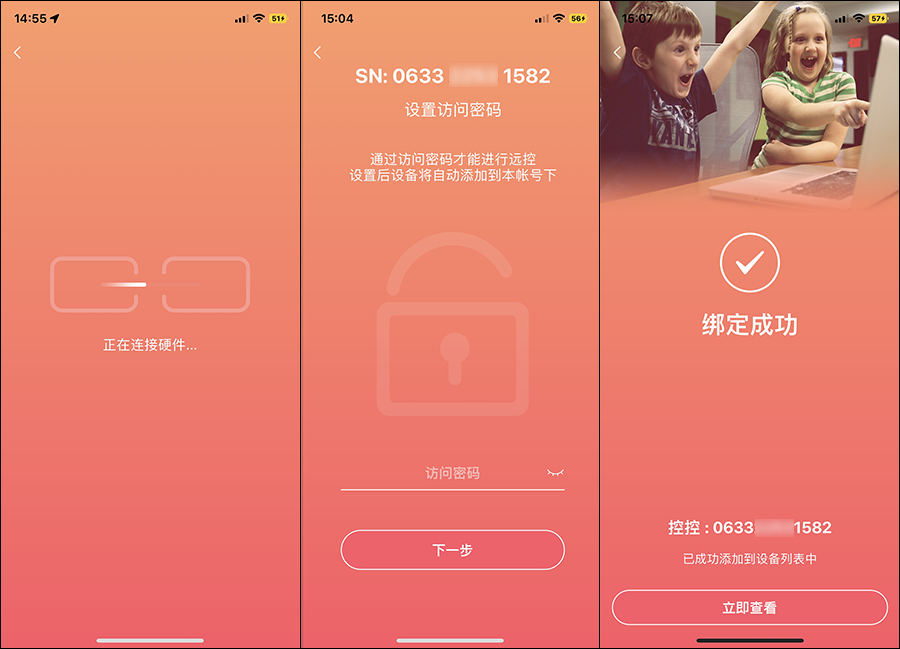

3、选择【控控已连网线，绑定控控】 >> 手机自动扫描手机局域网内的控控 >> 为控控 【 设置访问密码 】 >> 【绑定成功】。

注意：若控控指示灯为黄灯闪烁或白灯闪烁，说明控控无法连接到网络或获取不到IP地址。点击查看如何给控控设置静态IP上网。

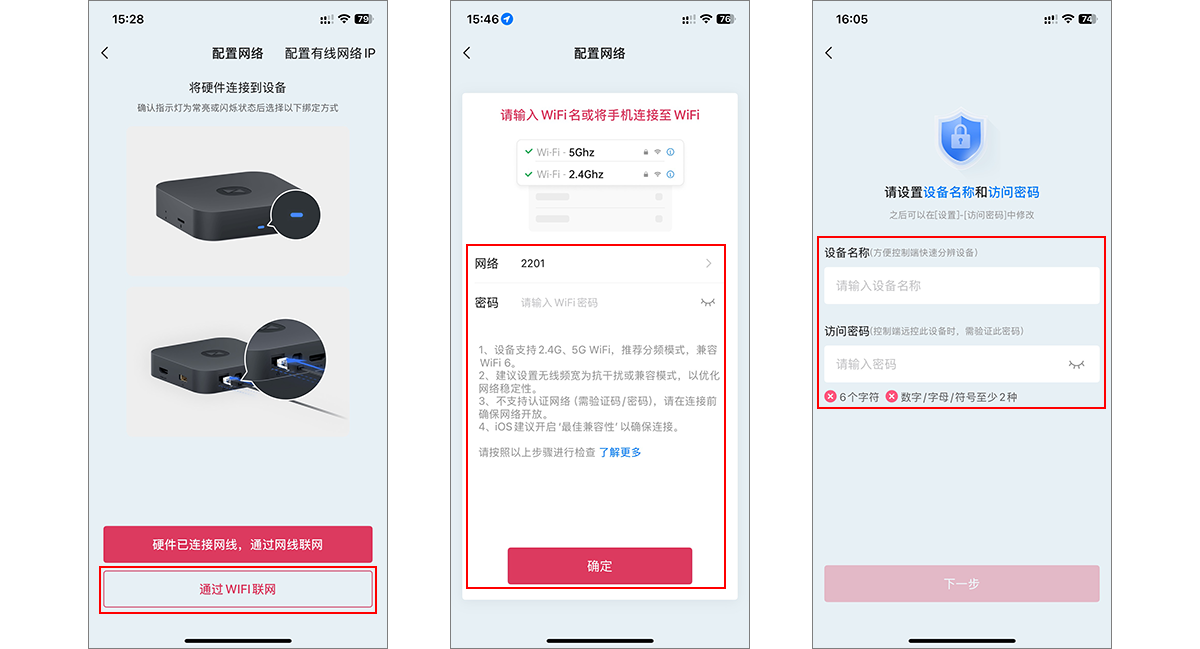

通过WiFi绑定控控流程

1、此方式需手机连接控控的热点（热点名称：sunloginkk_xxxx 密码：12345678）。

2、选择 **【通过WiFi绑定】 **>> 【去设置手机WiFi】，将手机WIFI连接至控控热点。

3、手机通过热点检测到控控 >>为控控 【设置访问密码】 >> 【绑定成功】。

四、控控的远控功能介绍

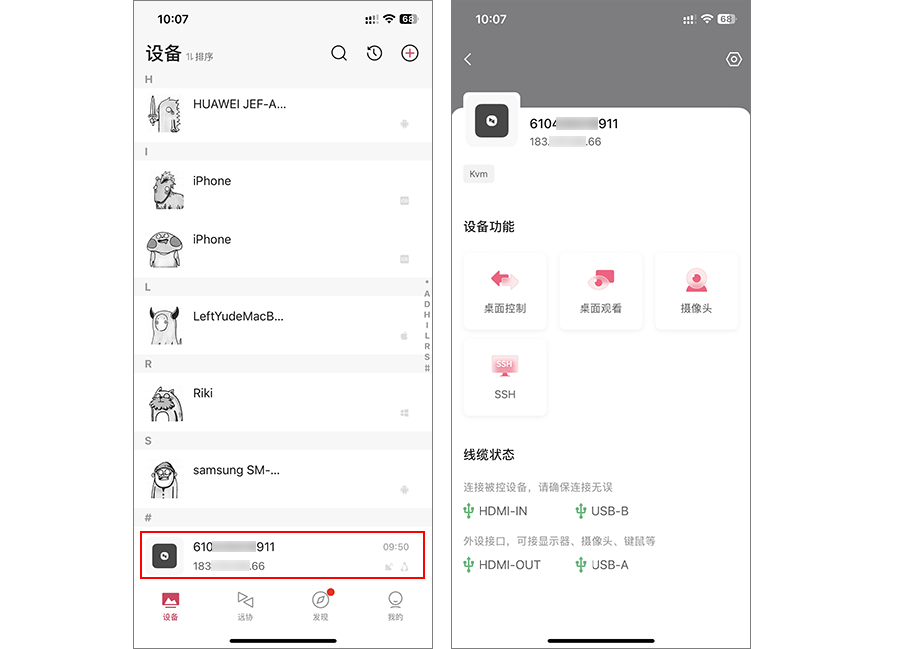

成功绑定控控后，控控会出现在帐号下的设备列表中，控控的远控功能有 【桌面控制】、【桌面观看】、【摄像头】、【SSH】。

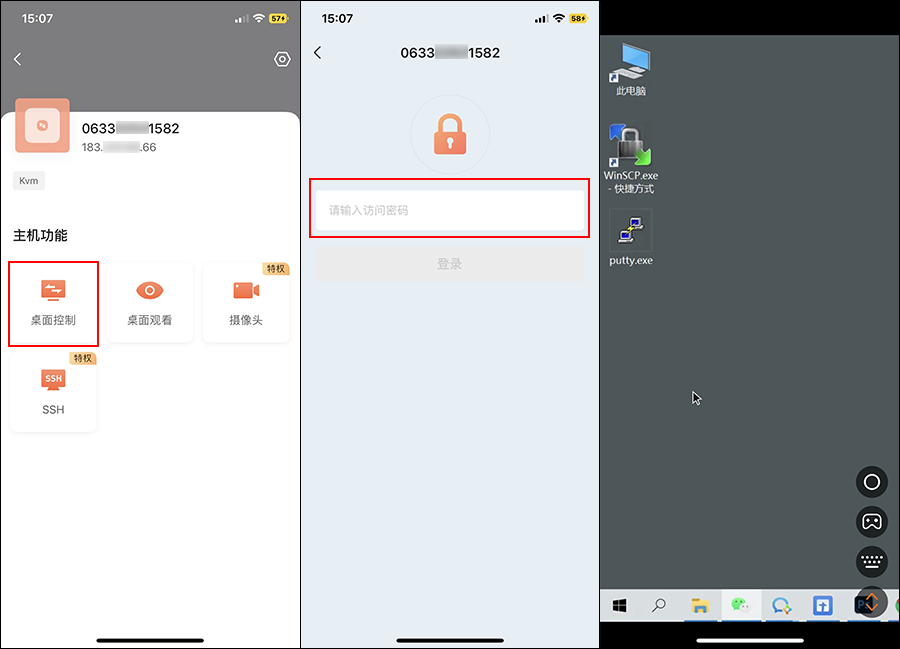

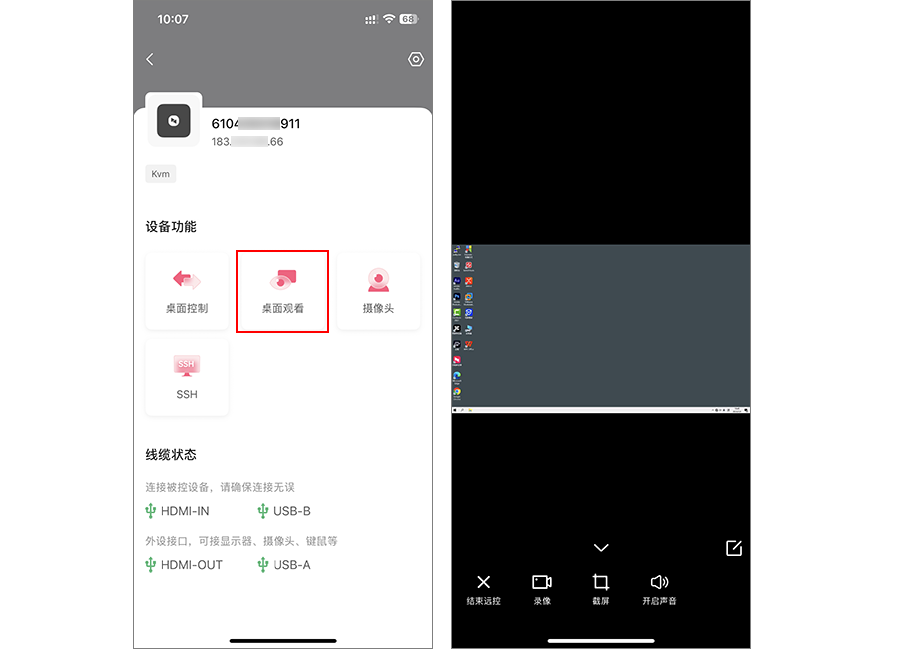

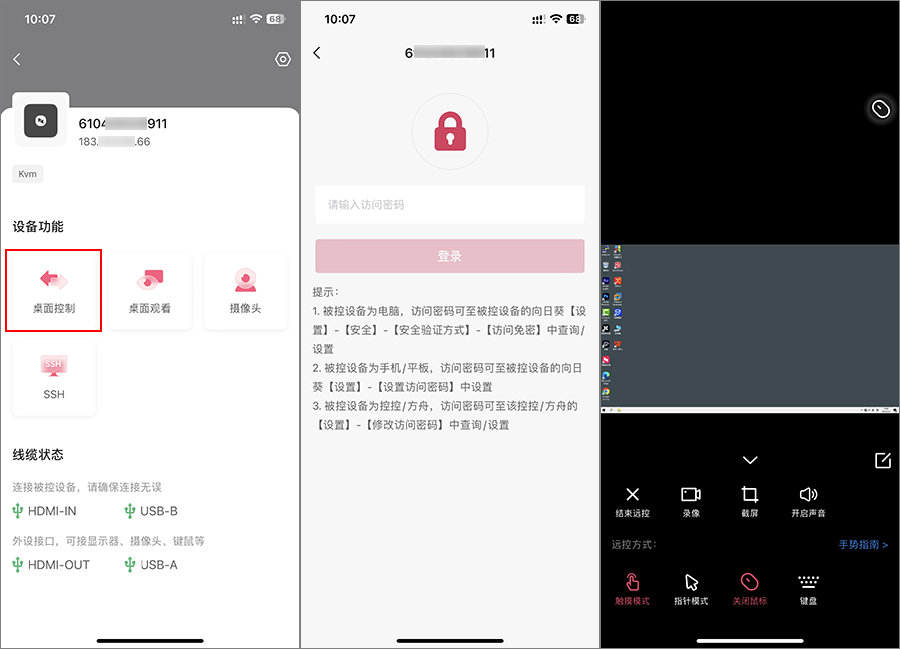

【桌面控制】功能，直接控制远程主机，可直接输入鼠标与键盘命令给远程主机，远控画面如下：

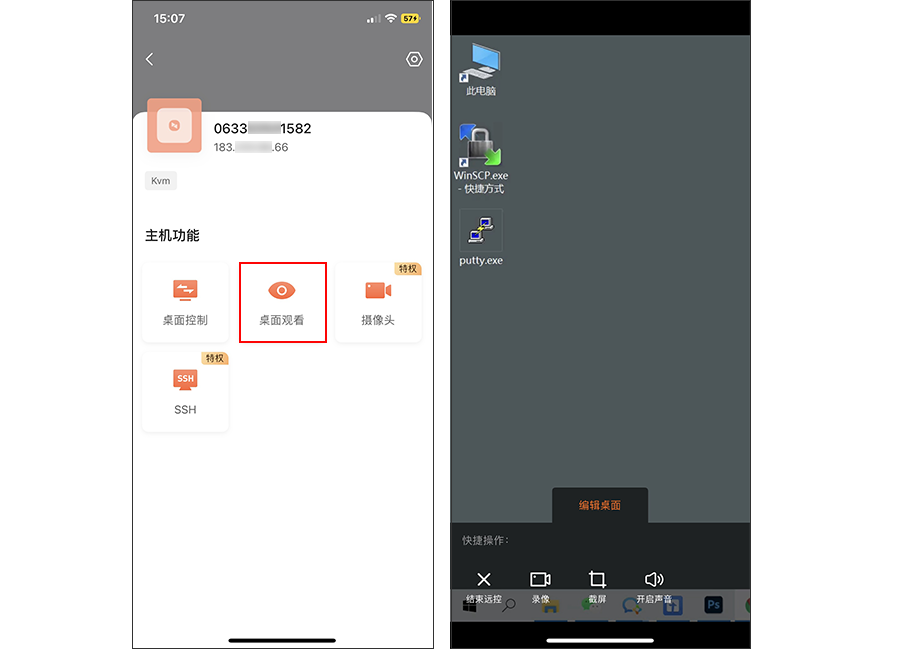

注：【桌面观看】功能，只允许观看到远控主机画面，无法输入鼠标与键盘命令。

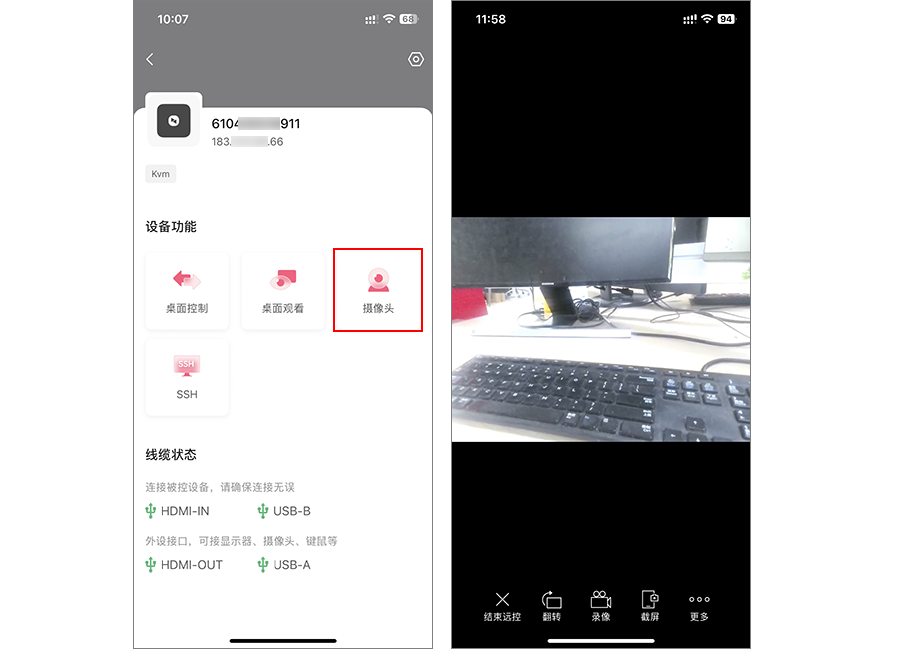

【摄像头】 功能，将USB摄像头插到控控的USB接口上即可监控摄像头画面。

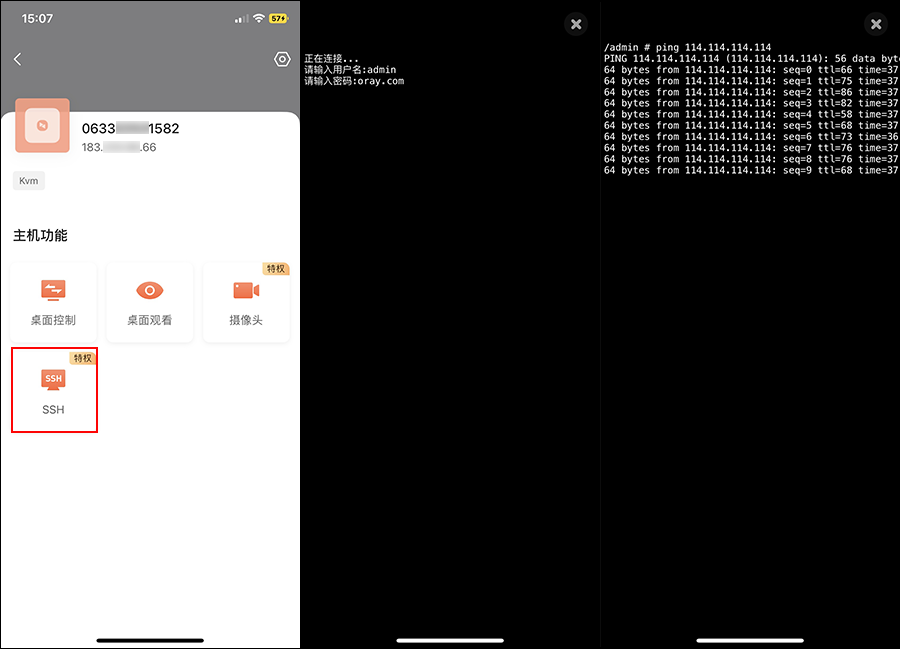

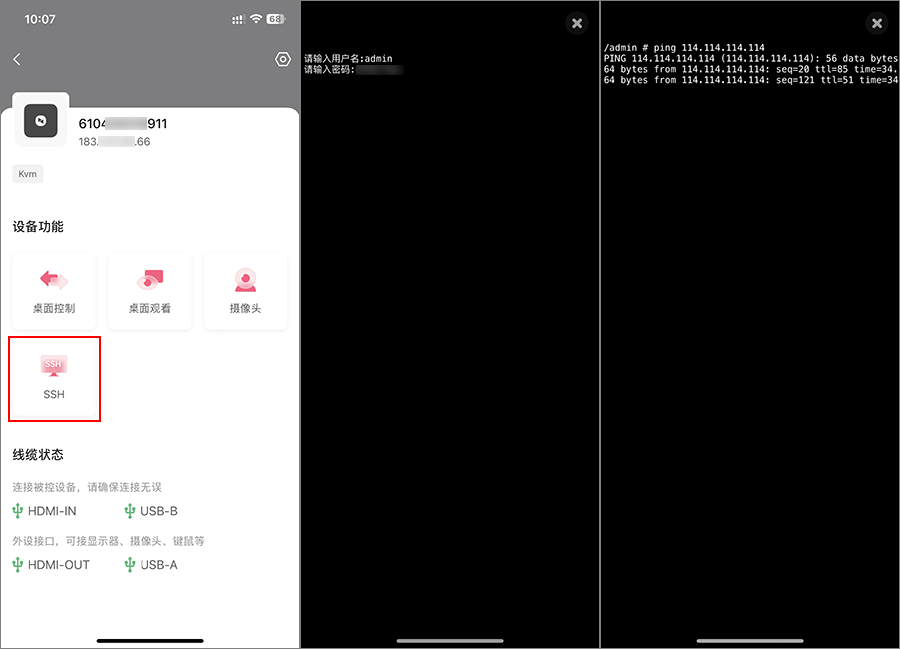

【SSH】功能可实现对控控进行网络调试，默认用户名：admin 密码：oray.com。

使用SSH可排查控控所在局域网的网络异常情况，还支持远程唤醒控控所在局域网内所有主机。

注：远程开机功能需升级固件版本到1.2.0或以上

若控控为网线联网，在SSH界面输入以下开机命令：

/usr/sbin/ether-wake xx:xx:xx:xx:xx -i eth0

若控控为WIFI联网，在SSH界面输入以下开机命令：

/usr/sbin/ether-wake xx:xx:xx:xx:xx -i wlan0

注意：

①xx:xx:xx:xx:xx 为要开机设备的网卡MAC地址

②另外开机的电脑必须通过网线连接并与控控同一局域网内。 （远程开机的电脑需要提前设置好主板和网卡的WOL功能）

五、控控设置选项

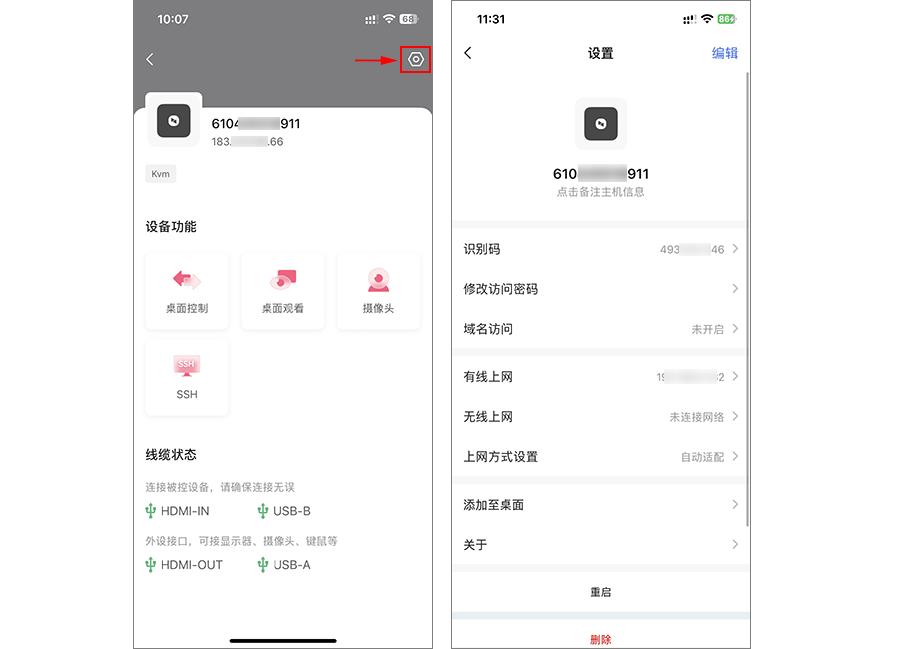

由于控控是一个单独的硬件设备，可对控控进行常规的设置。在控控详情页，点击右上角【设置】图标。

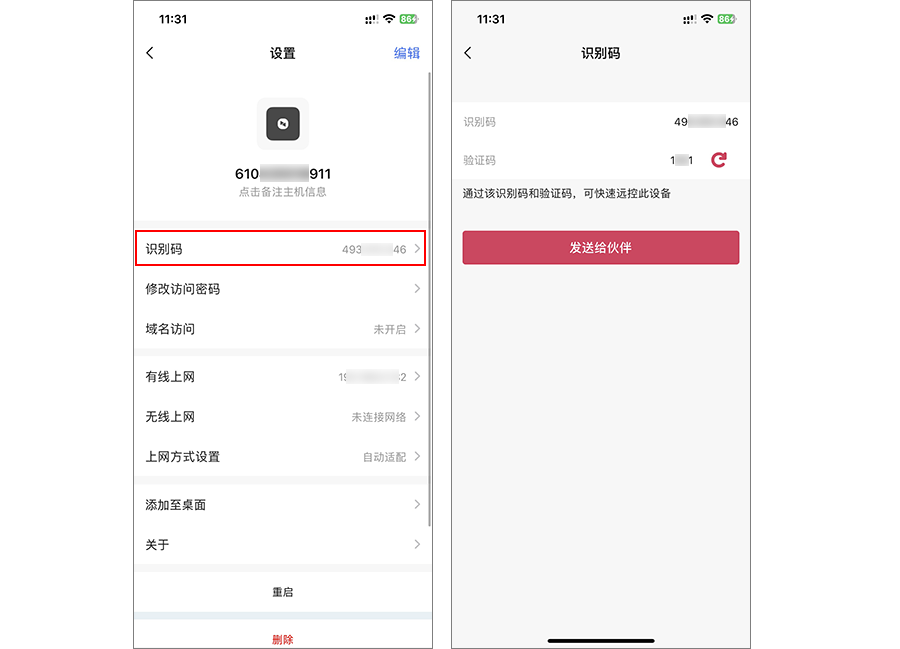

1、识别码
控控具有独立的识别码，可以在外网使用其他控制端输入对应的识别码和验证码远程进来。

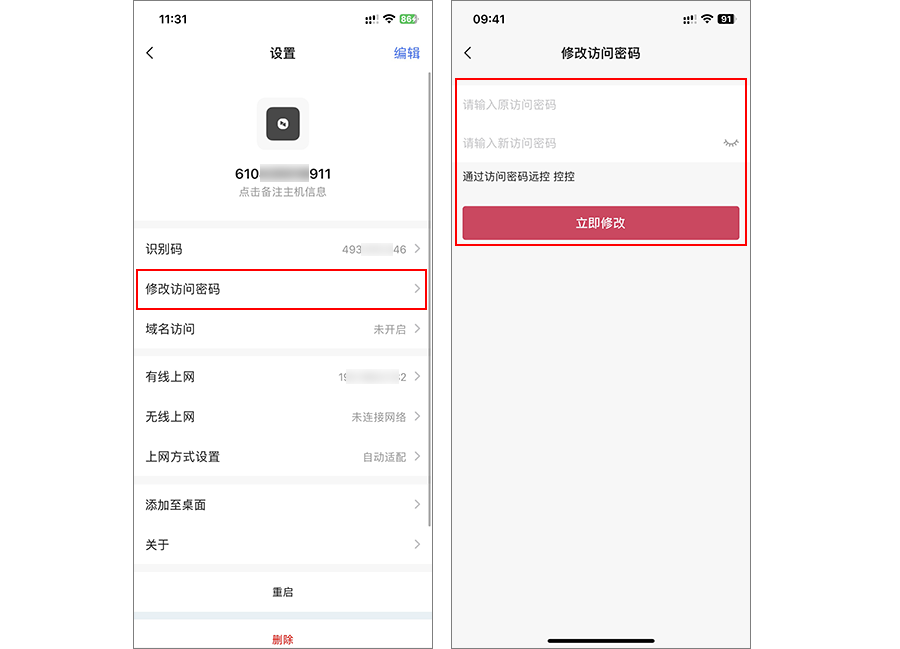

2、修改访问密码
修改控控的访问密码时，需要输入原访问密码和新访问密码。为避免安全隐患，需控控插上网线并与手机在同一网络，才能修改访问密码。

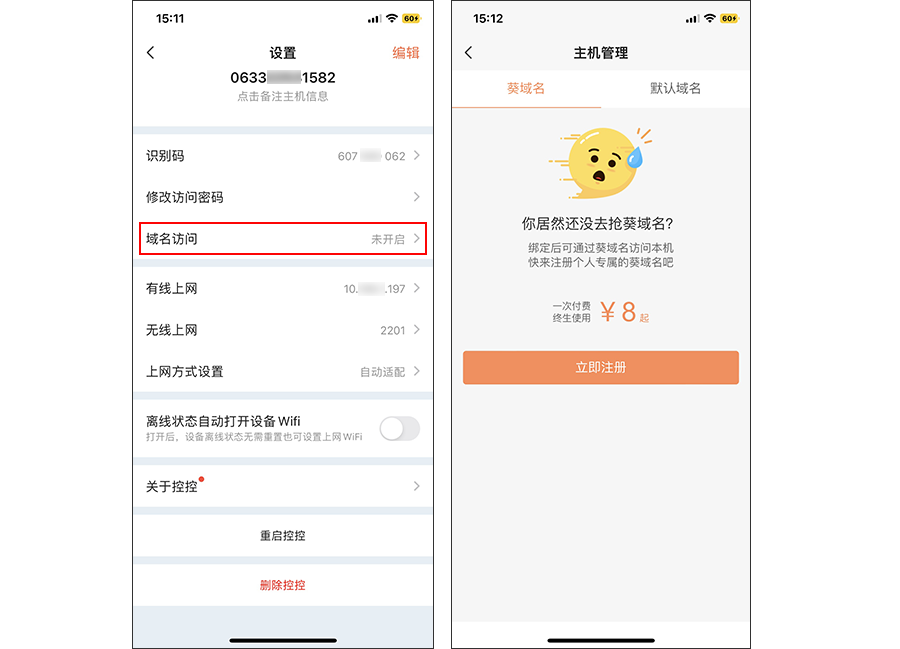

3、域名访问
绑定葵域名后，即可通过web端访问葵域名直接控制控控。

4、上网设置

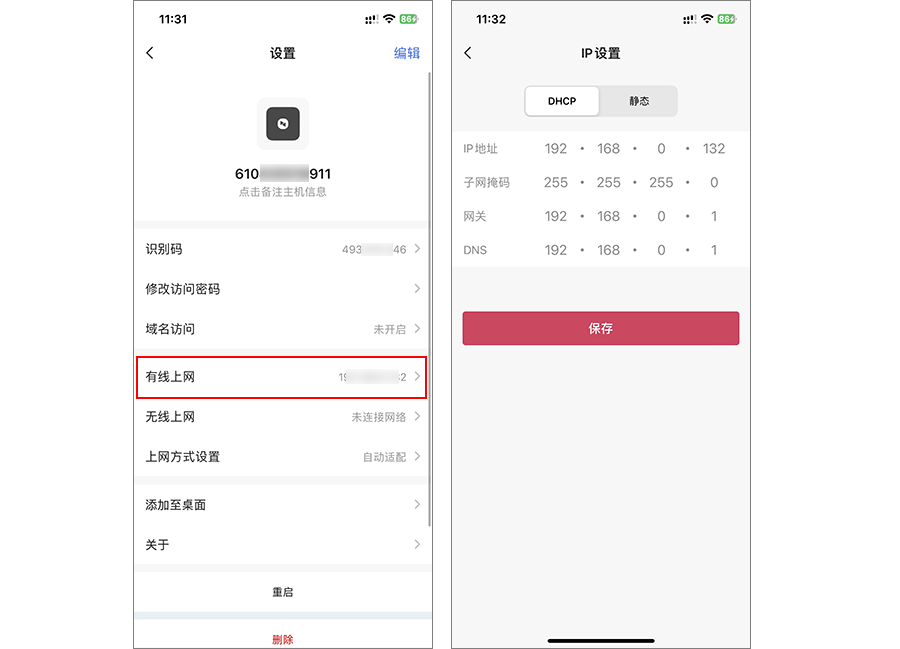

4.1、有线上网 有线上网，包含DHCP及静态IP两种，可按实际网络环境进行设置。（注意：设置错误会导致控控无法上网）
DHCP：由路由器自动分配IP地址上网，无法更改。
静态IP：自定义设置IP地址。

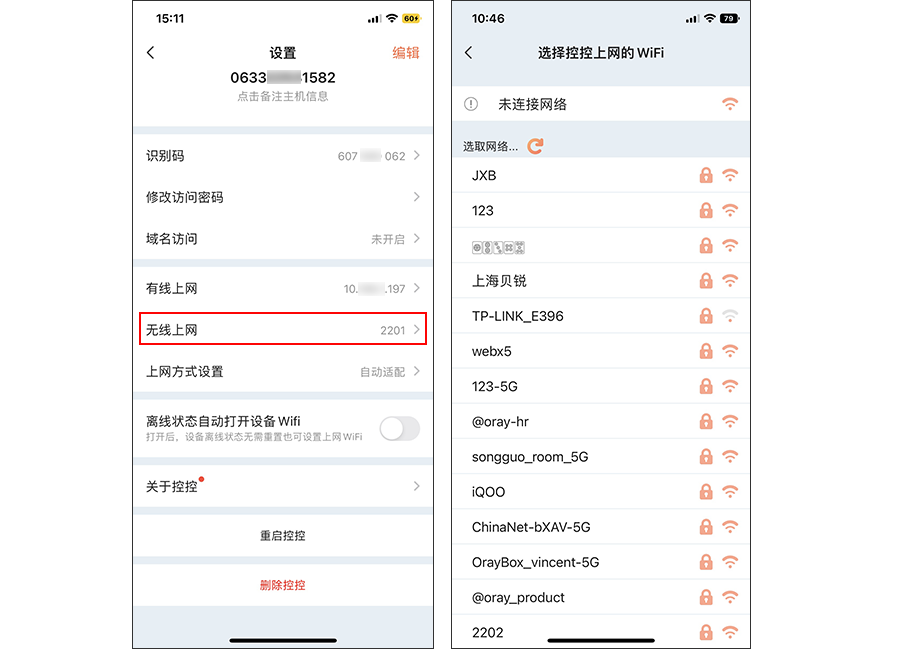

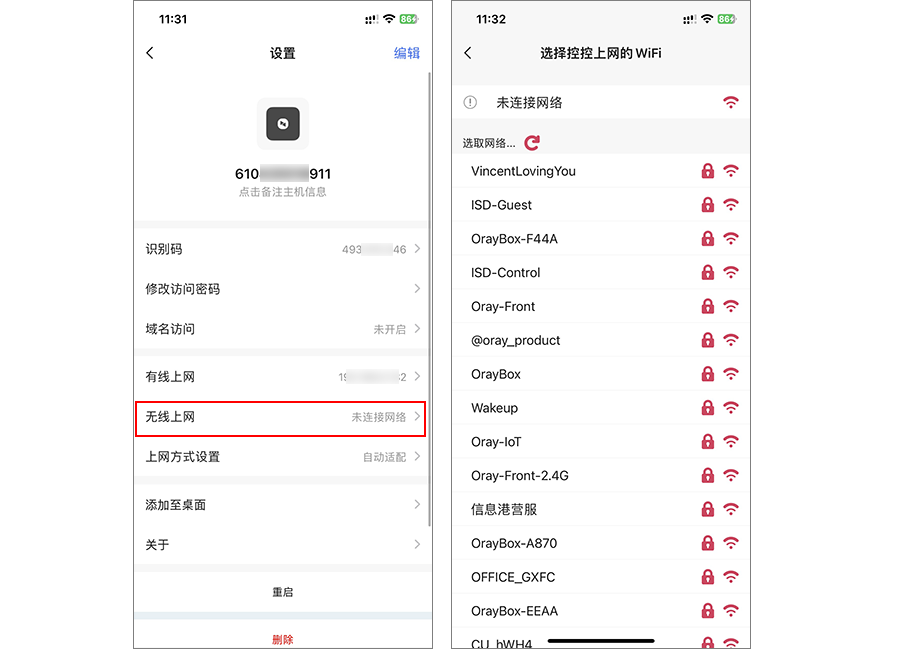

4.2、无线上网 控控A2内置WiFi无线上网模块，在有线连接上网正常的情况下，点击【无线上网】，选取控控上网的wifi，按照指示完成 连接后即可。

4.3、4G网卡上网 控控A2支持接入4G网卡上网，需要搭配指定型号的网卡（推荐使用“华为E8372h-155、中兴MF79U ”）。

注意：使用4G网卡上网时，应先通过有线或WIFI方式绑定控控到帐号下后，再接入4G网卡，等待上网卡亮灯后，手动切换上网方式。

将网卡插入到USB口后，灯亮后，会自动进行联网。进入控控的设置界面，当出现有4G的上网方式时，代表控控通过4G网卡联网成功，此时可手动切换到4G的上网方式。

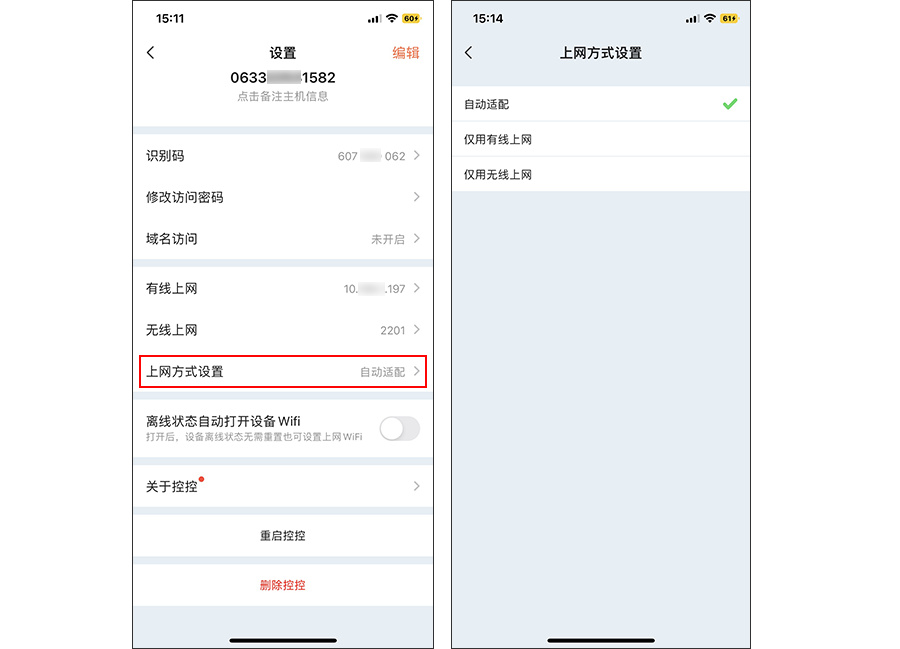

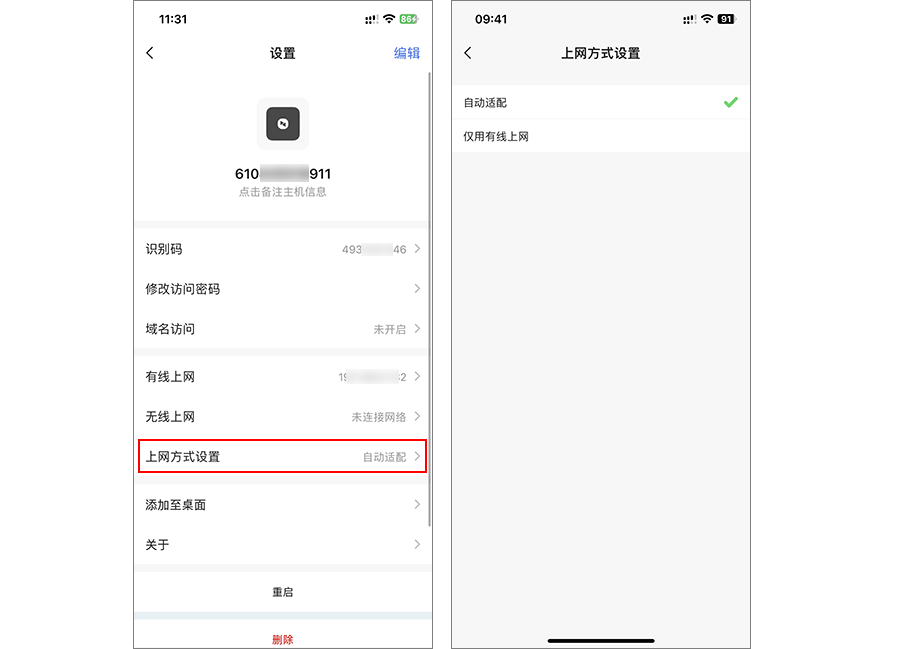

5、上网方式设置 当控控同时存在多种上网情况时，可设置其上网方式，可选择指定只使用其中一种方式上网。

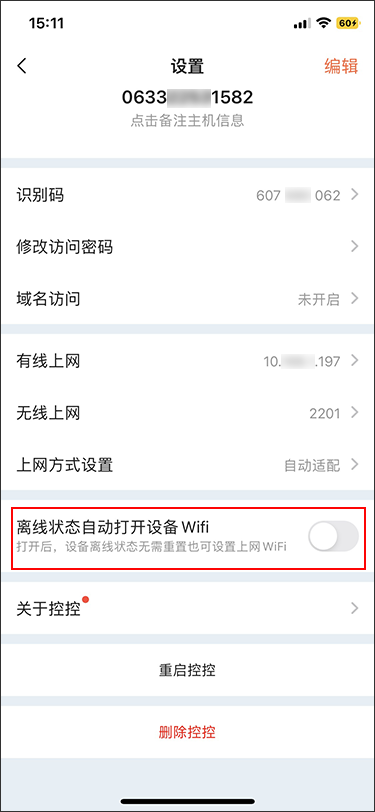

6、离线状态自动打开控控WiFi

功能开启后，控控在离线状态下无需重置或接网线也能设置上网WiFi。假如目前控控的有线网络出现故障，手机只需连接上控控自身的热点（热点名称：sunloginkk_xxxx 密码：12345678），便可给控控重新设置联网的WiFi。

注意：控控A2固件需升级到1.4.0版本才享有该功能。

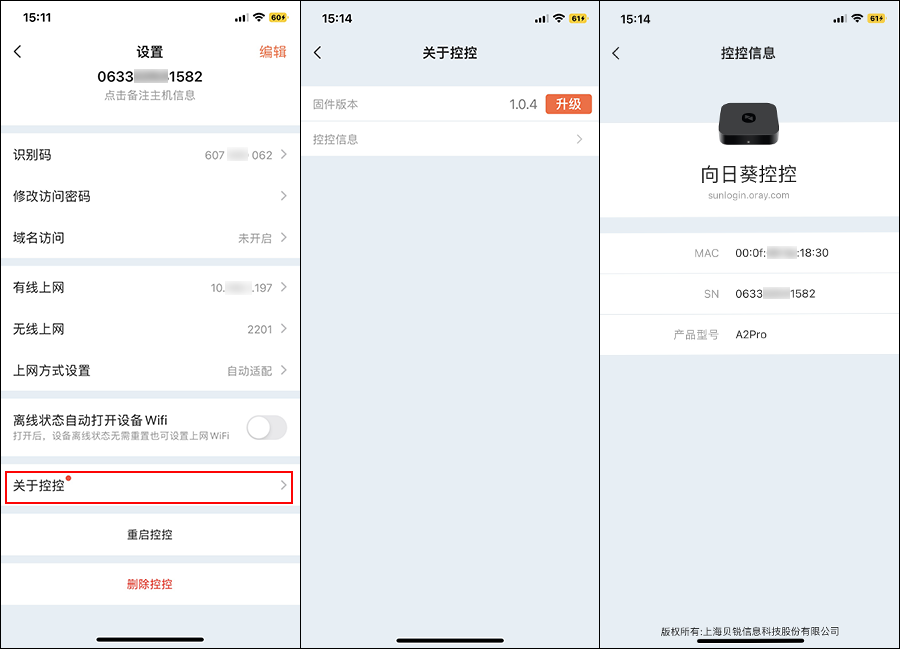

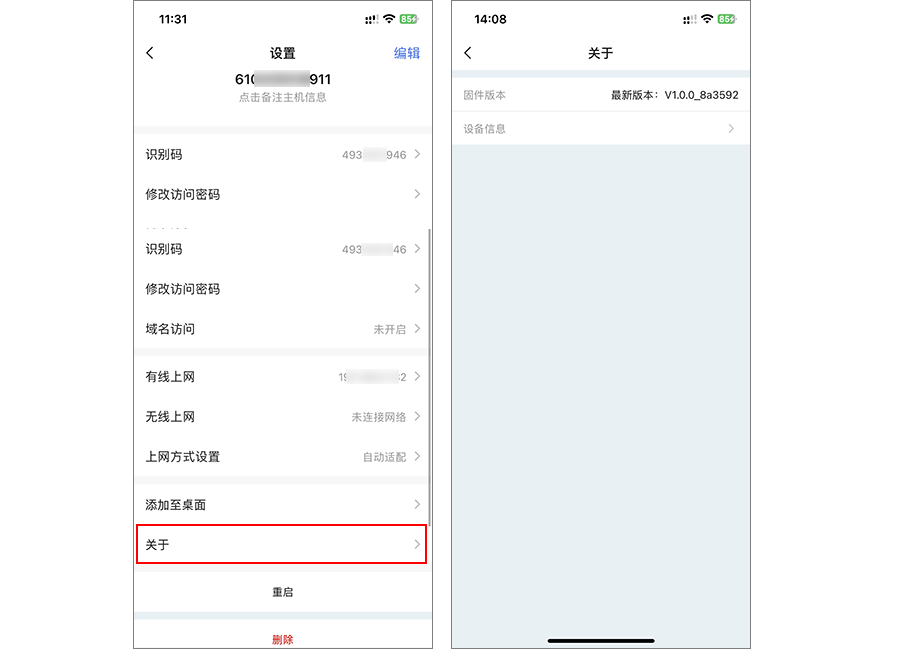

7、关于控控 点击【关于控控】，可查看当前控控的固件版本和控控信息。

六、可能遇到的问题

1、通过网线绑定控控时，扫描不到控控
· 连线异常，请排查电源线和网线
· 控控与手机不在同一局域网
· 以上两点都没问题，建议重置控控后再试

2、通过WiFi绑定控控时，找不到控控WiFi热点
· 检测控控是否正常通电
· 手机尽量靠近控控硬件
· 以上两点都没问题，建议重置控控后再试

3、控控连网线，一直无法上网（黄色闪烁）
· 请检查局域网是否开启DHCP
· 如未开启，需设置静态IP。
查看解决方案>>

4、按说明书连接控控后，提示灯为白灯闪烁
· 可能固件版本原因，导致提示灯状态错误。 查看解决方案>>

5、绑定控控是老是提示“设置访问密码失败”
· 确保网络通畅下再尝试重新绑定一次
· 如还失败，可能由于网段冲突导致无法绑定
· 请将控控所连路由器局域网IP更改为非“192.168.2.0”网段

6、远控摄像头有些功能不能用
· 目前固件版本暂不支持：多人同时查看、多摄像头切换
· 调节亮度、对比度、清晰度及声音传输

7、没有远程文件功能
· 目前固件版本暂不支持远程文件

8、被控主机连接多显示器时，会远控异常
· 控控暂仅支持被控主机连接1个显示器

七、视频教程

使用控控A2流程，可按照帮助文档或说明书操作，还可查看控控A2使用帮助视频。
