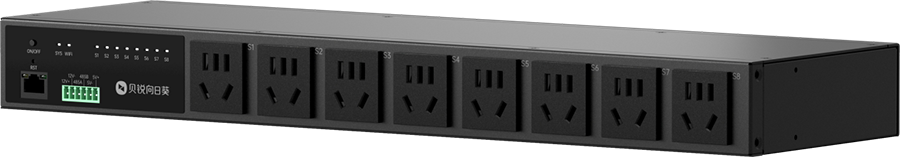

1 产品简介

1.1 功能概述

许多中小型企业机房机柜日常处于无人值守状态，使用向日葵智能PDU可实现设备用电安全管理、集中管理和远程控制。它提供远程开关机和定时控制、用电日志和报警提示、多种用电保护机制等功能，避免电力故障等事故发生，提升运维效率，保障企业业务稳定进行。向日葵智能PDU具备以下优点：
①通过网络远程管理，可以实现远程开关、定时/倒计时开关、远程监控等功能，避免了物理操作的不便
②为每个插口提供独立的控制和监控，可以实现精细化的电源管理，提高设备的安全性和稳定性
③实时监控用电量和用电情况，控制设备的启停，从而最大程度地减少能源消耗和运行成本，实现节能环保
④配置电压保护和功率保护等保护机制，保障设备的安全可靠运行
⑤记录用电日志，分析和评估设备的用电情况和效率，提供数据支持，优化设备的运行和管理
⑥蓝牙配网高效稳定，快人一步
⑦工作温度-20℃~70℃，无惧工作现场极端温度
注意：本设备包含型号标准代码为CMIIT ID: 2020DP1674的无线电发射模块

说明:智能PDU P8使用手册（点击查看）

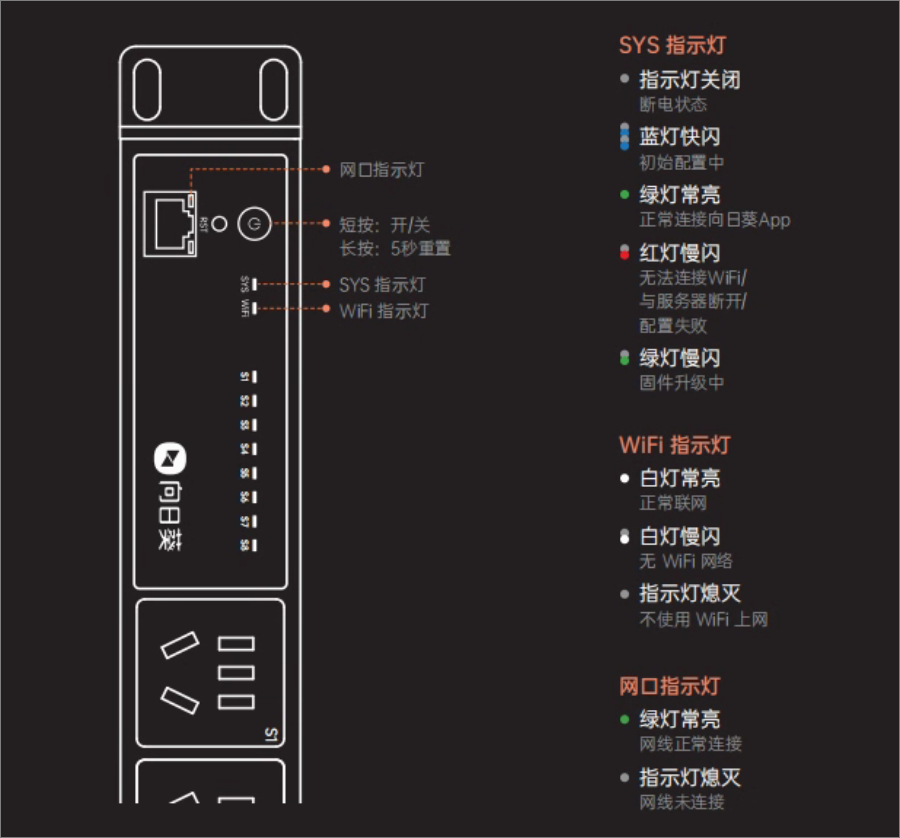

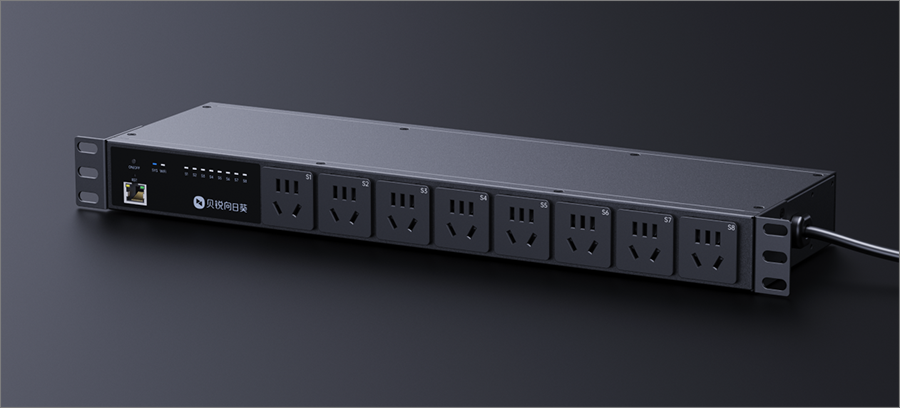

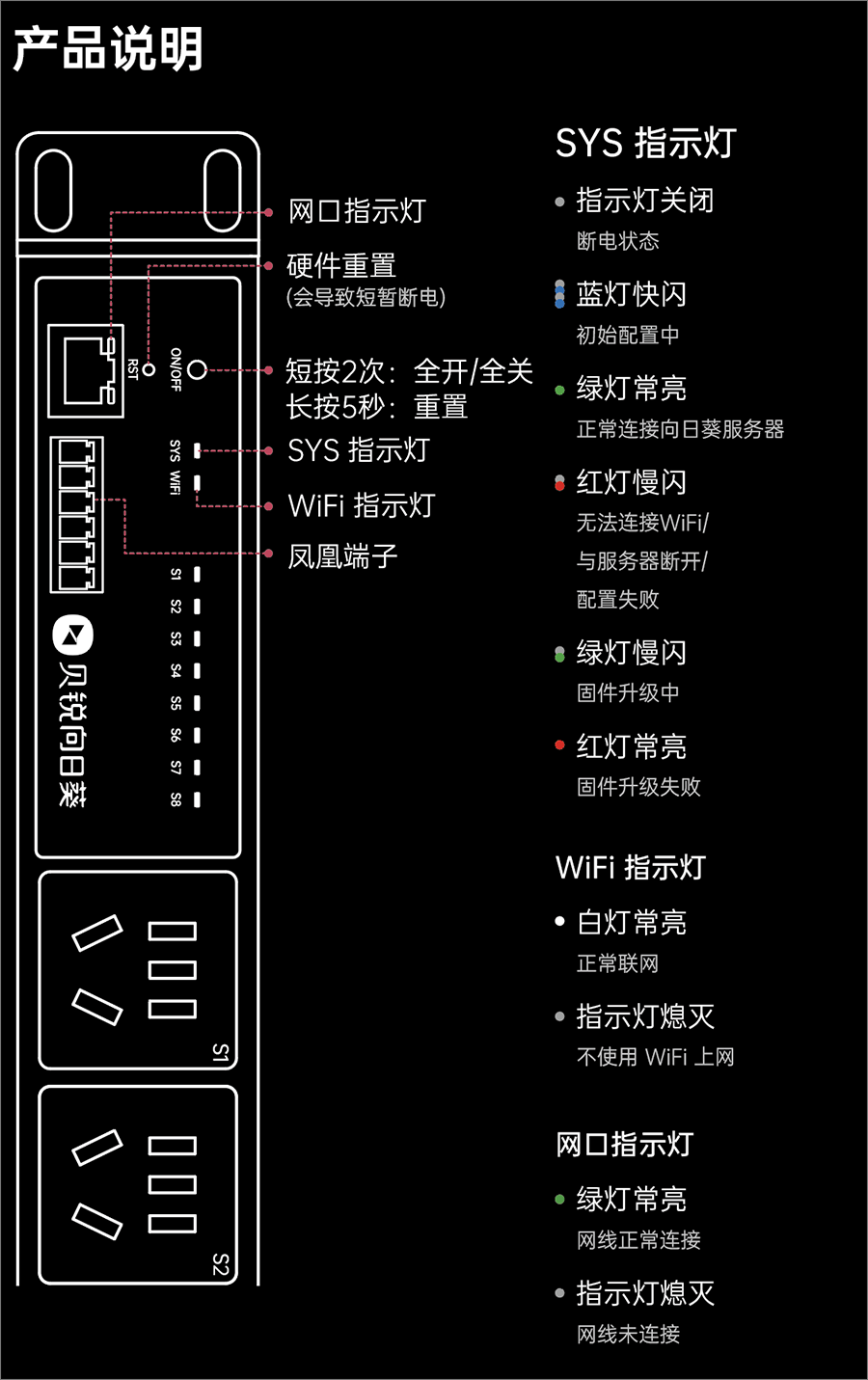

1.2 按键与指示灯展示

（1）输入：AC～220V
（2）按钮：
①双击：插孔全开或者全关
②重置：长按5秒重置设备
（3）指示灯：显示设备当前状态

1.3 产品规格

2 使用步骤

2.1 绑定账号

首次使用智能PDU，需要将智能PDU绑定到向日葵账号下，才可实现远控。智能PDU支持通过向日葵远程控制APP进行绑定，下面演示绑定步骤。

2.1.1 安装向日葵远程控制APP

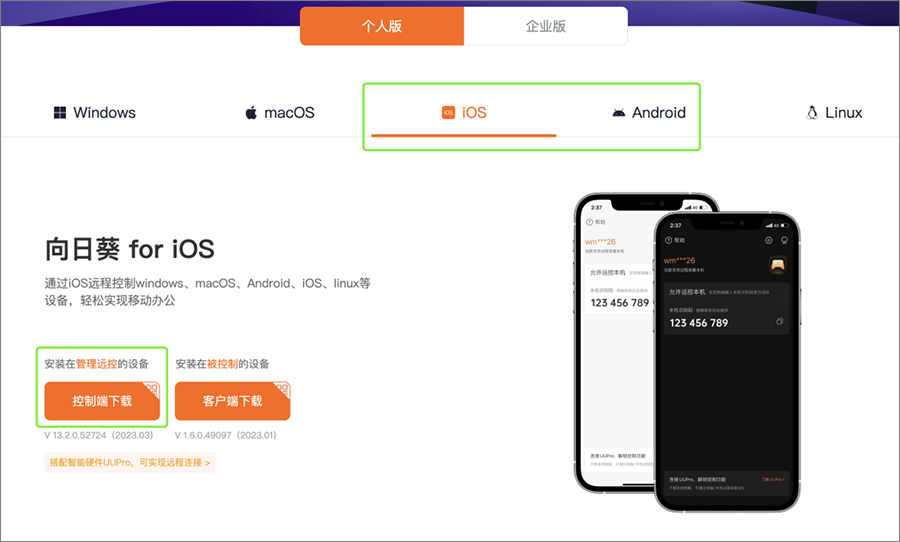

（1）访问向日葵下载站点（访问戳我），或通过APP Store或安卓应用市场安装“向日葵远程控制”。

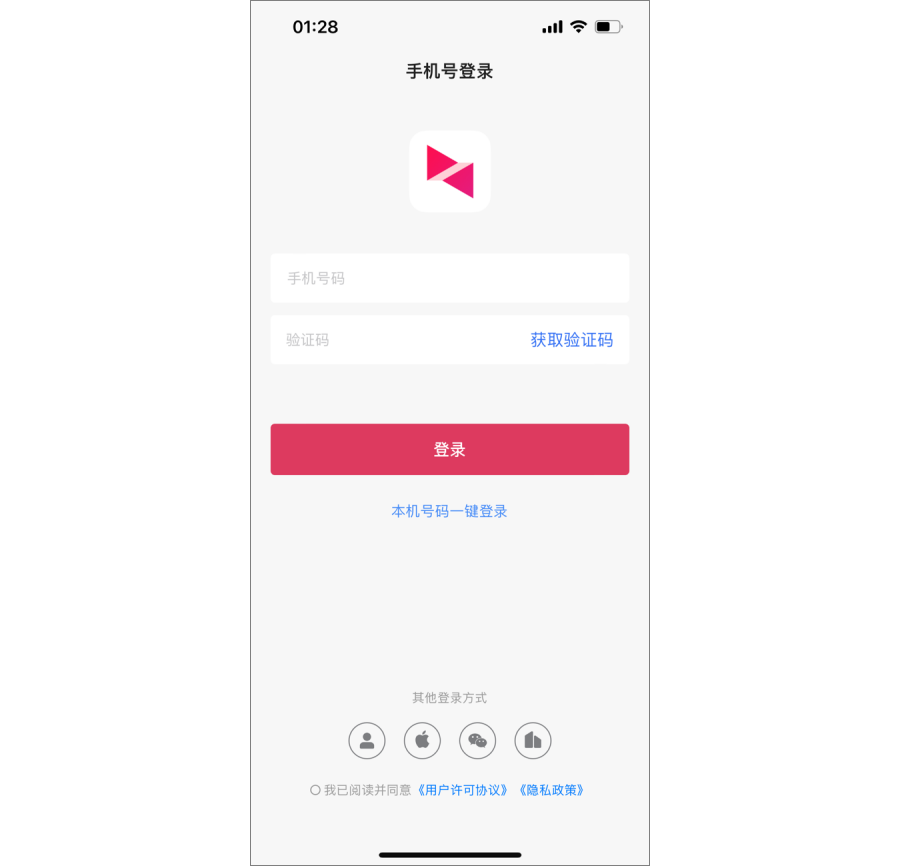

（2）以iOS系统为例，安装成功后需登录向日葵账号，如未注册账号可直接在APP上注册。

2.1.2 添加智能PDU

（1）添加智能PDU之前，首选确保手机蓝牙打开，定位权限打开；

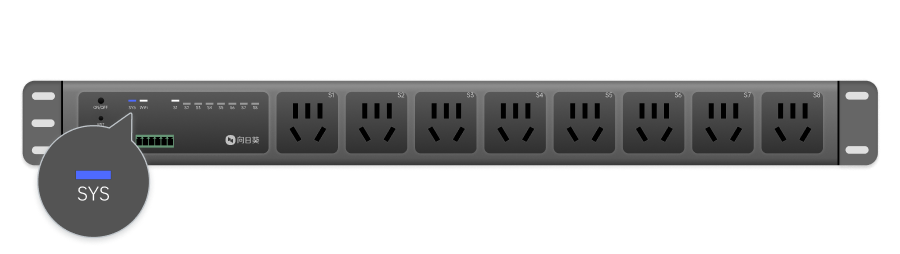

（2）智能PDU通电，长按按钮5s，确认指示灯为 蓝灯闪烁状态 ；
注意： 接入网线时，指示灯为 红灯闪烁状态 。

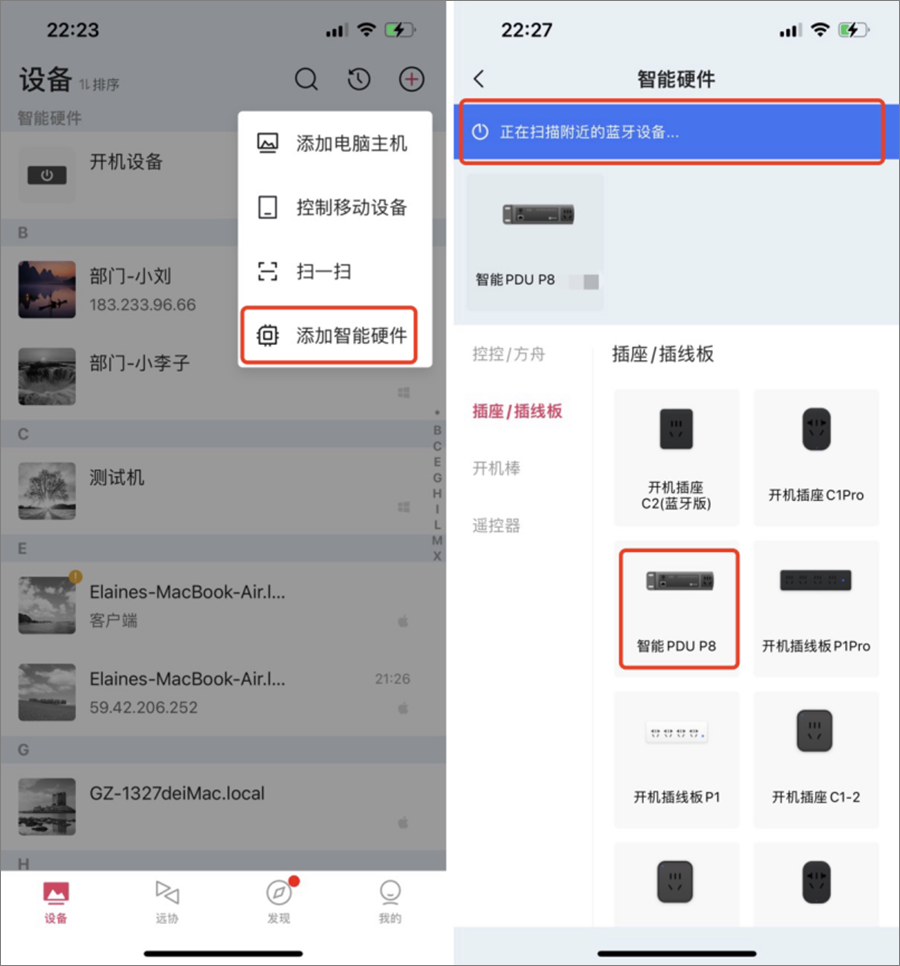

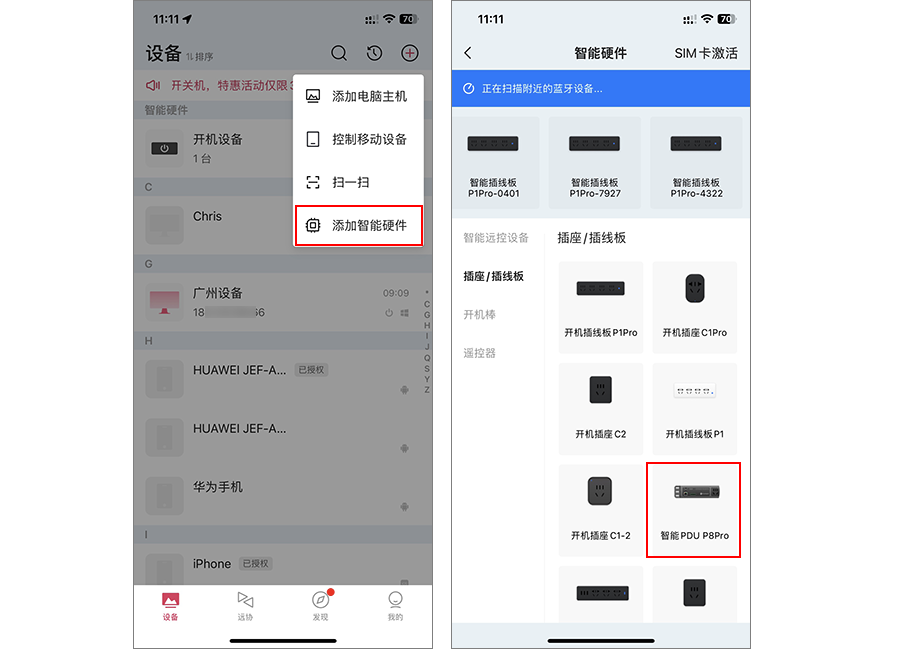

（3）打开向日葵远程控制端App，在 【设备】 界面，点击右上角添加按钮 “+” ，选择 “添加智能硬件” ；
（4）等待 App 搜索周围的智能PDU，若搜索不到，可手动选择 智能PDU  P8Pro进行添加。智能PDU支持两种联网方式，网线联网和WiFi联网，下面分别说明。

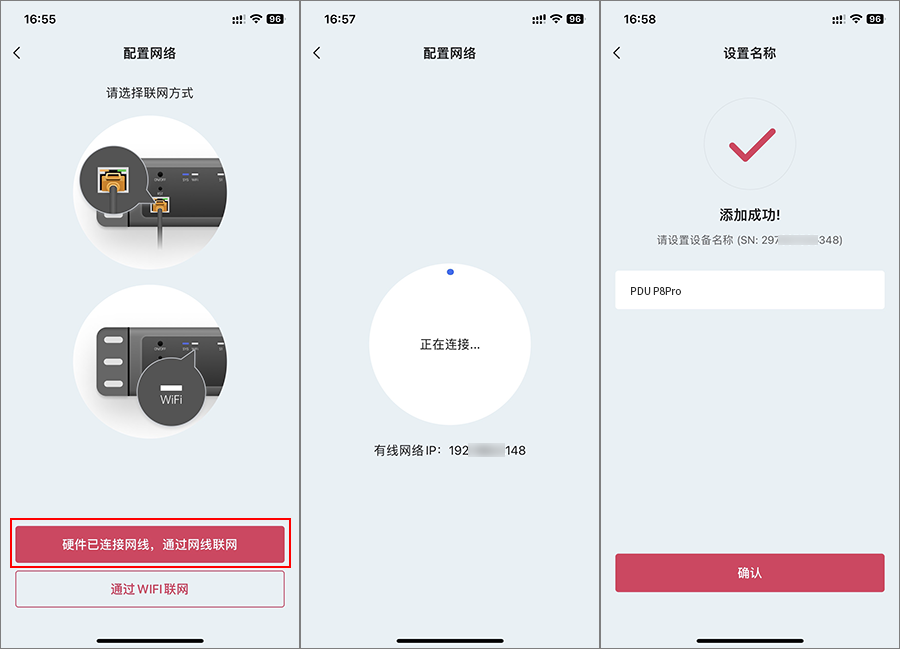

2.1.2.1 网线联网

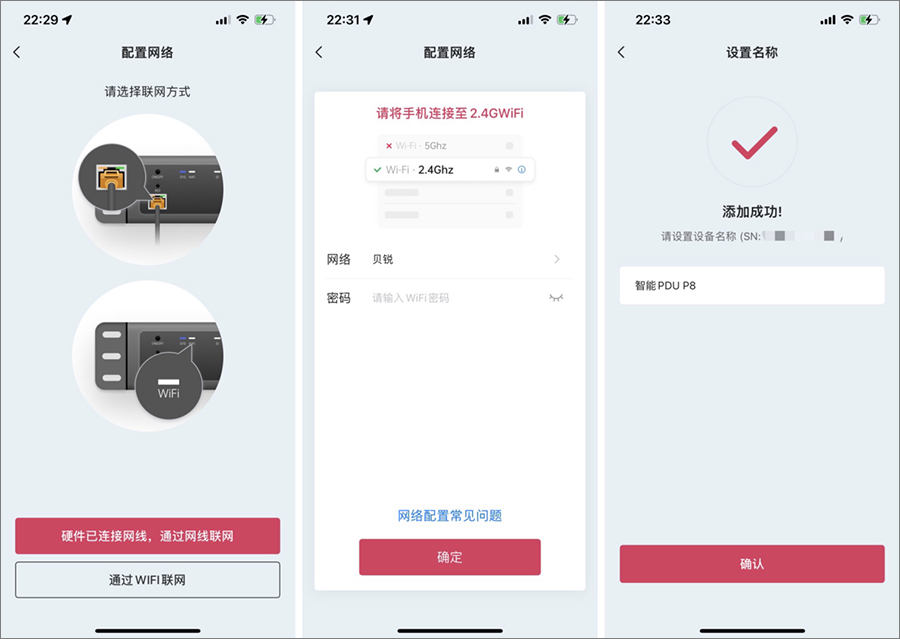

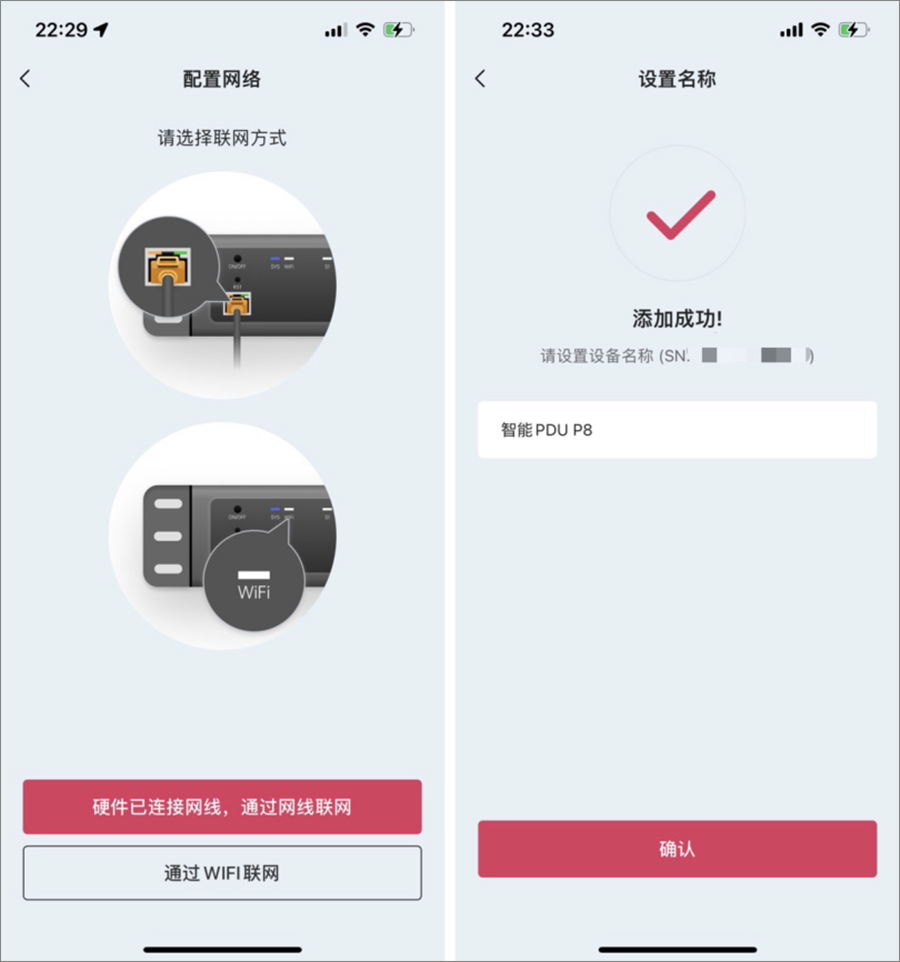

（1）确保智能PDU通过网线连接路由器/交换机，选择【硬件已连接网线，通过网线联网】；
（2）将自动连接智能PDU，并配置有线网络。等待配网，当页面提示“添加成功”，代表配网成功，如下图，可编辑智能PDU名称。

2.1.2.2 通过WiFi联网

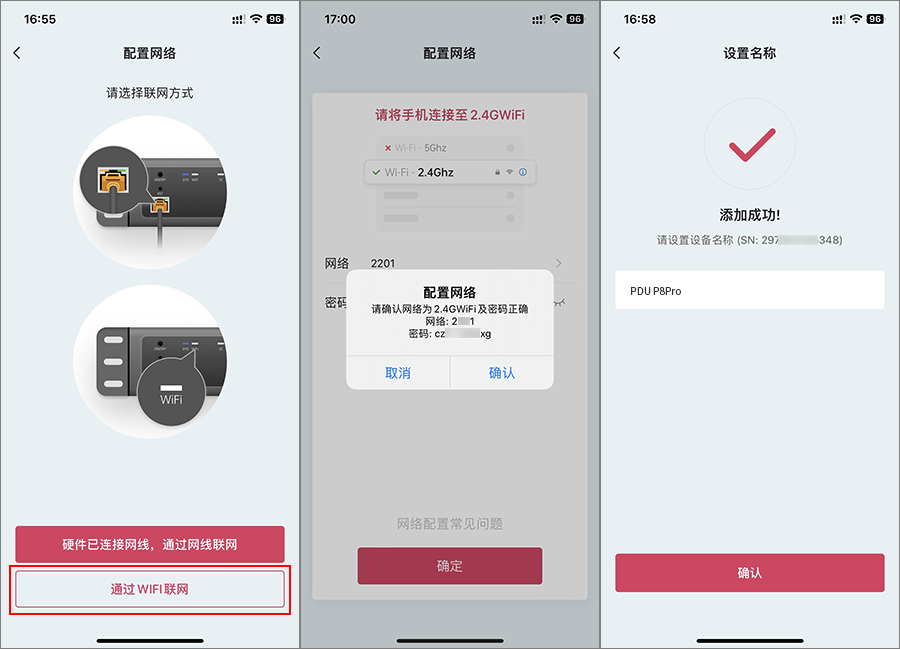

（1）此方式请选择 【通过WIFI联网】 ；
（2）输入 WiFi 密码点击 “确认” ，等待智能PDU配网。 当页面提示 “添加成功” ，代表配网成功，如下图，可编辑智能PDU名称。
注意：
①仅支持2.4G WiFi频段连接，不支持5G WiFi频段，双频路由器请选择 2.4G频段连接
②不支持在“认证网络（例如：校园网、教育网等公共WiFi）”的环境下使用

2.2 智能PDU功能介绍

2.2.1 八插孔独立分控

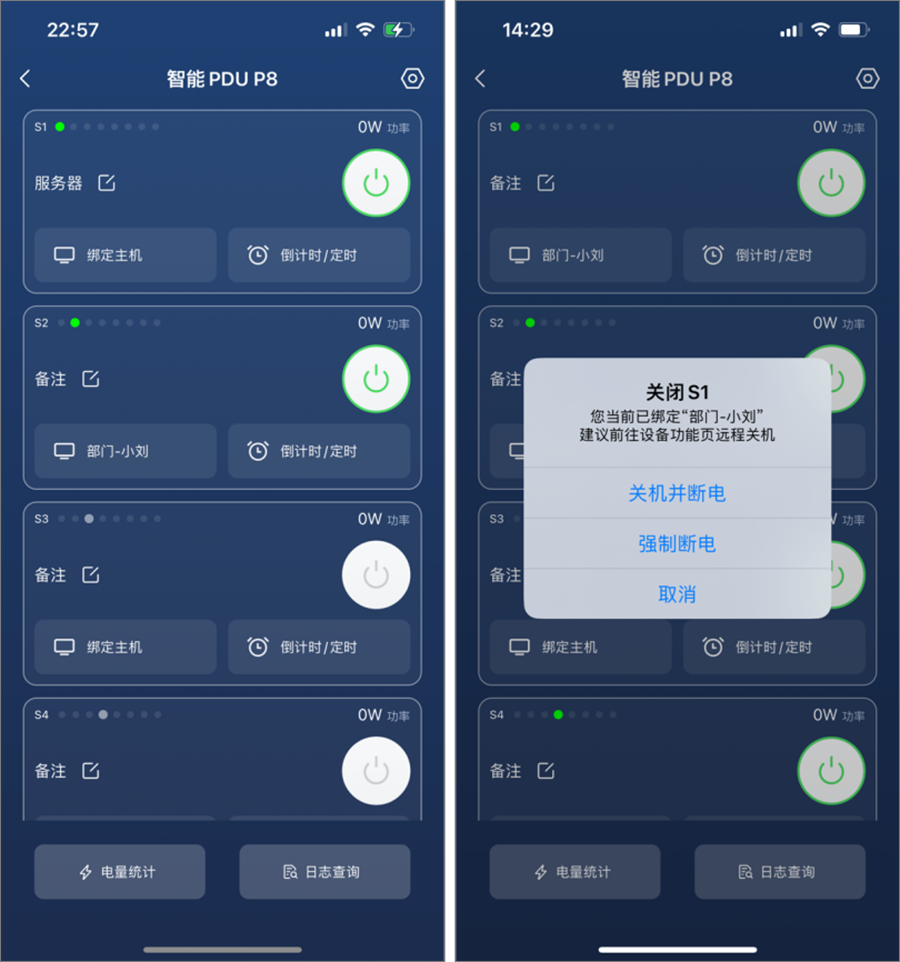

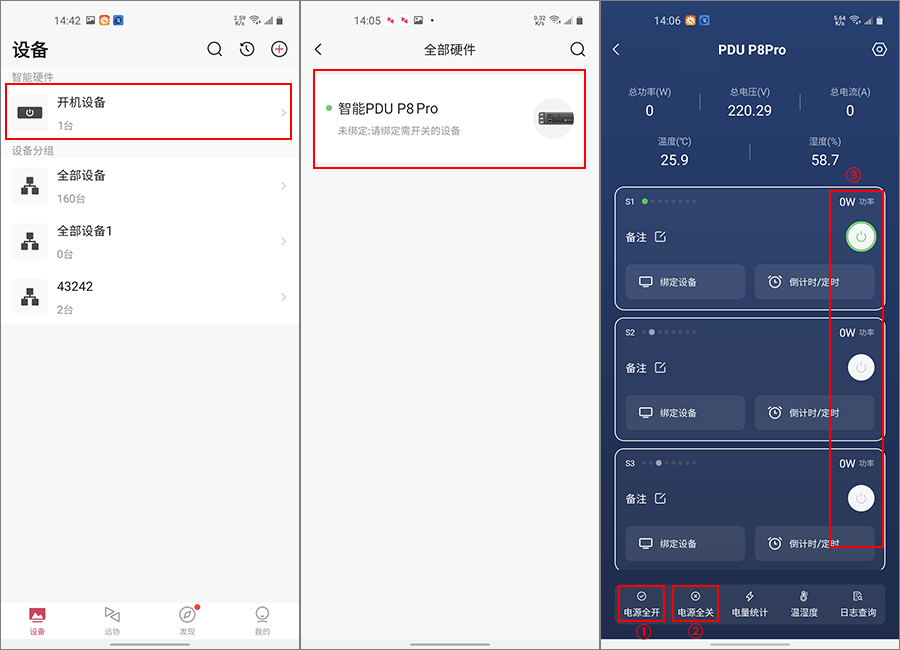

智能PDU添加成功后，管理界面中展示了当前插座总功率、总电流、温度、湿度和每个插孔状态。各插孔可独立控制，左上方显示插孔状态，右上方显示当前设备的运行功率。
①点击开关按钮可控制插孔的电源开/关
②点击 <电源全开> 可开启全部插孔的电源
③点击 <电源全关> 可关闭全部插孔的电源

2.2.2 设置用电保护，安心使用

用电保护包括电压保护和功率保护。开启后，当电压/功率大于设定值会自动触发设定操作。

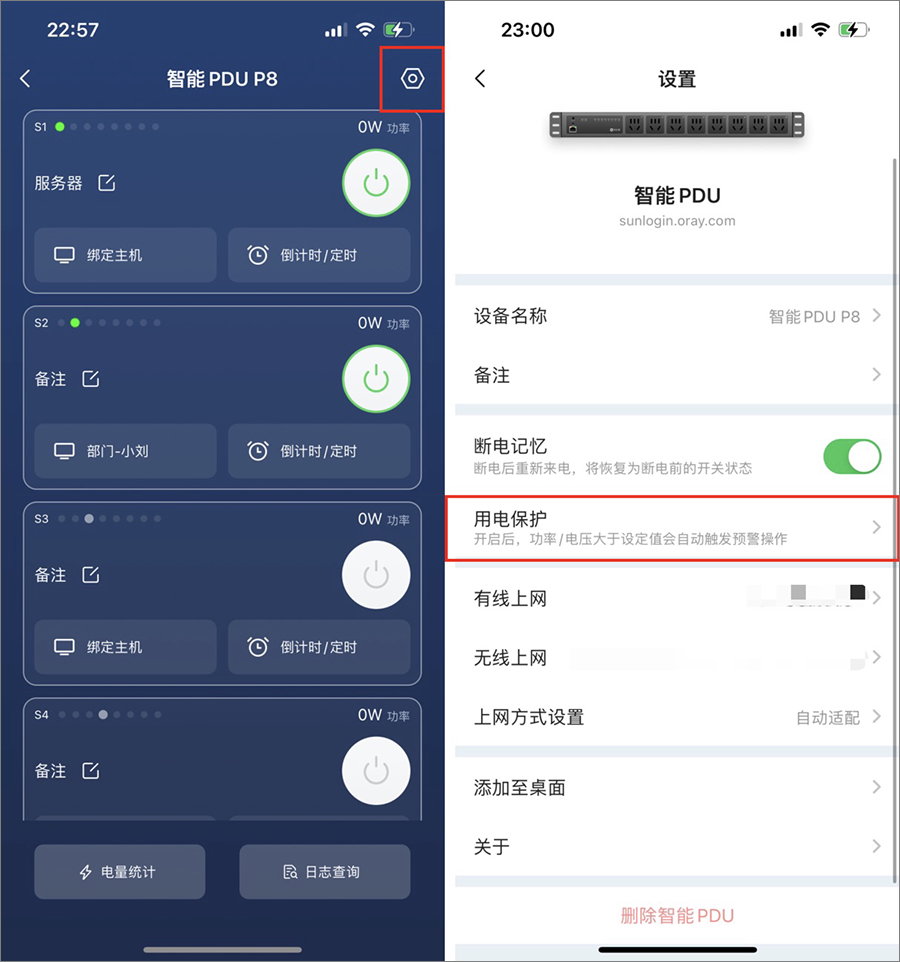

在智能PDU管理界面，点击右上角 <设置> ，即可看到用电保护设置入口。

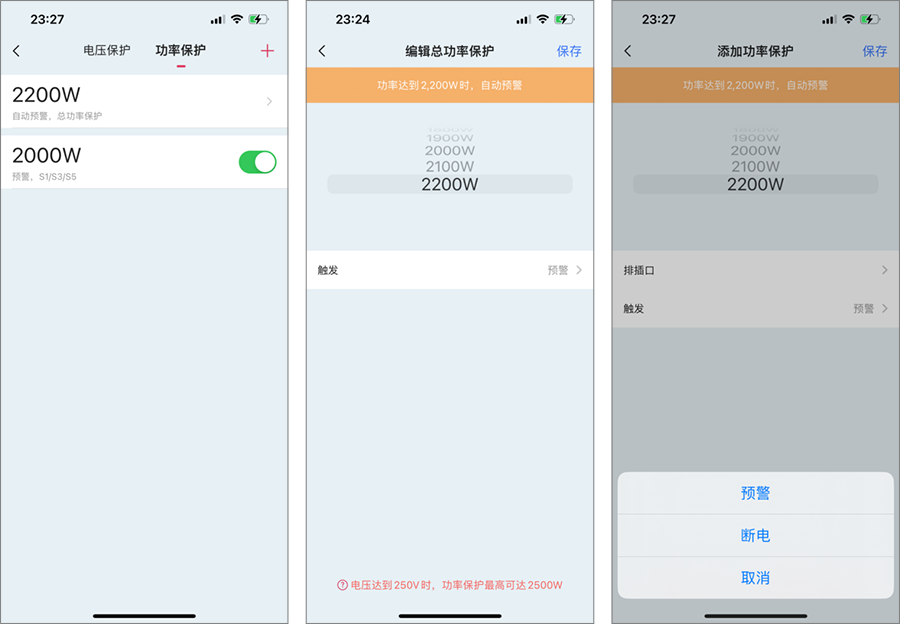

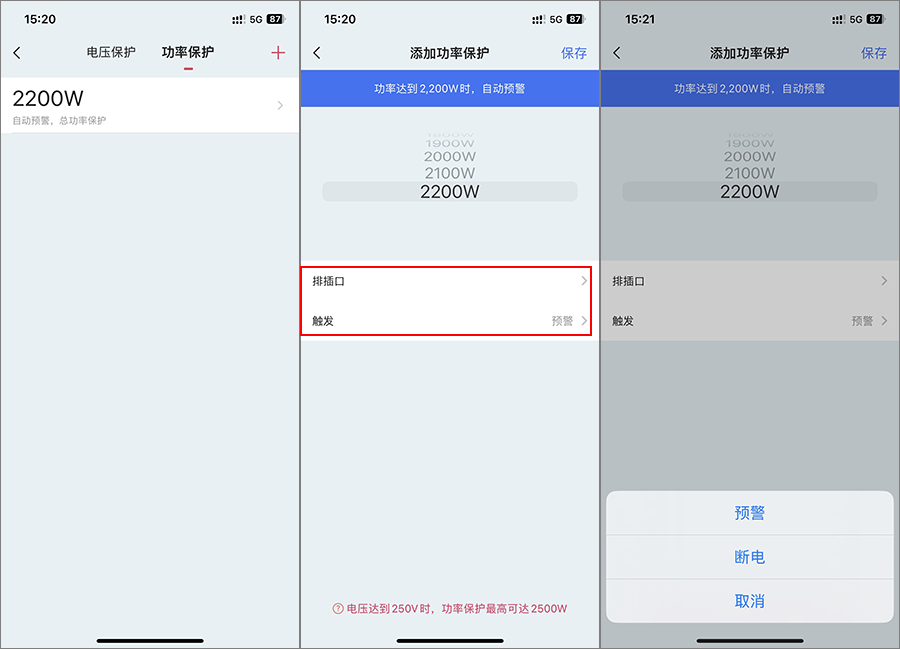

功率保护可编辑总功率保护和排插口功率保护。
注：功率保护一般为2200W，当电压达到250V时，功率保护最高可达2500W

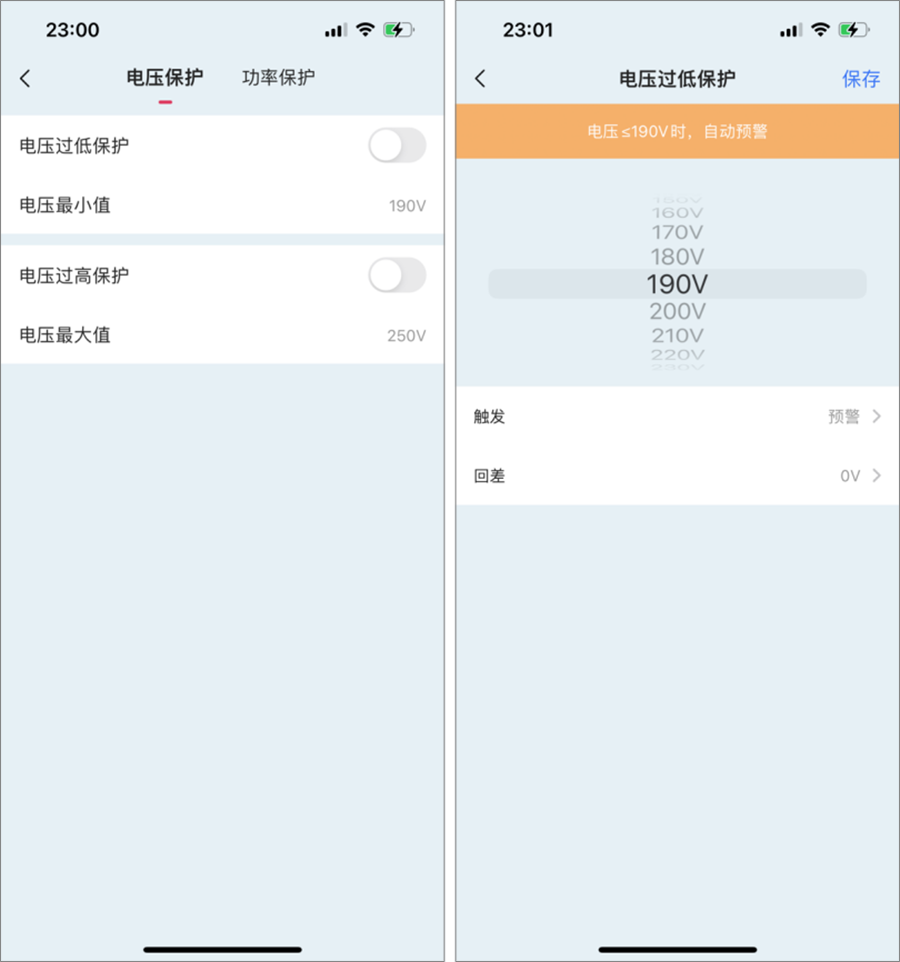

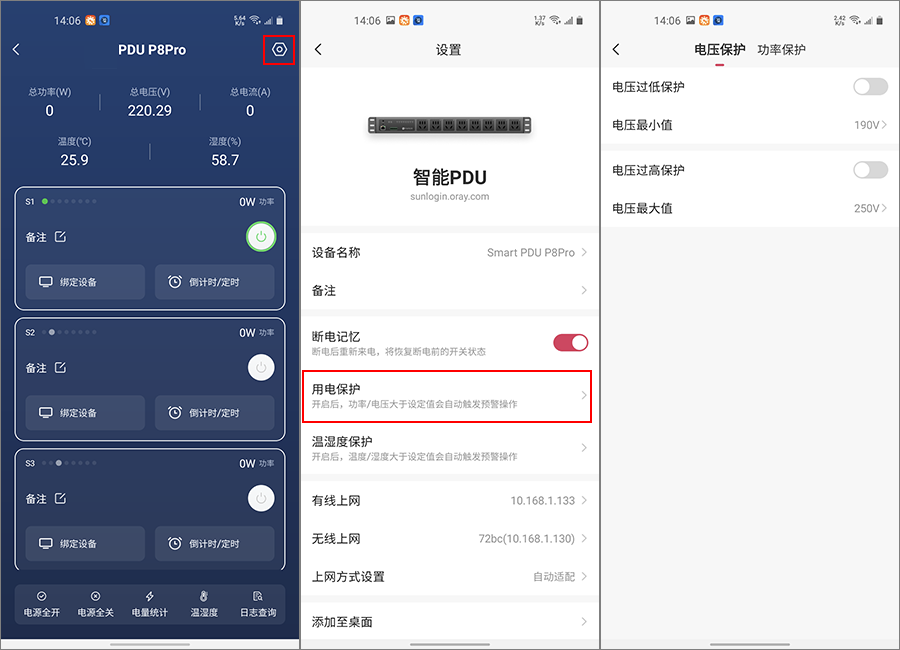

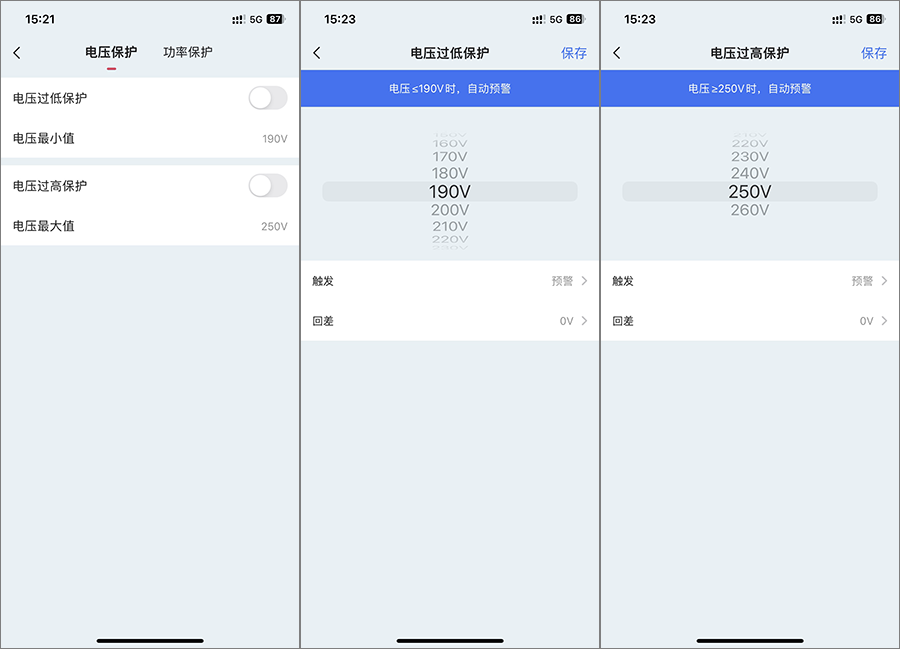

电压保护可编辑电压过低保护和电压过高保护。

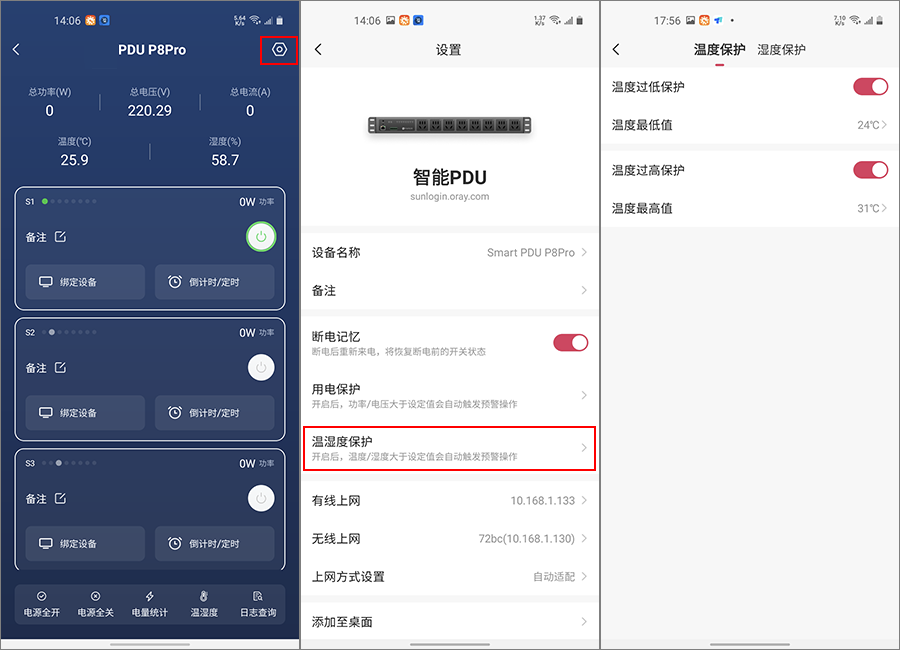

2.2.3 温湿度保护，升级智能机房管理

温湿度保护包括温度保护和湿度保护。通过温湿度传感器，智能PDU可以实时监测机房等环境的温湿度情况。当环境温湿度异常时，智能PDU可以及时发出报警信息并做出预设操作（如断开电源等）。
在智能PDU管理界面，点击右上角<设置>，即可看到温湿度保护设置入口。

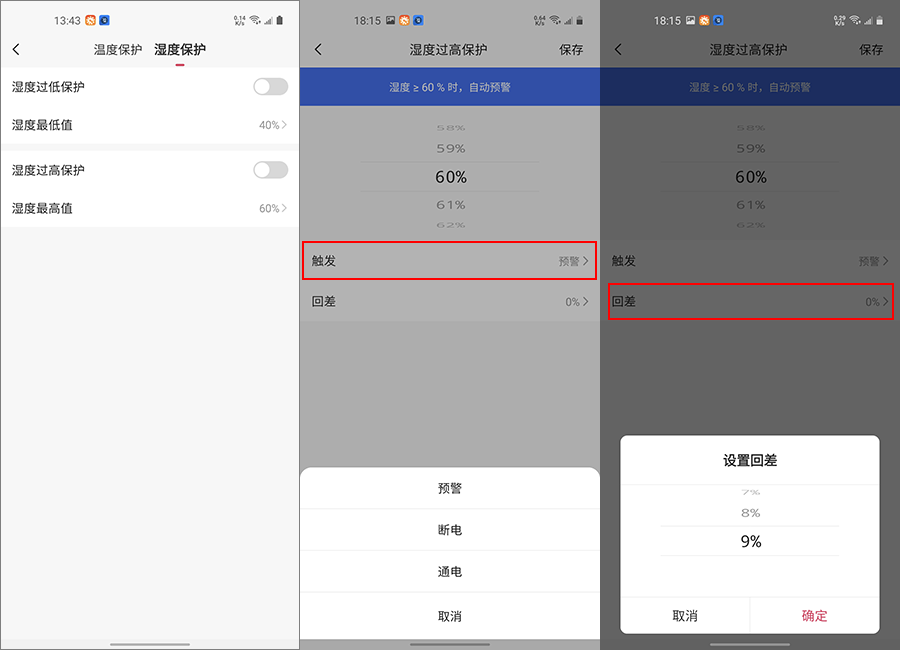

设置温度保护，可以有效防止温度过高时损坏设备，或温度过低时导致设备 不稳定。温度保护包括温度过低保护和温度过高保护。 设置湿度保护，可以有效防止湿度过高时导致硬件设备内部电阻降低，或湿度过低时空气中的水分含量降低，导致设备表面容易产生静电。湿度保护包括湿度过低保护和湿度过高保护。

2.2.4 远程开机/关机

① 绑定主机

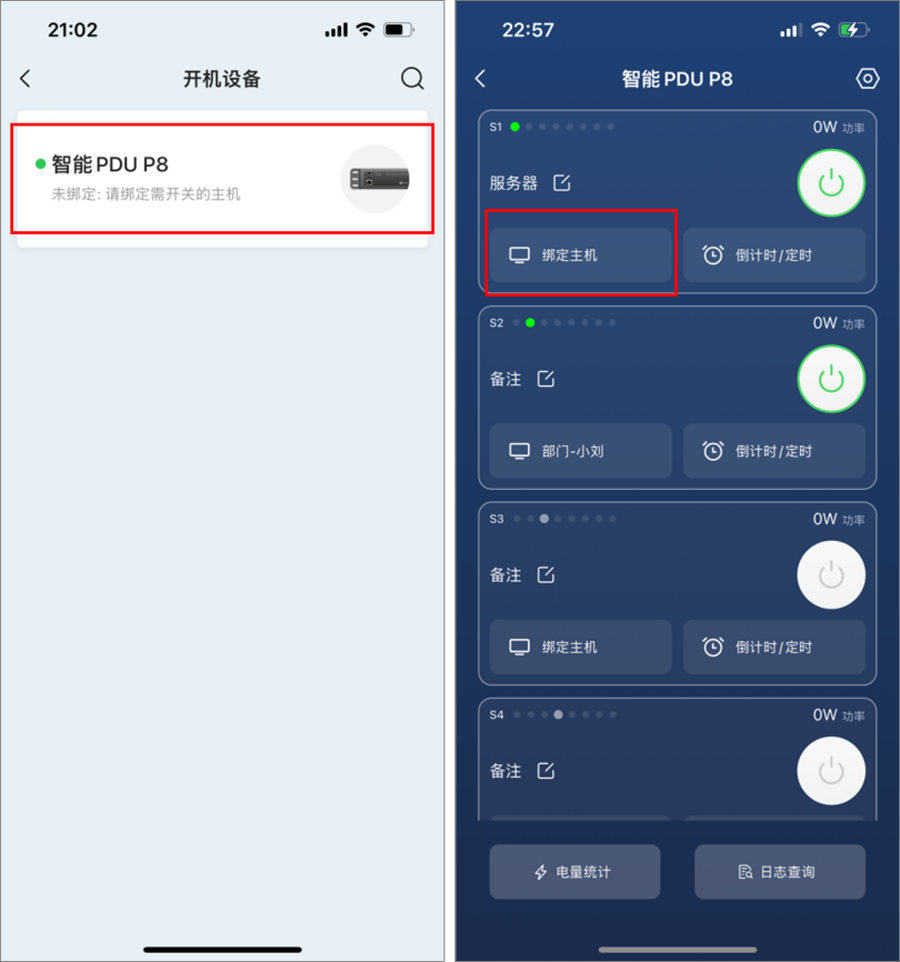

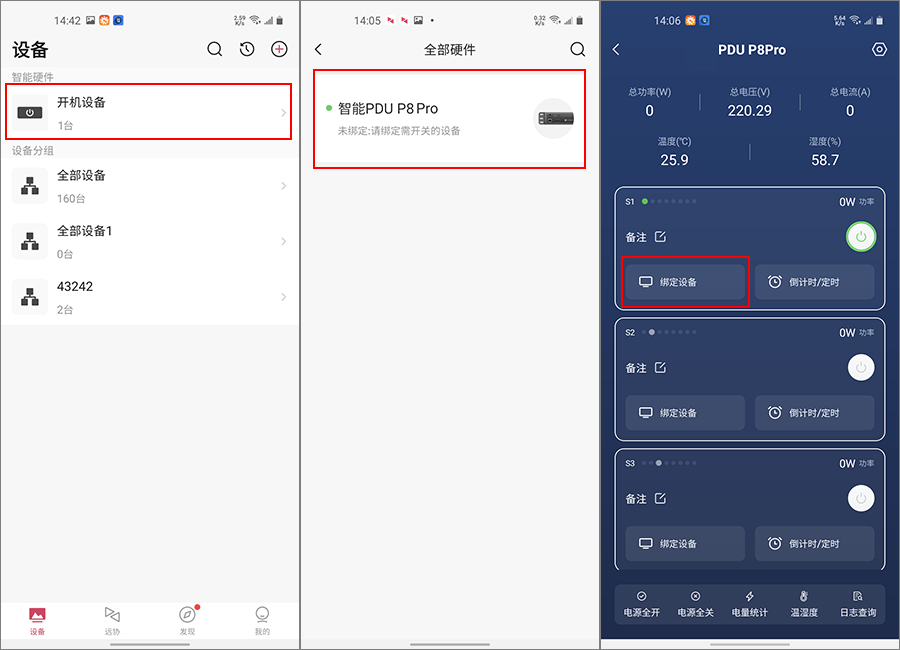

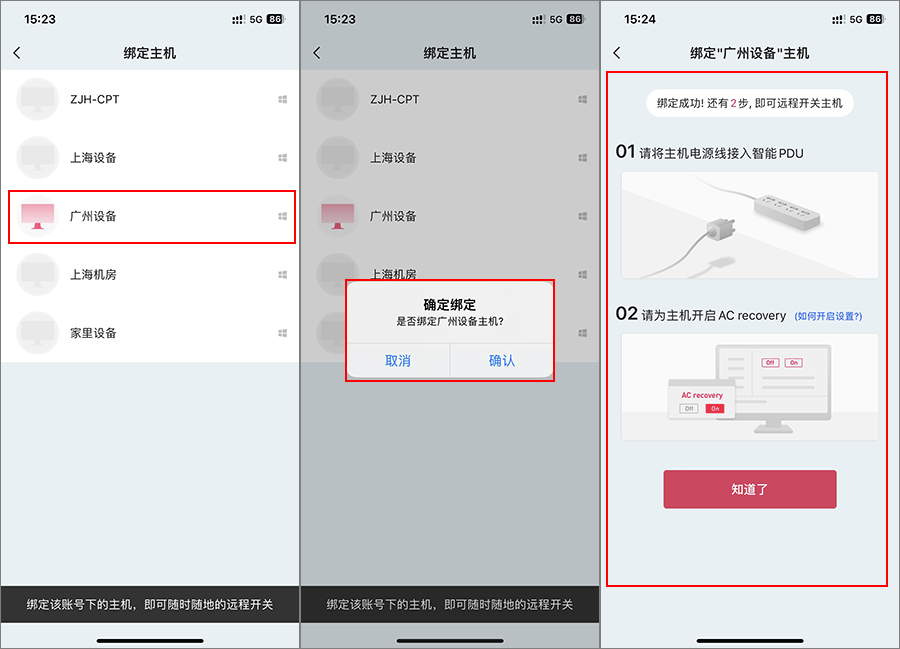

在控制端 APP【设备】- 【开机设备】界面，点击已添加的智能PDU即可进入管理界面。点击插孔对应的“绑定主机”选项进行绑定操作，如下图所示。

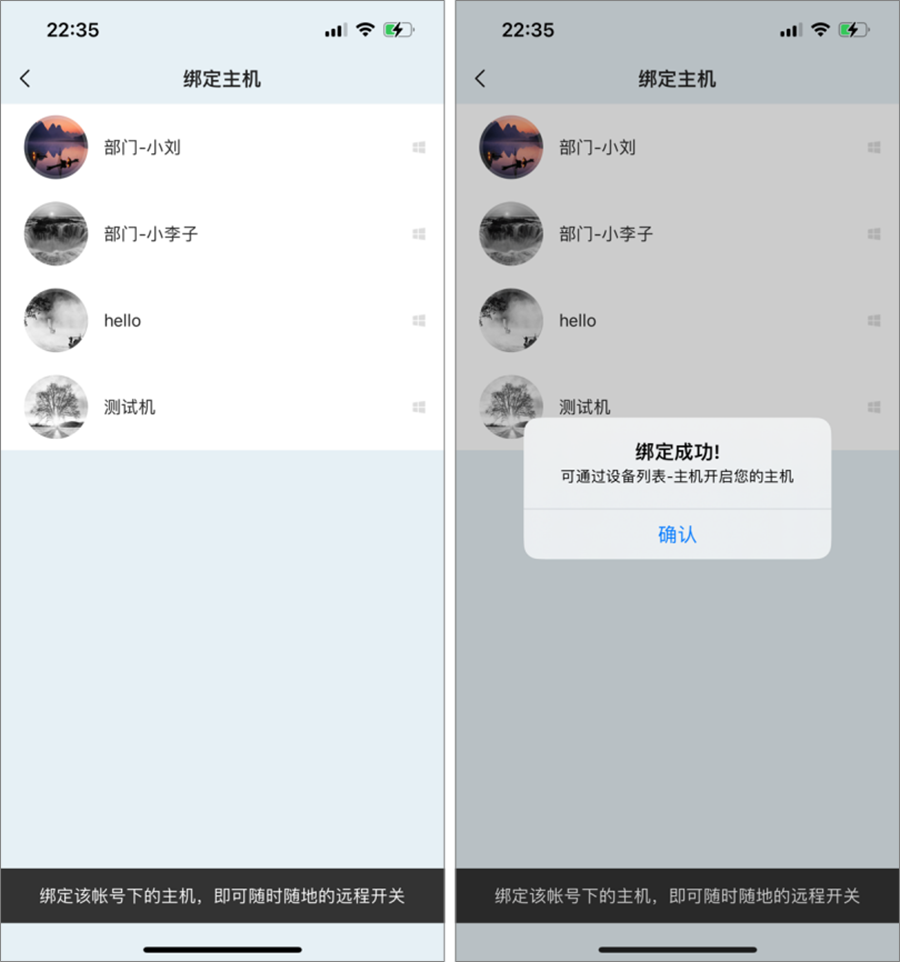

点击 “绑定主机” 之后，在主机列表中选择想要绑定的主机设备，并在提示框中点击 “确定” ，即可将主机设备与PDU指定的插孔绑定起来。
注意
主机需要提前登录向日葵客户端，并绑定在当前账号下。

② 电脑开启 AC Recovery
接下来需在设备的BIOS里开启来电恢复（AC Recovery）功能，不同型号主板进入BIOS的方式有区别，具体请见电脑提示或咨询主板厂商。（主机开启AC Recovery） 下面以华硕主板为例：
（1）进入BIOS
按下设备电源，未进入系统前，不停按住F2或Delete键即可进入BIOS界面。

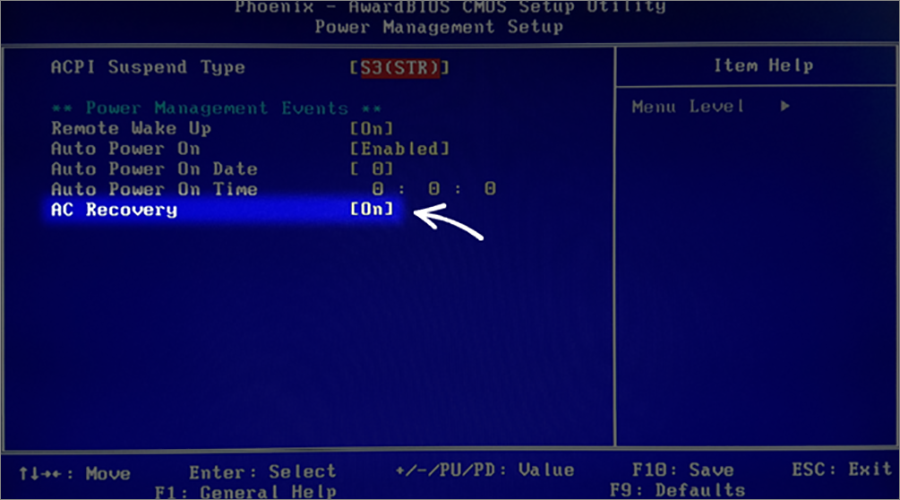

（2）开启来电恢复功能
进入【Advanced】->选择“APM configuration”，将“Restore AC Power Loss”选项设置为“Power On”，并保存退出。

③ 远程开启/关闭设备

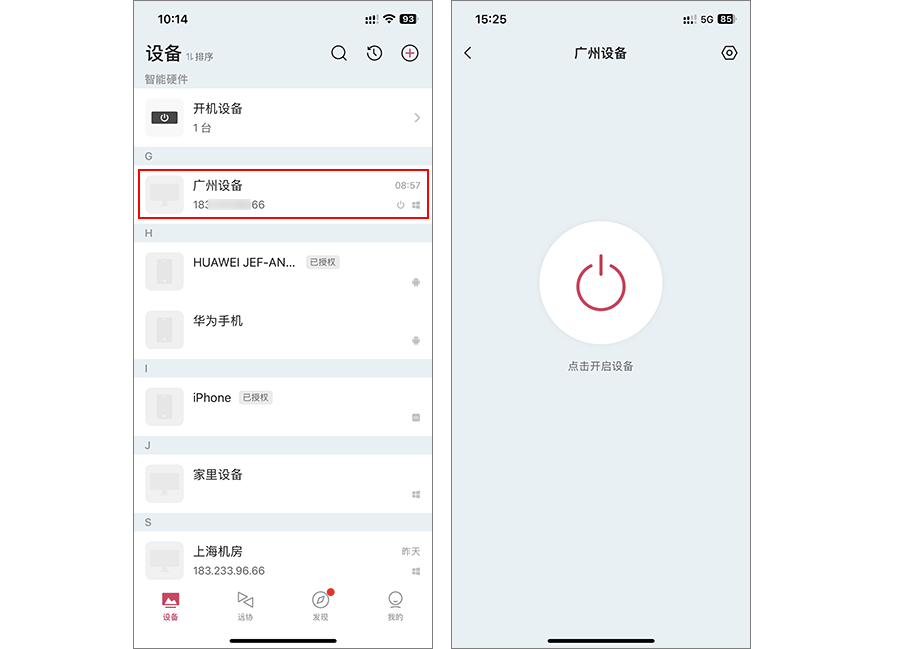

远程开机

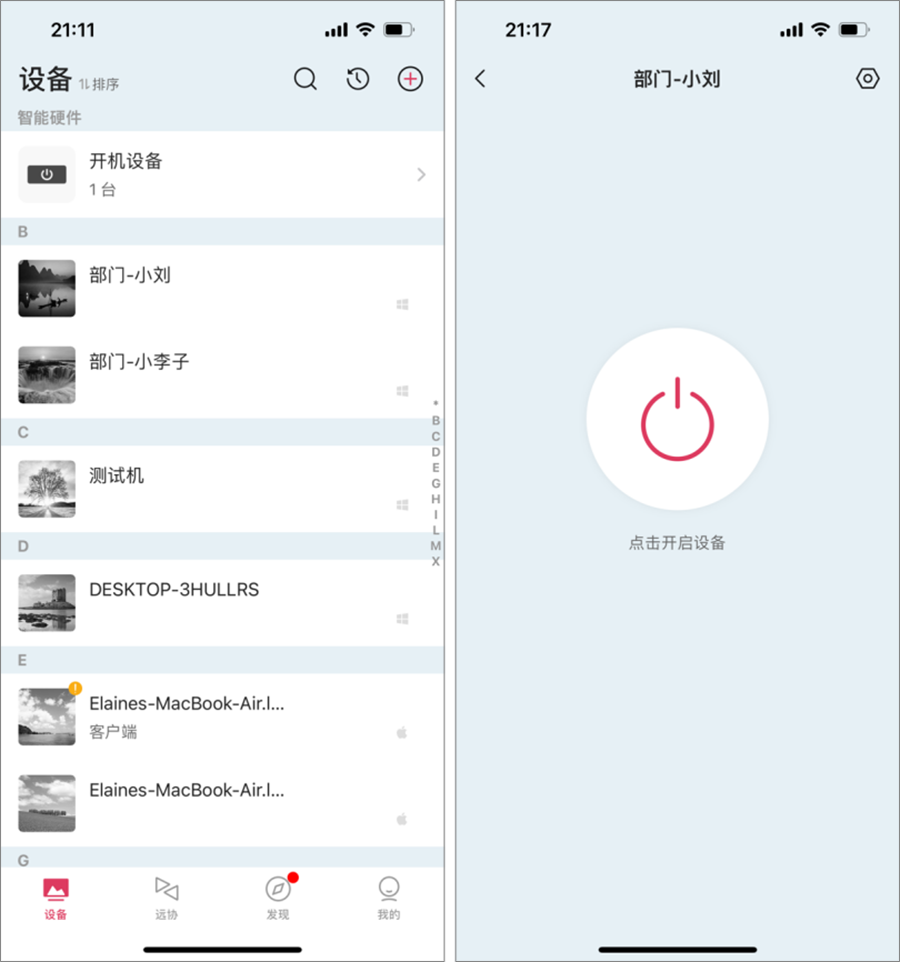

（1）远端设备在关机状态下，在手机控制端App【设备】列表页面，找到插线板P8Pro绑定的设备；
（2）点击 <开机> 按钮，等待电脑启动即可。
注意 仅支持Windows 系统。

温柔关机

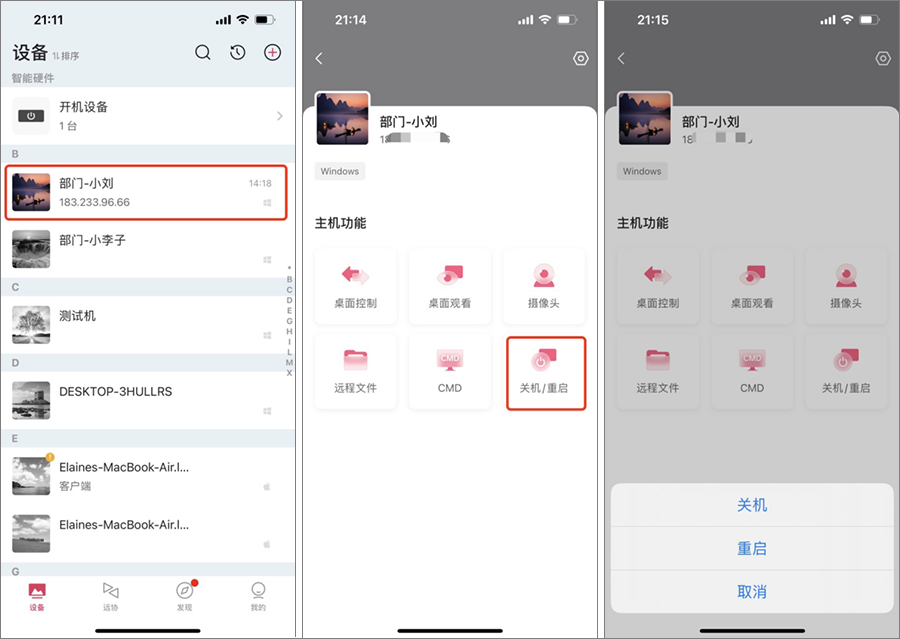

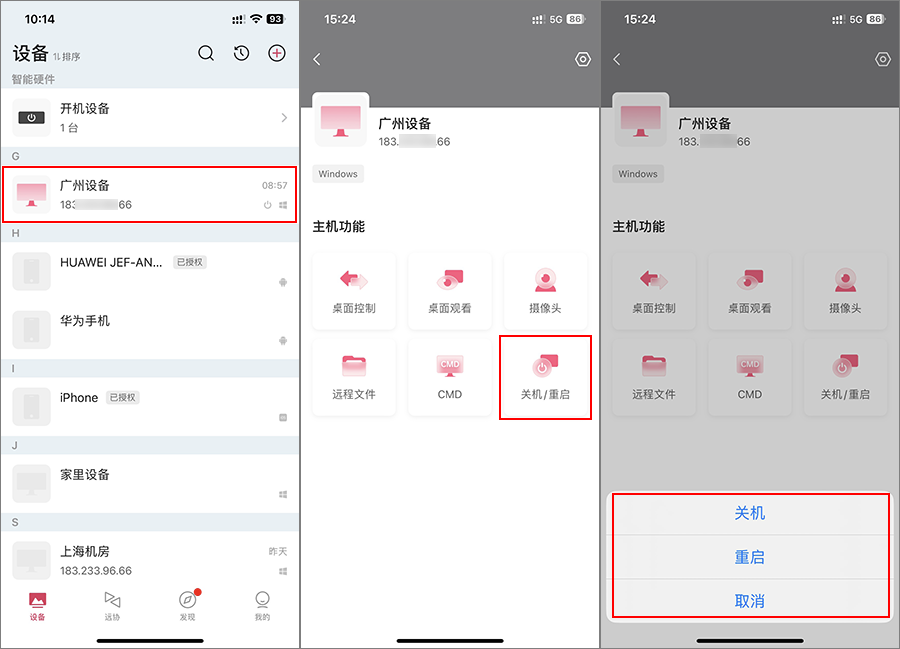

远端设备在开机状态下，在手机控制端App【设备】列表页面，找到该设备，在功能列表点击“关机/重启”，可以远程关闭设备或重启设备。
在功能列表远程关闭设备，向日葵会先发送指令远程关闭设备，并在2分钟后无声息关闭电源，温柔关机不伤设备。
关机后熄灭电源的时间可自行更改。
注意 仅支持Windows 系统设备。

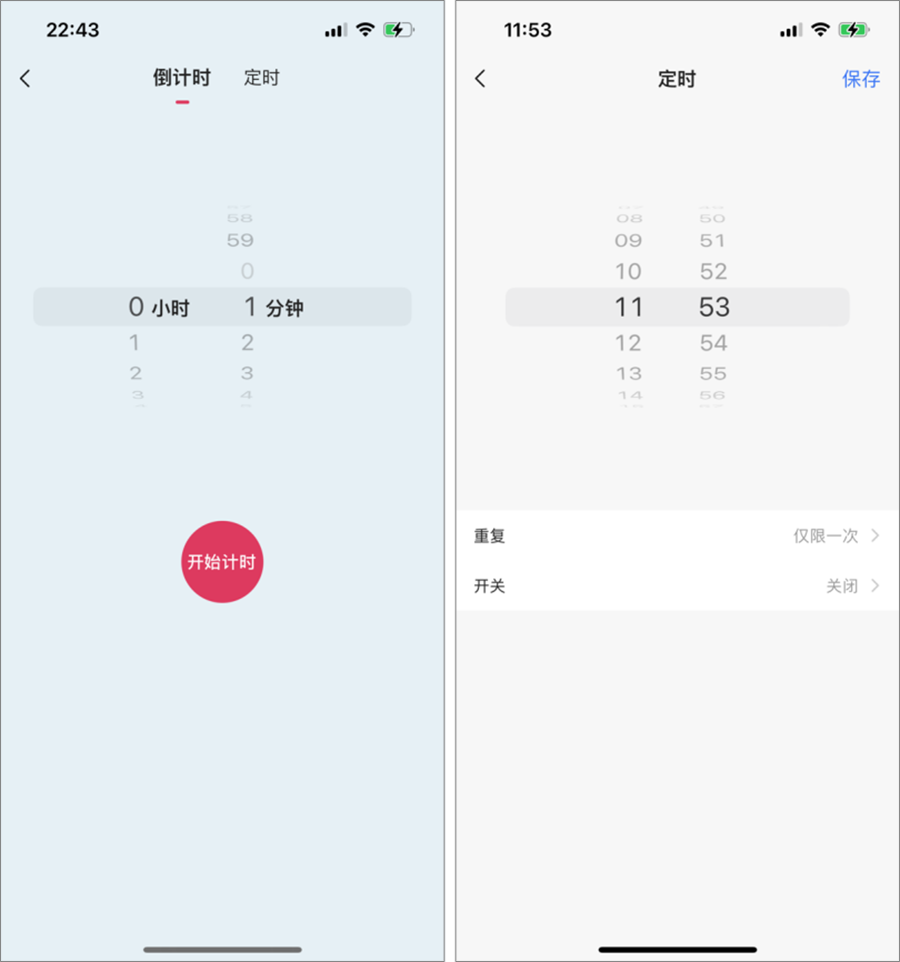

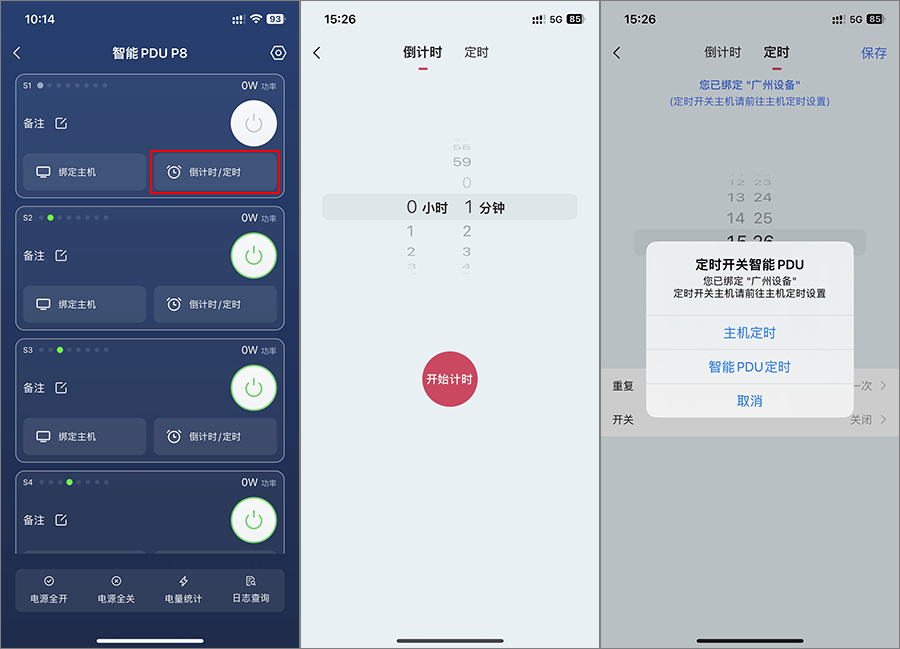

除此之外，向日葵智能PDU还支持【倒计时】和【定时】关机两种方式。点击【倒计时/定时】即可进入设置。
倒计时：设置PDU插孔在倒计时结束后断电关机；
定时：设置排插在指定的时间点断电关机，可设置重复的次数。

2.2.5 实时监控用电情况

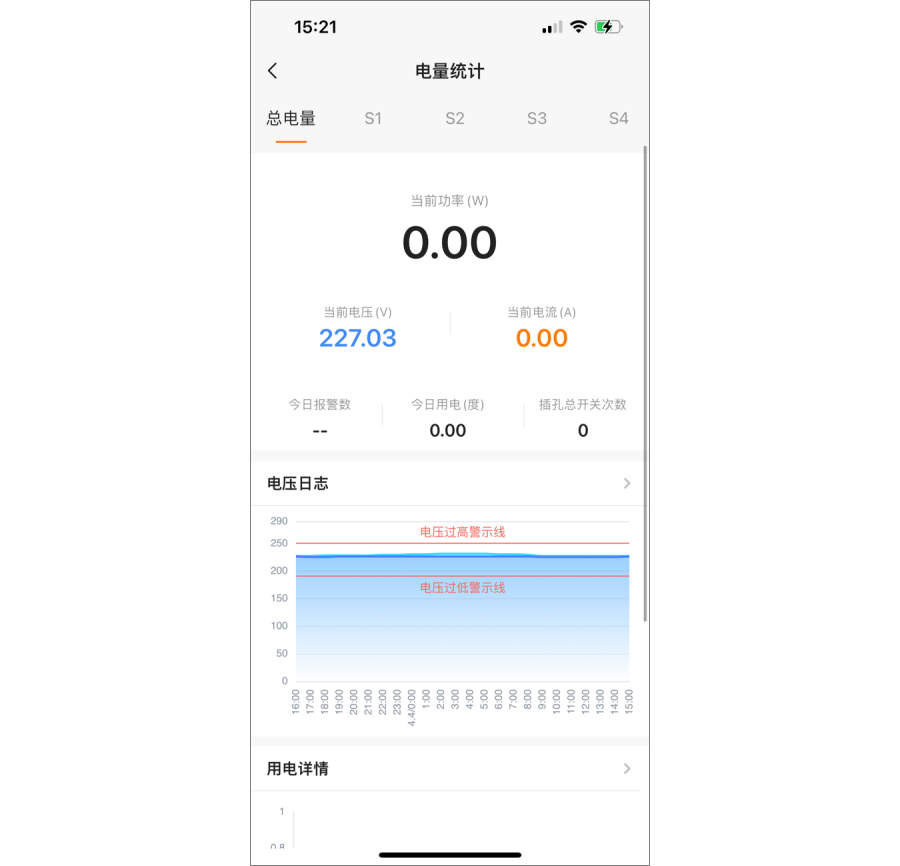

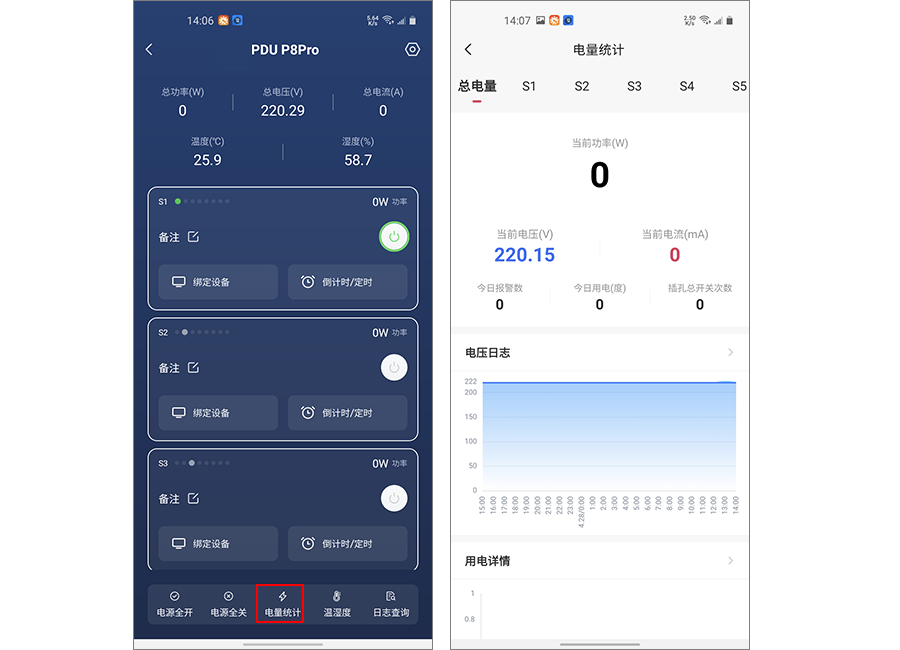

PDU管理界面中，点击下方【电量统计】，即可查看PDU相关的电力信息
①电量统计界面展示智能PDU当前电量、当前电压、当前电流、今日报警数、今日用电度数、插孔开关次数、电压日志、用电详情日志等信息。支持查看智能PDU整体数据及单一插孔数据
②点击“电压日志”，支持以月、周、日和时为单位查看PDU连接设备的电压；支持查看PDU整体数据及单一插孔数据
③点击“用电详情”， 支持以月、周、日和时为单位查看PDU连接设备的用电量；支持查看PDU整体数据及单一插孔数据

2.2.6 日志查询

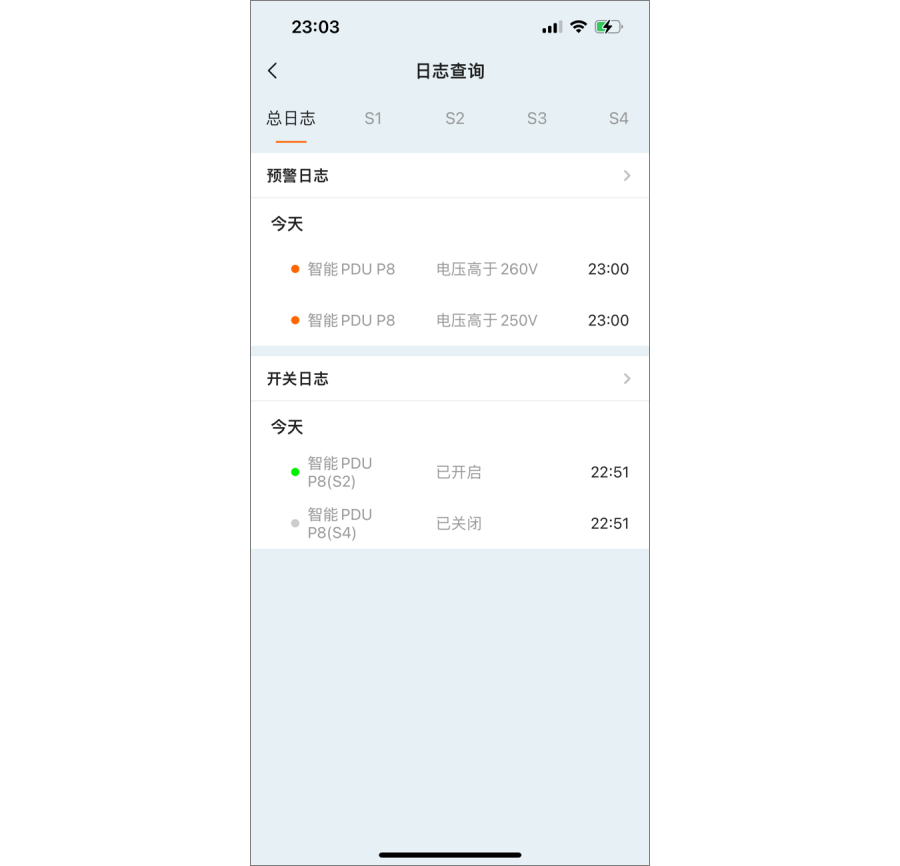

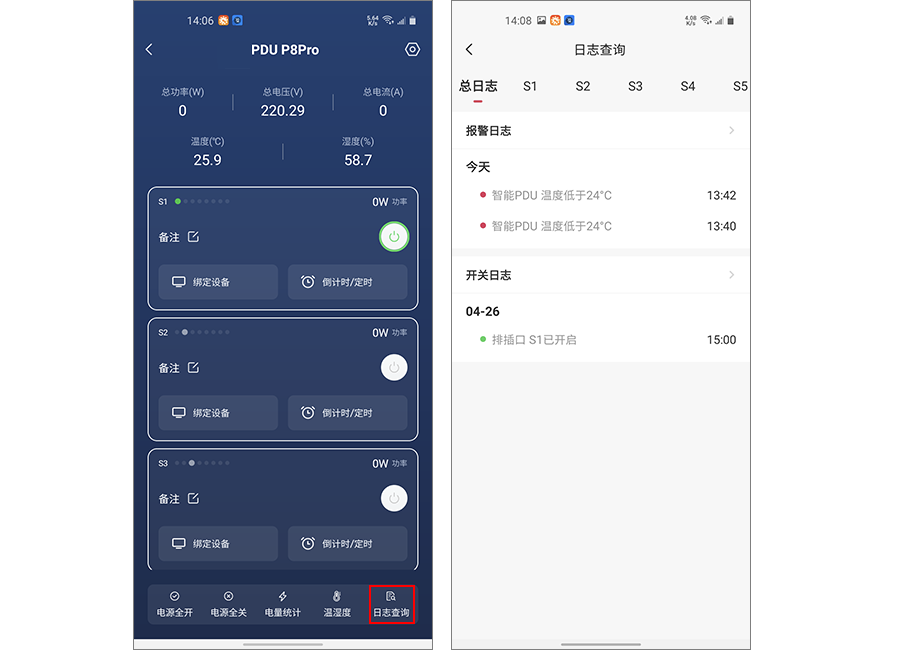

PDU管理界面中，点击下方【日志查询】，可查看PDU相关的报警日志和开关日志。
报警日志：PDU设置电压保护或功率保护后，触发保护后将记录报警日志。可查看每一个插孔的报警日志
开关日志：可查看每一个插孔的开启和关闭记录

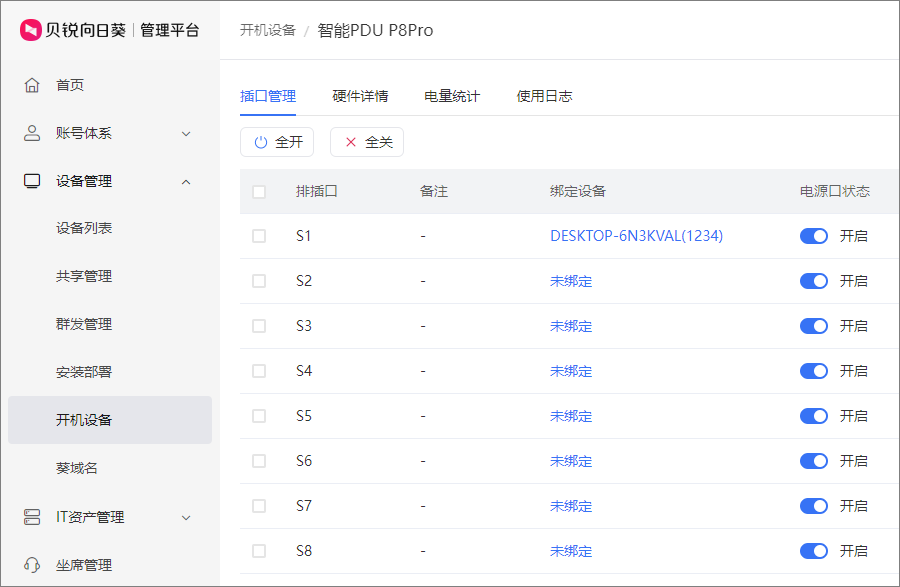

2.2.7 管理平台

智能PDU通过向日葵控制端软件添加后，可以直接在向日葵企业管理平台进行管理。

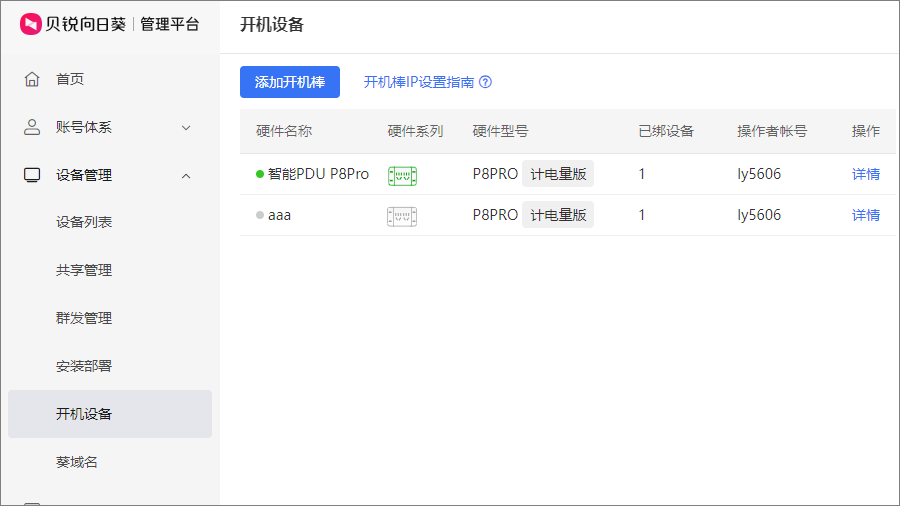

操作路径 ：【向日葵企业管理平台】->【设备管理】->【开机设备】
注意：向日葵企业管理平台仅支持企业服务使用。
点击智能硬件右侧操作栏中的**<详情>**按键，进入硬件详情界面。

3 常见问题

（1）仅支持2.4G WiFi频段连接，不支持5G WiFi频段，双频路由器请选择 2.4G频段连接
（2）不支持在“认证网络（例如：校园网、教育网等公共WiFi）”的环境下使用
（3）不可隐藏 WiFi，需开启 SSID 广播
（4）WiFi 加密类型为 WPA2-PSK，认证类型为 AES 或者两者设为自动
（5）首次绑定配置网络无法正常获取到 WiFi 名称，请打开GPS 功能再操作

向日葵智能PDU的使用步骤、功能和相关注意事项已介绍完毕，若您在使用过程中遇到问题，可前往官网发起工单咨询或拨打官方售后热线400-601-0000转3咨询。
