外网访问大华录像机(花生壳内网穿透)
更新日期:2023-10-19 17:22:51
监控系统是安防系统中应用最多的系统之一,被广泛用于:商场、公园、工厂、游乐场等地方。
通过监控控制台可查看分布在不同位置的摄像头现场状况,方便管理,但是仅限于摄像头与控制台处于同一局域网内才能实现。
下面给大家介绍如何通过花生壳实现外网访问监控。
1. 局域网访问

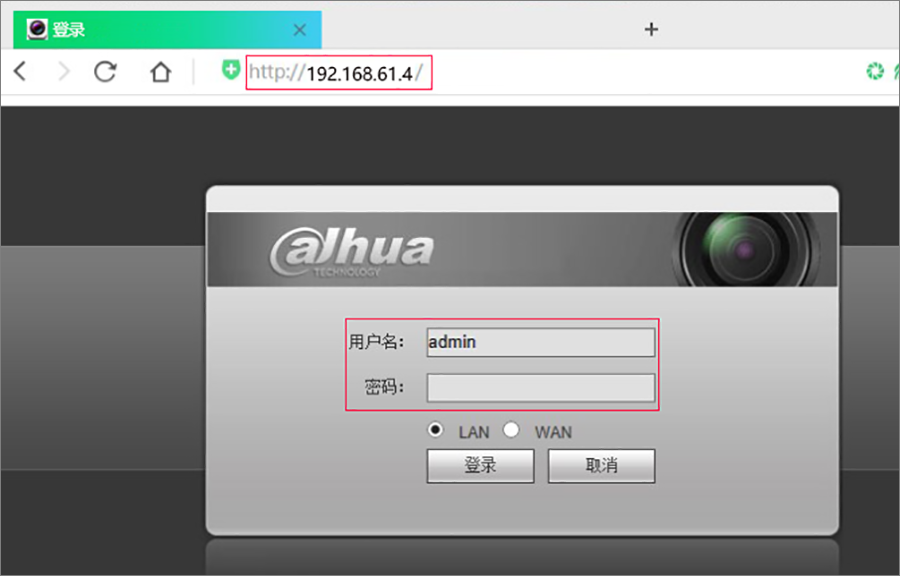

内网部署监控系统,测试在浏览器输入对应的IP和端口能访问监控成功。
2. 内网穿透方式实现外网访问
2.1 查看监控服务端口
操作路径:【监控管理后台】->【网络设置】->【连接设置】
在“配置”界面查看监控服务端口,其内网的HTTP端口为80,TCP端口是37777。
2.2 设置花生壳
(1)服务器电脑安装并登录花生壳客户端。(点击下载)

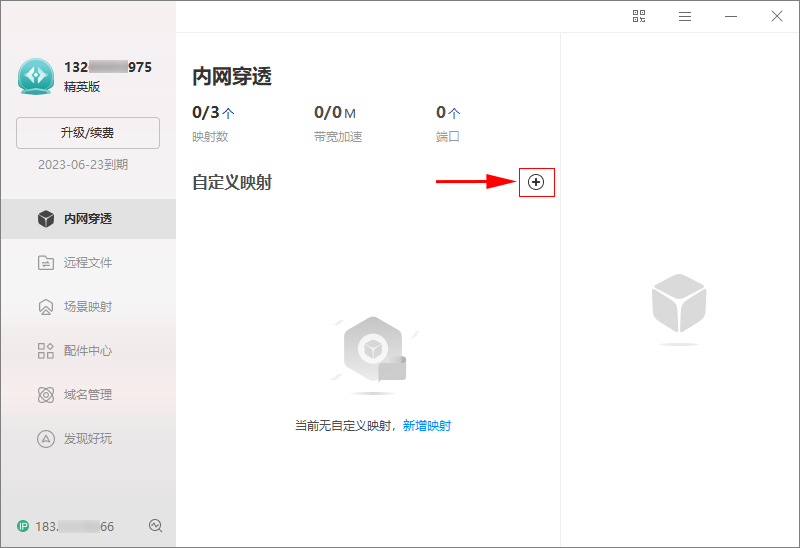

(2)在【内网穿透】界面点击 <+> 按钮新增映射。
(3)跳转至花生壳管理平台进行填写新增映射信息:
在新增映射页面,分别设置映射80(HTTP端口)与37777(TCP端口)的端口映射。
①映射HTTP端口 80
映射类型:HTCP
内网主机:192.168.61.4
内网端口:80 ,外网端口选择动态端口,其他信息按照实际情况进行填写,然后点击 <确定> 就行了。
②映射TCP端口 37777

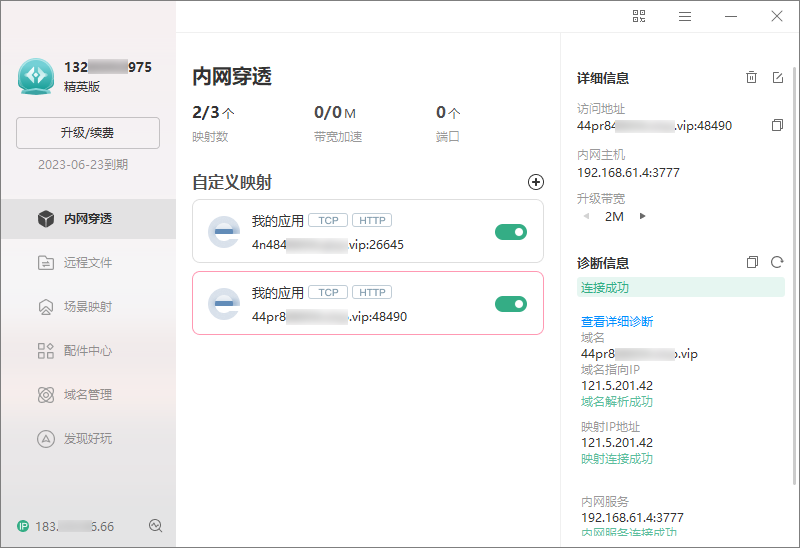

按照上面的方法继续设置映射37777端口。映射设置完成,生成两个外网访问地址。
(4)接着需要将内网端口为37777的映射进行更改,目的是保持内外网端口一致。

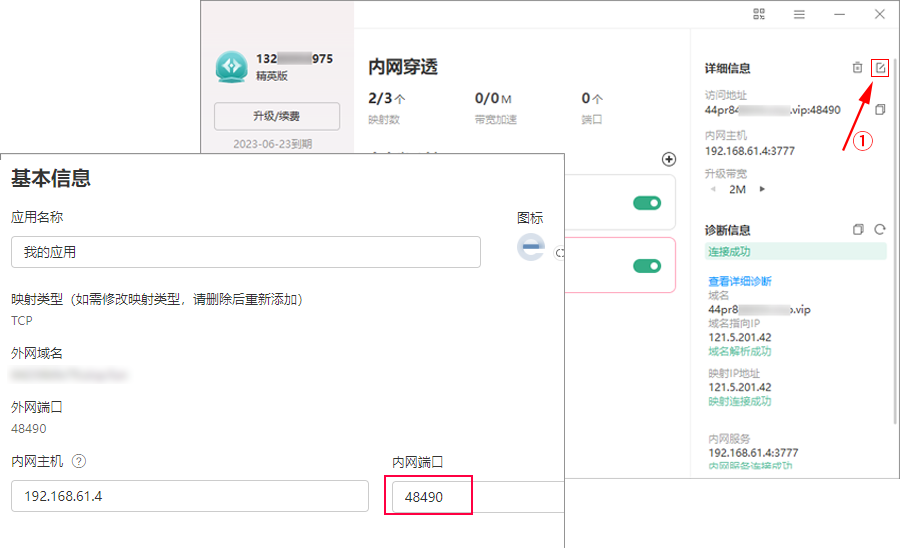

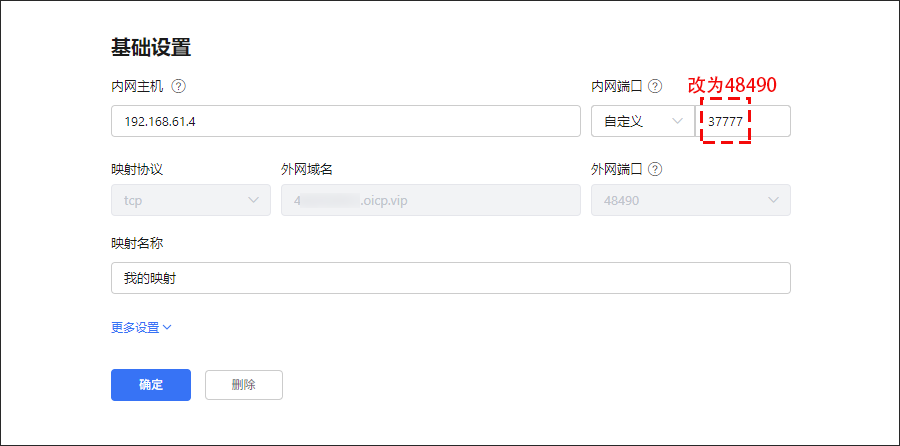

如下图,点击映射编辑,将第二条映射的内网端口改为与外网端口一致:37777 改为48490。

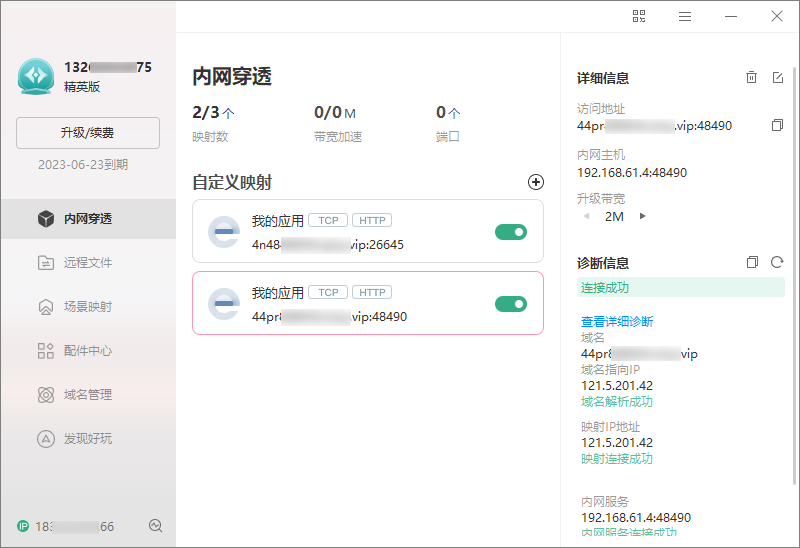

(5)映射的内网端口修改完成。
2.3 修改服务端口
操作路径:【监控管理后台】->【网络设置】->【连接设置】

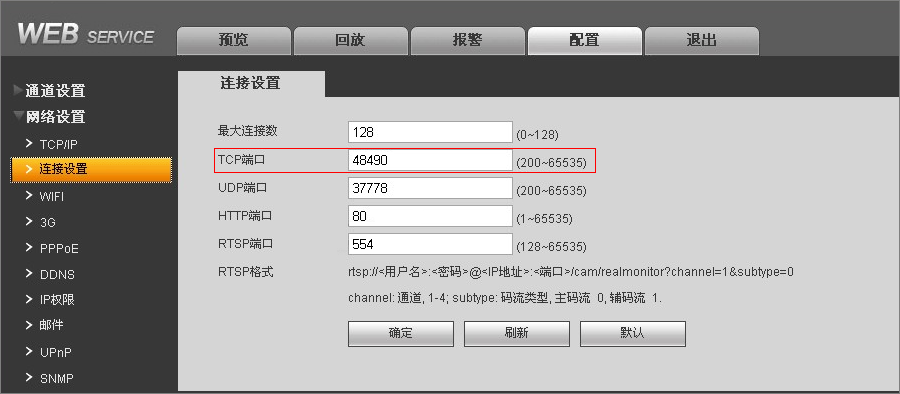

把服务端口37777改为48490(花生壳外网访问地址中的端口)。
2.4 外网访问

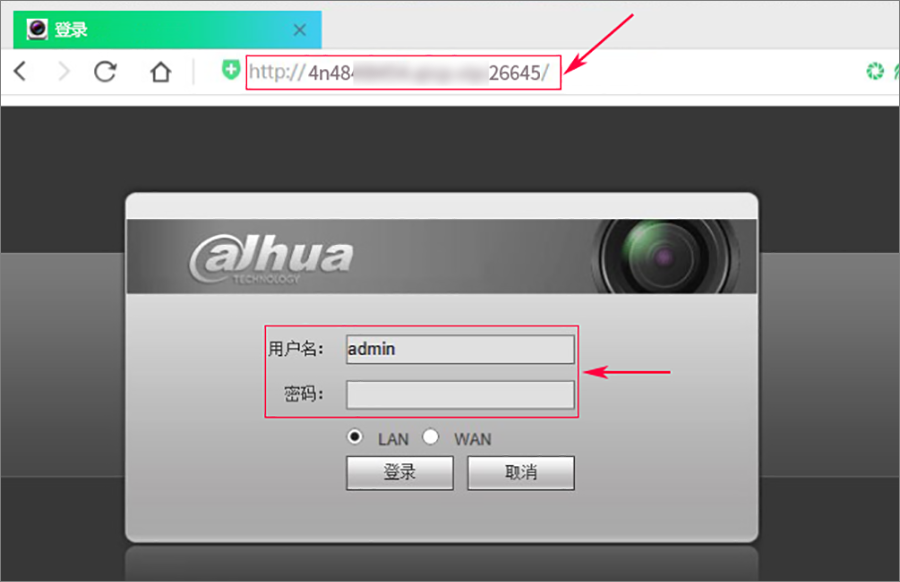

(1)在外网环境下,通过花生壳映射内网80端口生成的,带5位数外网端口的地址访问测试。

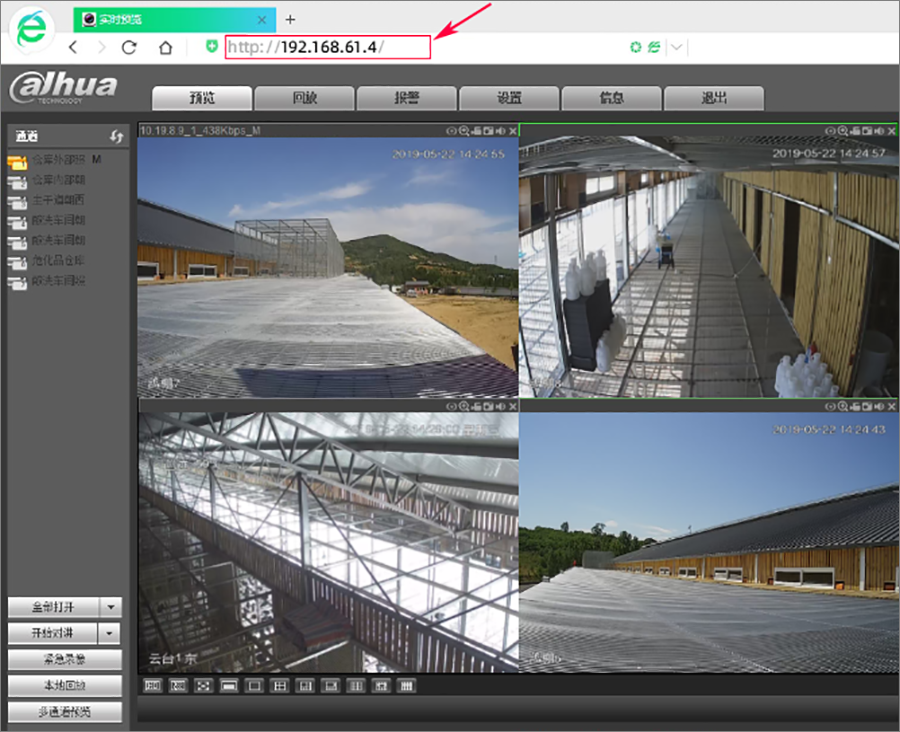

(2)成功查看到局域网内的监控画面。
3. DDNS方式实现外网访问
3.1 查询当前网络公网IP
(1)查询IP

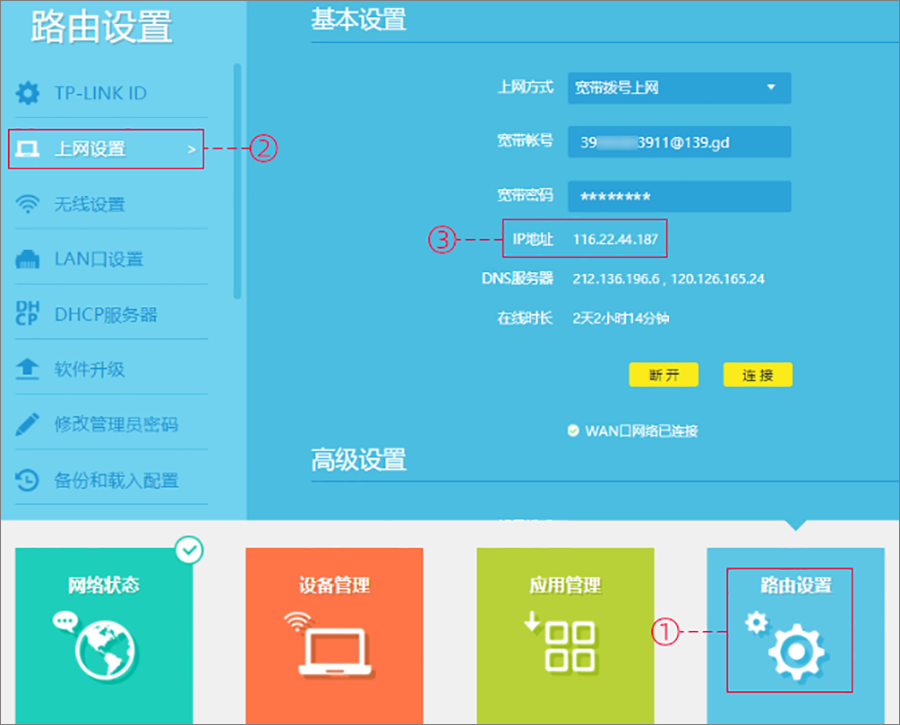

操作路径:【路由设置】->【上网设置】
查看宽带拨号上网获得的公网IP(由网络运营商分配)。
(2)确认获取的IP是否为真实公网IP地址

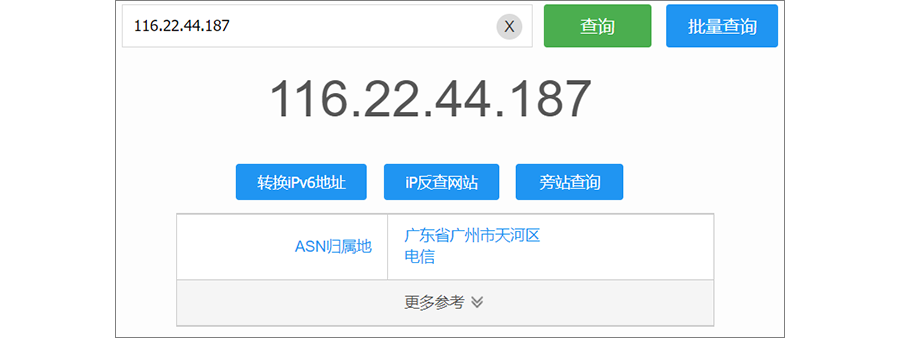

将路由器拨号获取的WAN口IP复制到IP138.com进行查询。返回结果说明如下:
①如返回“XX地区电信/联通/移动”等结果,则代表是有效的公网IP
②如返回保留地址/局域网/国外地址等结果,代表为无效的公网IP
3.2 登录花生壳客户端
服务器电脑下载并登录花生壳客户端,登录后会自动解析到当前的公网IP。(点击下载)
3.3 路由器设置端口映射

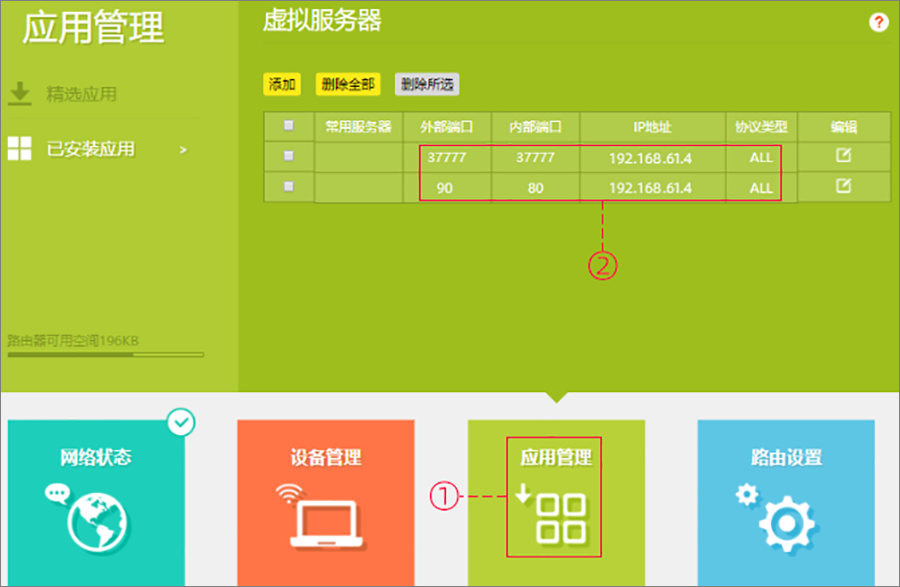

(1)操作路径:【应用管理】->【虚拟服务器】
登录路由器管理界面,设置大华录像机的端口映射。
(2)监控需要映射HTTP和TCP两个端口,大华录像机的HTTP端口为80 ,用作外网访问时,需将内网HTTP 80端口转换为外网其他端口号,如90。宽带商通常会屏蔽80端口。
5. 外网访问
外网电脑打开浏览器,在地址栏输入花生壳的域名和服务端口访问,成功查看到局域网内的监控画面。
若您按照以上步骤操作后仍存在问题,可以通过官网提交工单咨询技术工程师。
