一、R100A简介

蒲公英R100A是一款具有高性价比的工业级双串口服务器，具有以下特性：
1）提供1个10/100Mbps速率的自适应RJ45端口；
2）多种安装方式，包括标准DIN35导轨、壁挂、螺丝固定；
3）硬件采用钣金工艺，可在宽温环境下工作，保障设备稳定运行；
4）支持硬件看门狗，并提供工业级IP30防护等级，减少粉尘影响；
5）RS232/RS485转以太网双向透传，可实现两路串口同时工作，互不干扰；
6）支持虚拟串口，可搭配蒲公英路由器实现异地组网，远程调试串口设备。

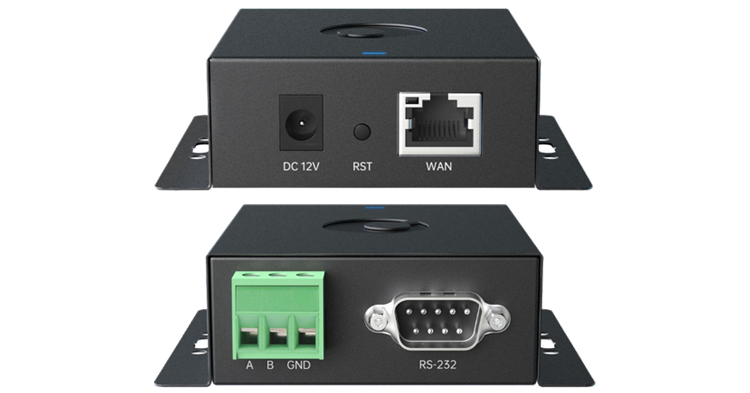

二、R100A接线

①连接12V /0.5A 的标准电源适配器；
②通过网线将上层路由器/交换机的LAN口接入到R100A上的蓝色WAN口。

三、配置网络

3.1自动获取IP

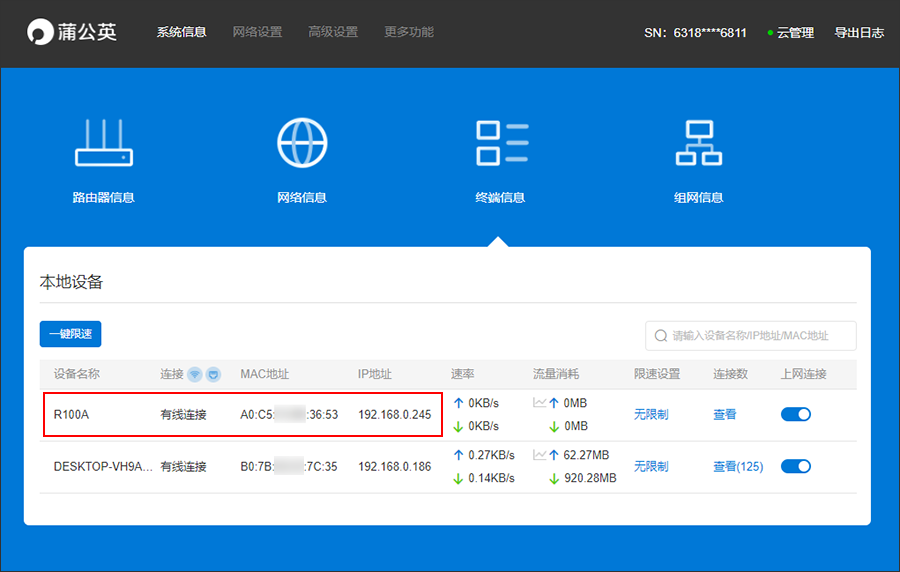

R100A默认通过自动获取IP地址联网，若上层路由开放了DHCP，则可进入路由器设备列表界面，将R100A网口的MAC地址进行比对即可查找到R100A的IP地址，直接在浏览器输入该地址即可访问进入R100A管理页面。

3.2手动设置IP

若上层路由器未开放DHCP，此时R100A将处于未联网状态，需下载蒲公英助手，手动设置网络。（下载链接戳我）

下载后双击运行蒲公英助手，会自动扫描局域网内是否有已接入的R100A。发现R100A后，可点击右边“设置”按钮来修改R100A的上网方式。

若扫描不到，可点击右下角的切换为准确的网络适配器重新扫描。

四、管理设备

4.1登录

启动计算机浏览器访问蒲公英R100A所获取的IP地址，即可打开R100A管理页面。用户名及密码默认为admin。
注：若忘记用户名密码，可长按设备RST键5秒后恢复出厂设置。

4.2网络设置

在网络设置版块显示R100A所获取的上网IP、子网掩码和默认网关，支持开启或关闭DHCP自动获取IP功能，还可在此页面恢复R100A出厂设置。

4.3串口设置

R100A支持RS232与RS485双串口同时工作，互不影响。
用户可通过管理页面配置相应串口的参数，如下图所示，下面进行一一介绍：
1）串口模式
可选四种模式，分别为TCP Server、UDP Server、TCP Client和UDP Client。
2）目的IP及端口
根据所选择的串口模式，需设置不同的参数选项。
①TCP Server模式：需填写所开放的本地服务端口
②UDP Server模式：需填写本地服务端口及目的端口
③TCP/UDP Client模式：需填写本地服务端口、目的IP及目的端口
注：“目标IP”仅支持输入IP地址，暂不支持输入域名
3）波特率
衡量符号传输速率的参数，表示每秒钟传送的符号的个数。例如300波特率表示每秒钟发送300个符号。R100A提供110bps-921600bps，共17个选项设置。
4）数据位
衡量通信中实际数据位的参数。可选值为5、6、7、8，如何设置取决于想传送的信息。
5）停止位
用于表示单个包的最后一位，可选1或2。
6）校验位
串口通信中一种检错方式，可选奇校验、偶校验、Mark校验、Space校验或无校验。
7）RX打包包长度
RX包长度值，可设置范围为 1-1024，单位字节。
8）RX打包超时
RX包超时时长，可设置范围为0~2000，单位毫秒。

4.4帐号管理

帐号管理版块可修改登录用户名和密码。

五、调试串口设备

5.1本地调试

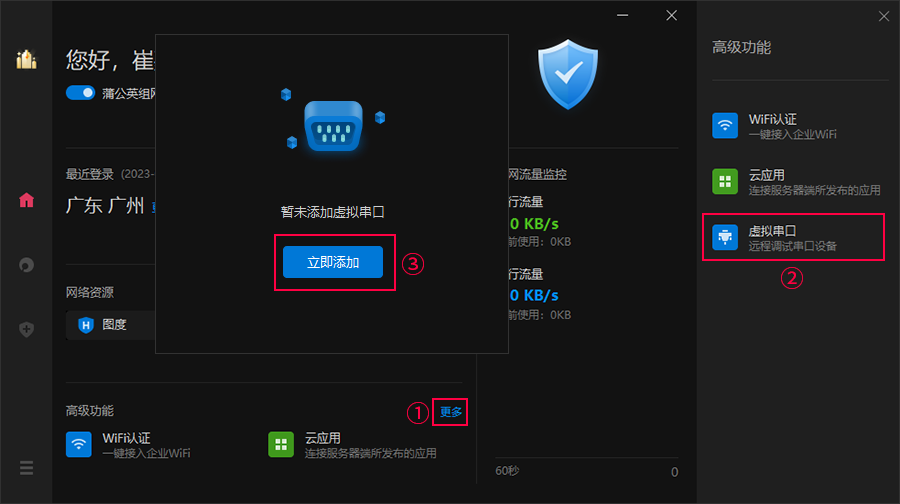

与R100A在同个网络内的电脑下载安装“蒲公英Windows访问端”，在登录界面底部中间位置点击【∨】图标，出现【虚拟串口】，点击【添加】。

配置虚拟串口的相关参数：
串口：可自定义选择需要设置的COM口，这里选择COM4
目标IP：输入蒲公英R100A所获取的局域网IP地址
端口：输入蒲公英R100A在串口为Server模式下所设置的本地端口
设置完成后，点击“确定”。

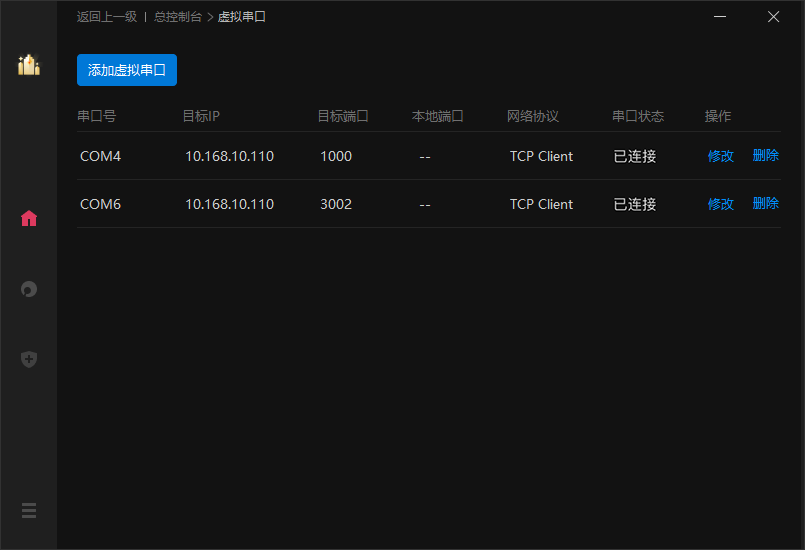

虚拟串口添加完成后，需要点击“串口状态”开启串口才可以连接。
注：蒲公英访问端虚拟串口功能暂支持串口为TCP Server模式下进行访问。

5.1.2访问串口设备
（1）工业传感器
以某品牌485温湿度检测仪为例，串口状态开启成功后，打开相应的调试助手，选择所添加的COM口，即可读取到串口设备所获取的温湿度数据。

（2）PLC可编程控制器

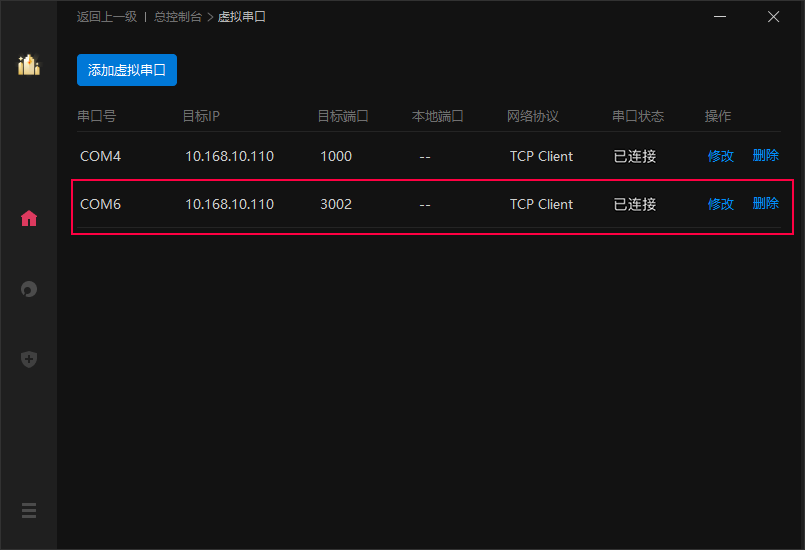

以三菱PLC FX1S为例，蒲公英R100A支持RS485与RS232同时工作，互不干扰，因FX1S为RS232端口，需创建新的虚拟串口规则，输入R100A的IP地址及232串口相应的服务端口号，如下图所示：
注：相同串口号只能同时开启一条，若同时访问2个串口设备，请添加时选择不同串口号。

串口状态成功打开后，双击运行三菱PLC调试程序GX Works2，点击左上角【工程】，选择【新建】；
注：调试程序GX Works2需自行下载

根据自己的三菱PLC设备选择相应的系列及型号，点击确定；

新建工程完成后，点击左下角【连接目标】，双击【Connection1】打开目标设置窗口；
在设置窗口计算机侧中，双击配置【Serial USB】选项，选择前面所添加的【COM端口】及【传送速率】，点击确定；

目标设置完成后，点击通信测试，提示成功连接，则表示电脑与PLC建立通信。
注：若无法连接，建议查看串口参数设置是否准确，如波特率/数据位等

（3）传统路由器/交换机
若R100A串口所连接的是通过命令行管理的传统设备，如路由器或交换机等，也可通过蒲公英访问端实现调试，这里以putty软件为例，打开主界面，选择【Serial】，在【Serial line】填写所添加的虚拟串口号，【Speed】输入设备的波特率；

设置准确后点击【Open】，即可进入串口调试界面。
PS：访问串口是否需要输入帐号密码取决串口设备。

注意事项
1.Win XP和Win 2003系统无法安装最新版蒲公英访问端；
2.Win7系统使用虚拟串口功能需安装数字签名补丁，戳我下载补丁；
3.部分系统安装虚拟串口驱动后可能需要重启。

5.2异地调试

蒲公英SD-WAN是贝锐经过多年的网络互联技术沉淀后的结晶。采用全新自主研发的Cloud VPN技术替代传统VPN，可不受公网IP限制，轻松实现异地组网。

R100A可搭配蒲公英智能组网路由器，通过简单的WEB配置后，即可实现外网远程访问/调试R100A下的串口设备。

下面以常见企业架构为例，在总部部署一台蒲公英企业级路由器，在分支部署蒲公英工业路由器R300系列，下接R100A，并通过串口连接各类工业设备，外出运维工程师可在电脑上安装蒲公英访问端，即可实现总部及外出运维人员随时随地远程访问或管理各分支R100A下的串口设备。

5.2.1连接蒲公英路由器

①连接电源；
②将R100A蓝色WAN口连接蒲公英路由器的LAN口。

5.2.2创建智能组网

电脑打开浏览器访问https://p.oray.com， 输入蒲公英官网帐号密码进入蒲公英网络管理平台；（若未注册帐号，可点击下方【注册帐号】按钮注册官网帐号）

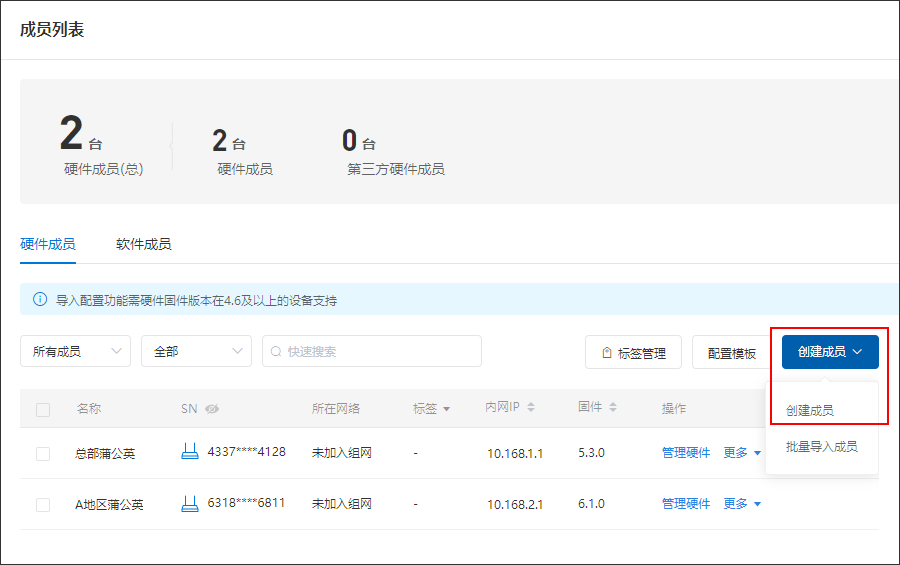

登录蒲公英管理平台，输入贝锐帐号（如未注册帐号点击注册）登录成功后，进入蒲公英管理页面。在【成员管理】-【成员列表】界面，选择“硬件成员”—“创建成员”；

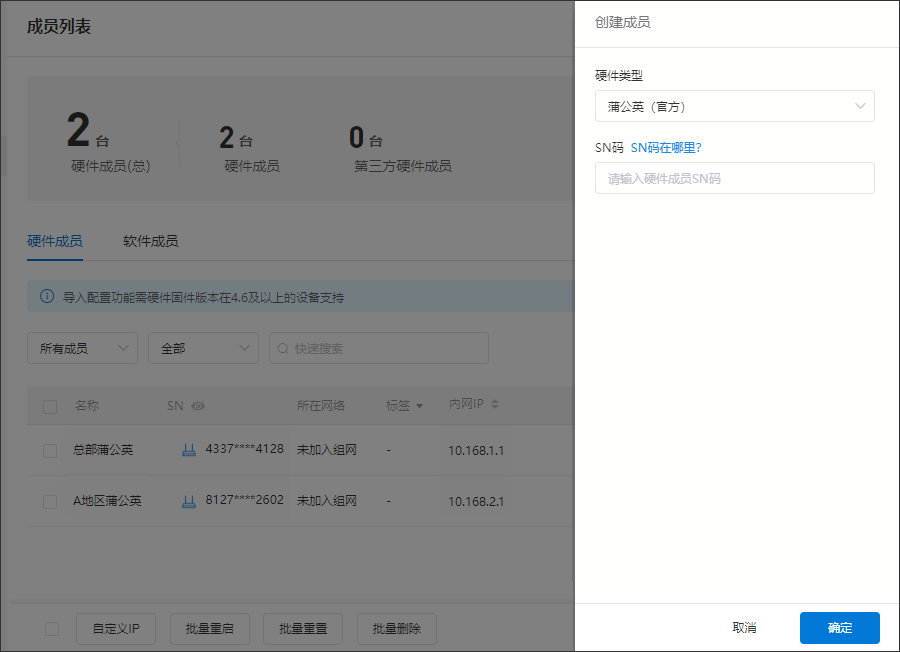

在弹窗内选择对应的硬件类型”，并输入硬件设备的SN码，点击“确定”即可；

访问蒲公英网络管理平台（访问戳我），在【成员管理】-【成员列表】界面，选择“软件成员”—“创建成员”；

在弹窗内选择要的添加软件成员数量，并设置登录密码，点击“确定”即可。接下来就可以使用新生成的UID和预设的密码登录蒲公英访问端；

在蒲公英网络管理平台的【首页】，点击“**+创建网络**”；

自定义“网络名称”，选择“网络类型”，点击“确定”，蒲公英网络创建完成。

注释：
对等网络：组网内的所有成员均可互相访问。
集散网络：将组网成员区分为中心节点与普通成员，普通成员间无法互访，只能与中心节点互通。
自定义网络：自定义成员之间的访问权限，仅支持纯软件组网（商业及以上服务版本）。

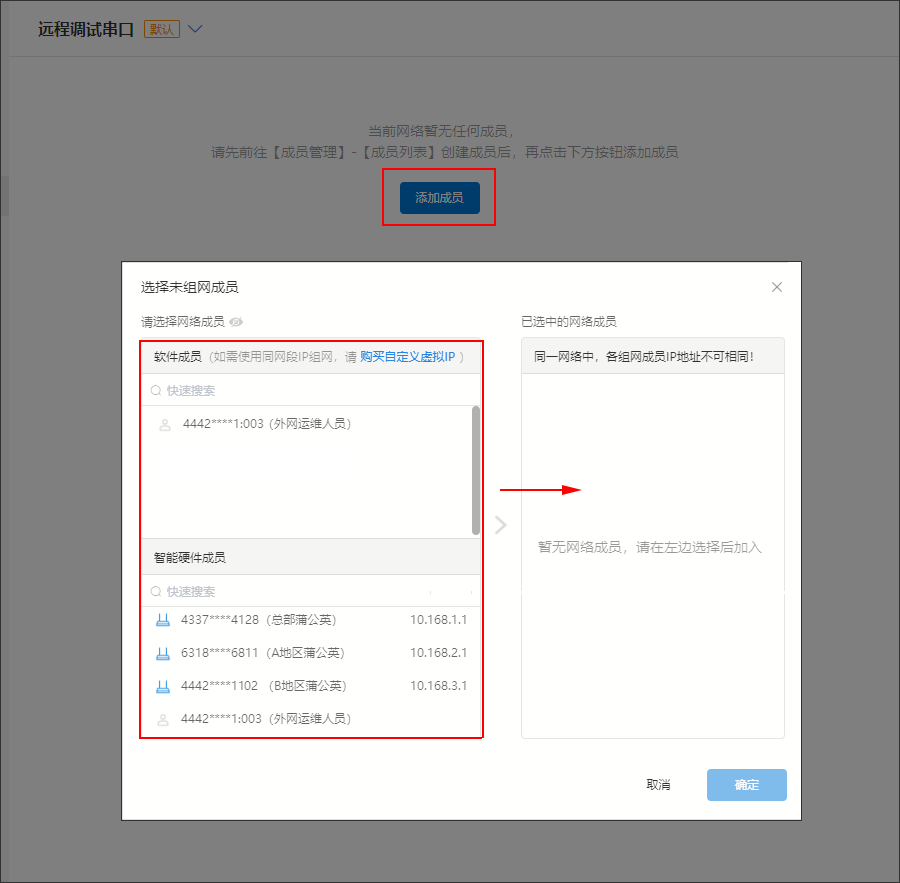

网络创建完成后，可点击添加成员，将需要组网的成员从左侧已绑定或已生成的蒲公英软硬件成员，加入到右侧【已选择的网络成员】列表中即可。
注意：软件及硬件需加入至成员列表中成为为组网成员方可进行组网，且同一网络中，各组网成员IP网段不能相同！

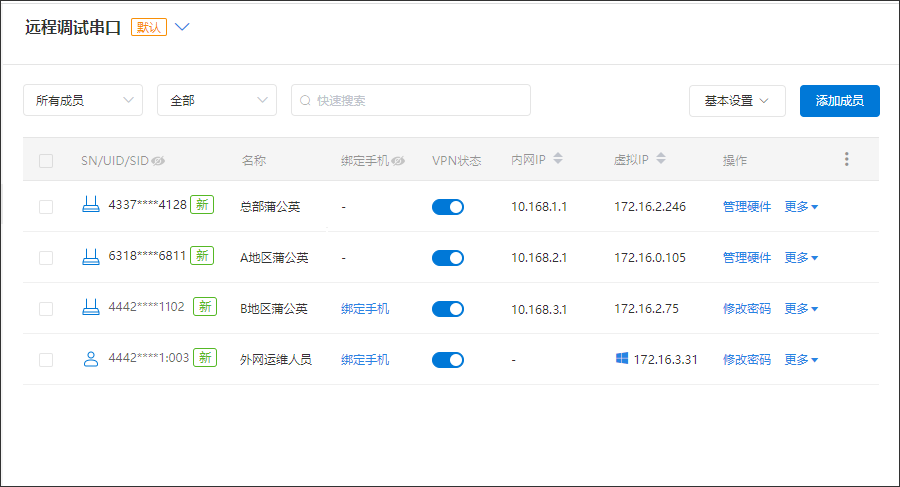

蒲公英智能网络创建成功，下面演示总部及外网运维人员如何调试各地区的串口设备。

5.2.3总部远程调试

总部蒲公英下的电脑，如同在R100A现场，实现异地调试R100A下的串口设备。
在总部电脑下载安装“蒲公英Windows访问端”，无需登录帐号
登录页面底部点击【∨】图标，出现【虚拟串口】，点击【添加】相应串口，即可远程调试串口设备，参考上文步骤5.1

5.2.4运维人员远程调试

外网运维人员如需调试R100A串口设备，除了在电脑下载安装蒲公英客户端外，还需登录创建网络时所添加的软件成员帐号，再添加相应的虚拟串口规则即可。

添加成功后，即可进行远程调试，可参考上文步骤5.1.2
至此，蒲公英R100A产品使用介绍到此完毕。
