1.产品简介

PGY-K1 4G智慧用电控制器（简称：蒲公英K1）专为工业环境设计的智能控制设备，具备远程操控和定时任务功能，可实现对工业设备、生产线或电力系统的自动化管理。
注意：此产品仅具备开关功能, 未提供漏电保护, 请勿替换原有的漏保开关。

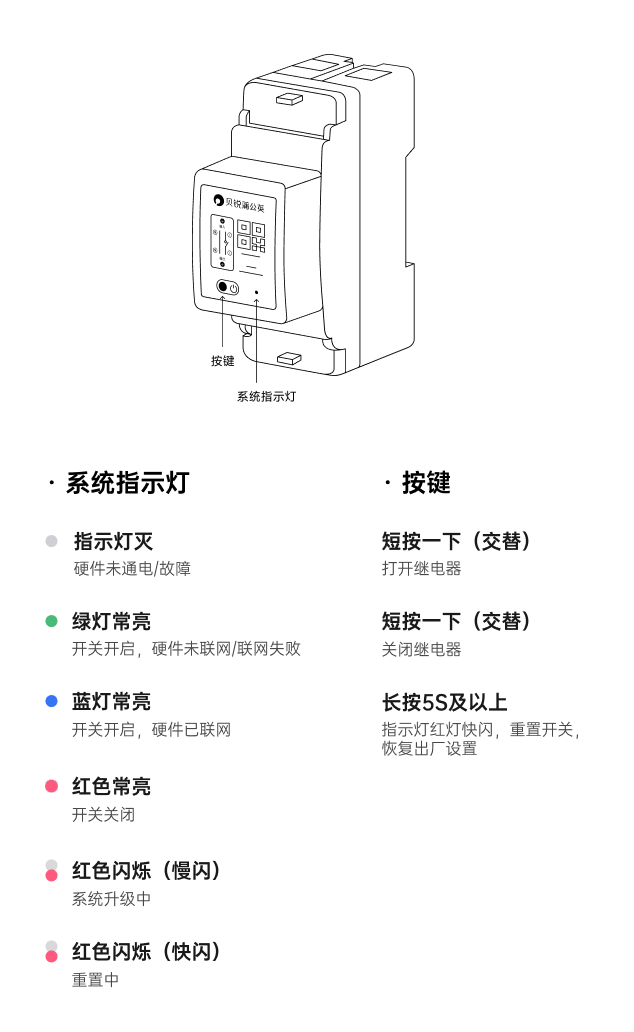

2. 系统指示灯

3.开关接线

3.1 安全警示

危险提示：不当操作可能导致触电、设备损坏或火灾风险。请务必在断电状态下接线，禁止在潮湿、多尘、易燃易爆环境中使用，非专业人员请勿擅自拆解设备。

3.2 接线指导

3.2.1 接线前准备

（1）断电操作：确保设备供电电路已断开（关闭总闸或拔下电源插头），使用验电笔确认无电压残留。
（2）工具与材料：使用绝缘螺丝刀（十字/一字）、剥线钳，推荐使用线径0.5-2.5mm²的铜芯导线，确保导线无破损、氧化。

3.2.2 接线端子识别

设备铭牌设有接线端子标识：
·顶部-左侧为N：零线输入    右侧为L：火线输入
·底部-左侧为N：零线输出    右侧为L：火线输出

3.2.3 接线步骤

（1）剥线与插入
剥去导线绝缘层约5mm，将L/N线对应插入端子，顺时针拧紧螺丝（扭矩0.5-0.8N·m），确保导线无松动、裸露铜丝不超出端子范围。
（2）负载连接
被控设备线缆接入输出端子，注意区分正负极（直流设备）或相线（交流设备），避免短路。
（3）接线检查
①确认火线（L）与零线（N）无反接、无交叉接触；
②所有螺丝已拧紧，导线无受力拉扯。

3.2.4 通电测试

（1）接线完成后，先合上总闸，观察设备电源指示灯是否正常亮起（红灯常亮为正常）；
（2）按下设备物理按键或通过APP远程控制，验证负载是否正常启停，异常时立即断电检查接线。

3.3 潮湿环境使用警示

3.3.1 禁止使用场景

（1）绝对禁止在淋雨、结露、湿度＞90%RH（无冷凝）的环境中安装或使用设备；
（2）避免在靠近水源（如水箱、水管）、蒸汽区域（如锅炉房）或地下潮湿坑道中部署。

3.3.2 防护措施

（1）安装要求：若需在高湿度环境（如户外、地下室）使用，必须搭配IP65及以上防水盒，线缆入口处使用防水接头密封，确保设备本体无直接接触水汽。
（2）定期检查：每月检查防水盒密封圈是否老化、螺丝是否松动，发现受潮立即断电，用干燥软布清洁设备表面及端子，待完全干燥后再通电。

3.3.3 异常处理

若设备因潮湿导致功能异常（如指示灯闪烁、无法联网），立即断开电源，联系售后检测，禁止自行烘干或通电测试。

3.4 其他安全注意事项

1. 专业安装：建议由持电工证人员操作接线，禁止非专业人员改装电路或拆解设备外壳。
2. 过载保护：设备最大负载电流≤63A，禁止接入超过额定功率的电器（如大功率电机需外接接触器）。
3.固件升级：仅支持通过官方APP或Web平台升级固件，禁止使用第三方固件，避免安全漏洞。
重要提示：严格遵循本说明操作，可有效降低安全风险。设备故障请联系客服，切勿擅自维修。

通过以上规范，可确保接线安全与环境适应性，保障设备稳定运行。

4.添加设备

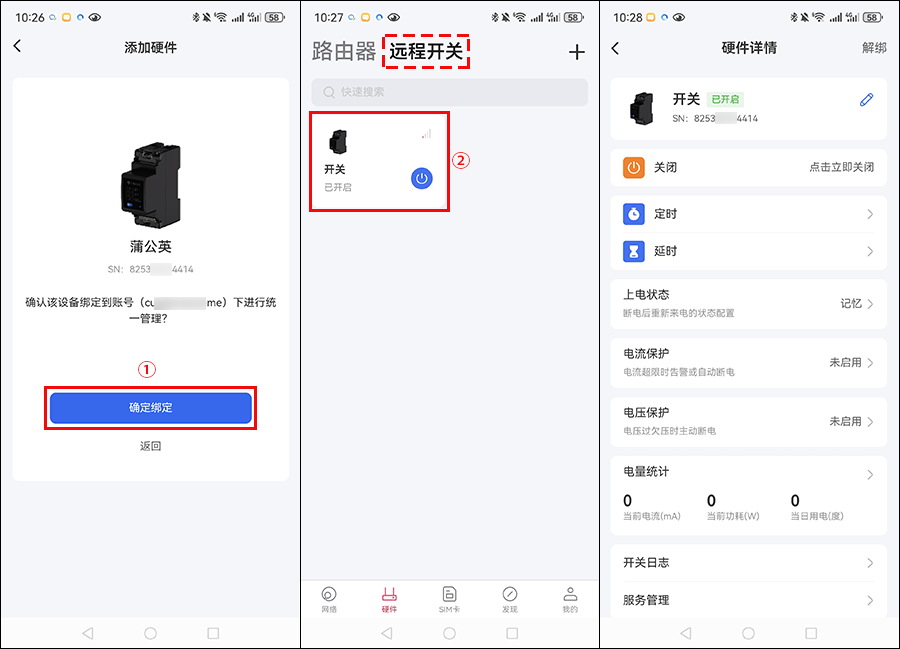

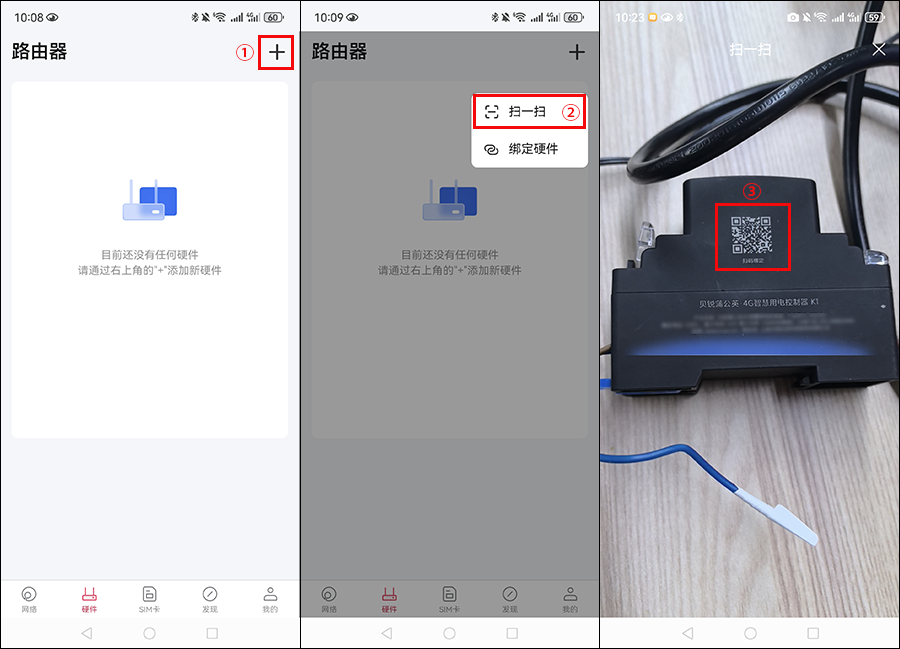

（1）蒲公英K1上电后，在蒲公英管理APP的【硬件】页面，点击右上角【+】，选择【扫一扫】，扫描K1开关身上的QR码，完成硬件的添加操作。

（2）蒲公英K1绑定完成，可在远程开关列表中点击相关设备，进入设备硬件详情，进行远程操作。

5.设备详情

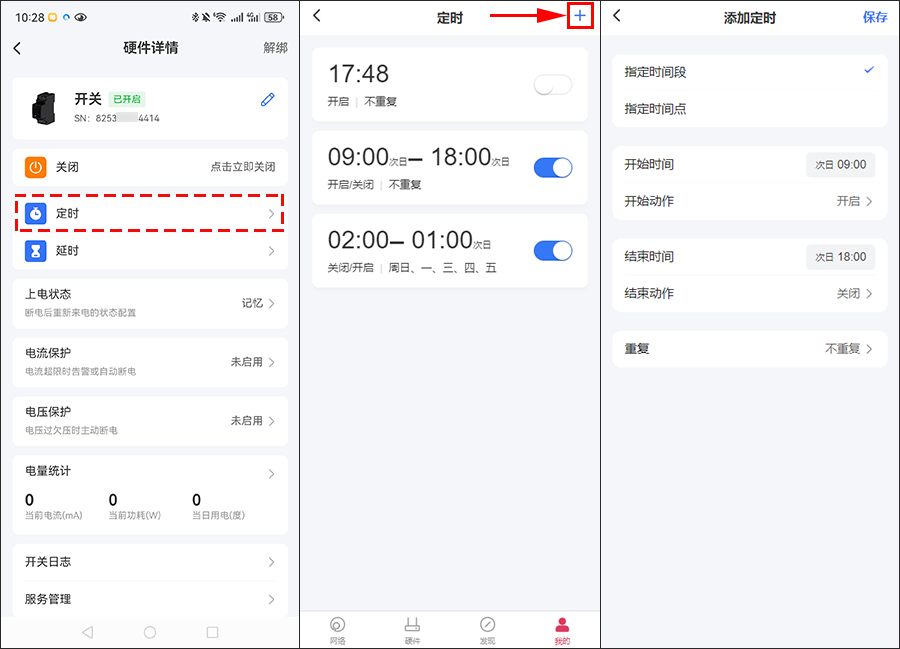

5.1 定时任务

可指定时间段或时间点执行相关动作。

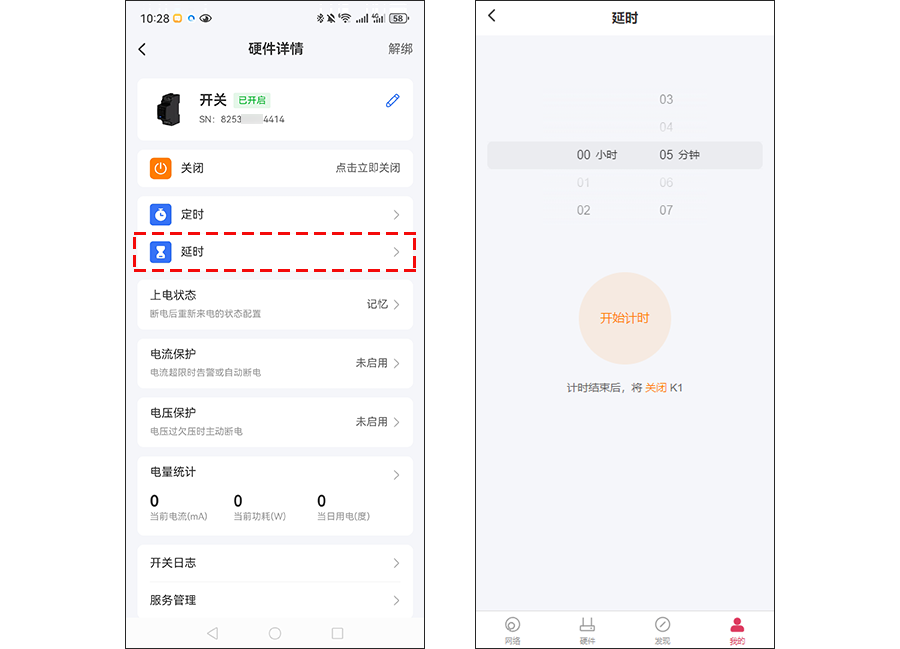

5.2 延时任务

设置倒计时，计时结束后，将关闭蒲公英K1。

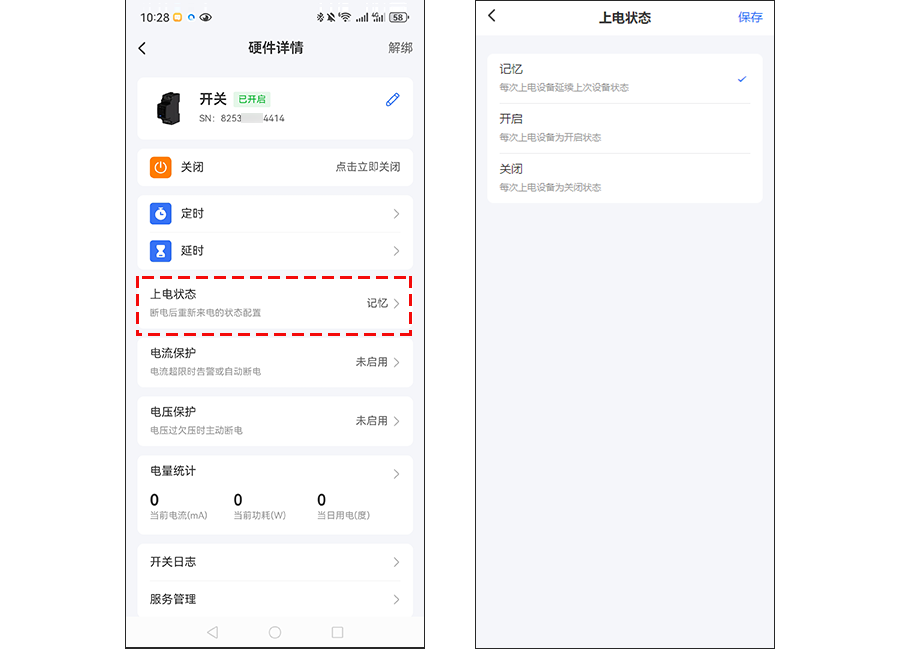

5.3 上电状态

设置蒲公英K1在断电后重新来电的状态。

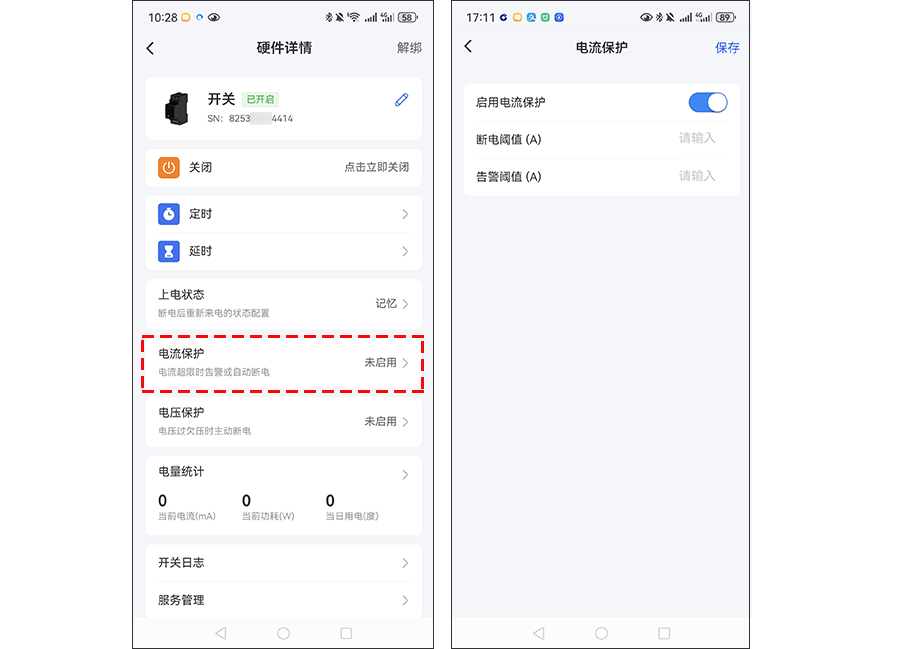

5.4 电流保护

设置蒲公英K1的断电阈值及告警阈值，超过阈值后将进行断电保护。

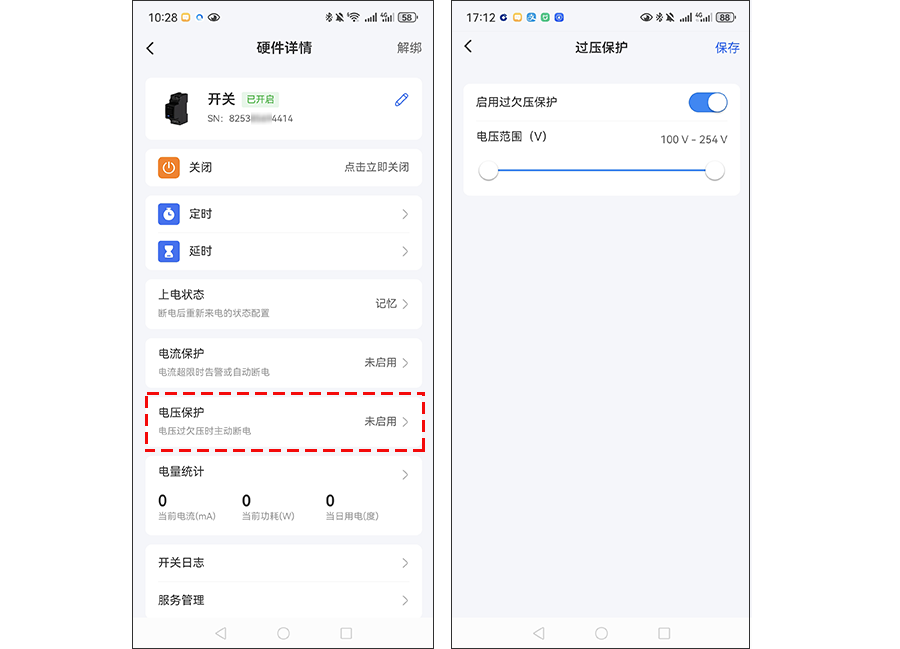

5.5 电压保护

设置蒲公英K1欠压保护，若电压不在设置范围值内将进行断电保护。

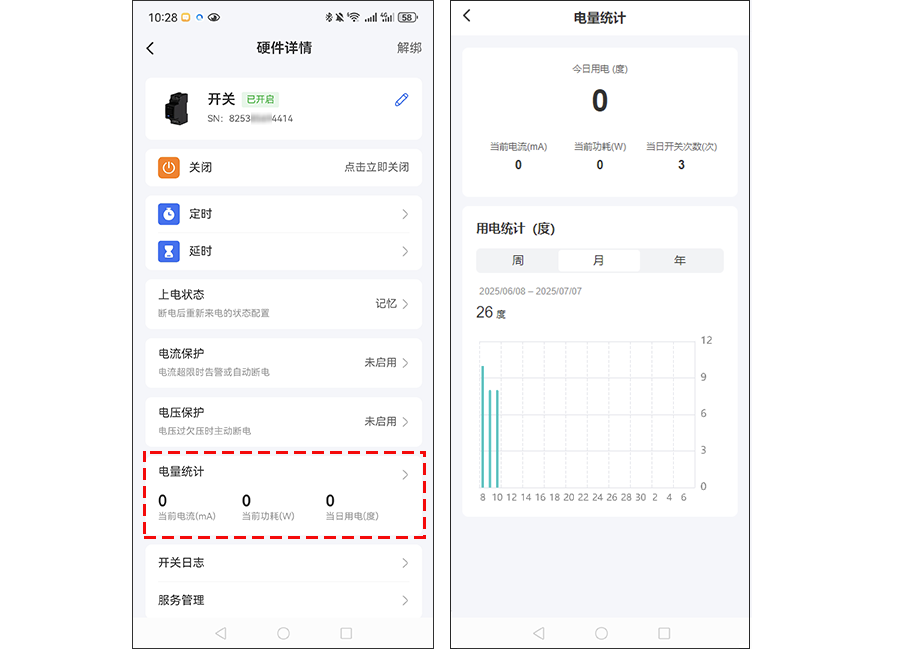

5.6 电量统计

显示蒲公英K1当天、周、月、年的用电信息。

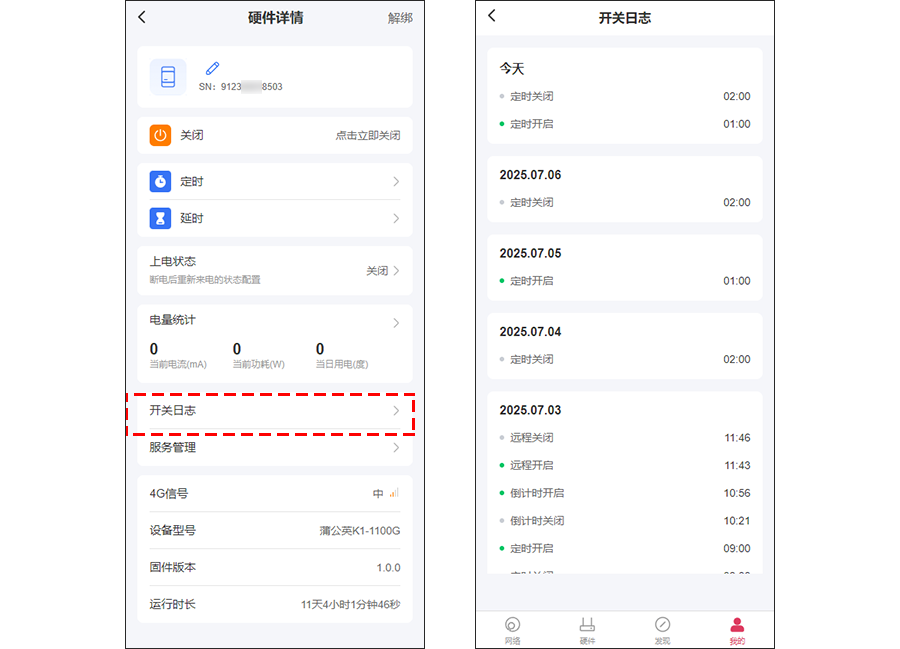

5.7 开关日志

查看蒲公英K1历史开关日志记录。

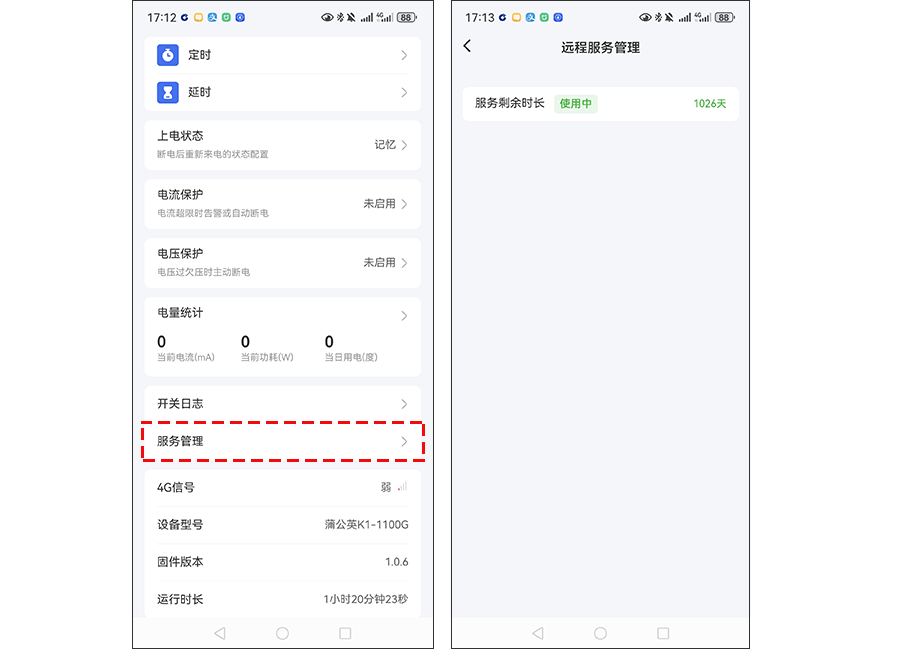

5.8 服务与管理

显示当前远程服务时长，若远程服务市场到期，蒲公英K1将变为离线状态，用户无法对蒲公英K1进行远程操作。

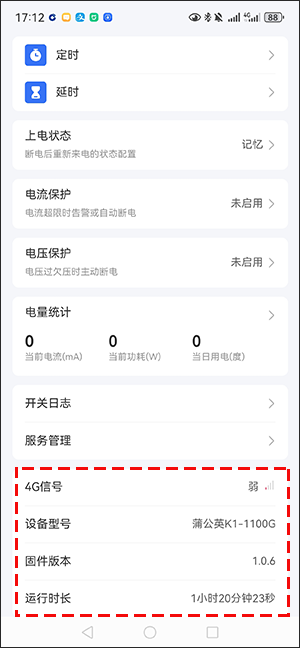

6.设备信息

显示蒲公英K1的4G信号、设备型号、固件版本及运行时长。
