E100 Pro使用教程

更新日期：2026-07-13 10:04:53

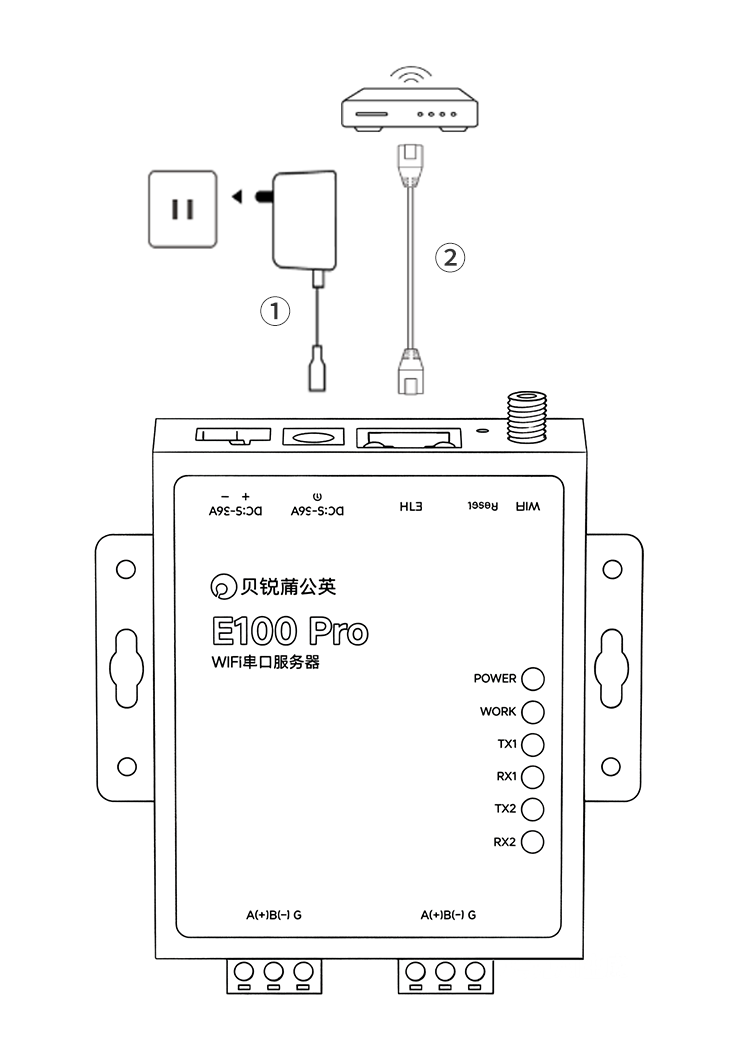

1.接线联网

连接电源并通过网线将蒲公英E100 Pro连接到光猫/路由器LAN口下。

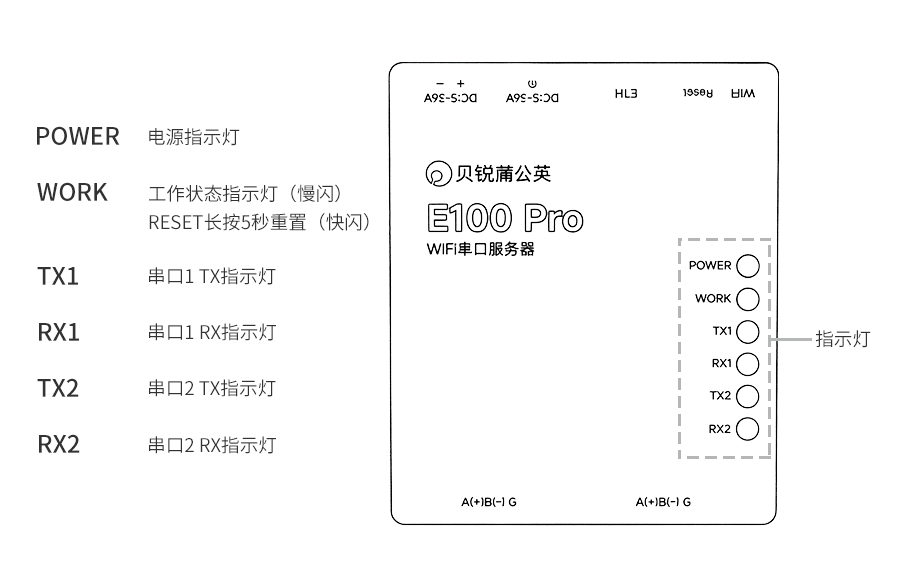

2. 设备指示灯介绍

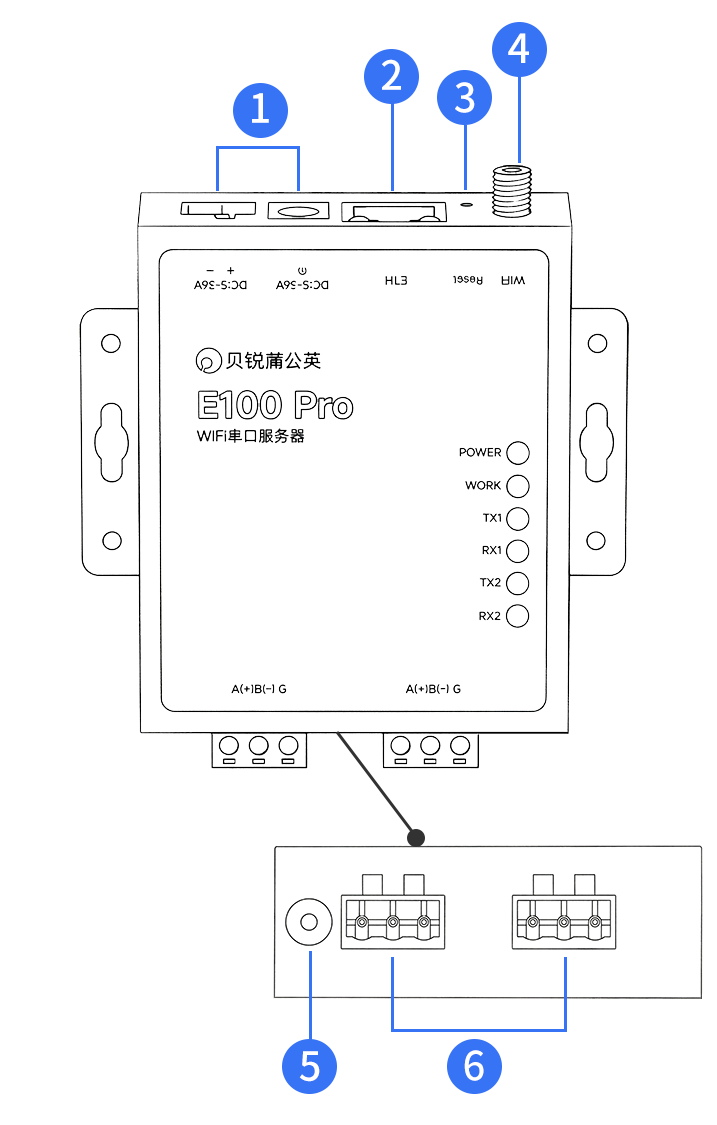

3. 接口介绍

4.端子连接

端子提供RS485接口模式，在使用前需要将对应的线接到端子上。安装时将端子从设备上取下，将端子上的锁紧螺钉旋松，将对应线缆插入端子后将螺钉锁紧。各线序如图所示。

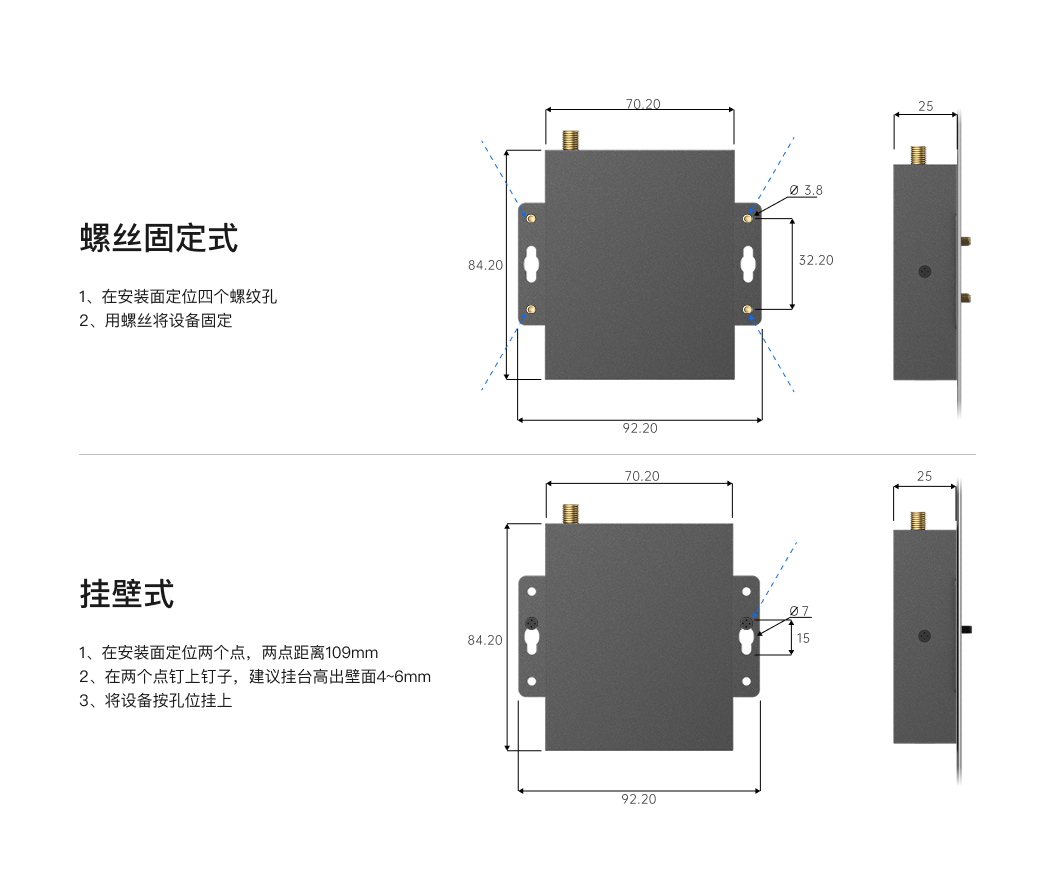

5.安装场景

6. 本地管理设置

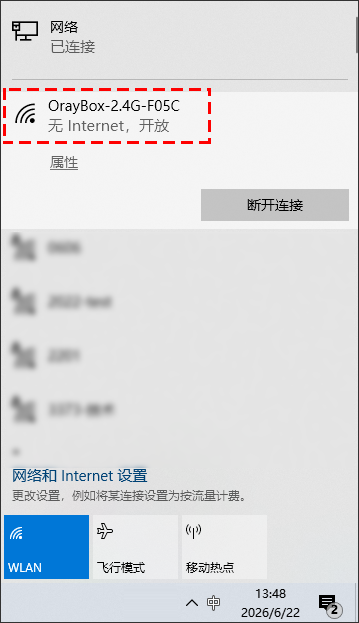

（1）蒲公英E100 Pro串口服务器安装好WiFi天线后，可使用电脑搜索连接蒲公英E100 Pro的默认无密码的WiFi进行登录本地管理平台；WiFi名称为OrayBox-2.4G-XXXX（XXXX为MAC地址后4位）。

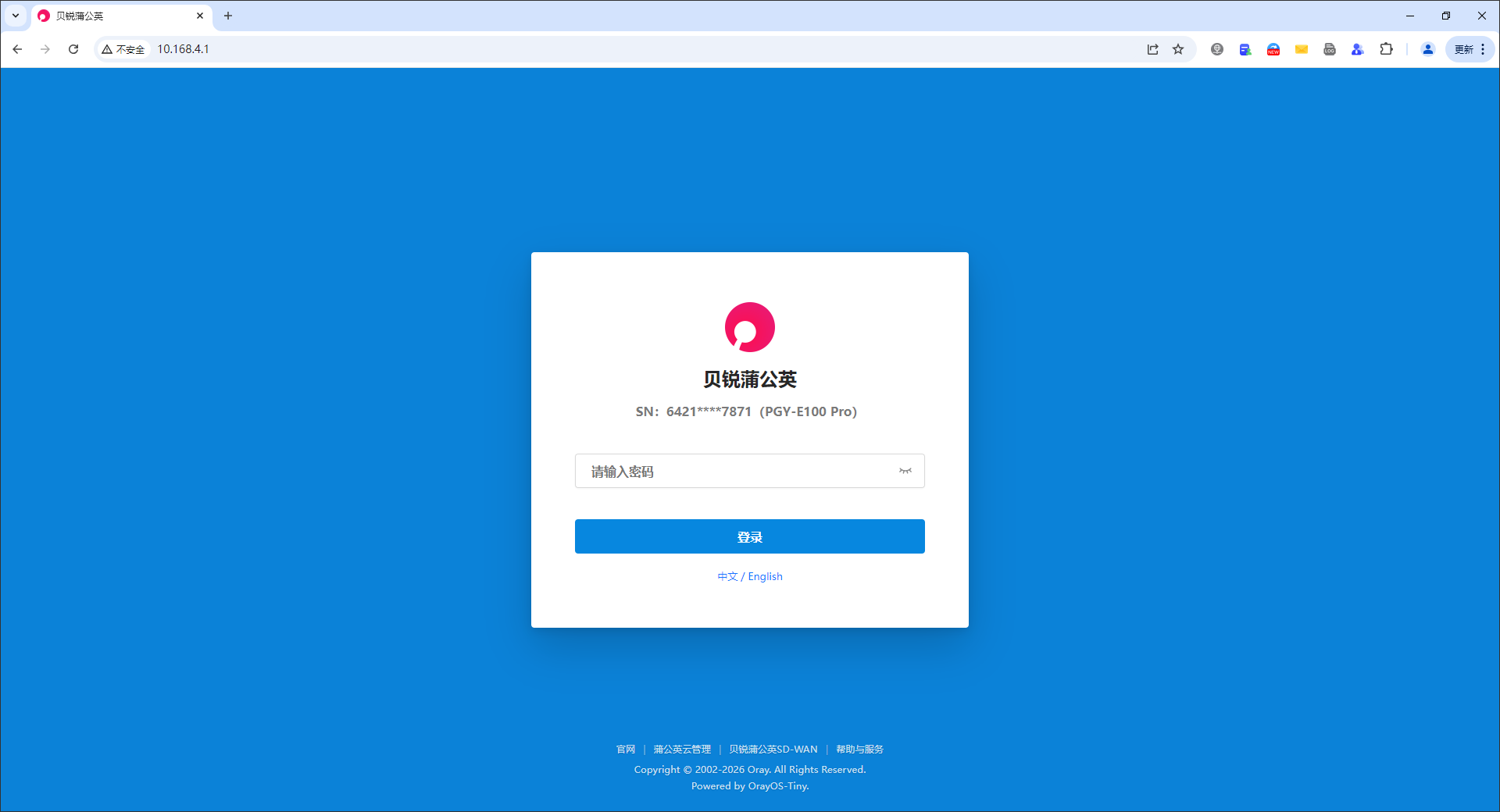

（2）浏览器输入本地管理IP地址10.168.4.1，即可打开本地管理平台登录页。默认登录密码为admin。

注意：若电脑使用有线方式连接蒲公英E100 Pro串口服务器进入本地管理界面，浏览器输入的本地管理IP地址为10.168.5.1。

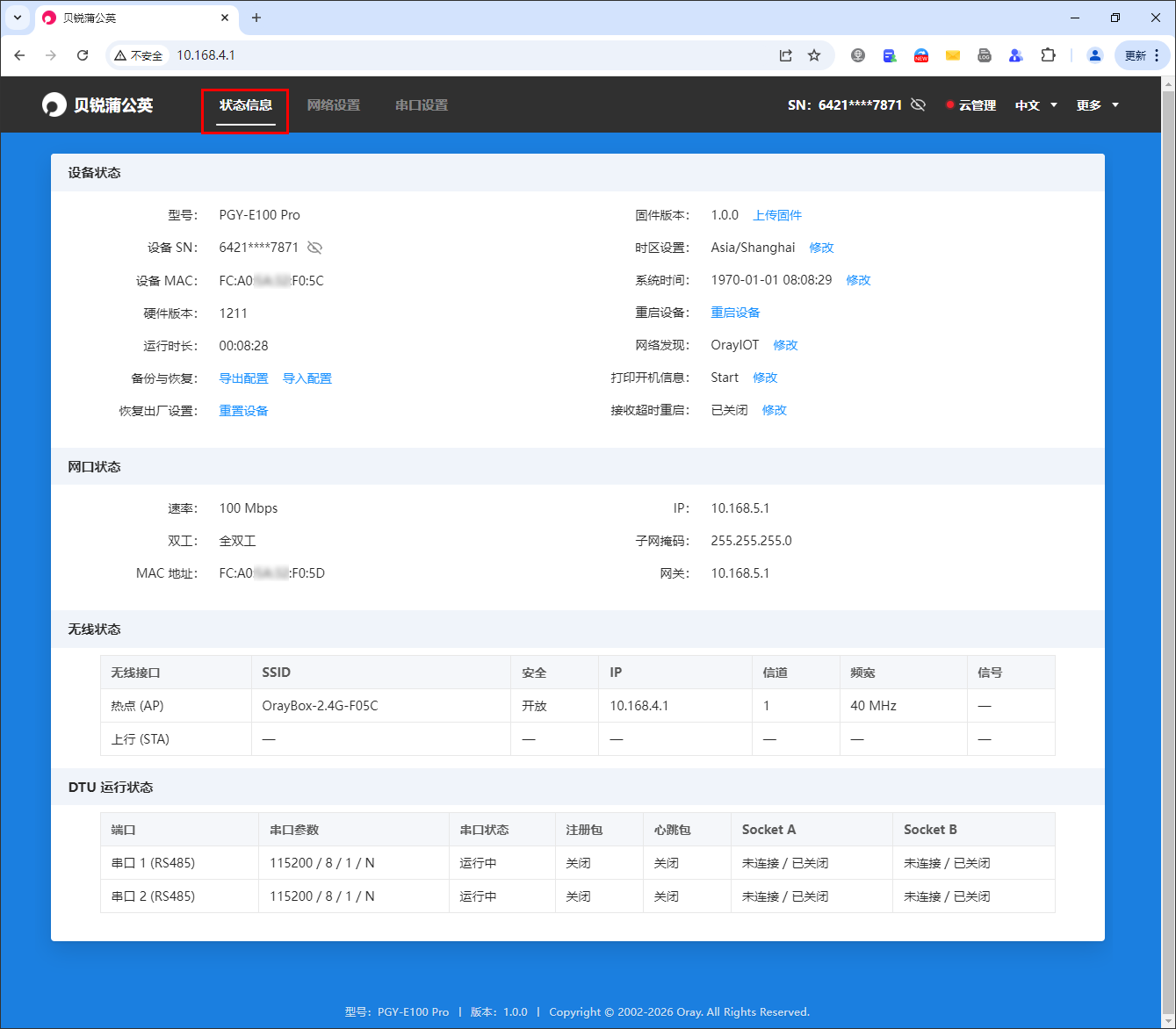

6.1状态信息

主要展示设备运行、网络、无线及DTU串口模块的状态详情。

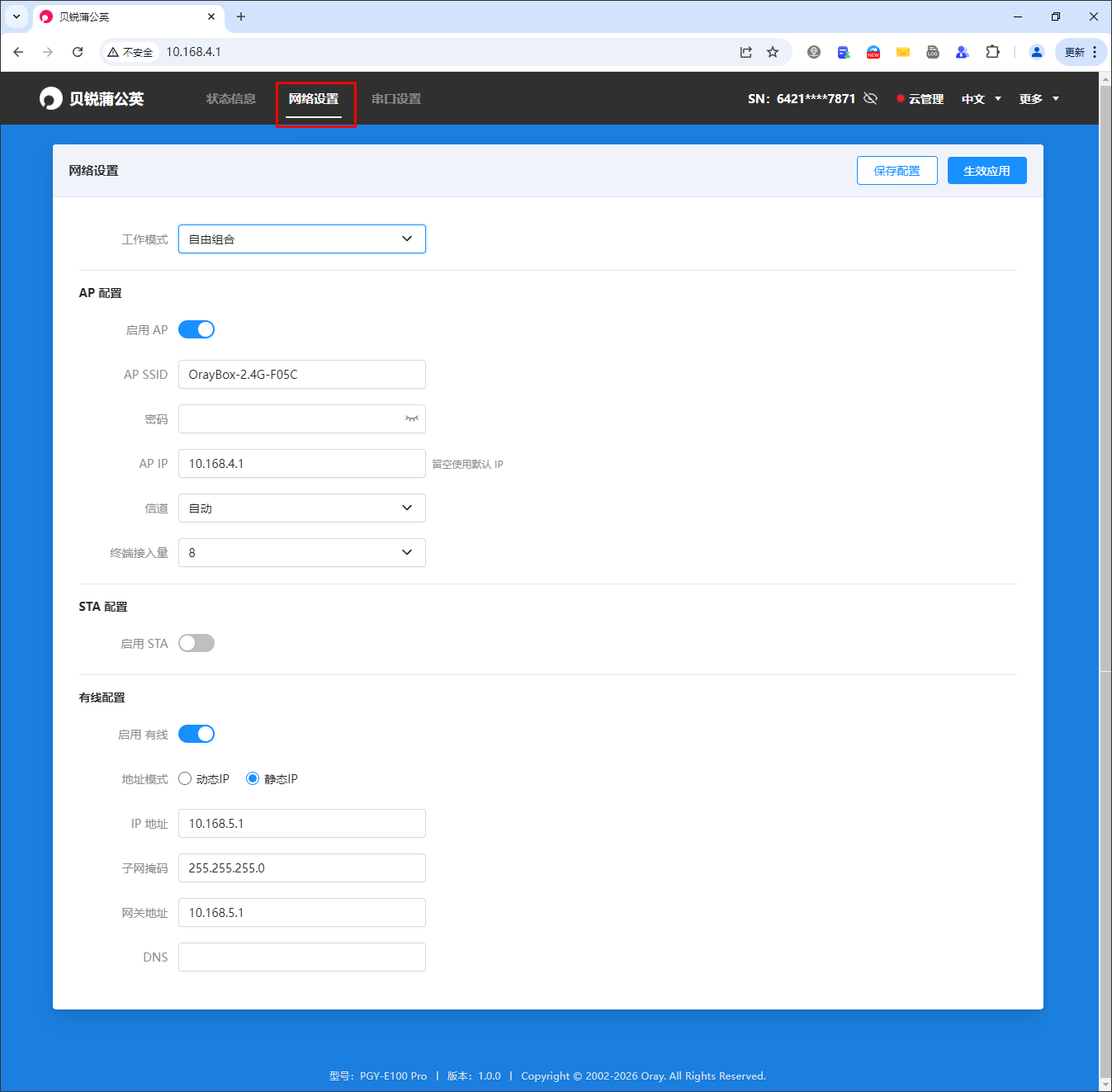

6.2网络设置

用户可在此页面配置设备的核心网络参数，参数设置决定了设备如何接入网络、如何提供无线服务以及如何被其他设备访问，是企业组网、远程运维或家庭网络扩展的核心配置入口。
网络设置默认开启无密码的AP模式（WiFi）以及静态有线上网方式。

6.2.1工作模式

（1）仅AP
蒲公英E100 Pro串口服务器仅开启AP模式（WiFi）供用户访问本地管理平台。此时网口为WAN口。

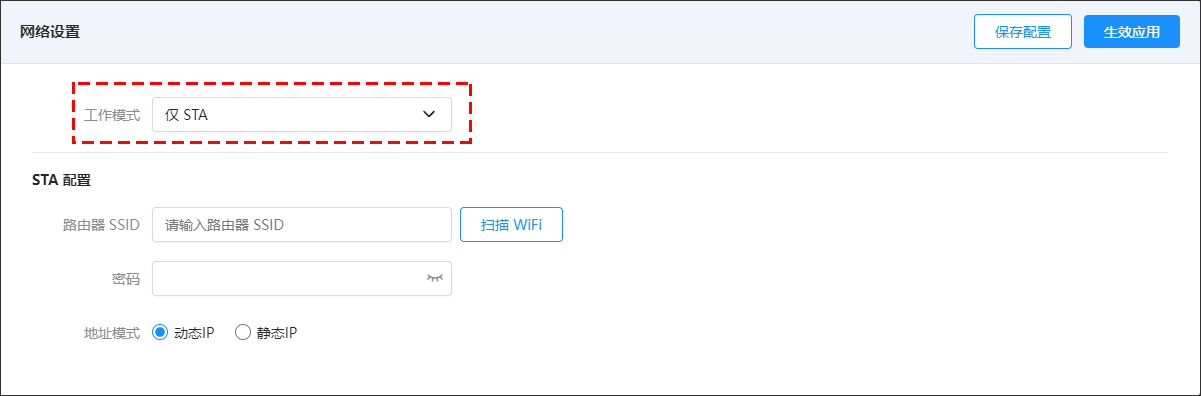

（2）仅STA
蒲公英E100 Pro串口服务器连接周边的无线网络来接入互联网。用户可接入与蒲公英E100 Pro相同网络进行管理蒲公英E100 Pro或采集蒲公英E100 Pro下联的传感器。

注意：开启仅STA模式不影响网口作为LAN口使用。

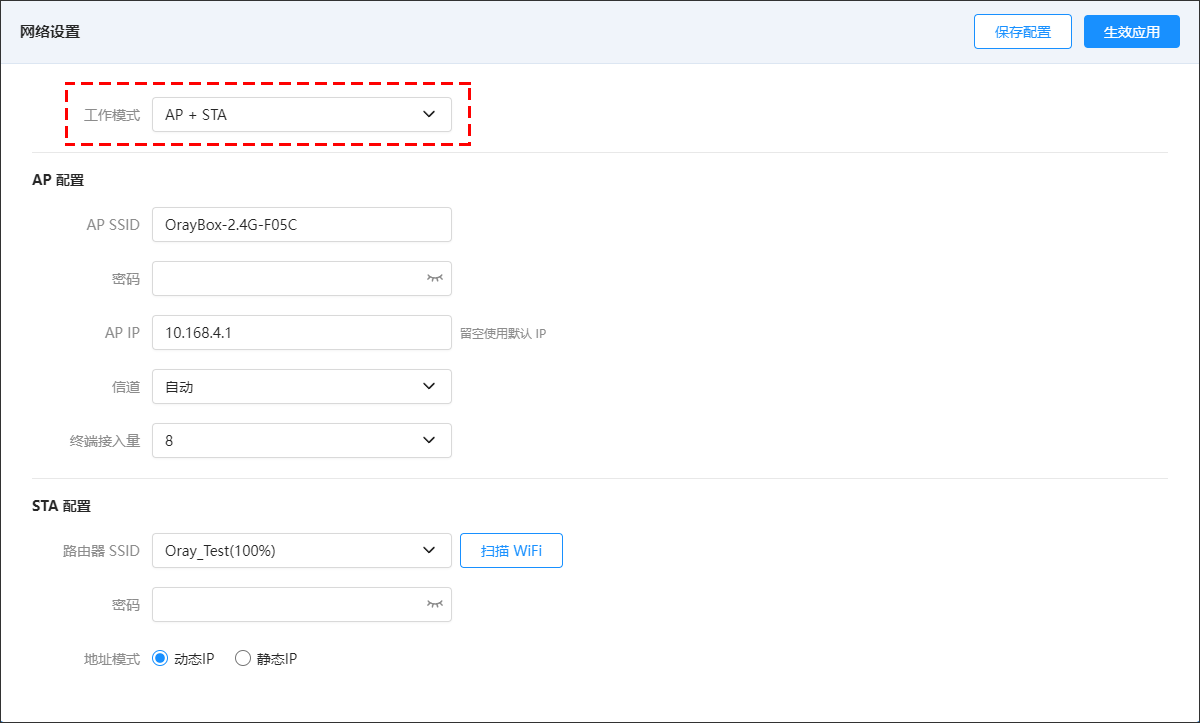

（3）AP+STA
蒲公英E100 Pro串口服务器开启AP模式（WiFi）及STA模式（无线中继）。

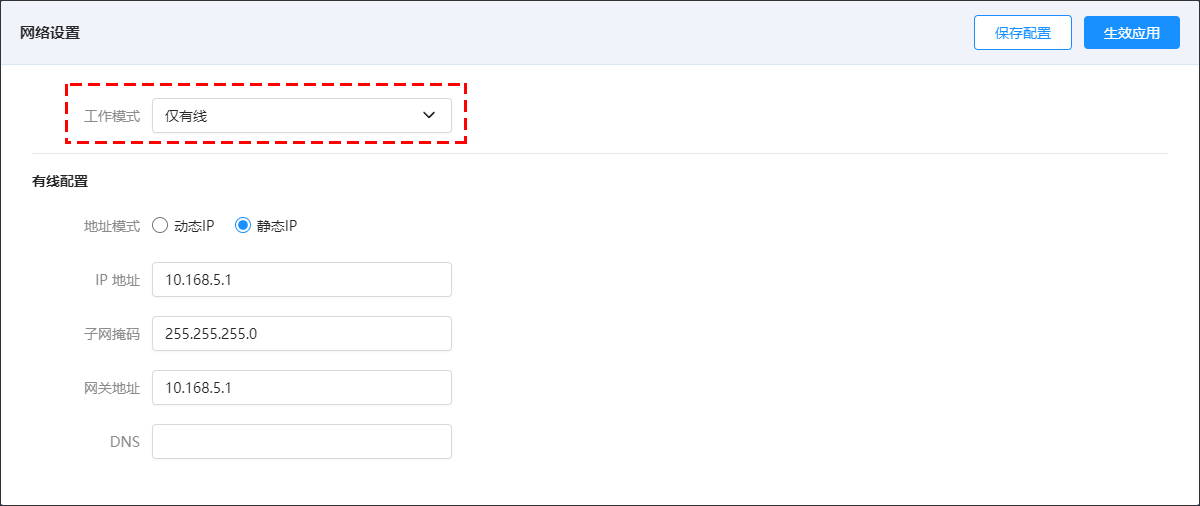

（4）仅有线
蒲公英E100 Pro的WiFi无法使用，只可以通过网口接入互联网。用户可根据实际情况设置网口获取IP的方式。

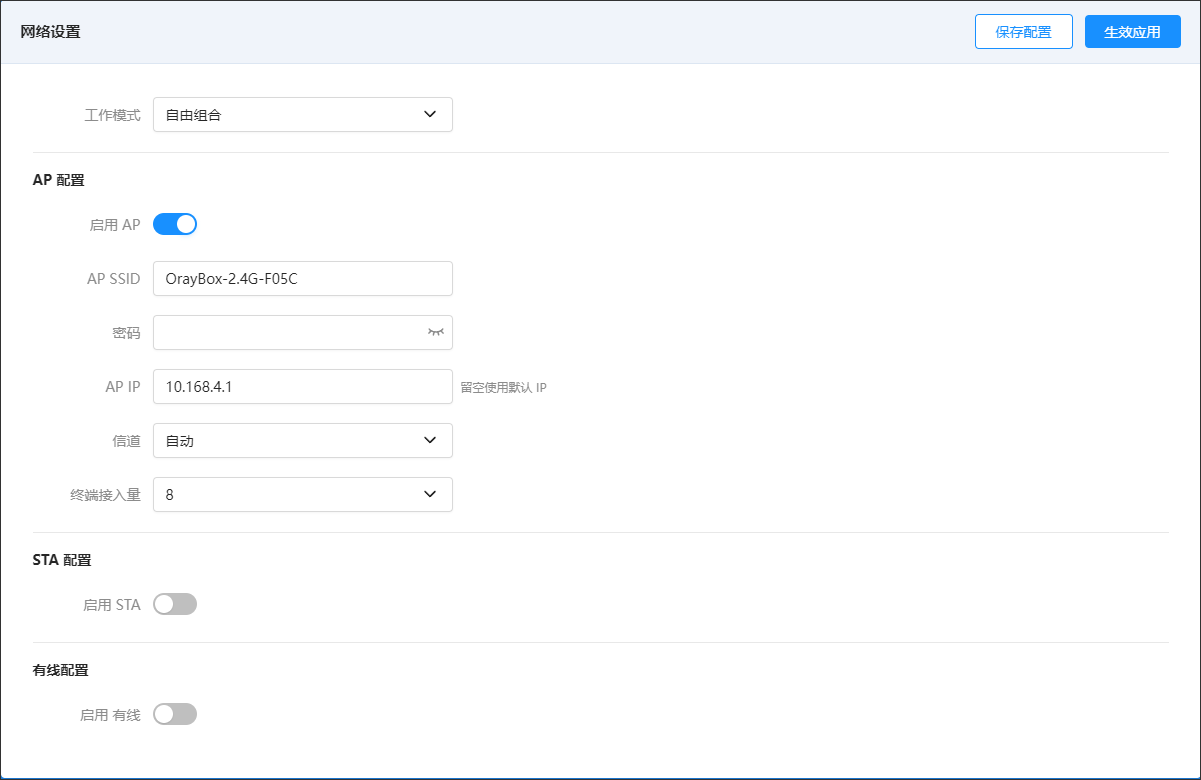

（5）自由组合
可根据实际情况，自定义蒲公英E100 Pro的网络工作模式。

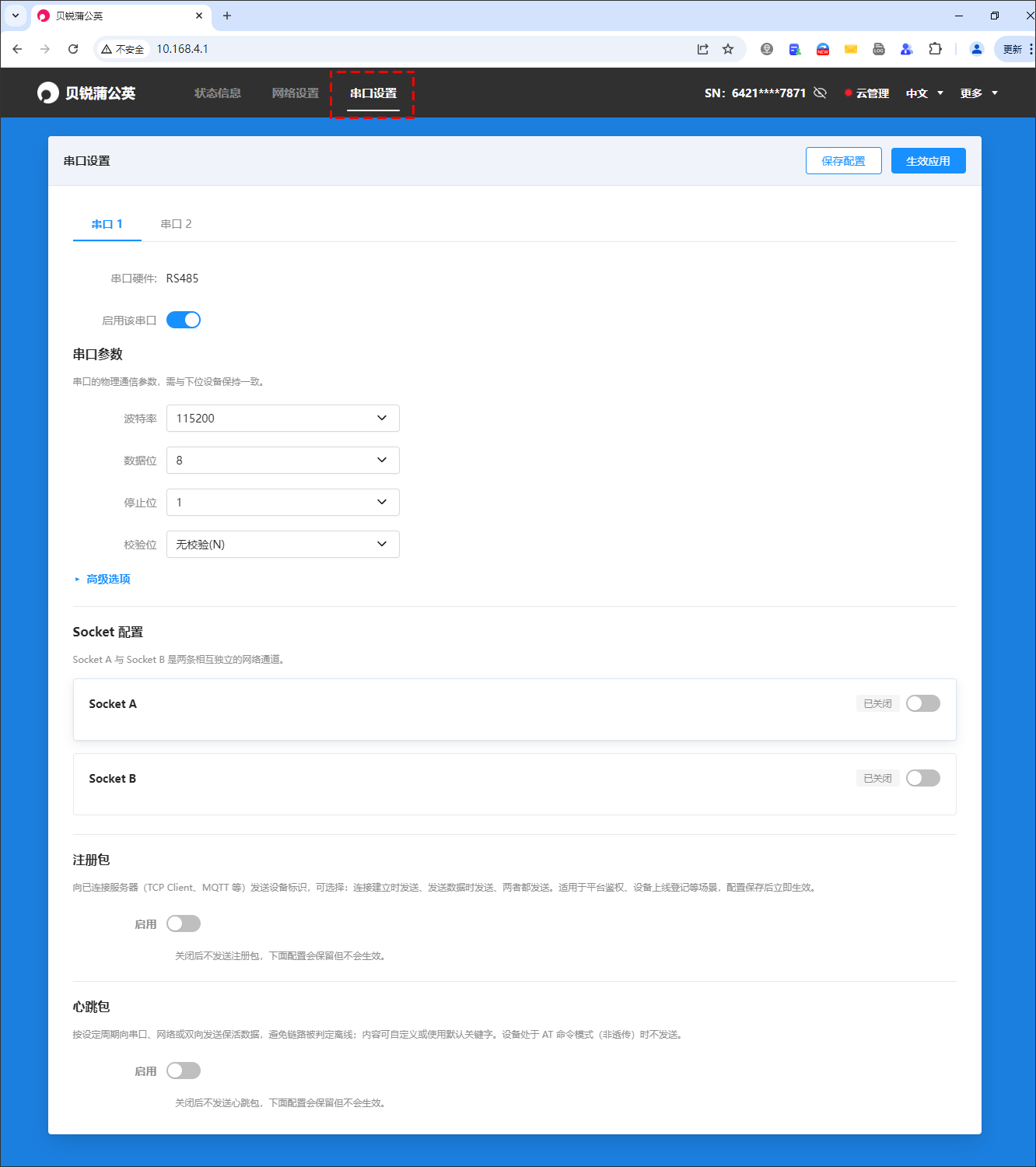

6.3串口设置

蒲公英E100 Pro有2个RS485串口，该界面配置RS485 串口与下位机（如传感器、PLC、电表等）进行数据通信的参数。

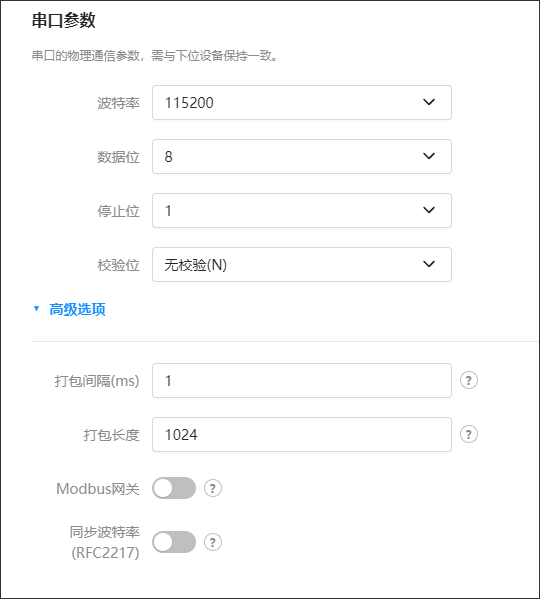

6.3.1 串口参数

用户可设定串口的波特率（默认为115200）、数据位（默认为8）、停止位（默认为1）、校验位（默认为无校验），这些参数必须与连接的终端设备完全一致，否则会导致通信失败。

内容	说明
波特率	指单位时间内传输的数据位数，适当的波特率可保证串口通讯的稳定和准确。一般情况下，默认即可
数据位	指每个字符传输的位数。数据位应当与串口设备的设置保持一致
停止位	指字符传输完毕后等待一段时间后再停止传输的方式。需要根据具体设备进行设置
校验位	用来检测并纠正数据传输中的错误。需要根据具体设备进行设置（可为空）
打包间隔(ms)	默认设为1毫秒，指设备在接收到最后一个字节后，等待1毫秒若无新数据到来，则将已接收的数据打包发送。这个值越小，响应越快，但可能产生更多小包；值越大，打包效率越高，但延迟增加。适用于对实时性要求高的场景，如工业控制指令下发
打包长度	默认设为1024字节，指当累计接收到1024字节数据时，无论是否达到打包间隔时间，都会立即打包发送。这个值应根据实际协议帧长或缓冲区大小设定，避免数据溢出或过度分包。常用于固定长度协议或大数据块传输，如电表抄表、PLC数据上传
Modbus网关	默认关闭状态。若开启，设备会自动将串口接收到的Modbus RTU/ASCII协议数据转换为Modbus TCP协议，通过网络发送给上位机或云平台，无需额外开发协议转换程序。适用于需要将传统Modbus设备接入物联网平台的场景，如智能楼宇、能源管理系统
同步波特率（RFC2217）	默认关闭状态。该功能允许设备在与远程服务器建立连接时，通过网络协商动态调整串口波特率，避免因本地与远端波特率不匹配导致通信失败。特别适用于远程调试、多设备混用或不确定对端参数的场合，提升部署灵活性

6.3.2 Socket设置

用于设置设备通过TCP/IP网络与远程服务器或客户端进行数据通信的参数。这些设置共同决定了设备如何通过网络与上位机、云平台或第三方系统进行稳定、可靠的数据交互，是工业物联网、远程监控、自动化控制等场景中的关键配置环节。
Socket A/B 独立通道：提供两个独立的Socket通道，可同时连接不同服务器或使用不同协议，适用于多路数据采集、主备冗余或协议隔离场景。

内容	说明
模式	默认设置为“TCP Client”，表示设备将主动发起连接请求，作为客户端连接到指定的服务器。若需接收外部连接，可切换为“TCP Server”模式，TCP Server模式下最多可接入8个客户端
服务器地址	填写目标服务器的 IP 地址或域名，设备将根据此地址建立网络连接。例如，若服务器部署在云端，此处应填入公网 IP 或域名
服务器端口	指定服务器上监听服务的端口号（如 8080、502 等），必须与服务器端配置的端口一致，否则连接失败
本地端口	可选填，用于指定设备自身使用的源端口号。通常设为 0 表示由系统自动分配，若需固定端口或防火墙策略限制，可手动指定

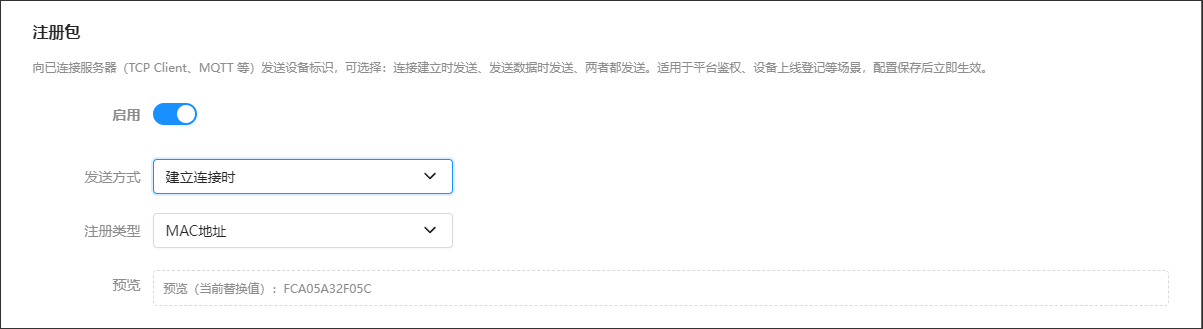

6.3.3 注册包

用于在设备与服务器建立TCP连接时自动发送一段预设数据，以实现身份识别、状态上报或协议握手。该功能常用于工业物联网、远程监控等场景，确保服务器能准确识别并管理接入的设备。

内容	说明
发送方式	当前选择“建立连接时”，意味着注册包仅在连接建立的瞬间发送一次。还支持“发送数据时”或“都发送”，可根据业务需求调整。
注册类型	当前选择“MAC地址”，表示注册包内容为设备的物理网卡地址（如FCA9XXXX955C），这是设备唯一标识，便于服务器进行绑定和权限校验。也可选择“自定义字符串”或“SN码”。
预览	显示当前配置的注册包内容，即设备当前的MAC地址，方便用户核对是否正确。

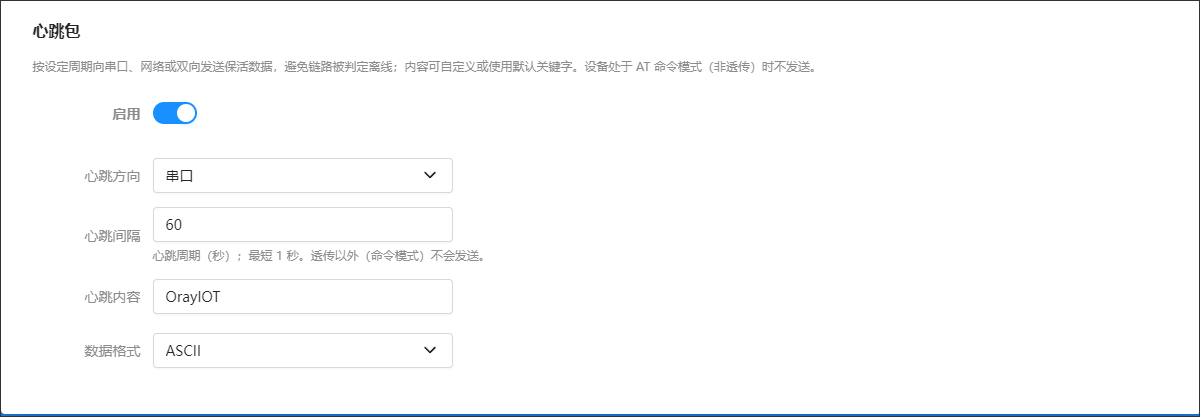

6.3.4 心跳包

用于在设备与服务器之间建立并维持长连接时，通过定时发送探测数据包来确认链路是否存活。该功能的核心作用是防止因网络空闲、防火墙超时或NAT设备清理而导致的“假死”连接，确保通信稳定可靠。

内容	说明
心跳方向	当前选择“串口”，表示心跳包由设备的串口端发起，通常用于向连接的PLC、传感器等下位机发送探测信号，确认其是否在线。也可选择“网络”或“网络+串口”方向，用于向远程服务器发送心跳或远程服务器+下位机发送心跳。
心跳间隔	默认设为60秒，指设备每隔60秒自动发送一次心跳包。该值应根据网络环境和业务需求调整，过短会增加带宽负担，过长则可能无法及时发现断线。
心跳内容	默认填写“OrayIOT”，这是自定义的心跳包数据内容，用于标识设备身份或携带简单状态信息。服务器收到后可据此判断设备是否正常，也可用于触发特定业务逻辑。
数据格式	当前选择“ASCII”，表示心跳包以纯文本形式发送，便于调试和解析。也可选择“HEX”等二进制格式，适用于协议要求严格的场景。
