R200使用教程

更新日期：2026-07-09 15:46:58

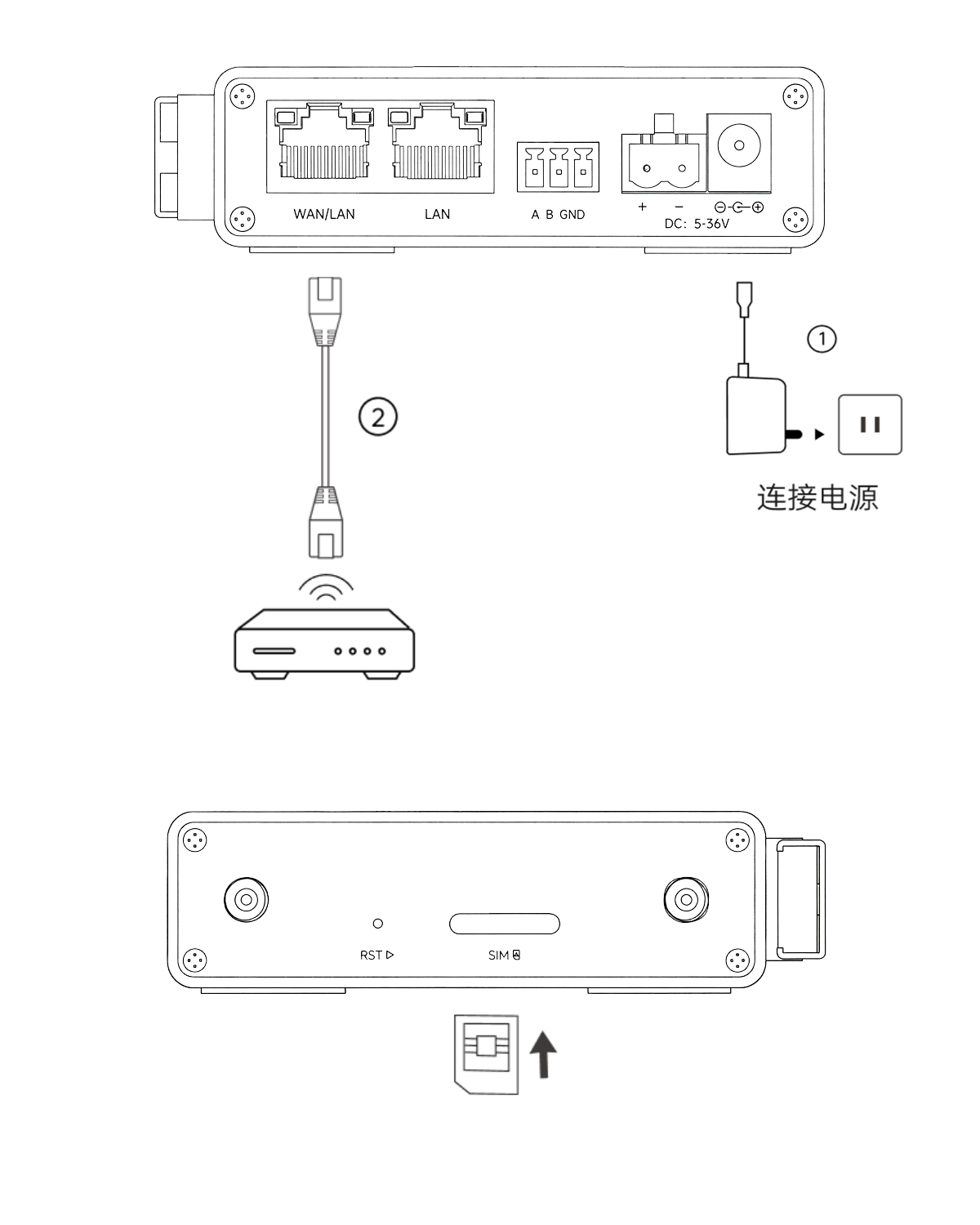

1.接线联网

连接电源并通过网线将R200 连接到光猫/路由器LAN口下。

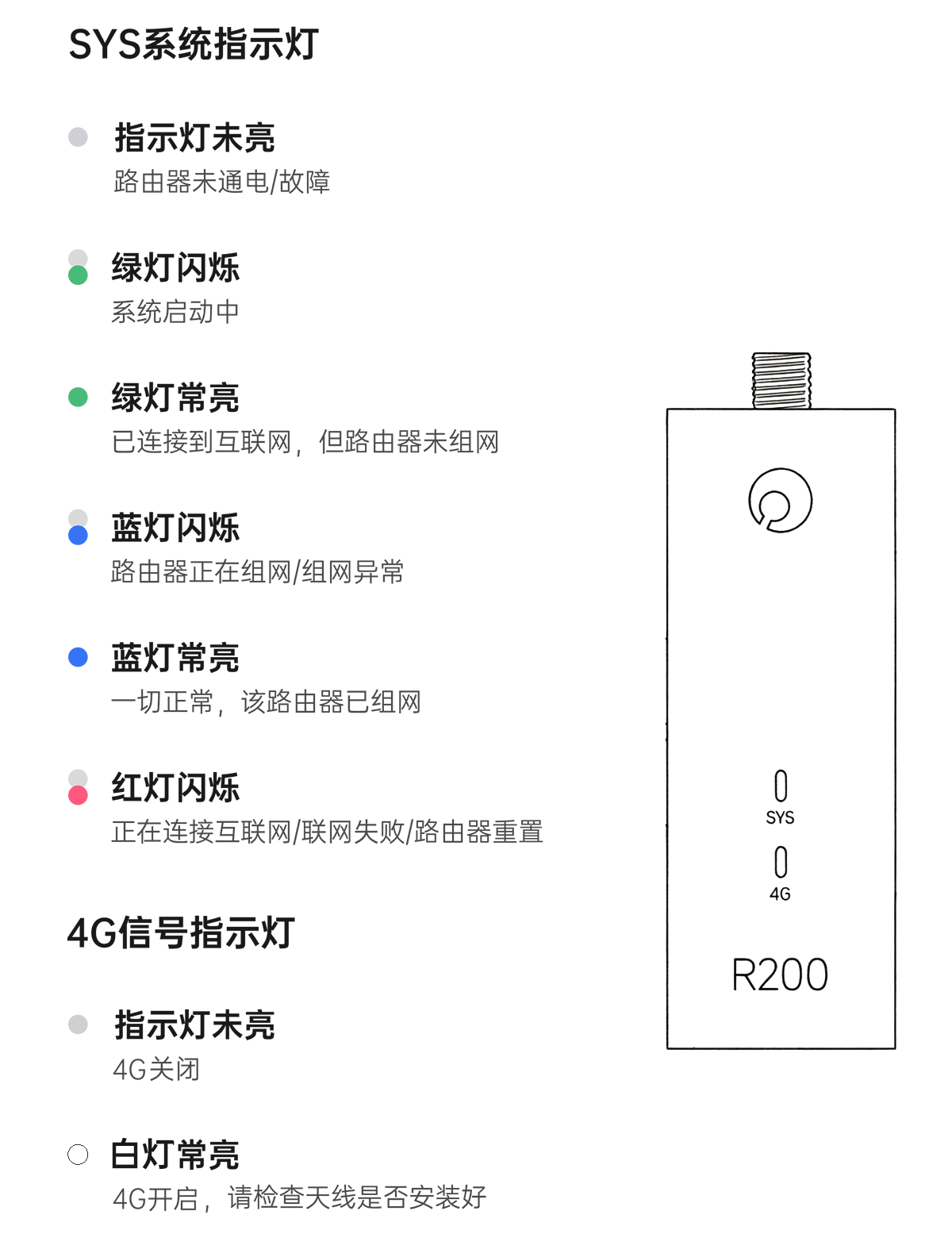

2.指示灯介绍

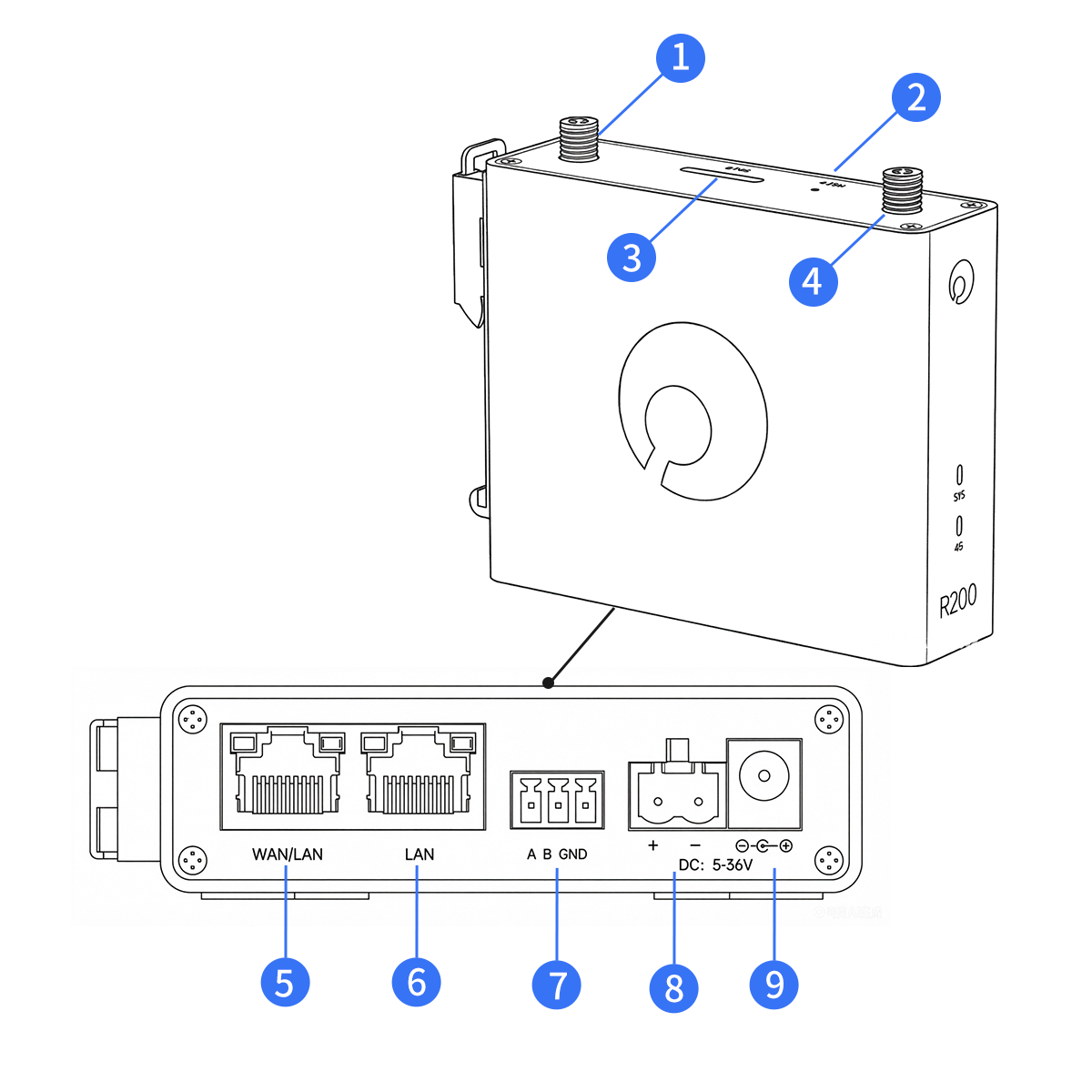

3.接口介绍

4.端子连接

端子提供RS485接口模式，在使用前需要将对应的线接到端子上。安装时将端子从设备上取下，将端子上的锁紧螺钉旋松，将对应线缆插入端子后将螺钉锁紧。各线序如图所示。

5.绑定设备

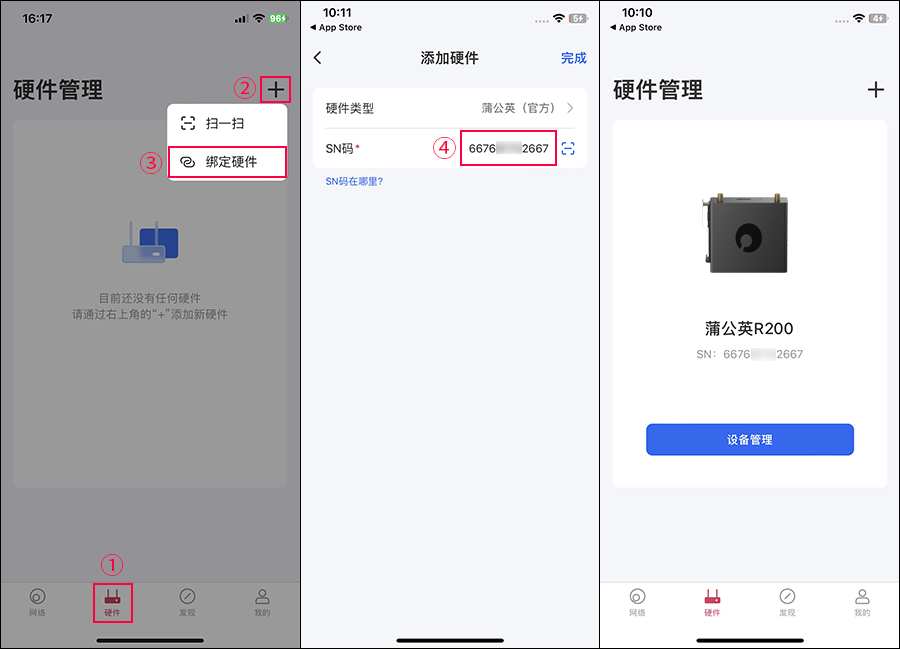

下载并登录贝锐蒲公英管理APP，点击【硬件】->【+】->【绑定硬件】，输入路由器SN码，完成设备绑定。

5.1 初始化设置

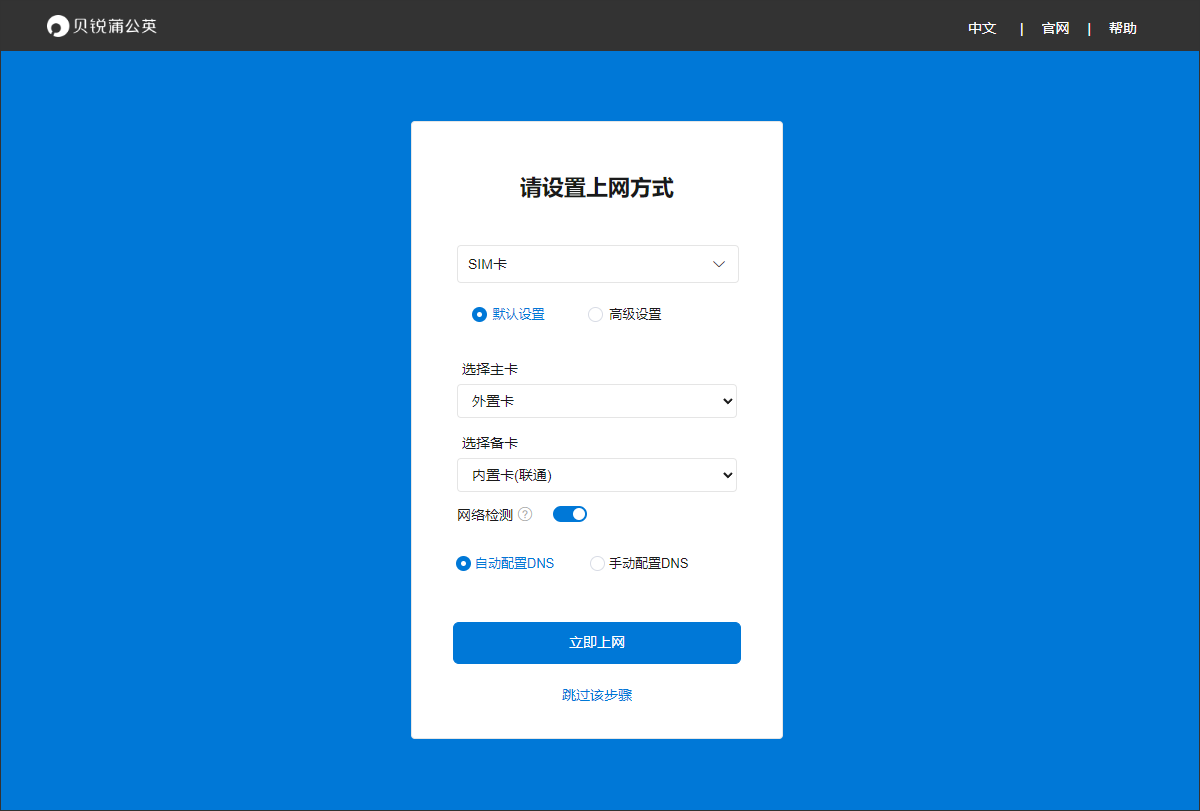

（上网方式默认为 APN(4G) 上网，可在初始化配置中切换上网方式）
电脑通过网线/WiFi连接到路由器，浏览器访问http://oraybox.com ，按照指引完成初始化设置。

5.2 切换上网方式

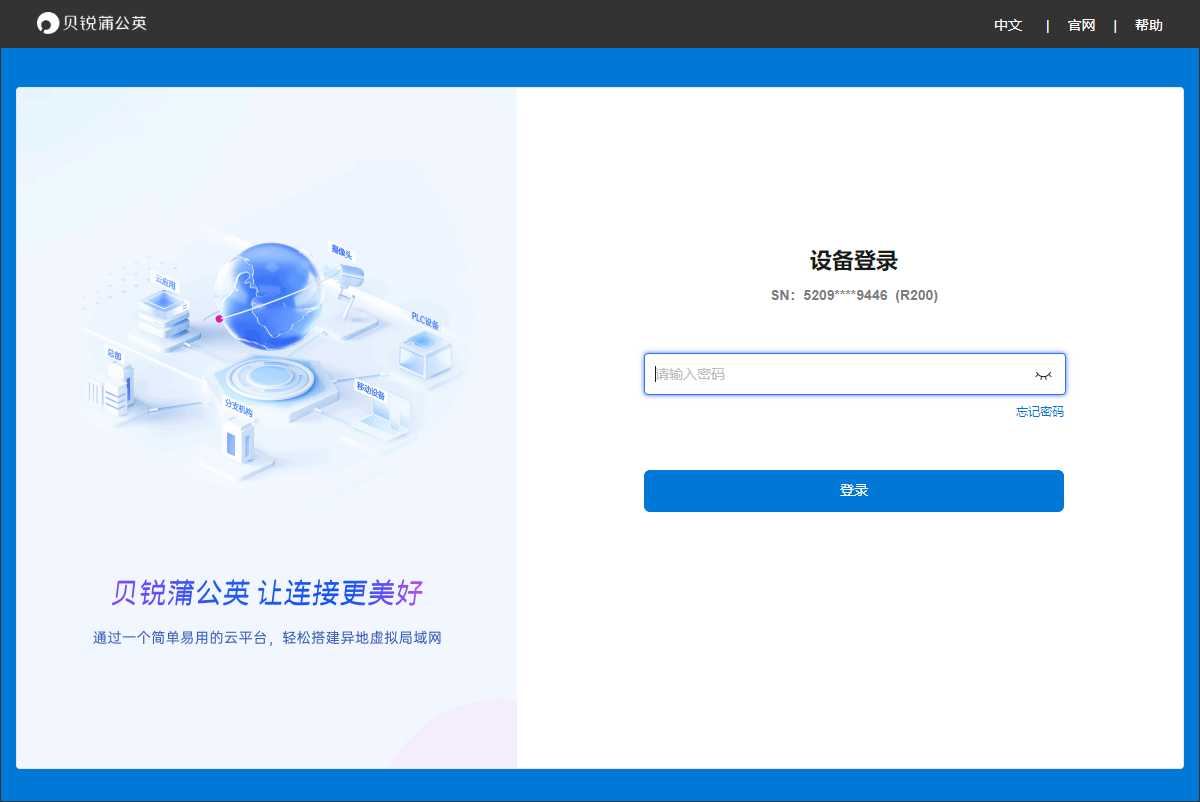

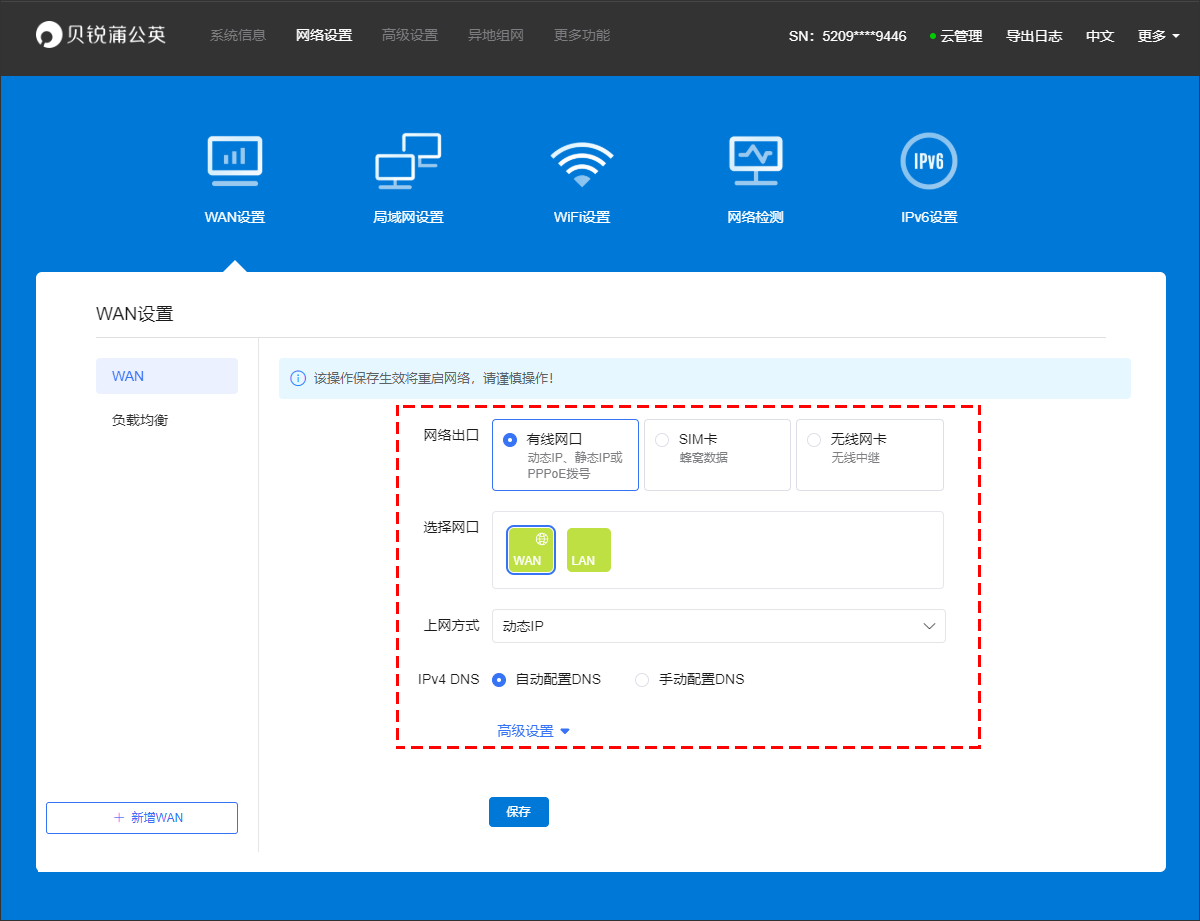

电脑通过WiFi或有线直连的方式连接到路由器，在浏览器访问http://oraybox.com ，进入蒲公英本地管理【网络设置】->【WAN设置】进行切换上网方式。

IPv6设置教程见：https://service.oray.com/question/36498.html 【点击查看IPv6设置教程】

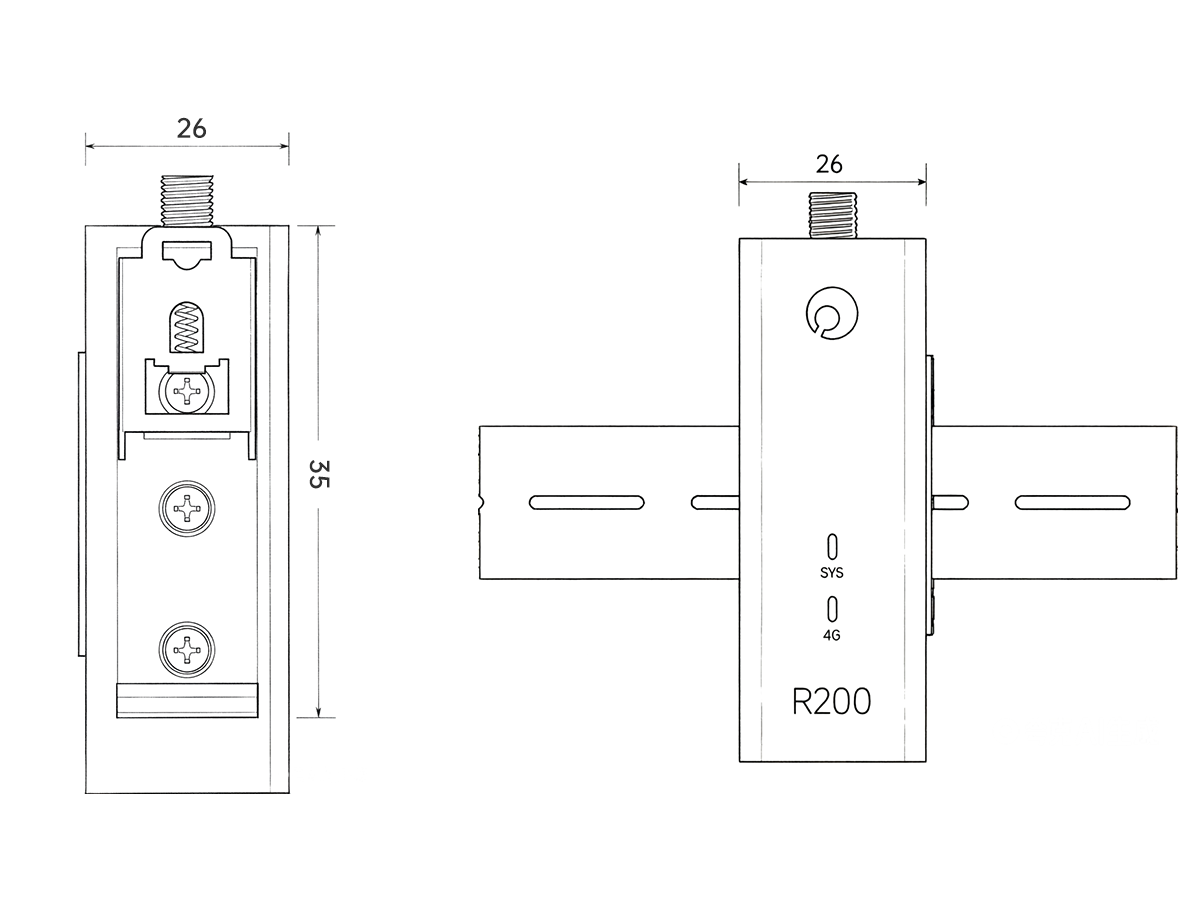

6.场景安装（DIN导轨）

6.1 安装前须知

安装前需要确认DIN导轨已被固定好。 要安装的工业路由器已经准备好，并放置在离DIN导轨较近且便于搬运的位置。

6.2 安装步骤

(1)将路由器的后面板正对DIN导轨，确保DIN导轨放入靠近路由器顶部的弹簧锁扣与靠近底部的挂钩之间的空间。
(2)将路由器的底部远离导轨，将路由器背面顶部的弹簧锁扣向上移动，并卡入DIN导轨顶端。
(3)缓慢向DIN导轨方向用力使路由器背面底部的挂钩卡入到位。

7.串口设备安装

7.1 异地组网

将蒲公英R200与运维人员的蒲公英客户端加入同一组网，即可快速实现外地运维人员与串口设备间的网络连接。
（1）绑定硬件

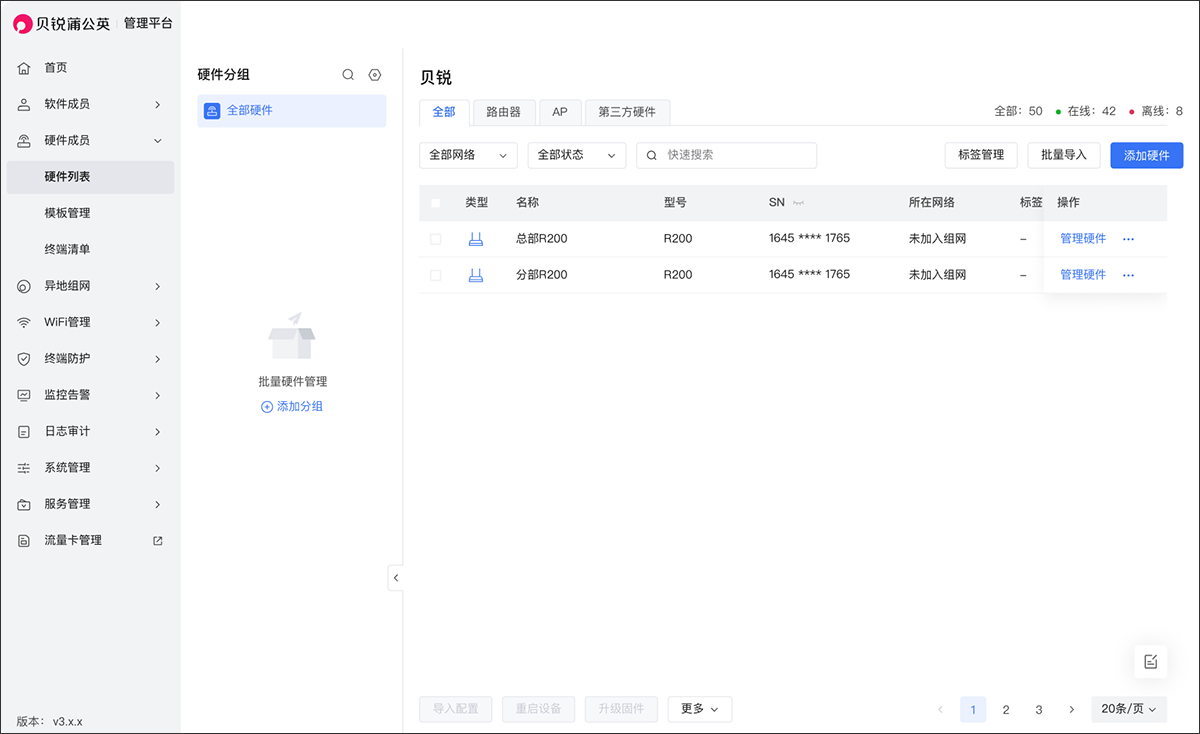

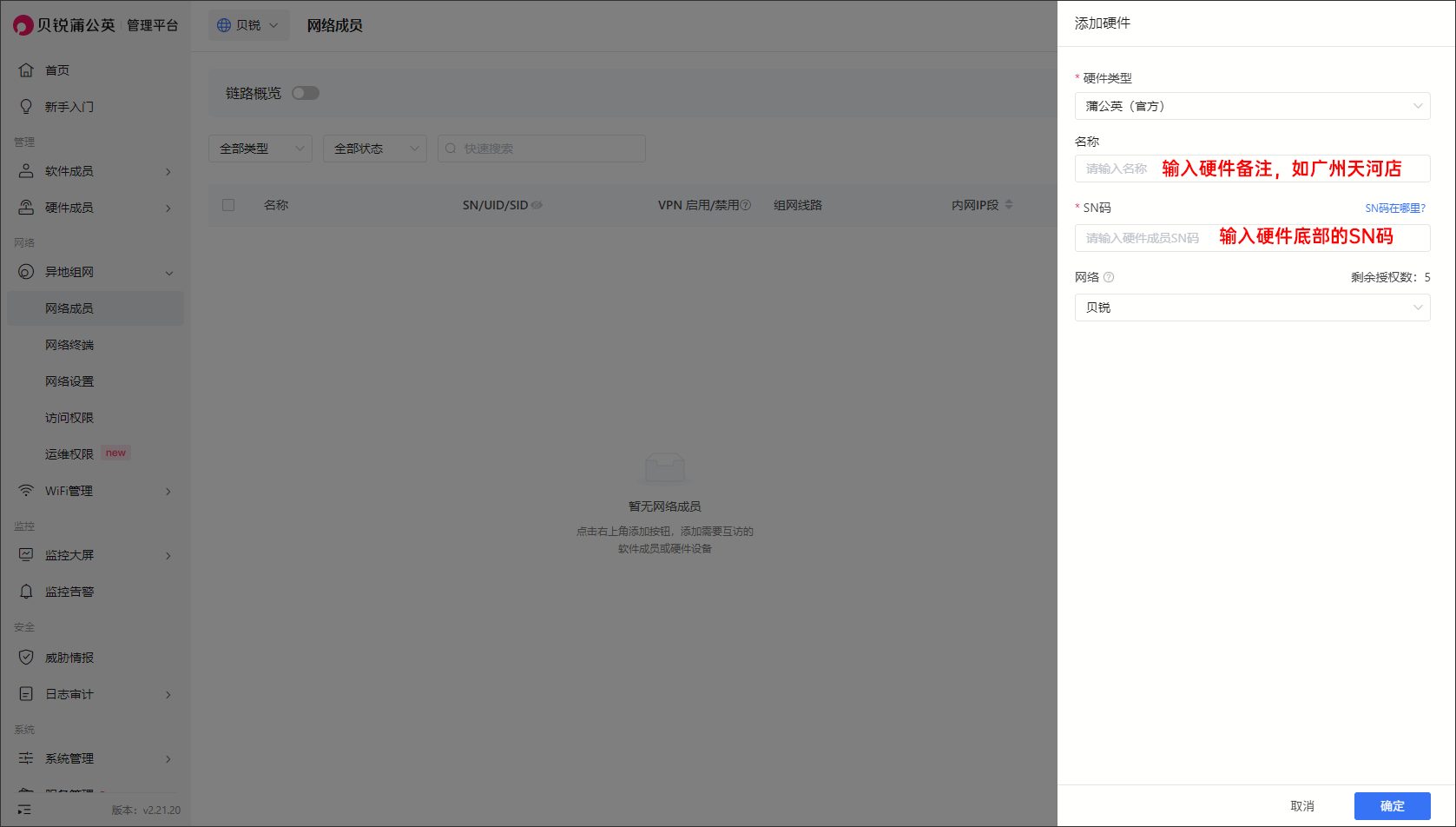

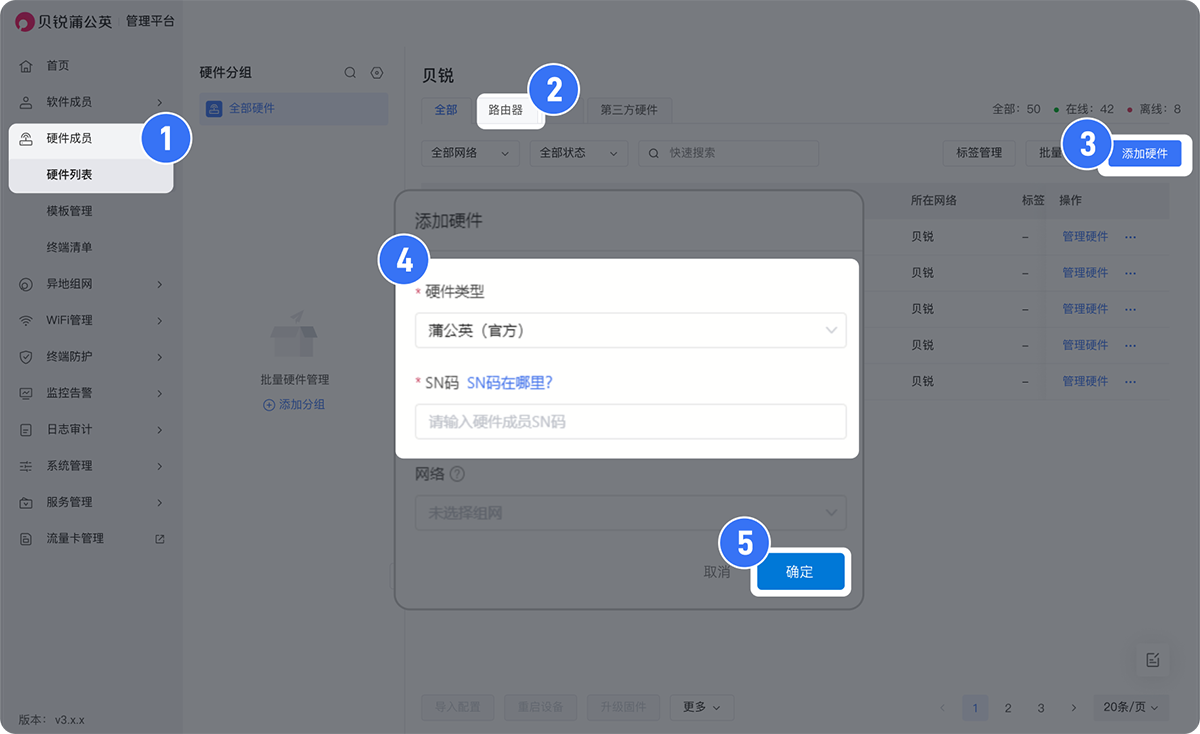

在蒲公英管理平台->【硬件成员】->【硬件列表】->【路由器列表】中，点击<添加硬件>，输入蒲公英硬件底部的SN码，完成蒲公英R200的添加操作。

（2）为运维员工创建客户端成员

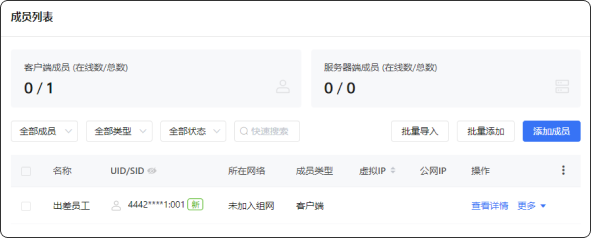

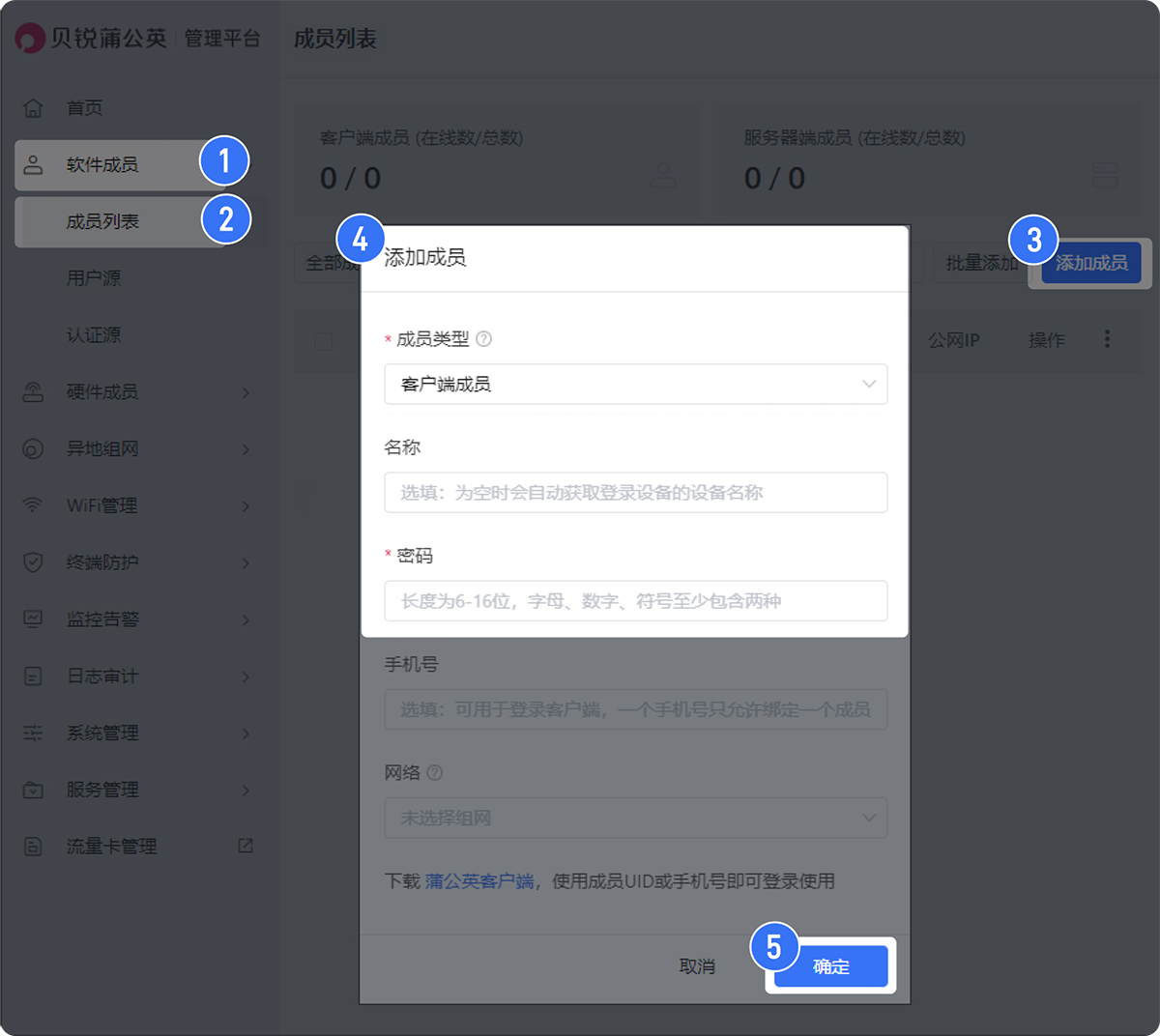

在蒲公英管理平台->【软件成员】->【成员列表】中，点击<添加成员>，选择成员类型及密码后，点击<确定>完成客户端成员的添加操作。

（3）创建组网

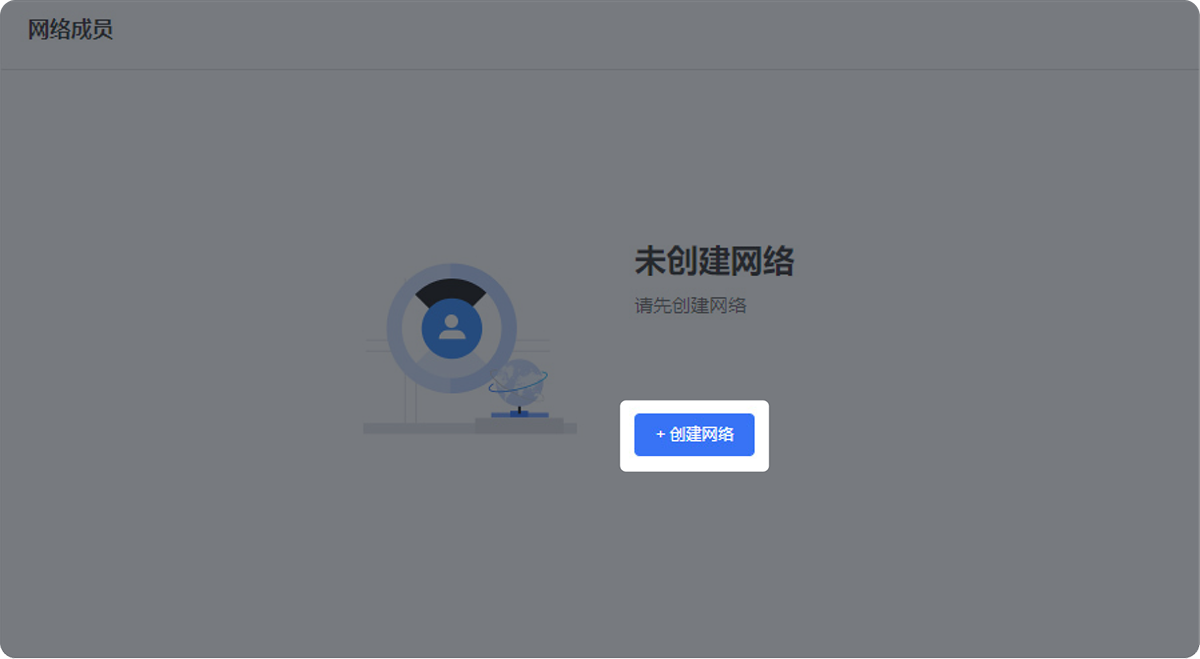

①在蒲公英管理平台->【异地组网】->【网络成员】，点击<创建组网>。

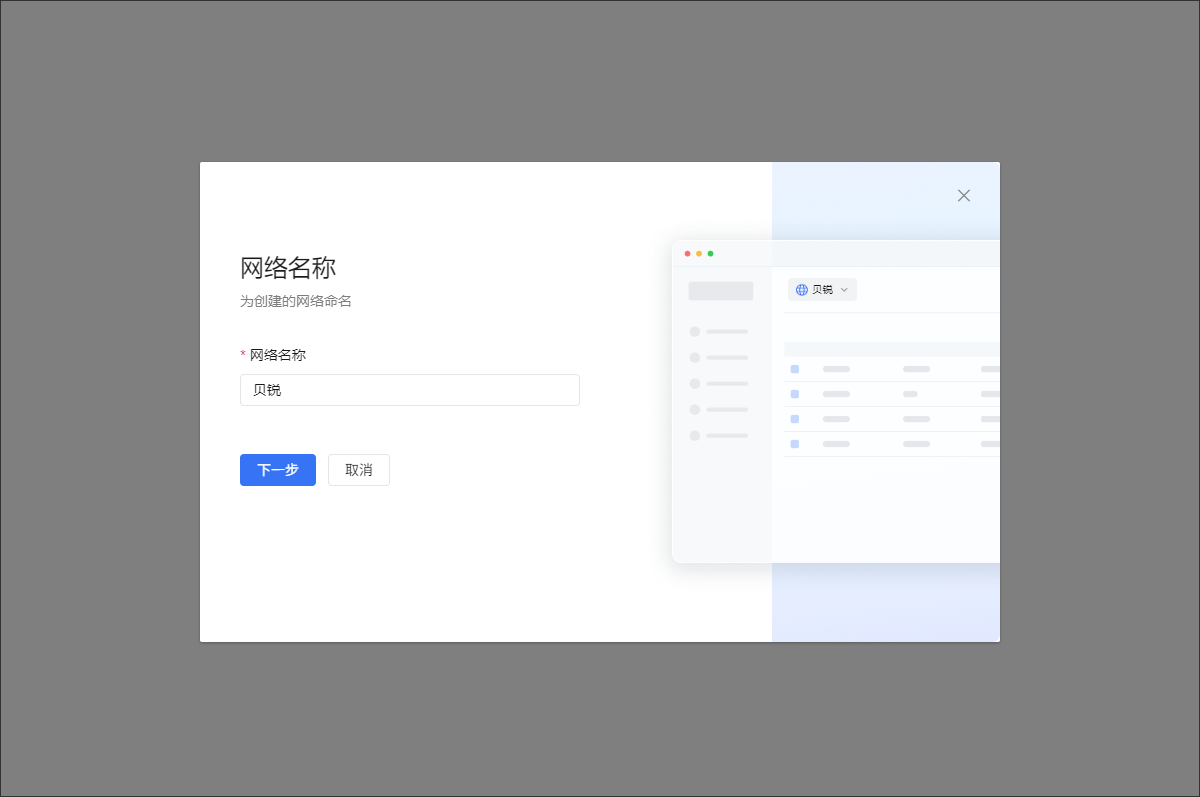

②输入项目名称。

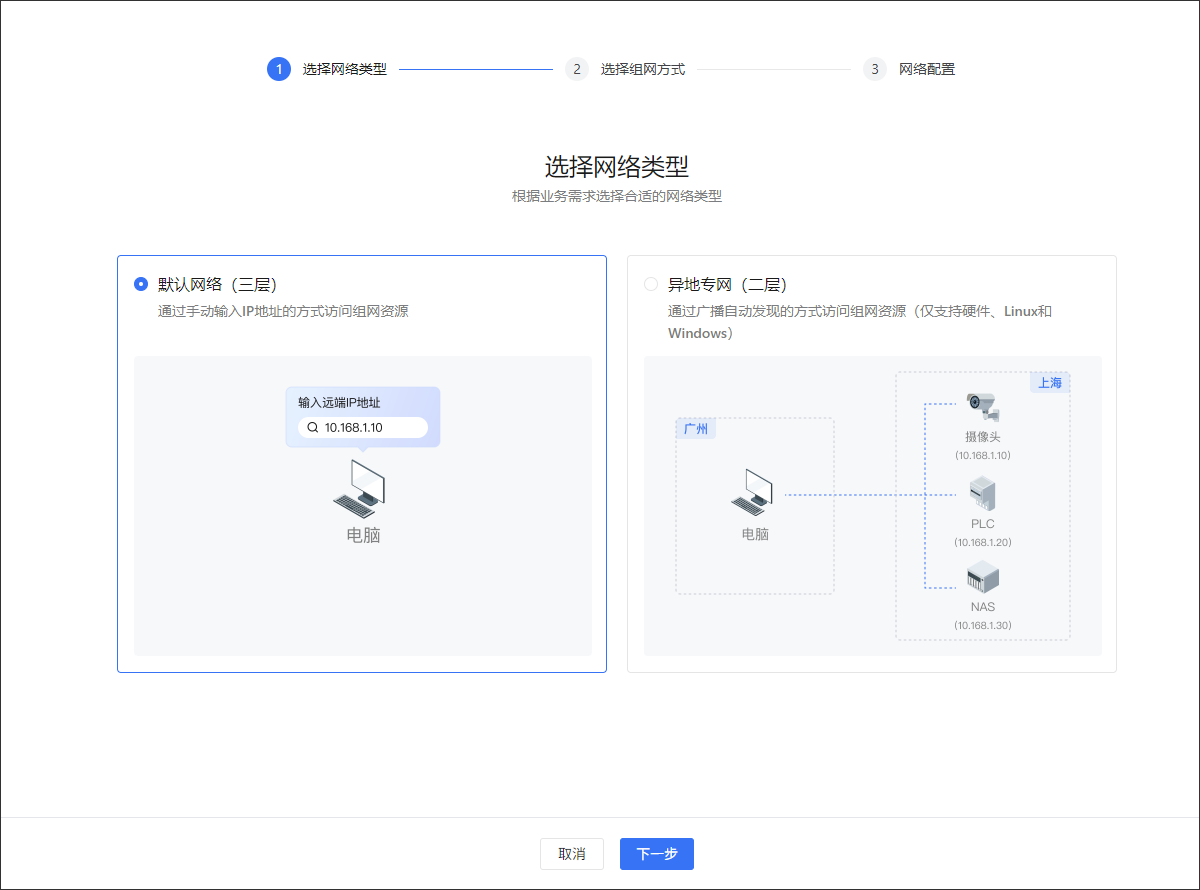

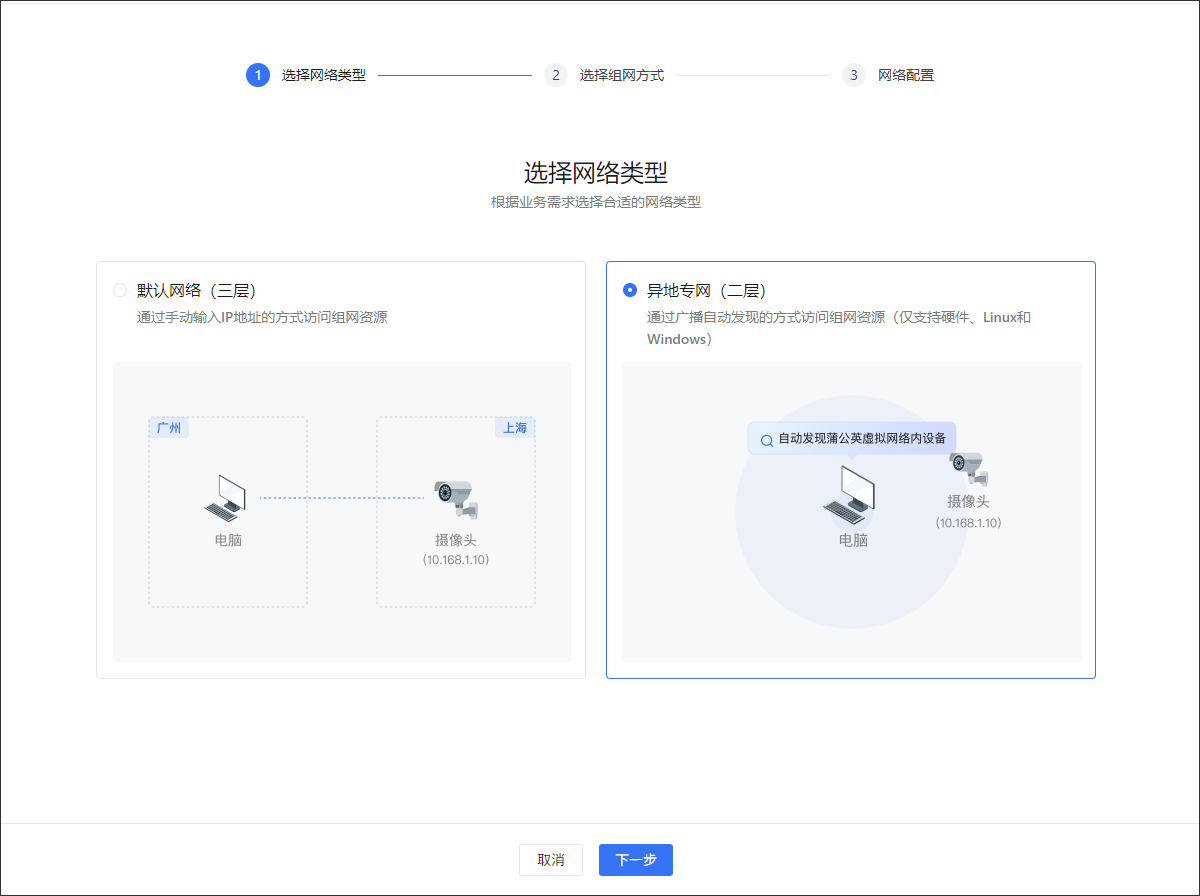

③选择网络类型，默认为三层网络；若需要使用局域网发现工具扫描异地摄像头或无DHCP分配则选择异地专网（二层）。

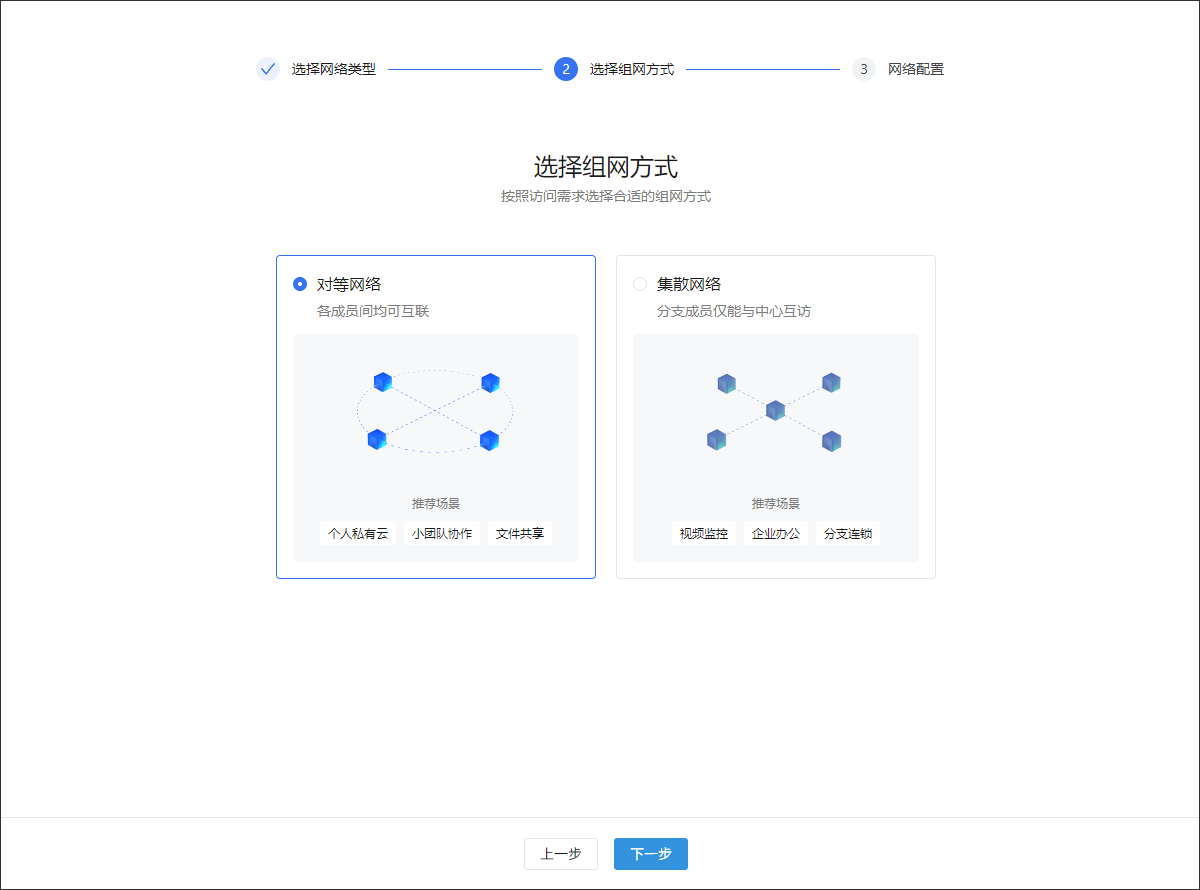

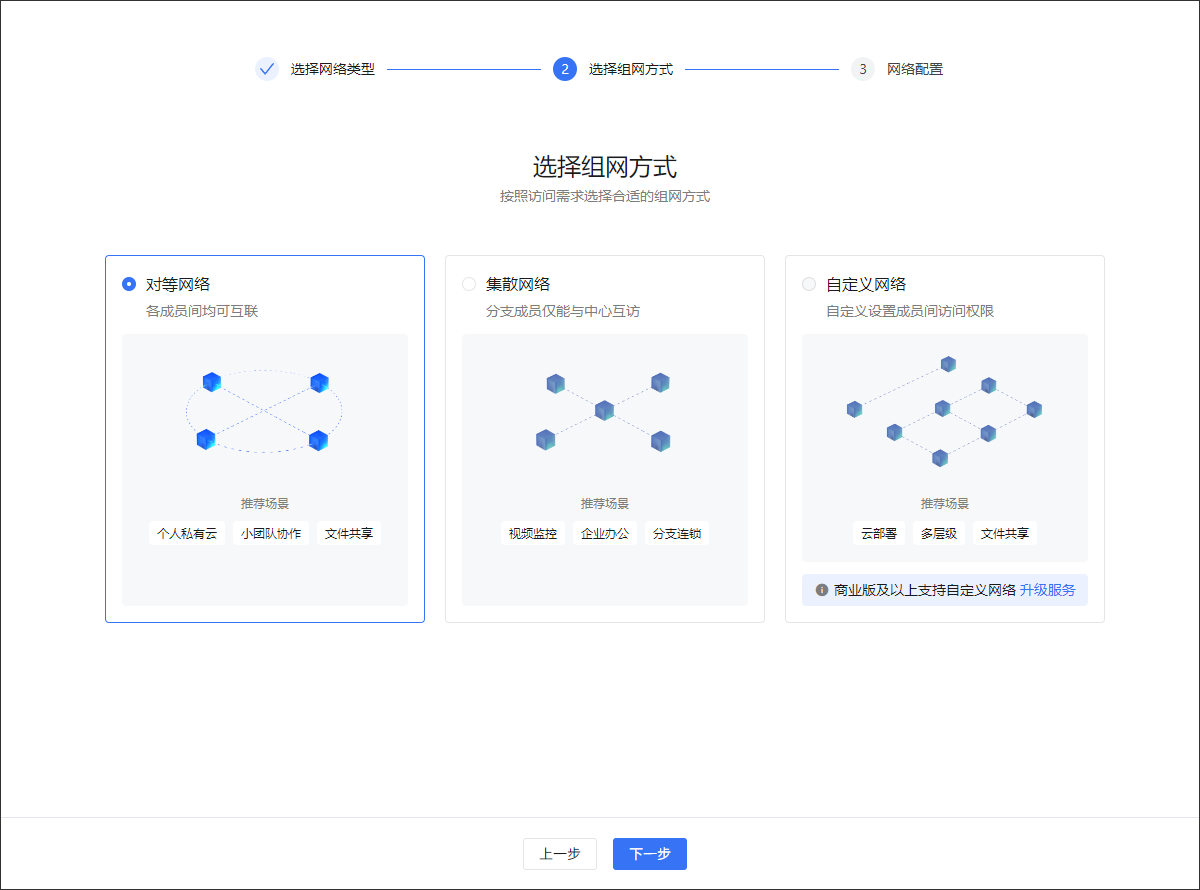

④按需选择组网方式。

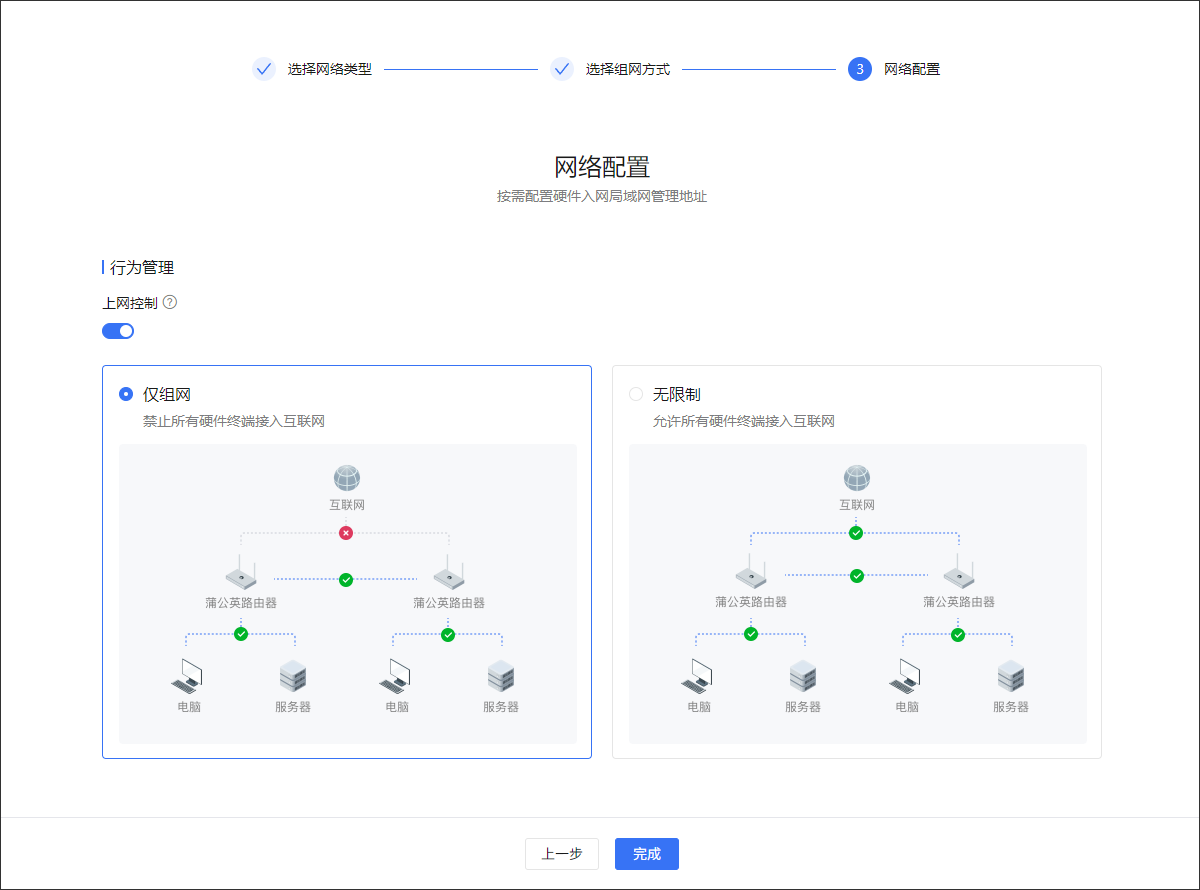

⑤按需设置上网行为控制，默认不开启，无限制上网行为。

（4）添加成员

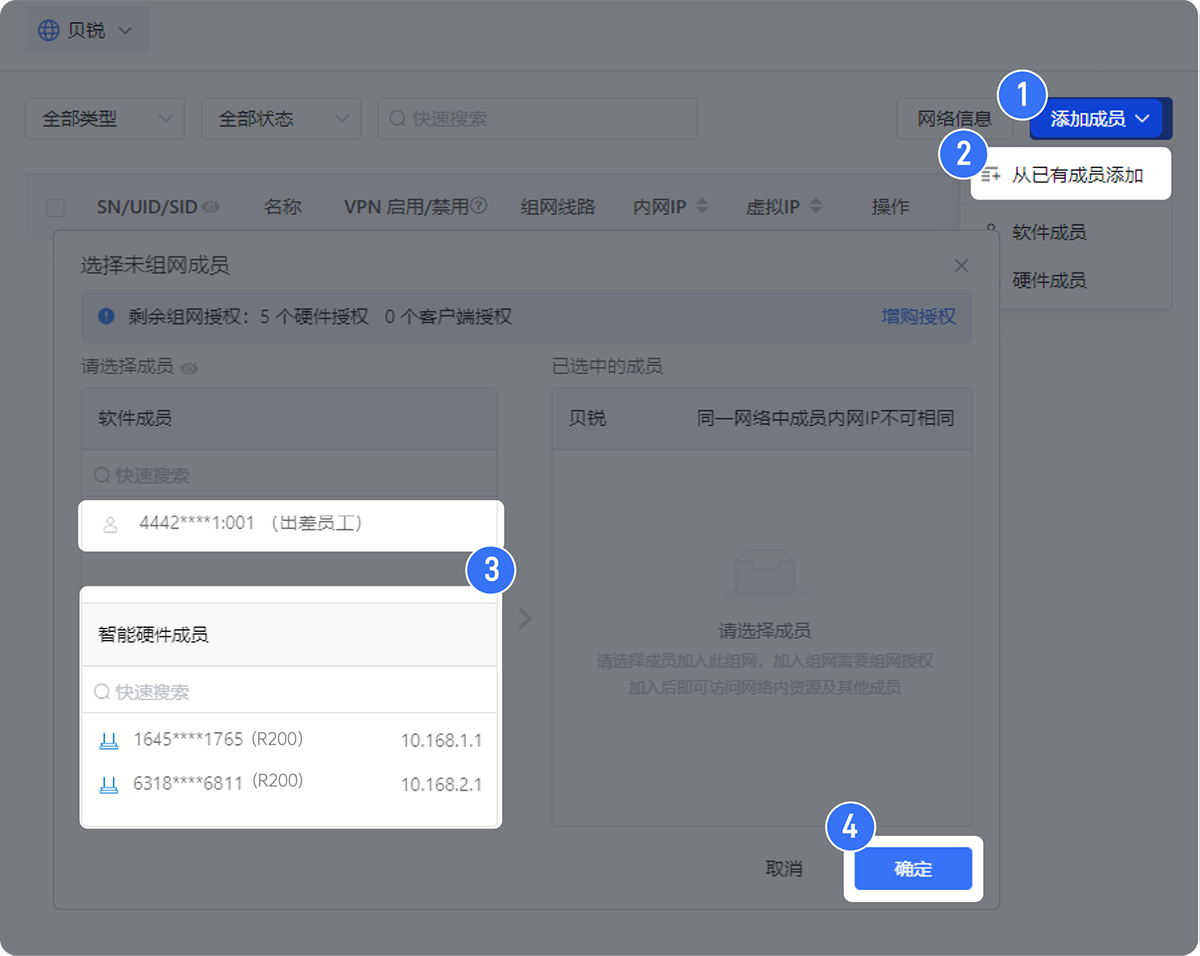

创建组网后，点击右上方的【添加成员】->【从已有成员添加】，选中之前绑定的蒲公英R200和运维人员的蒲公英客户端添加至组网中，点击<确定>。

7.2 路由器串口设置

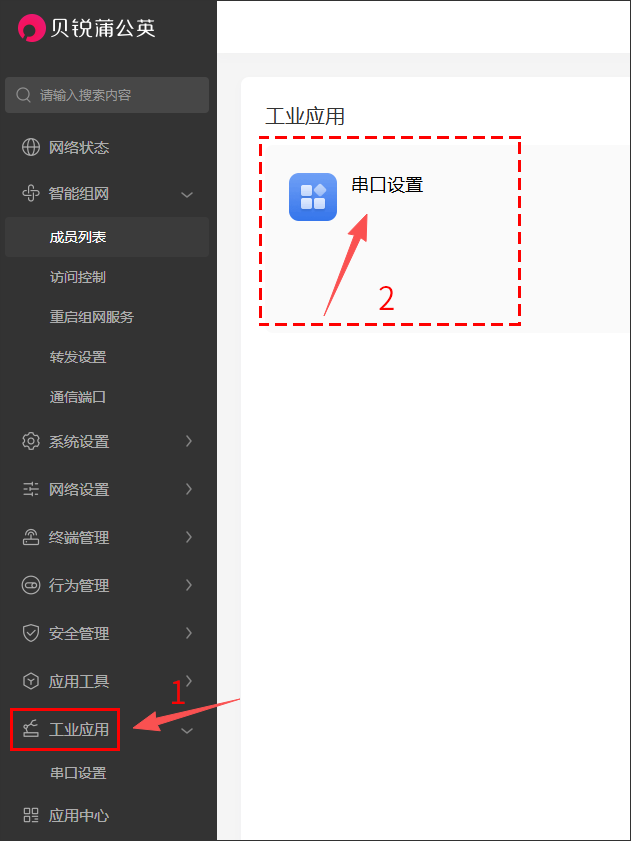

（1）在浏览器输入https://www.pgybox.com/ 打开并登录蒲公英云管理平台。点击【工业应用】->【串口设置】。

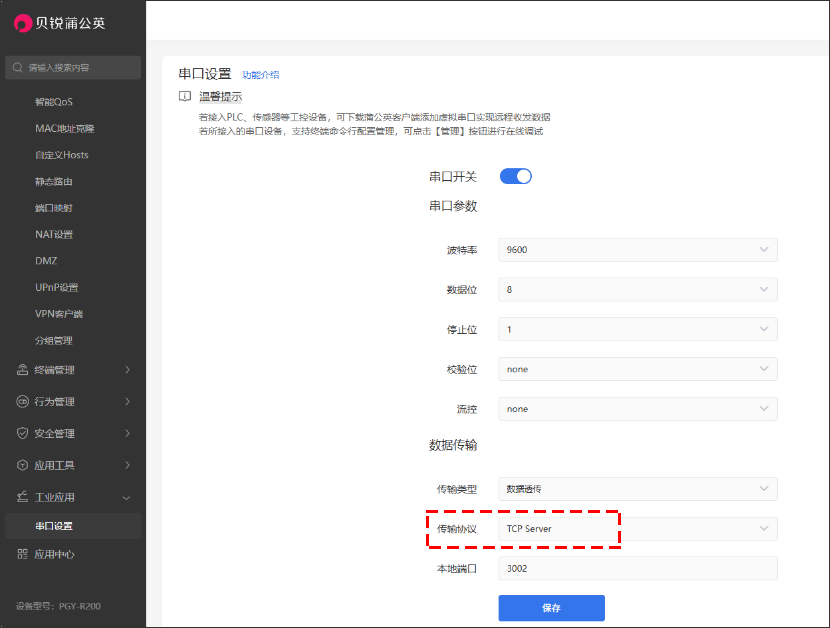

（2）根据现场设备填写对应的波特率、数据位、停止位、奇偶校验等信息，重点关注传输协议，若需要远程到串口设备进行调试，选择TCP Server；若仅上传数据，则选择TCP Client，端口可以自己定义。

7.3 客户端串口设置

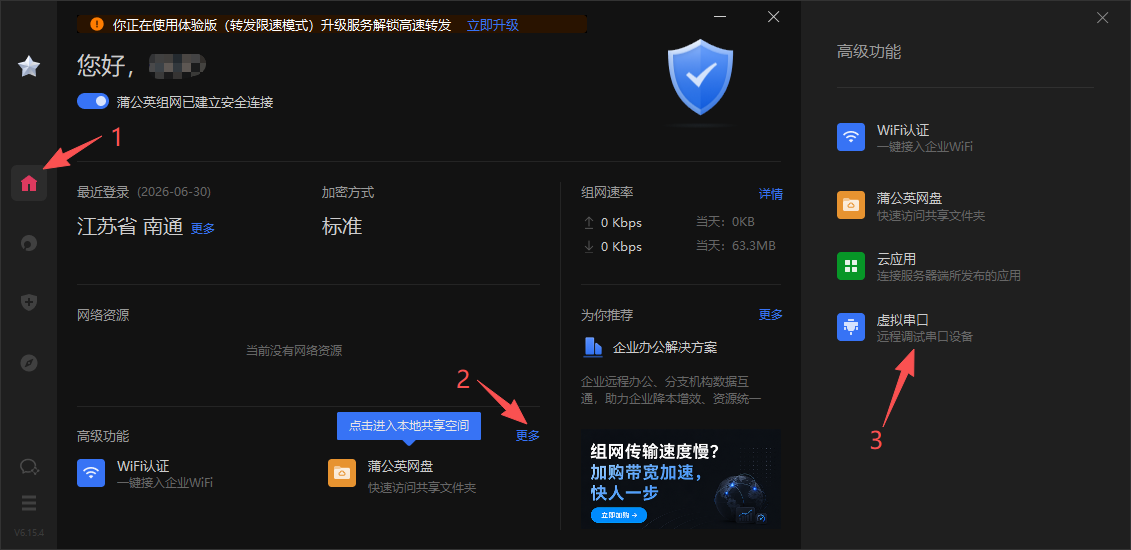

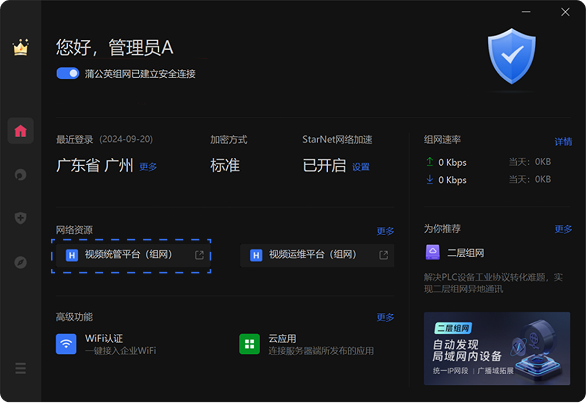

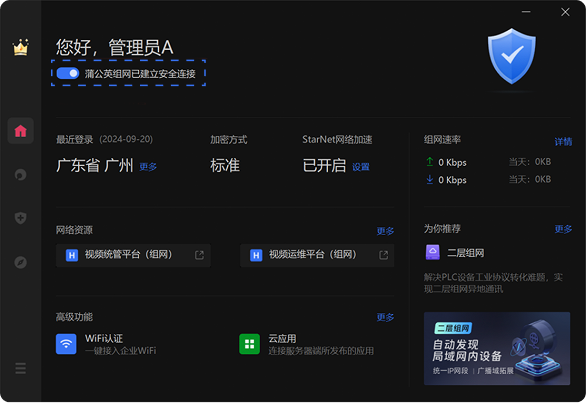

（1）成员的UID登录蒲公英客户端软件。在【总控制台】点击【更多】-【虚拟串口】-【立即添加】。

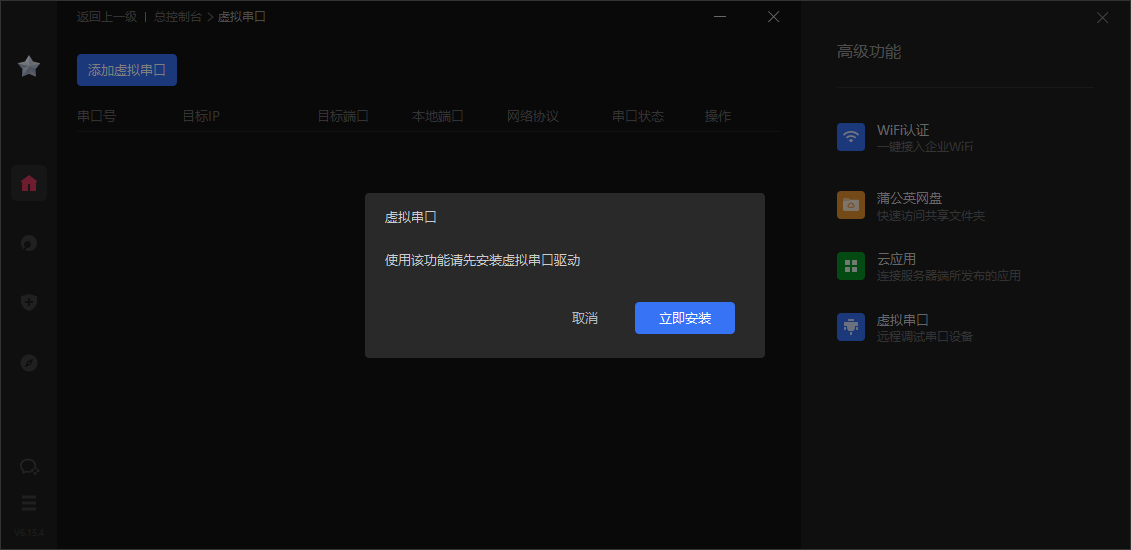

（2）初次设置会提示需要安装虚拟串口驱动，点击【立即安装】。

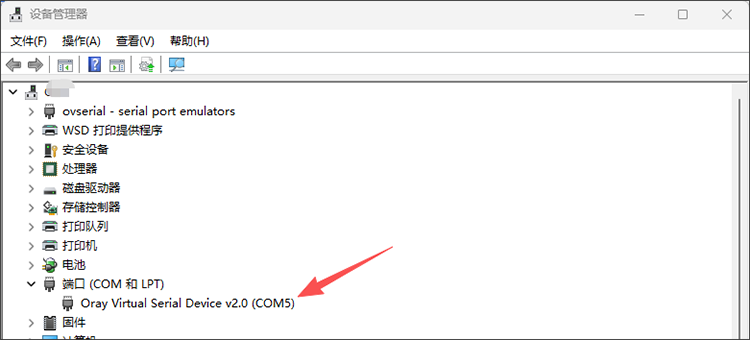

这时候在电脑的“设备管理器”中看到一个新的”贝锐虚拟串口设备V2.0(COM5)”。

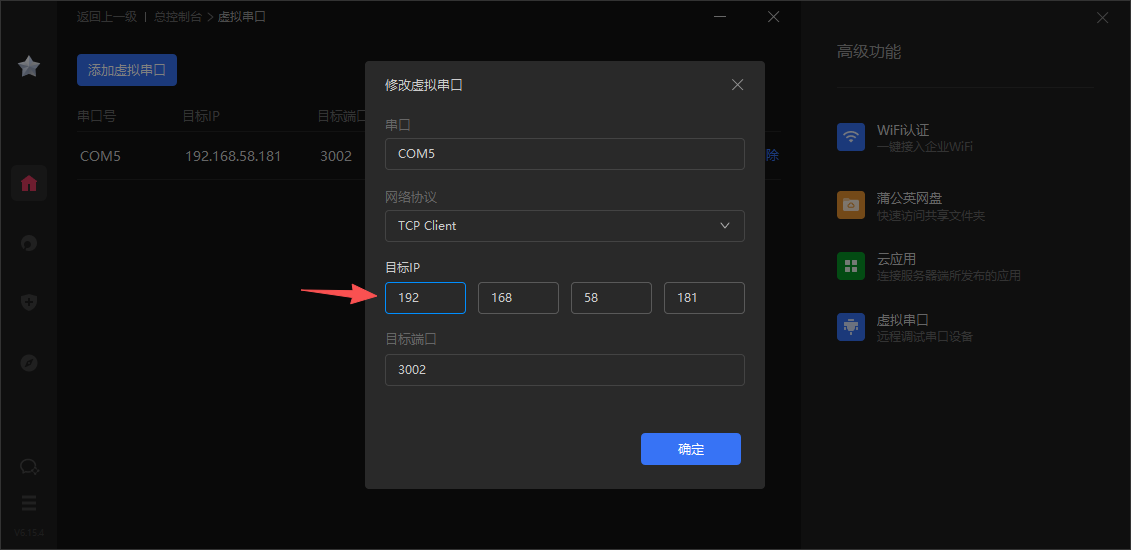

（3）驱动安装好后，即可设置虚拟串口。若“云管理平台”设置为TCP Server，客户端这边则需设置成TCP Client，端口号要跟“云管理平台”设置的一致。目标IP则填写蒲公英R200路由器的虚拟组网IP。

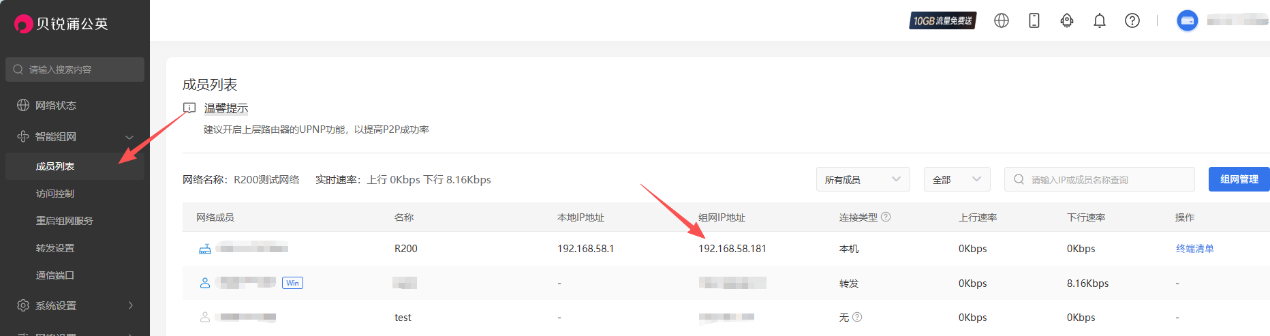

蒲公英R200路由器的虚拟组网IP可在蒲公英云管理平台的【智能组网】-【组网成员】中查询。

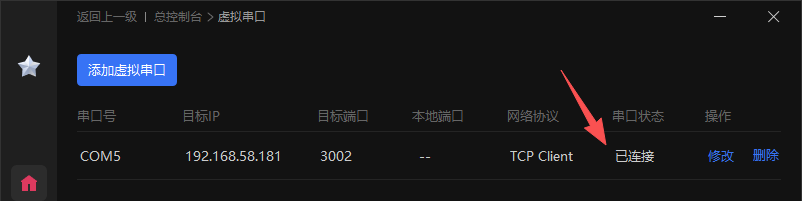

（4）设置完成后等待一段时间（约30秒）看到“串口状态”提示“已连接”就表示虚拟串口已经设置成功了。

7.4 远程调测

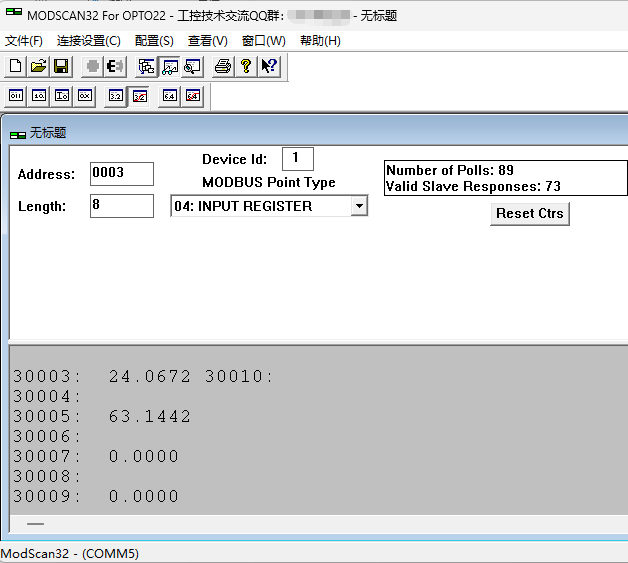

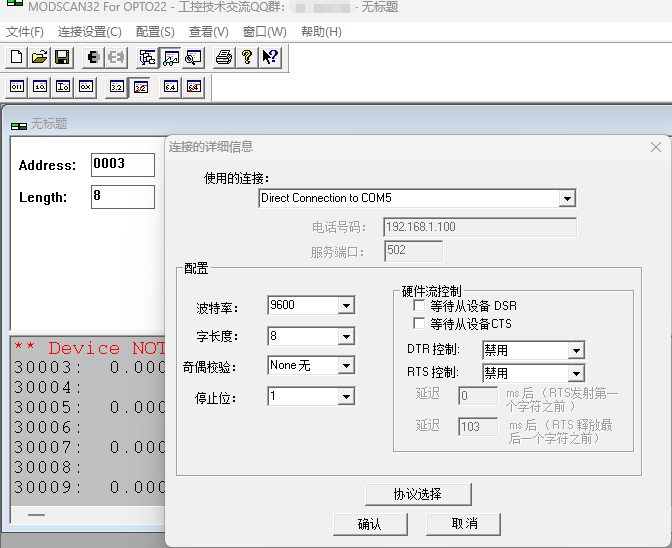

下面以MODSCAN软件为例，在使用蒲公英客户端的电脑中，根据需要调试的485设备的通讯协议，设置好参数，串口选择COM5（与电脑安装的虚拟串口一致），即可获取远端蒲公英R200的串口设备数据。

8. 视频监控

8.1 硬件接线联网

首先进行硬件设备的安装与调试，将摄像头或录像机通过网线或交换机下联到蒲公英路由器。

8.2 部署异地组网

8.2.1创建网络

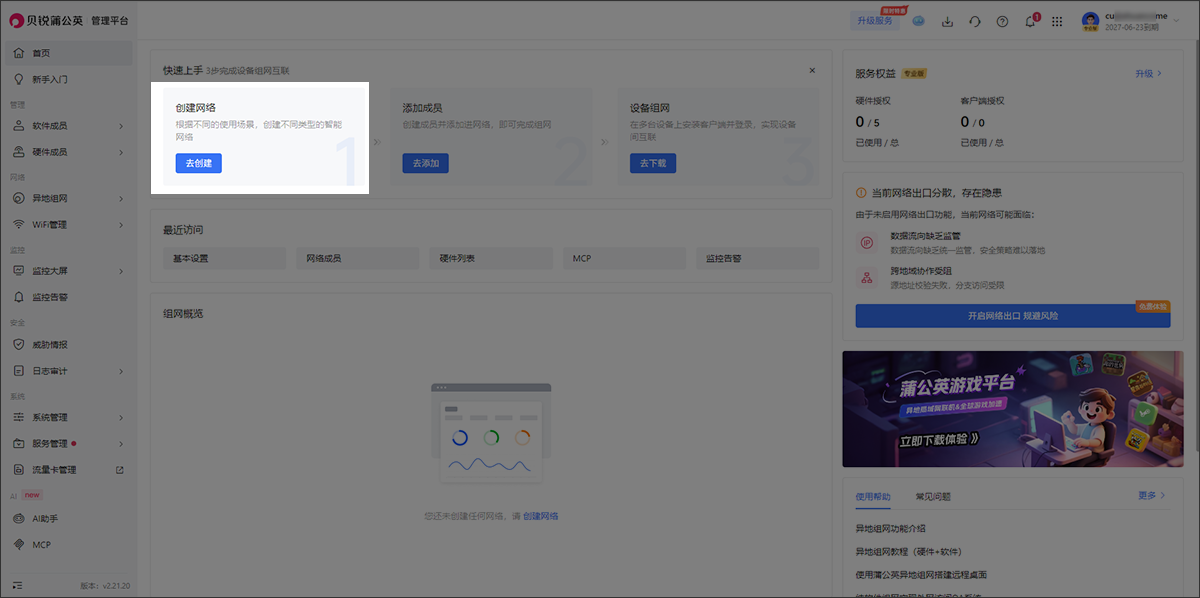

登录蒲公英管理平台 (https://p.oray.com/) (可按照首页快速上手提示完成组网)

（1）输入项目名称。

（2）选择网络类型，默认为三层网络；若需要使用局域网发现工具扫描异地摄像头或无DHCP分配则选择异地专网（二层）。

（3）按需选择组网方式。

（4）按需设置上网行为控制，默认不开启，无限制上网行为。

8.2.2 添加成员

上述操作实现后，还需要创建新成员用于后续查看摄像头。

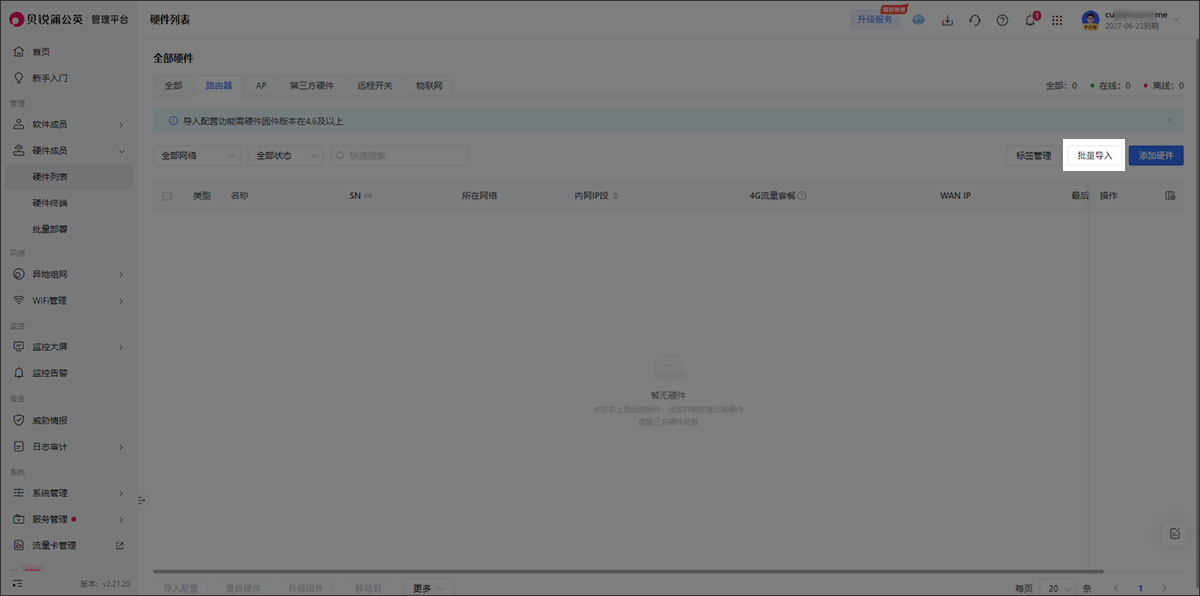

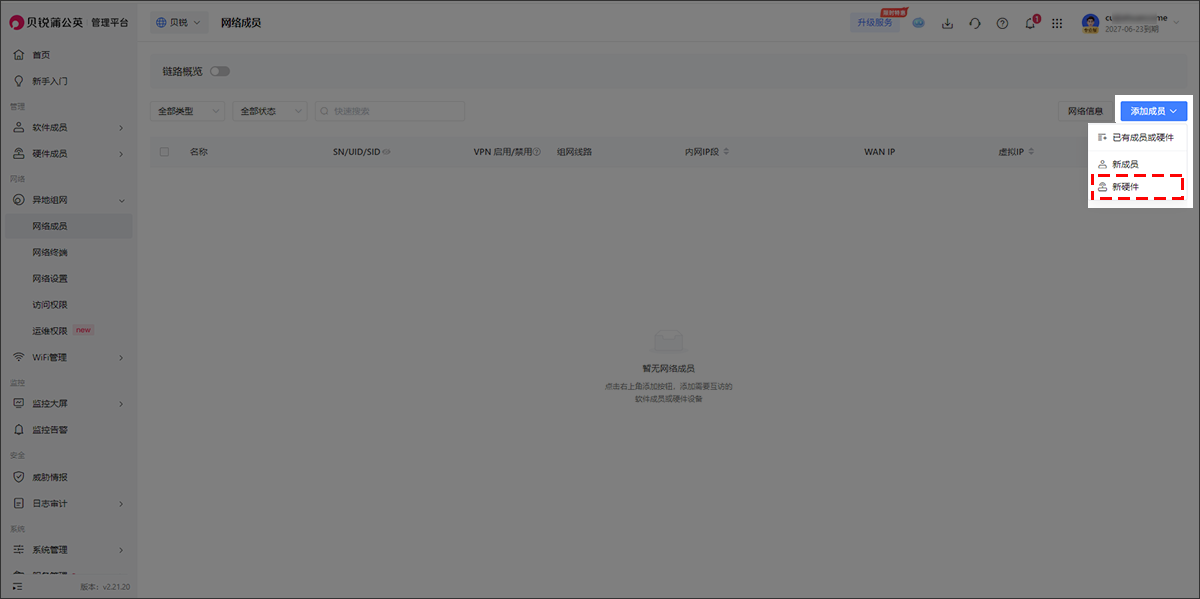

若需要批量添加硬件成员，可在【硬件成员】-【硬件列表】-【批量导入】中进行批量操作。

8.3 查看摄像头

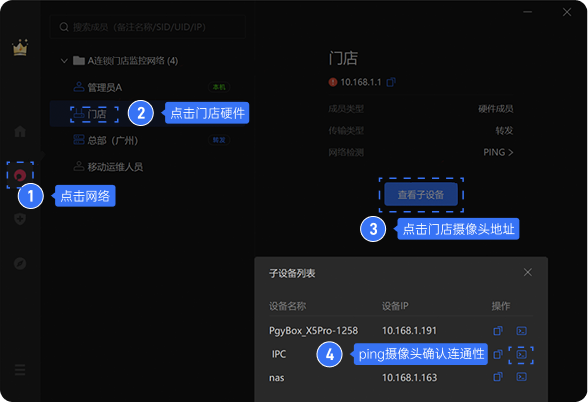

8.3.1 测试摄像头连通性

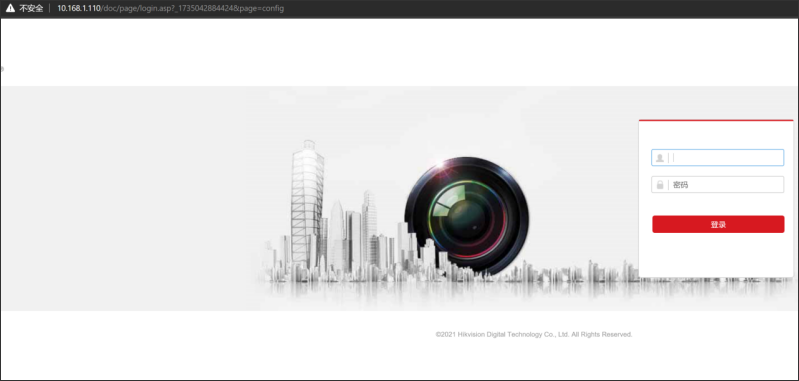

8.3.2 浏览器输入摄像头IP地址即可完成访问

8.3.3 视频画面统一查看

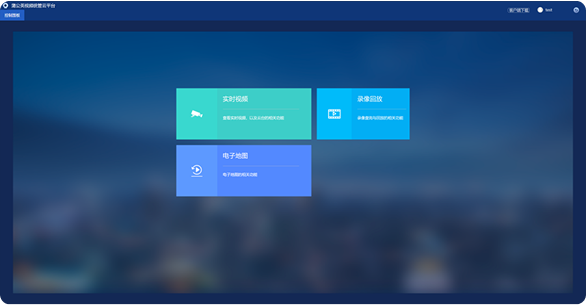

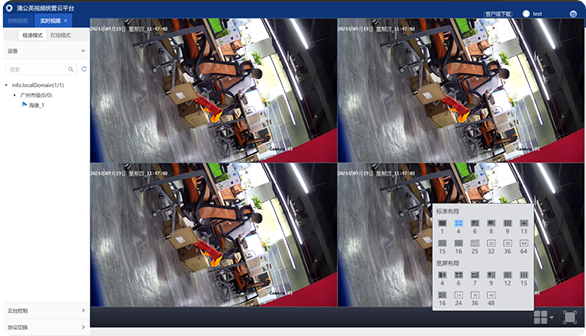

可搭配购买视频统管平台，通过蒲公英视频统管平台统一管理和查看视频。

9. 远程调测PLC(异地专网)

9.1 实施部署

异地专网适用于不便修改PLC网关地址的情况。
（1）PLC设备连接到蒲公英R200路由器；
（2）运维人员下载并安装蒲公英客户端。

9.2 异地组网

将蒲公英R200与运维人员的蒲公英客户端加入同一组网，即可快速实现外地运维人员与PLC设备间的网络连接。
（1）绑定硬件
在蒲公英管理平台->【硬件成员】->【硬件列表】->【路由器列表】中，点击<添加硬件>，输入蒲公英硬件底部的SN码，完成A、B地区的蒲公英R200的添加操作。

（2）为运维员工创建客户端成员
在蒲公英管理平台->【软件成员】->【成员列表】中，点击<添加成员>，选择成员类型及密码后，点击<确定>完成客户端成员的添加操作。

（3）创建组网
①在蒲公英管理平台->【异地组网】->【网络成员】，点击<创建组网>。

②输入项目名称。

③选择网络类型，选择异地专网（二层）。

④按需选择组网方式。

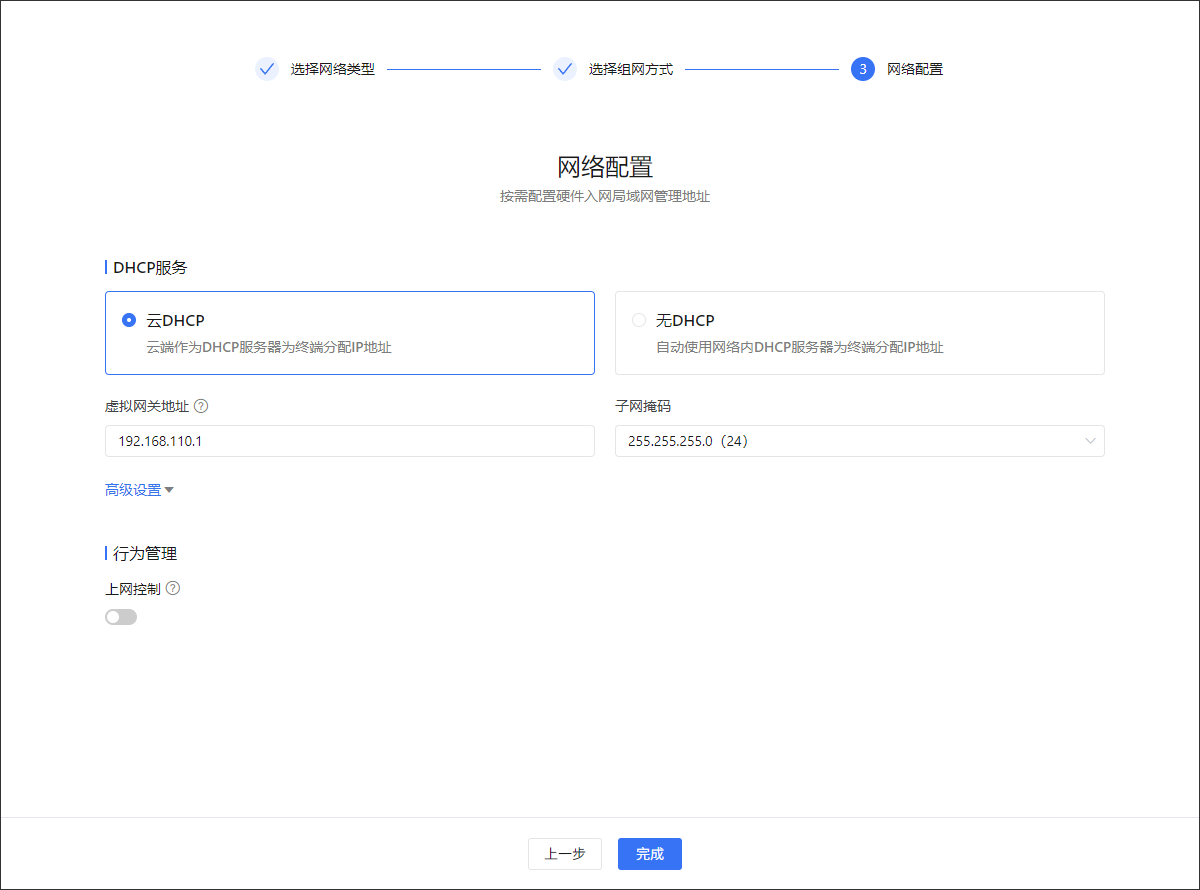

⑤按需配置DHCP服务以及上网行为管理。

⑥创建组网后，点击右上方的【添加成员】->【从已有成员添加】，选中之前绑定的A地区蒲公英R200和B地区蒲公英R200以及运维人员的蒲公英客户端添加至组网中，点击<确定>。

⑦组网完成。

注意：
1.目前仅蒲公英Windows客户端支持异地专网；
2.网络类型选择异地专网后，路由器的物理IP地址将不再能ping通。

9.3 查看子设备IP

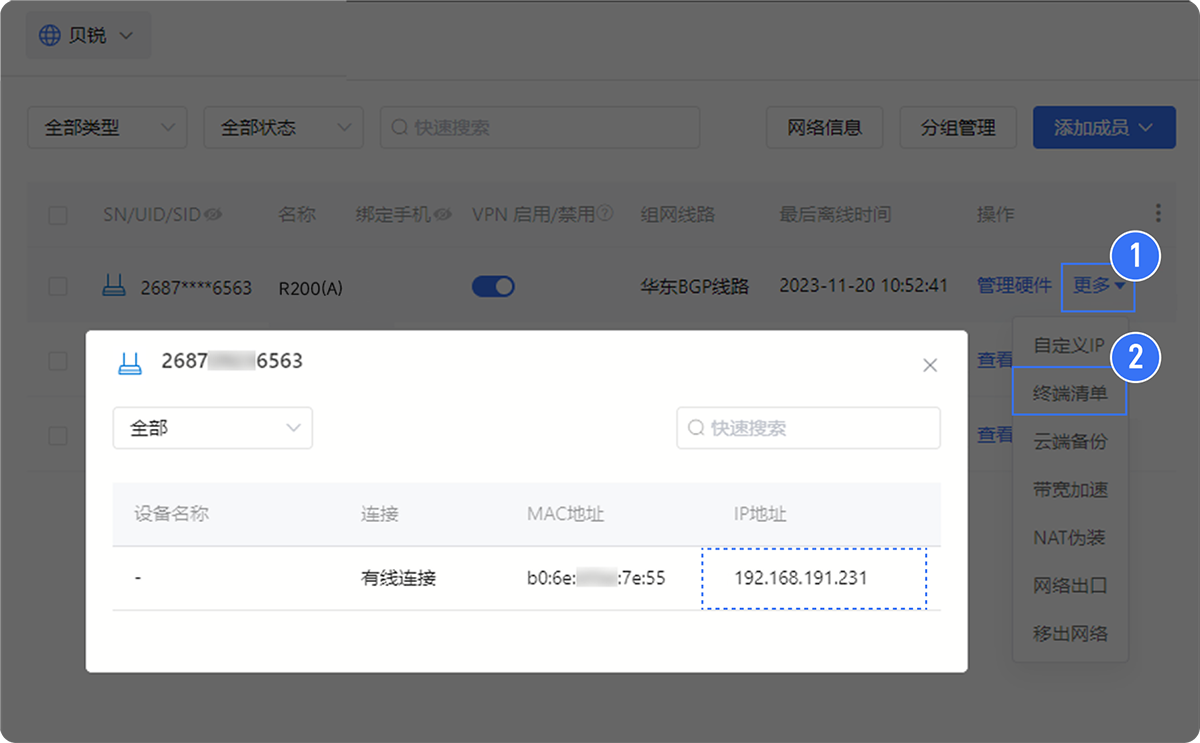

在蒲公英管理平台的异地组网，点击【更多】->【终端清单】，可查看路由器下的子设备的IP。

9.4 应用效果

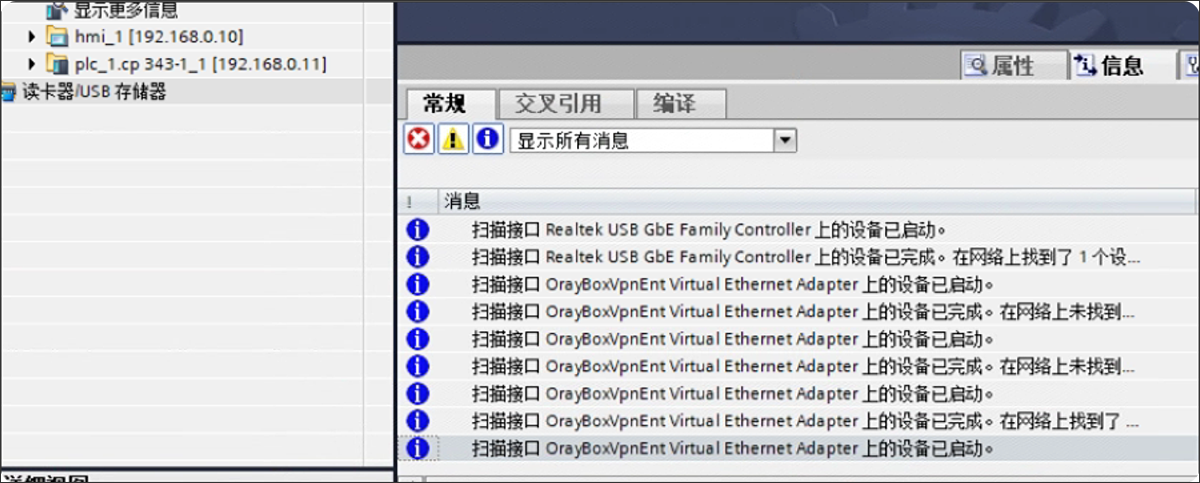

每个区域分别接入一台蒲公英R200路由器，下联PLC设备。蒲公英设备的网络类型为异地专网，运维人员电脑登录客户端，可通过PLC管理软件直接扫描管理PLC设备。

10. 远程调测PLC(三层组网)

10.1 实施部署

（1）PLC设备连接到蒲公英R200路由器；
（2）运维人员下载并安装蒲公英客户端。

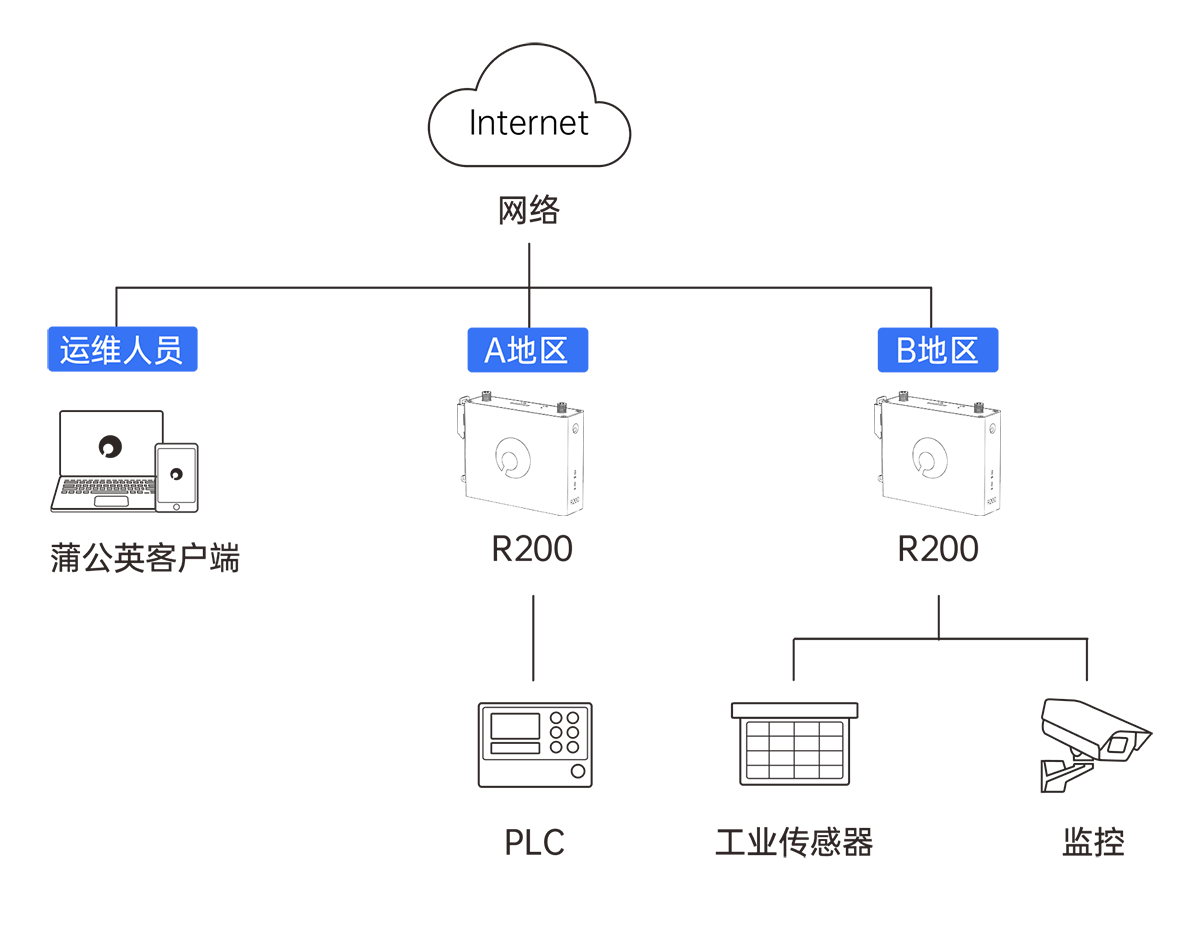

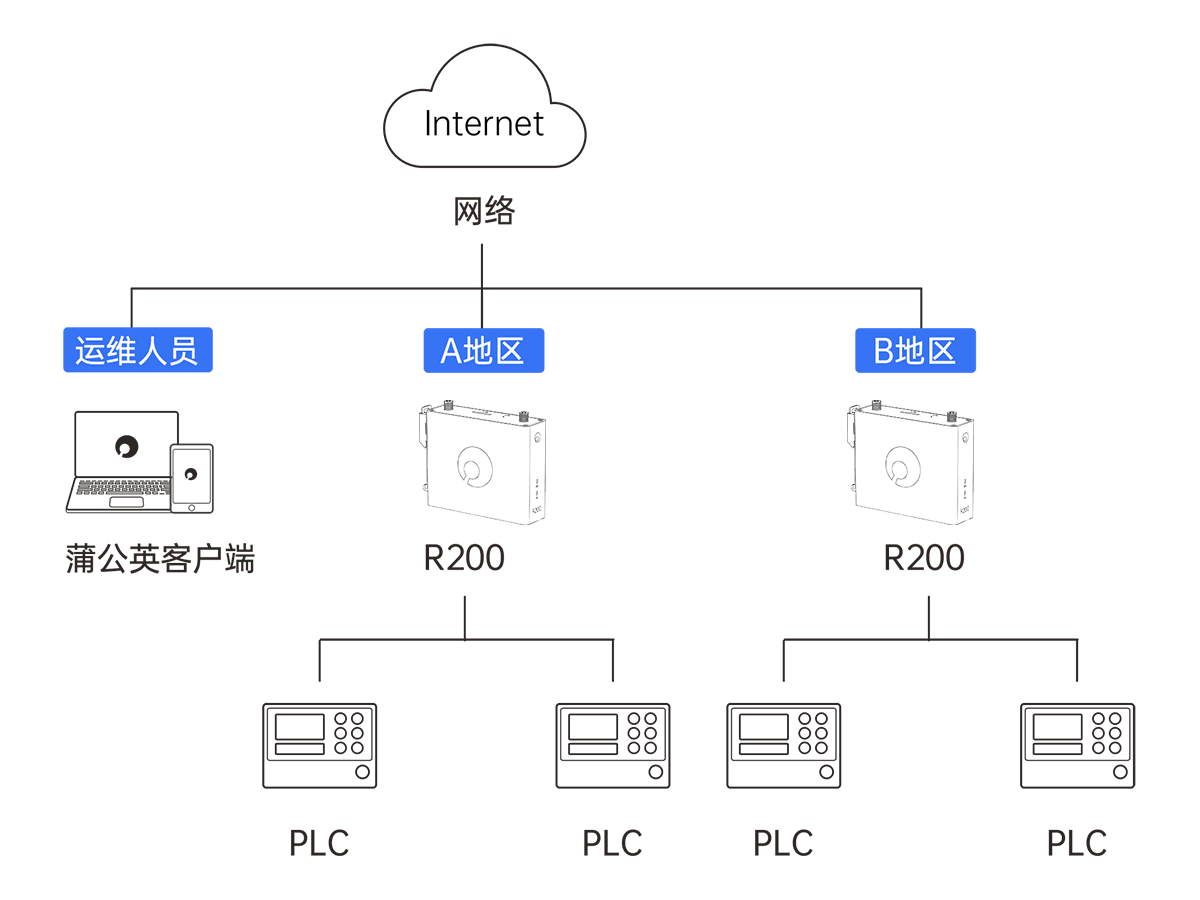

如上图所示，运维人员与PLC设备上联的R200路由器通过蒲公英异地组网功能，即可实现运维人员在异地访问并管理PLC设备。

10.2 异地组网

将蒲公英R200与运维人员的蒲公英客户端加入同一组网，即可快速实现外地运维人员与PLC设备间的网络连接。
（1）绑定硬件

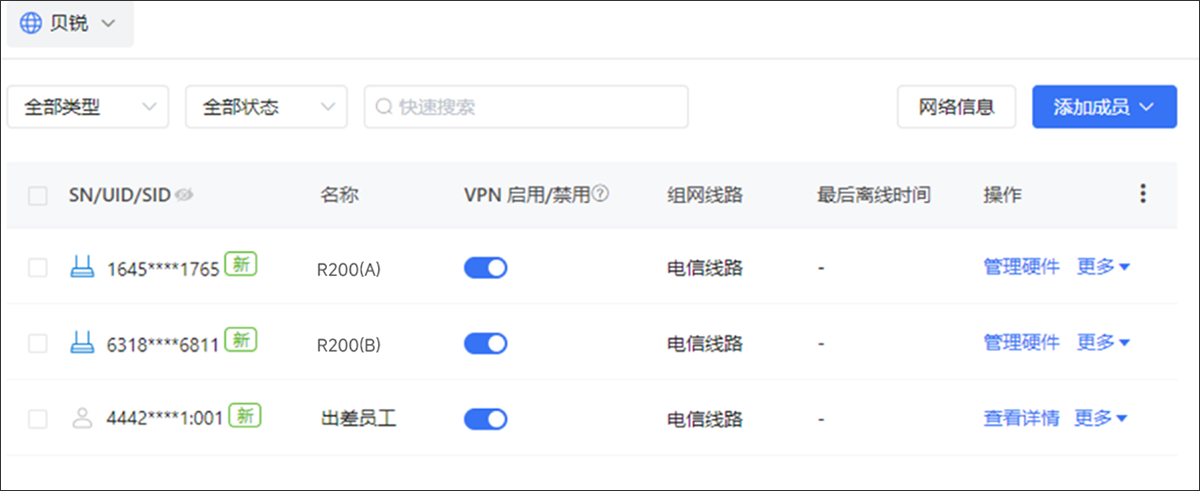

在蒲公英管理平台->【硬件成员】->【硬件列表】->【路由器列表】中，点击<添加硬件>，输入蒲公英硬件底部的SN码，完成A、B地区的蒲公英R200的添加操作。

（2）为运维员工创建客户端成员
在蒲公英管理平台->【软件成员】->【成员列表】中，点击<添加成员>，选择成员类型及密码后，点击<确定>完成客户端成员的添加操作。

（3）创建组网
①在蒲公英管理平台->【异地组网】->【网络成员】，点击<创建组网>。

②输入项目名称。

③选择网络类型，默认为三层网络。

④按需选择组网方式。

⑤按需设置上网行为控制，默认不开启，无限制上网行为。

⑥创建组网后，点击右上方的【添加成员】->【从已有成员添加】，选中之前绑定的A地区蒲公英R200和B地区蒲公英R200以及运维人员的蒲公英客户端添加至组网中，点击<确定>。

⑦组网完成。

10.3 PLC软件配置注意事项

蒲公英R200与蒲公英客户端处于同一组网中，运维人员蒲公英客户端所在的终端设备进行相关的PLC软件配置，即可实现PLC设备的数据传输。

PLC软件配置注意事项：
1.确认PLC软件配置网络是否需与PLC设备所处同一局域网。若有该需求，蒲公英异地组网需改为异地专网模式；
2.填写正确的PLC设备信息。包括且不限于IP地址、子网掩码、路由器地址(网关)等；
3.定期进行数据备份，避免数据丢失。
