面对分散各地的PLC设备，运维不再需要长途跋涉。蒲公英 PGY-S0.5 提供开箱即用的工业级异地组网服务。它完美兼容西门子博途（TIA Portal）等工业PLC设备，彻底打破物理隔阂，解决传统 VPN 无法自动发现设备的难题。在无公网 IP 的复杂网络环境下，依然能保持毫秒级响应与银行级数据安全。即插即用，让远程维护变得像连接本地局域网设备一样简单。
免公网 IP · 即插即用 · 安全可靠

文档信息	说明
适用场景	工业远程运维 · 异地 PLC 访问 · 设备诊断
所用设备	蒲公英 PGY-S0.5 组网路由器（2 台）
配套软件	蒲公英管理 APP · 西门子博途（TIA Portal）

一、方案概述

1.1 客户面临的问题

在工业自动化场景中，工程师经常需要对分布在不同车间、工厂甚至异地的 西门子PLC 设备 进行调试、监控或故障排查。传统方式下，工程师往往需要：

• 亲自赶赴现场，耗费大量差旅时间与人力成本；
• 依赖公网 IP 或复杂的 VPN 配置，网络部署门槛高、维护难；
• 担忧开放端口带来的网络安全风险。

1.2 本方案解决什么

本方案通过部署 2 台 蒲公英 PGY-S0.5 组网设备，快速搭建一张私有二层虚拟局域网，让异地的 PC 与 PLC 设备“如同在同一交换机下”，实现：

• 远程访问： 坐在办公室即可连接到现场 PLC，查找、烧录、在线监控一气呵成。
• 零公网 IP： 无需申请公网 IP，也无需在路由器上做端口映射，开箱即用。
• 安全可靠： 数据通过加密隧道传输，设备间点对点通信，不暴露在公网。
• 部署便捷： 全程通过手机 APP 配置，10 分钟内可完成组网。

1.3 方案价值

客户收益	具体说明
降本增效	减少 80% 以上的现场差旅成本，问题响应速度由“小时级”提升至“分钟级”。
业务连续	生产线故障可第一时间远程介入，缩短停机时间。
易于推广	配置简单，不依赖专业网络工程师，业务人员也可快速上手。
安全合规	私有组网 + 数据加密，满足工业信息安全要求。

二、组网拓扑与准备工作

2.1 组网拓扑示意

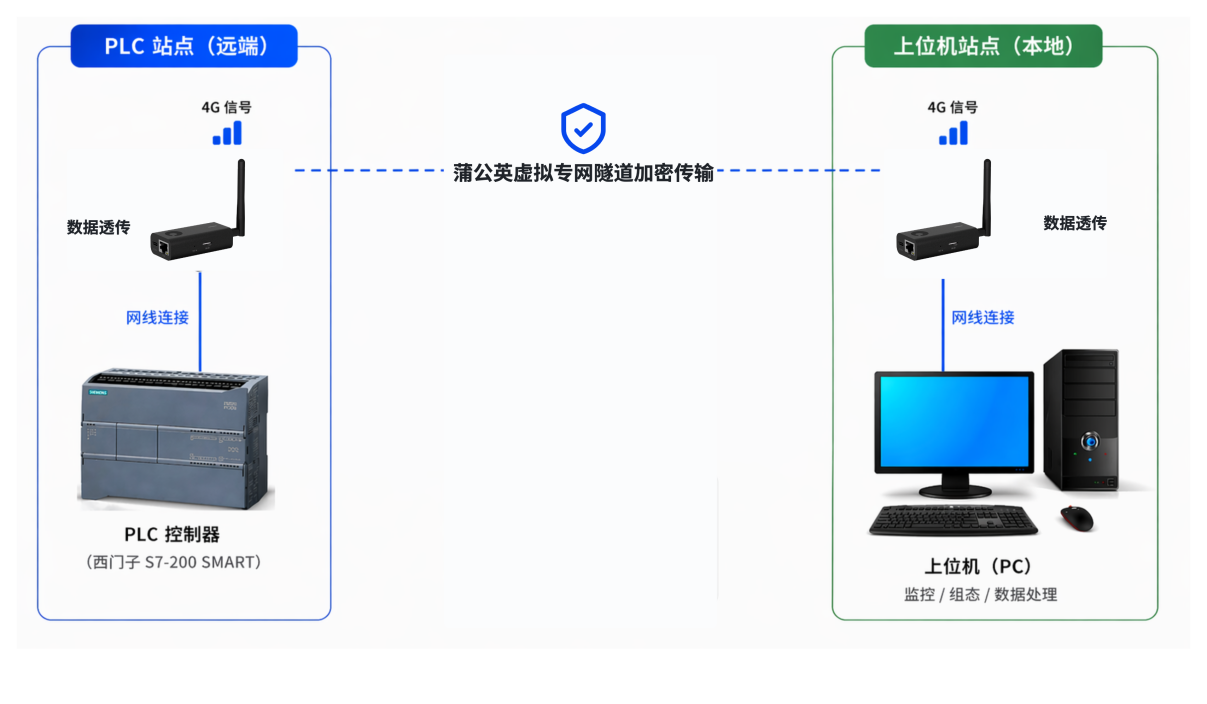

方案采用“1 台本地 + 1 台远端”的二层组网模式：本地 PGY-S0.5 下挂办公电脑（PC），远端 PGY-S0.5 下挂西门子 PLC 设备。两台设备通过蒲公英云端自动建立加密隧道，使 PC 与 PLC 在同一二层网络中互通。

图 2-1 组网拓扑示意图

2.2 设备与软件清单

名称	用途
蒲公英 PGY-S0.5（× 2）	分别部署在本地（PC 侧）与远端（PLC 侧），负责建立二层组网。
蒲公英管理 APP	手机端配置工具，用于添加设备、创建网络、管理成员。
ORAY 账号	登录蒲公英 APP 所需的账号，可在蒲公英官网免费注册。
西门子博途软件 /（TIA Portal）	用于查找 PLC、下载程序、在线监控等。

2.3 设备接线说明

• 将 本地 PGY-S0.5 的 LAN 口用网线连接到 PC 设备。
• 将 远端 PGY-S0.5 的 LAN 口用网线连接到 西门子 PLC 设备。
• 两台 PGY-S0.5 分别通过 WAN 口接入可访问互联网的网络（有线或 4G）。
• 确认本地与远端 PGY-S0.5 指示灯正常、已成功上线。

接线小贴士

• 请使用标准 超五类（Cat5e）或更高规格 网线，确保连接稳定。
• PC 与 PLC 的 IP 地址需处于同一网段，例如 PC 设置为 192.168.1.100，PLC 为 192.168.1.10。

三、通过 APP 完成设备组网

组网前请先将两台 PGY-S0.5 接通电源、接入互联网，并按 2.3 节完成接线。全流程均在蒲公英管理 APP 中完成，无需登录 Web 后台，整体耗时约 5 分钟。

3.1 操作流程总览

下图为 8 个关键步骤的截图概览，详细说明见 3.2 节。

① 打开 APP	② 登录账号	③ 添加硬件	④ 扫码添加
⑤ 组网使用	⑥ 创建网络	⑦ 添加第 2 台	⑧ 组网成功

图 3-1 蒲公英管理 APP 组网流程一览

3.2 分步操作说明

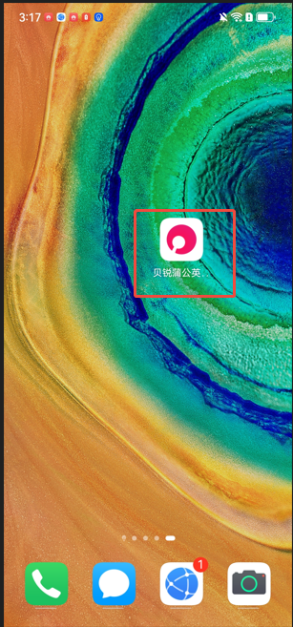

1. 第 1 步　下载并打开 APP　在手机应用商店搜索“蒲公英管理”，下载安装后打开 APP。

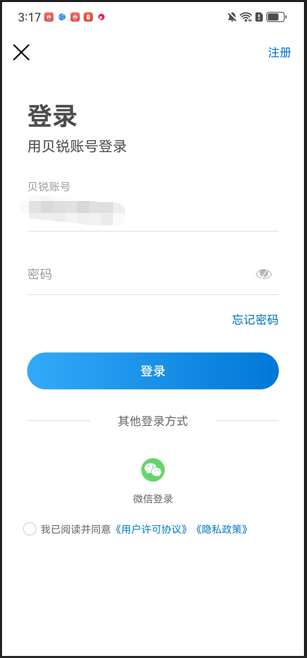

2. 第 2 步　登录 ORAY 账号　使用已有 ORAY 账号登录；若为新用户，可点击“注册”免费创建。

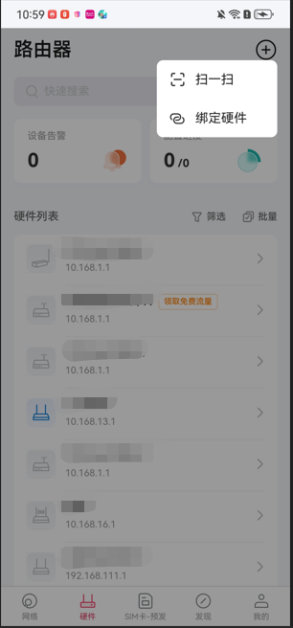

3. 第 3 步　进入“硬件”页面　切换到“硬件”页，点击右上角“添加硬件”按钮。

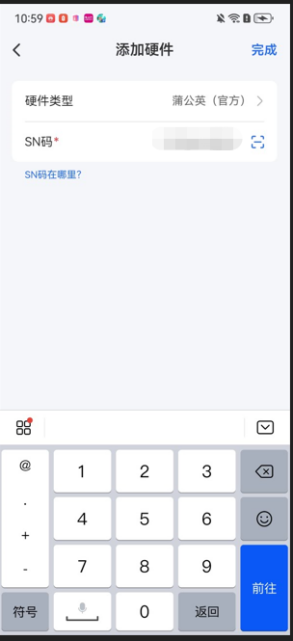

4. 第 4 步　添加第一台 PGY-S0.5　扫描设备背面二维码，或手动输入设备序列号 SN。

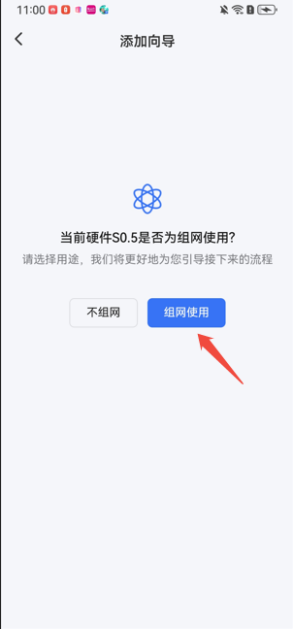

5. 第 5 步　选择“组网使用”　设备添加成功后，选择“组网使用”以加入虚拟局域网。

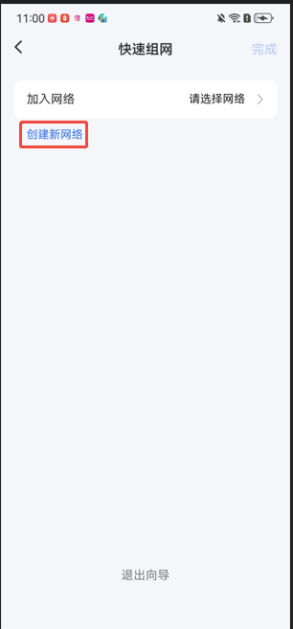

6. 第 6 步　创建新网络　进入“快速组网”页面，点击“创建新网络”并命名。

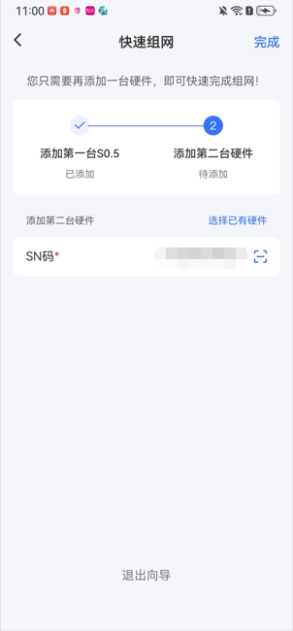

7. 第 7 步　添加第二台 PGY-S0.5　在新网络中继续添加第二台设备，点击“完成”提交。

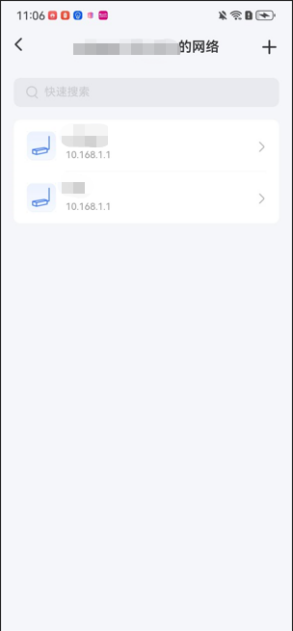

8. 第 8 步　查看组网成员　点击“查看网络成员”，两台设备均已加入，组网成功。

名词解释：什么是“二层组网 - 无 DHCP 模式”？

“二层组网”意味着两台路由器下挂的设备（PC、PLC）就像插在同一台交换机上，可以使用同一网段的 IP 相互通信；“无 DHCP 模式”表示由 PLC 所在现场原有网络负责分配 IP，PGY-S0.5 不再分配，避免与现场网络冲突。

四、在西门子软件中验证访问

组网完成后，我们需要在办公 PC 上通过西门子博途软件（TIA Portal）验证是否可以发现并访问远端的 PLC 设备。全流程分为三步：进入查找页面、搜索 CPU、点亮指示灯确认。

4.1 进入 PLC 设备查找页面

打开西门子博途软件，进入项目视图，在左侧导航栏找到并点击 “PLC” 按钮。

图 4-1 在博途软件中点击 PLC 按钮

4.2 查找并确认远端 PLC

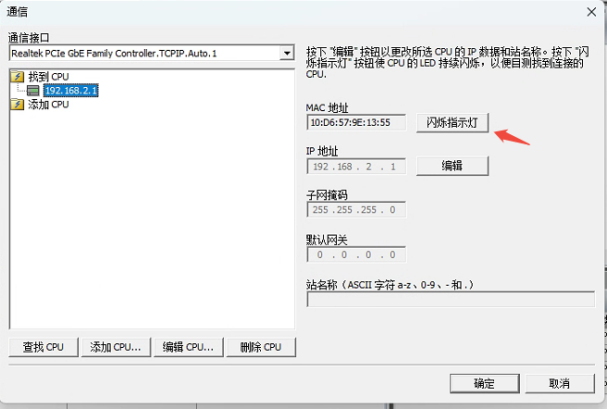

点击 “查找 CPU” / “Search” 扫描网络中可访问的 PLC；数秒后扫描列表将显示远端 PLC 的 IP、MAC 及型号。随后选中目标 PLC，点击 “闪烁指示灯” 按钮，现场 PLC 的状态灯将按预设频率闪烁，表示远程命令下发成功。

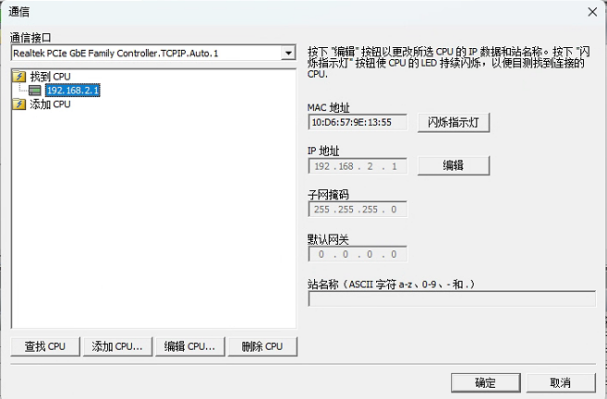

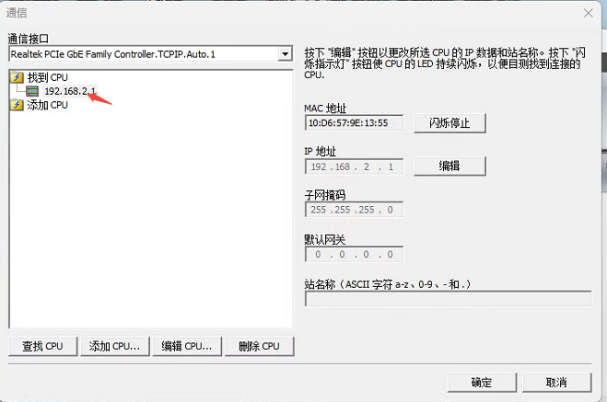

图 4-2 查找到远端 PLC 设备	图 4-3 点击“闪烁指示灯”按钮
图 4-4 PLC 指示灯响应闪烁	-
	-

验证成功：至此，远程访问已完整打通

当您可以在办公 PC 上发现远端 PLC、并成功点亮其指示灯时，说明：

• 蒲公英二层组网已稳定建立；
• 西门子博途可以像访问本地 PLC 一样访问远端 PLC；
• 后续可进行程序下载、在线监控、故障诊断等所有操作。

五、常见问题（FAQ）

Q1：两台 PGY-S0.5 是否必须在同一运营商网络下？

A： 不需要。只要两台设备都能访问互联网，即使一台使用电信卡、另一台使用无线中继，也可以正常组网。

Q2：组网成功但西门子软件搜不到 PLC 怎么办？

A： 请依次检查：① PC 与 PLC 的 IP 是否处于同一网段；② PC 电脑防火墙是否放行博途软件；③ PLC 侧网线是否插在 LAN 口；④ 尝试在 APP 中断开后重新加入网络。

Q3：组网会不会影响现场原有的网络？

A： 不会。“无 DHCP 模式”下，PGY-S0.5 不会分配 IP 地址，也不会干扰现场原有的路由、PLC 通信与工控网络。

Q4：数据传输是否安全？

A： 蒲公英组网采用私有加密通道，设备间加密通信，不暴露公网 IP，默认也不允许访问互联网应用，满足绝大多数工业场景的安全要求。

六、方案总结

联系我们

方式	信息
官方网站	https://www.oray.com
客服热线	400-601-5550
技术支持	support@oray.com
商务合作	business@oray.com

本文档仅作使用指导，硬件参数和收费变动恕不另行通知。
