1 多地互访(对等网络)

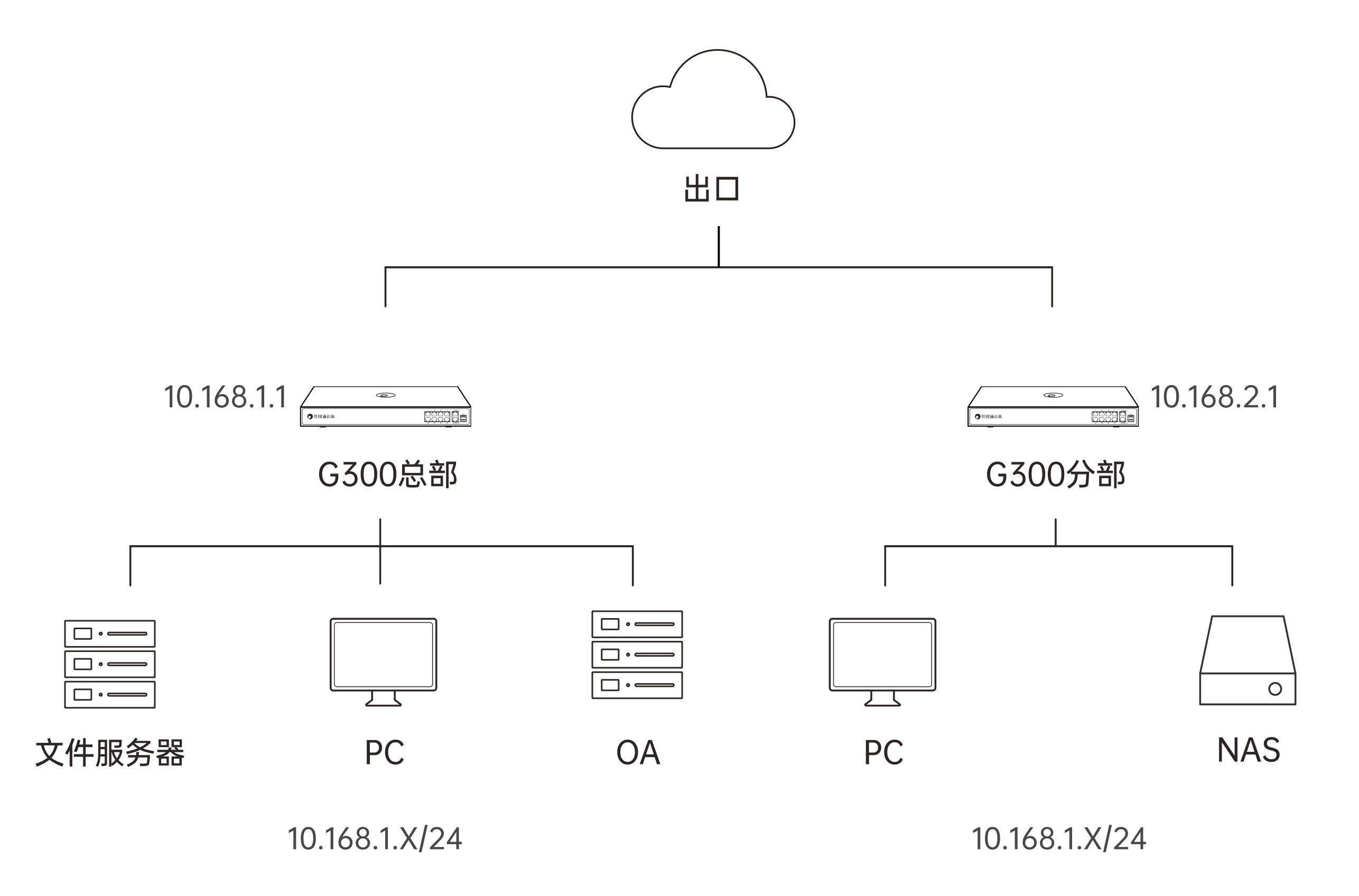

1.1 部署环境

总部及分部分别部署1台蒲公英G300设备，两台蒲公英G300进行异地组网，即可实现总部与分部的资源互相访问。

1.2 异地组网

（1）绑定硬件

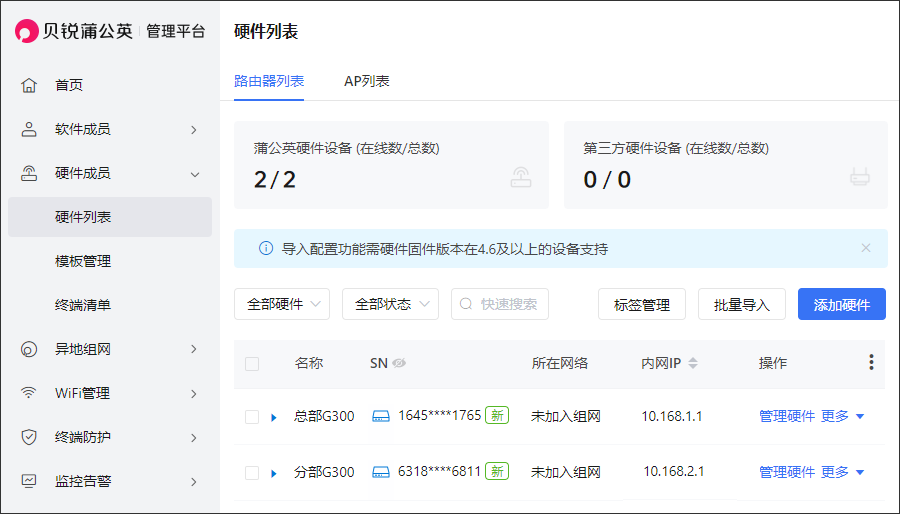

在蒲公英管理平台->【硬件成员】->【硬件列表】->【路由器列表】中，点击<添加硬件>，输入蒲公英硬件底部的SN码，完成总部蒲公英G300和分部蒲公英G300的添加操作。

（2）创建组网
①在蒲公英管理平台->【异地组网】->【网络成员】，点击<创建组网>。

②填写网络名称，选择对等网络类型。

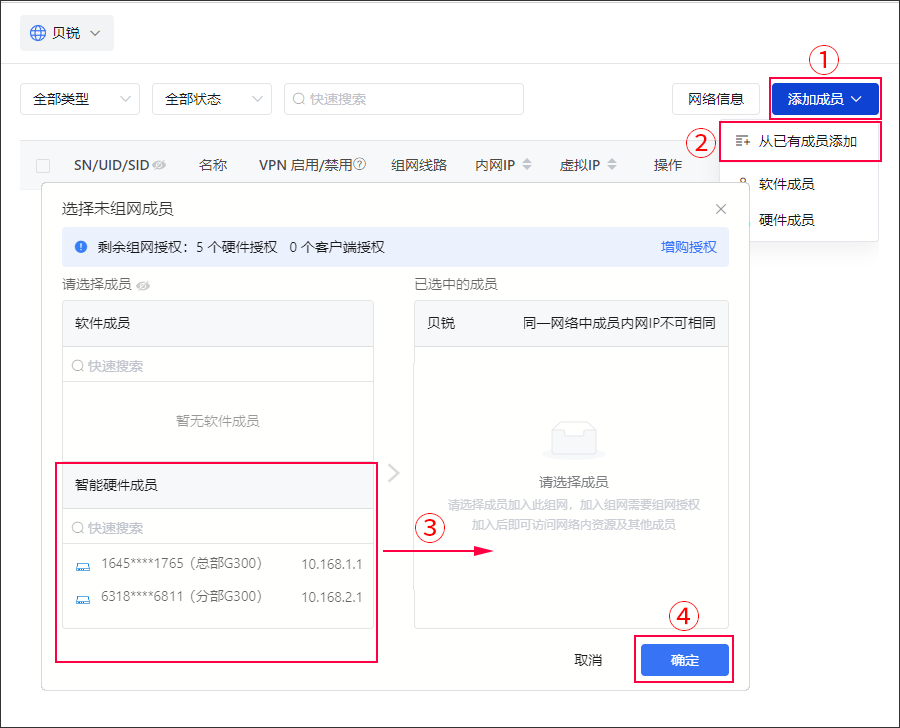

③创建组网后，点击右上方【添加成员】->【从已有成员添加】，选中之前绑定的总部蒲公英G300和分部蒲公英G300添加至组网中，点击<确定>。

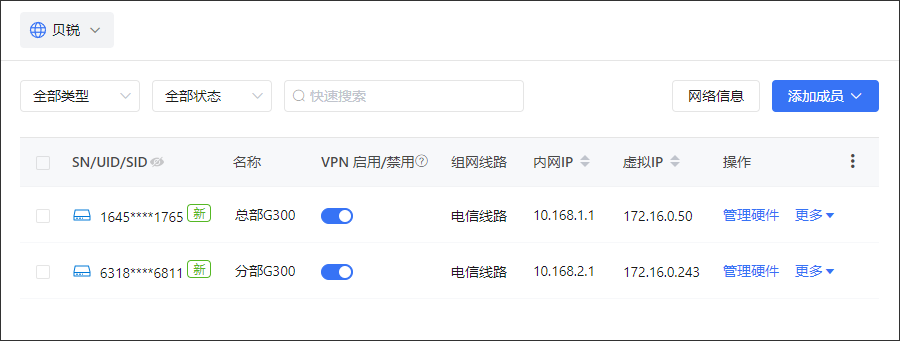

④总部蒲公英G300和分部蒲公英G300组网完成。

1.3 多地节点互访

总部G300和分部G300完成组网后，总部G300下的终端设备可与分部G300下的终端设备相互访问。

2 多地互访（对等网络+双旁路）

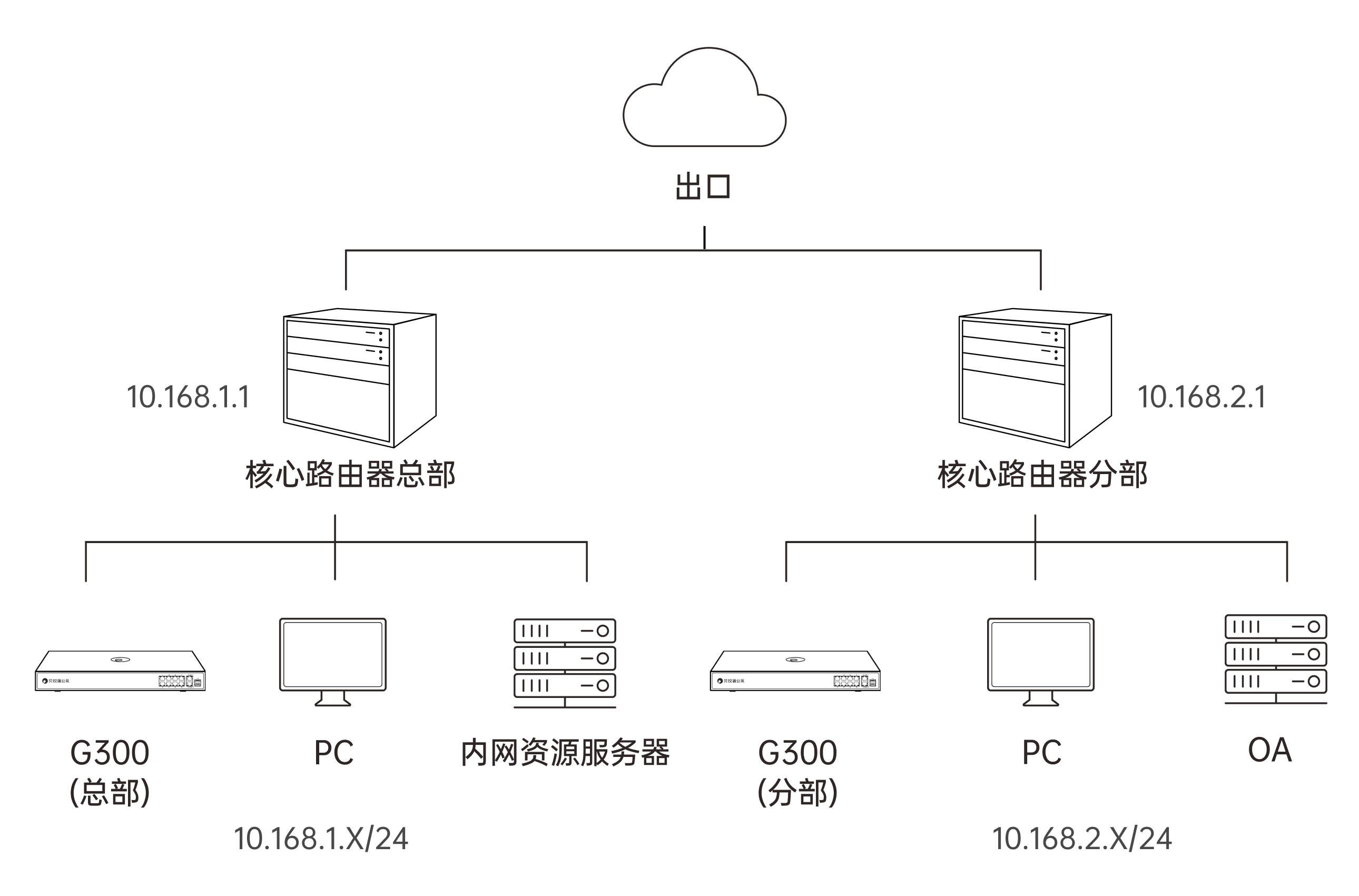

2.1 部署环境

不改变企业原有网络拓扑下，总部和分部旁路接入蒲公英G300，通过G300的旁路设置，即可实现总部与分部的成员互相访问。

2.2 异地组网

（1）绑定硬件
在蒲公英管理平台->【硬件成员】->【硬件列表】->【路由器列表】中，点击<添加硬件>，输入蒲公英硬件底部的SN码，完成总部蒲公英G300和分部蒲公英G300的添加操作。

（2）创建组网
①在蒲公英管理平台->【异地组网】->【网络成员】，点击<创建组网>。

②填写网络名称，选择对等网络类型。

③创建组网后，点击右上方【添加成员】->【从已有成员添加】，选中之前绑定的总部蒲公英G300和分部蒲公英G300添加至组网中，点击<确定>。

④总部蒲公英G300和分部蒲公英G300组网完成。

2.3 旁路设置

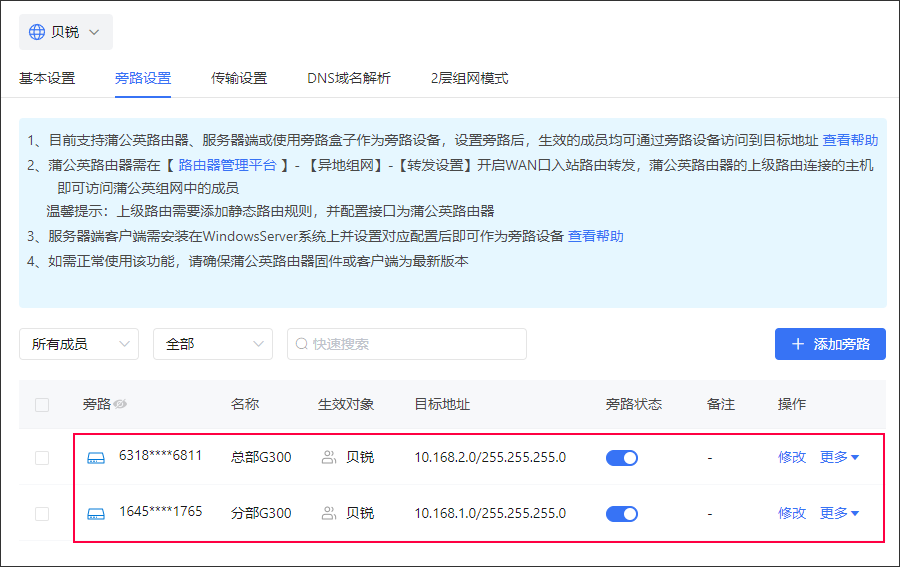

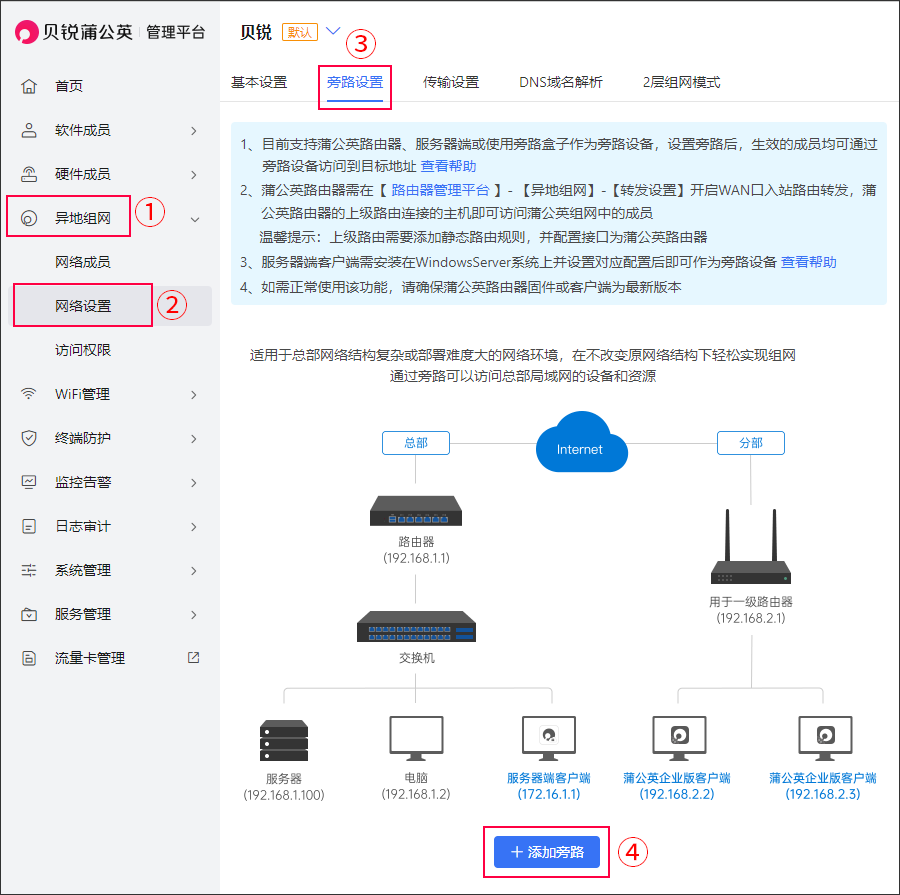

在蒲公英管理平台->【异地组网】->【网络设置】->【旁路设置】，点击<添加旁路>，完成总部G300和分部G300相关的旁路设置。

（1）总部G300旁路设置

内容	说明
选择旁路	选择设置旁路的设备（总部G300）
目标类型	可选择IP网络段或IP地址，即生效对象可访问的目标类型
目标地址 （子网掩码）	目标地址是总部G300上网IP所属网段且总部G300可访问的IP段或IP地址，若选择目标类型为IP网段，则需填写子网掩码
生效对象	允许组网内的指定成员/成员组访问上述目标地址(选择组网成员组“贝锐”，则允许贝锐组网内的所有成员允许访问上述目标地址

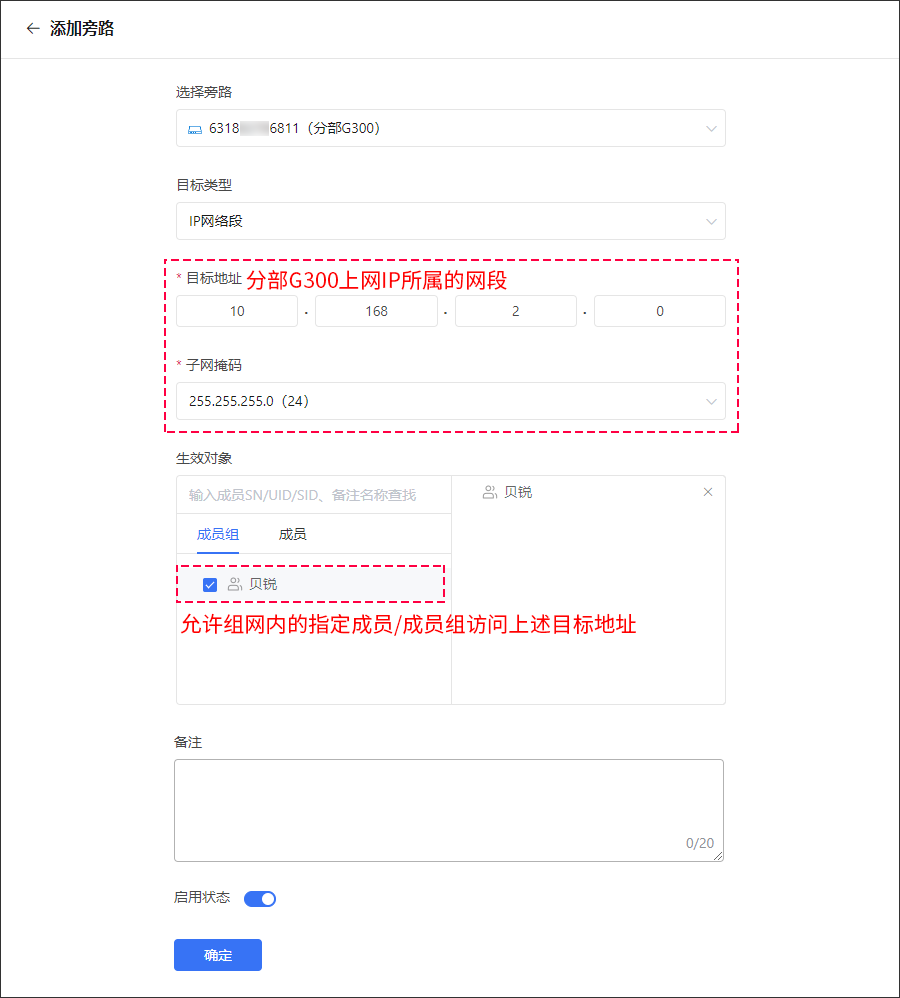

（2）分部G300旁路设置

内容	说明
选择旁路	选择设置旁路的设备（分部G300）
目标类型	可选择IP网络段或IP地址，即生效对象可访问的目标类型
目标地址 （子网掩码）	目标地址是分部G300上网IP所属网段且分部G300可访问的IP段或IP地址，若选择目标类型为IP网段，则需填写子网掩码
生效对象	允许组网内的指定成员/成员组访问上述目标地址(选择组网成员组“贝锐”，则允许贝锐组网内的所有成员允许访问上述目标地址

（3）旁路设置完成。

2.4 静态路由

除了总部和分部旁路接入的G300需要旁路设置外，还需要G300的上级核心路由器设置静态路由，才能实现总部与分部的成员互相访问。
总部静态路由设置

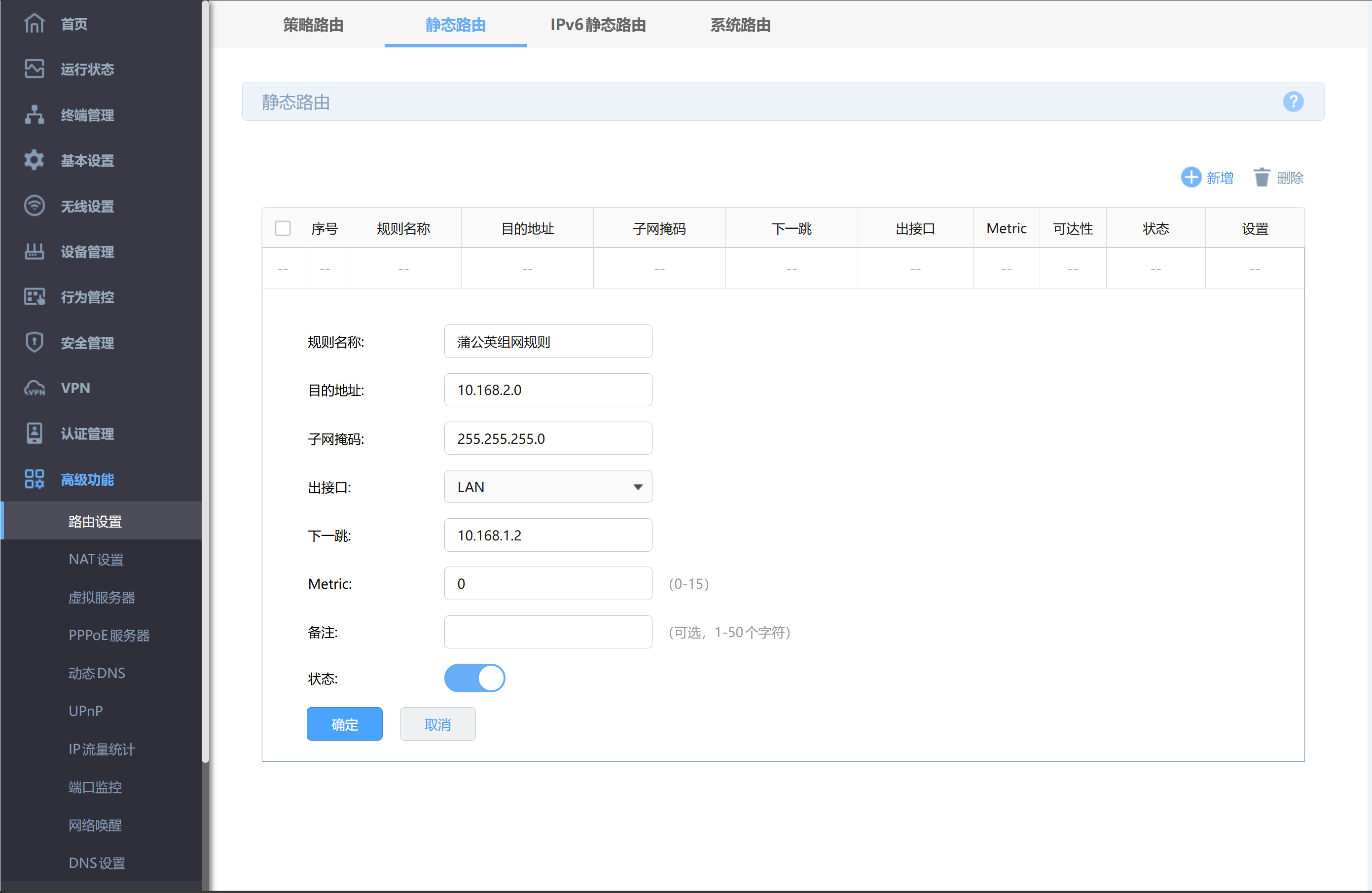

告知总部设备，若有IP包想达到网段10.168.2.0/24，那么请将此IP包发给10.168.1.2（总部蒲公英G300获取的上网地址）

分部部静态路由设置

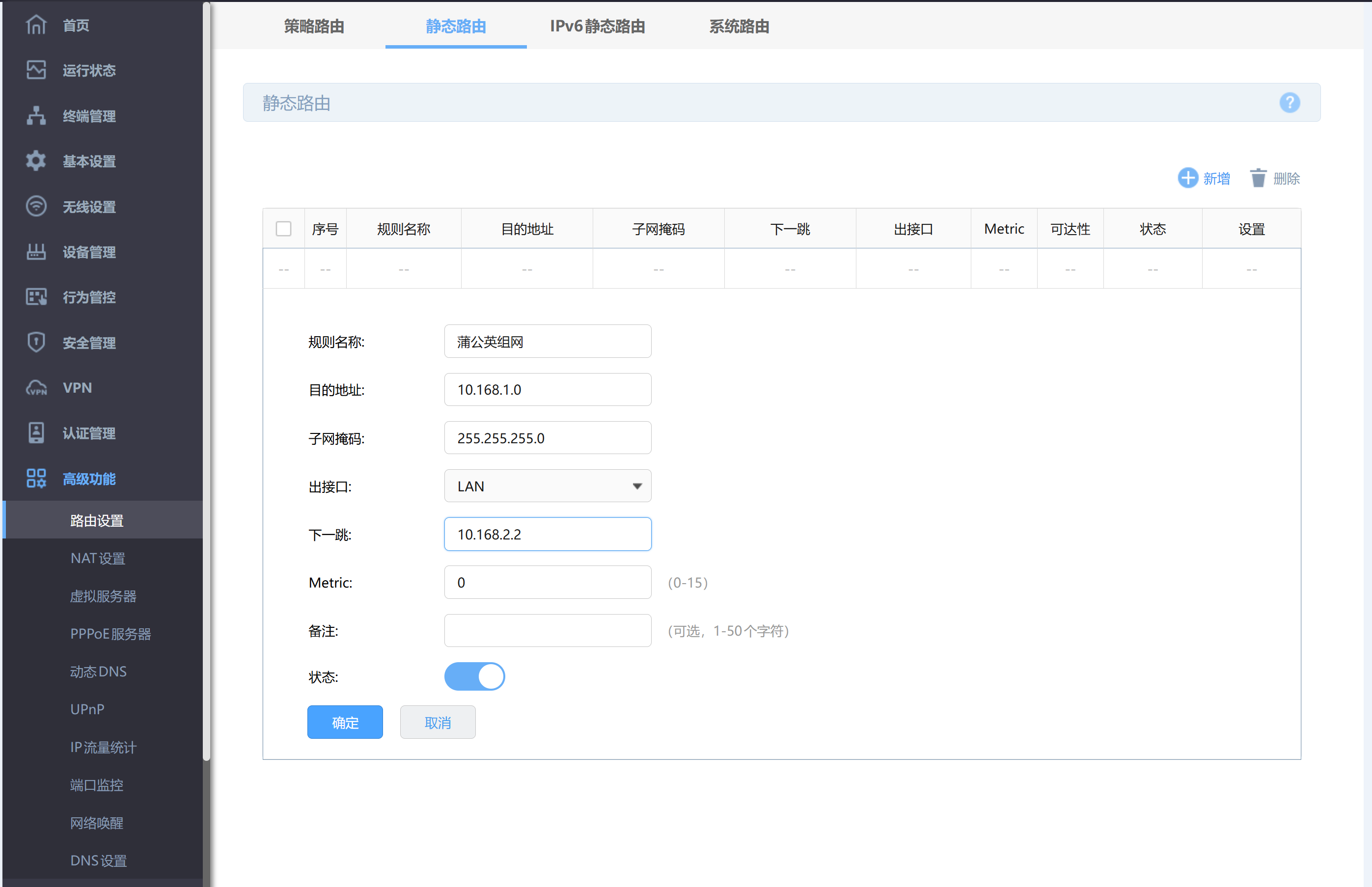

告知总部设备，若有IP包想达到网段10.168.1.0/24，那么请将此IP包发给10.168.2.2（分部蒲公英G300获取的上网地址）

2.5 多地节点互访

总部G300和分部G300完成组网及旁路设置后，总部G300同网段的设备可与分部G300同网段的设备相互访问。

3 多地互访（对等网络+单旁路）

3.1 部署环境

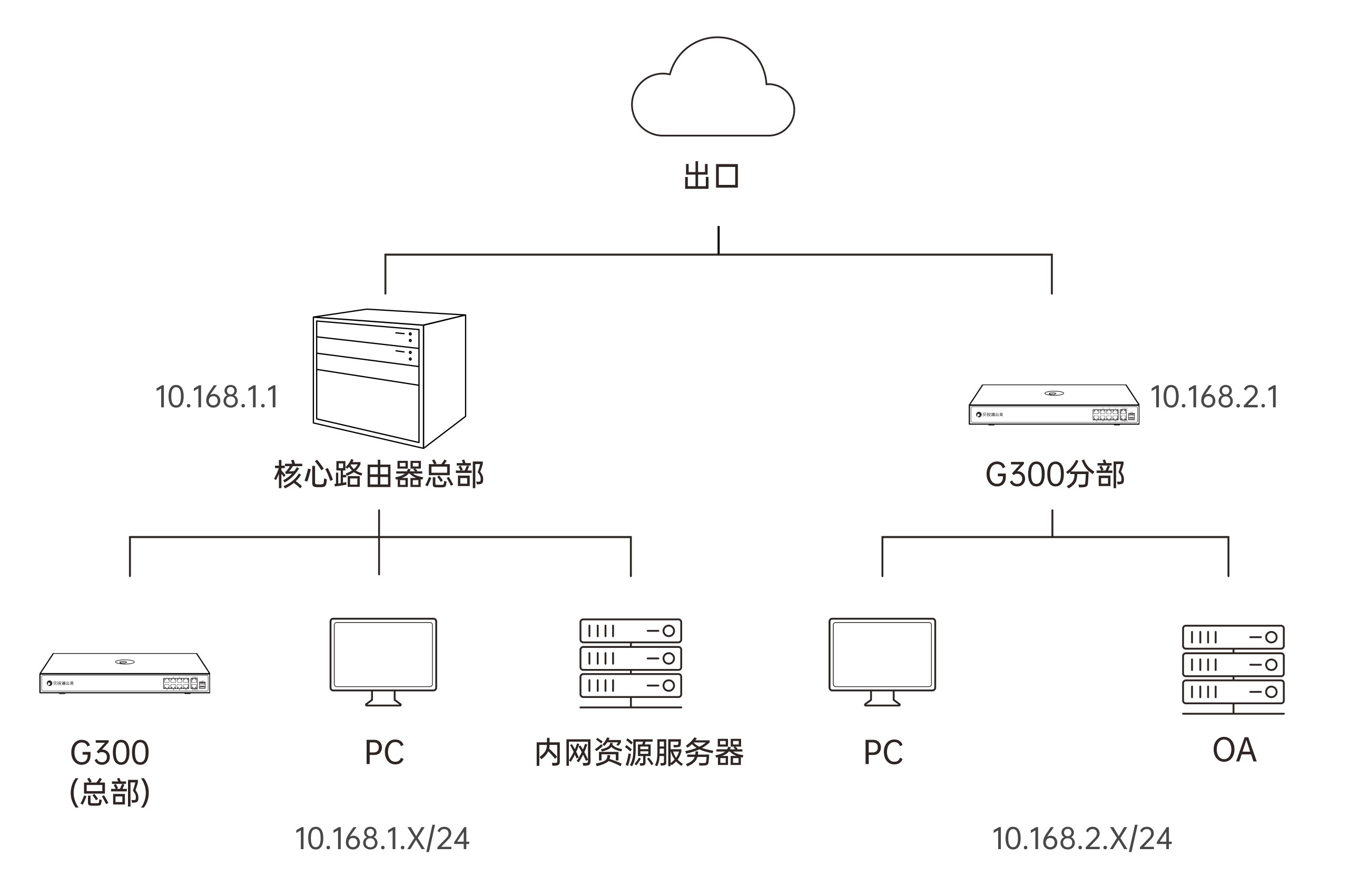

总部旁路接入蒲公英G300，分部使用蒲公英G300作核心路由器。通过总部蒲公英G300的旁路设置以及总部核心路由器的静态路由设置，可实现总部与分部的成员互相访问。

3.2 异地组网

（1）绑定硬件
在蒲公英管理平台->【硬件成员】->【硬件列表】->【路由器列表】中，点击<添加硬件>，输入蒲公英硬件底部的SN码，完成总部蒲公英G300和分部蒲公英G300的添加操作。

（2）创建组网
①在蒲公英管理平台->【异地组网】->【网络成员】，点击<创建组网>。

②填写网络名称，选择对等网络类型。

③创建组网后，点击右上方【添加成员】->【从已有成员添加】，选中之前绑定的总部蒲公英G300和分部蒲公英G300添加至组网中，点击<确定>。

④总部蒲公英G300和分部蒲公英G300组网完成。

3.3 旁路设置

在蒲公英管理平台->【异地组网】->【网络设置】->【旁路设置】，点击<添加旁路>，完成总部G300的旁路设置。

（1）总部G300旁路设置

内容	说明
选择旁路	选择设置旁路的设备（总部G300）
目标类型	可选择IP网络段或IP地址，即生效对象可访问的目标类型
目标地址 （子网掩码）	目标地址是总部G300上网IP所属网段且总部G300可访问的IP段或IP地址，若选择目标类型为IP网段，则需填写子网掩码
生效对象	允许组网内的指定成员/成员组访问上述目标地址(选择组网成员组“贝锐”，则允许贝锐组网内的所有成员允许访问上述目标地址

（2）旁路设置完成。

3.4 静态路由

除了总部旁路接入的G300需要旁路设置外，还需要G300的上级核心路由器设置静态路由，才能实现总部与分部的成员互相访问.

总部静态路由设置
告知总部设备，若有IP包想达到网段10.168.2.0/24，那么请将此IP包发给10.168.1.2（总部蒲公英G300获取的上网地址）

3.5 多地节点互访

总部G300和分部G300完成组网后，且总部完成旁路设置及静态路由，总部G300同网段的设备可与分部G300下联设备可相互访问。

4 仅访问总部（集散网络+单旁路）

4.1 部署环境

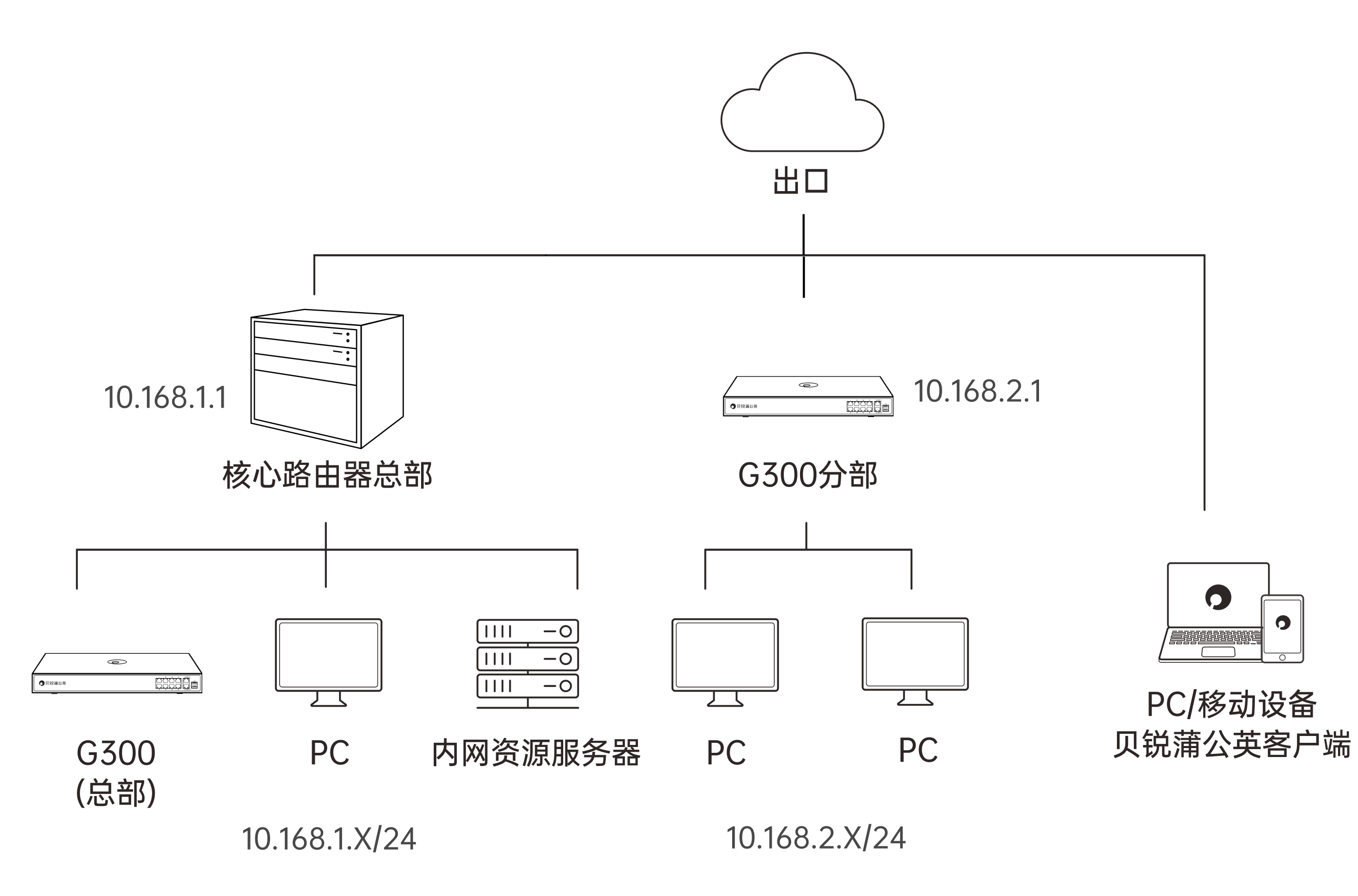

不改变总部现有拓扑下，总部旁路接入蒲公英G300，分部使用蒲公英G300作核心路由器，出差员工的使用贝锐蒲公英客户端，以实现分部的员工及出差员工可访问总部的资源服务器。

4.2 异地组网

（1）绑定硬件
在蒲公英管理平台->【硬件成员】->【硬件列表】->【路由器列表】中，点击<添加硬件>，输入蒲公英硬件底部的SN码，完成总部蒲公英G300和分部蒲公英G300的添加操作。

（2）为出差员工创建客户端成员
在蒲公英管理平台->【软件成员】->【成员列表】中，点击<添加成员>，选择成员类型及密码后，点击<确定>完成客户端成员的添加操作。

（3）创建组网
①在蒲公英管理平台->【异地组网】->【网络成员】，点击<创建组网>。

②填写网络名称，选择集散网络类型。

③组网角色
集散网络的特点是普通成员只能与中心成员建立连接，普通成员间无法建立连接进行互访。根据上述拓扑，总部蒲公英G300为中心成员角色，分部蒲公英G300及蒲公英客户端成员为普通成员角色。

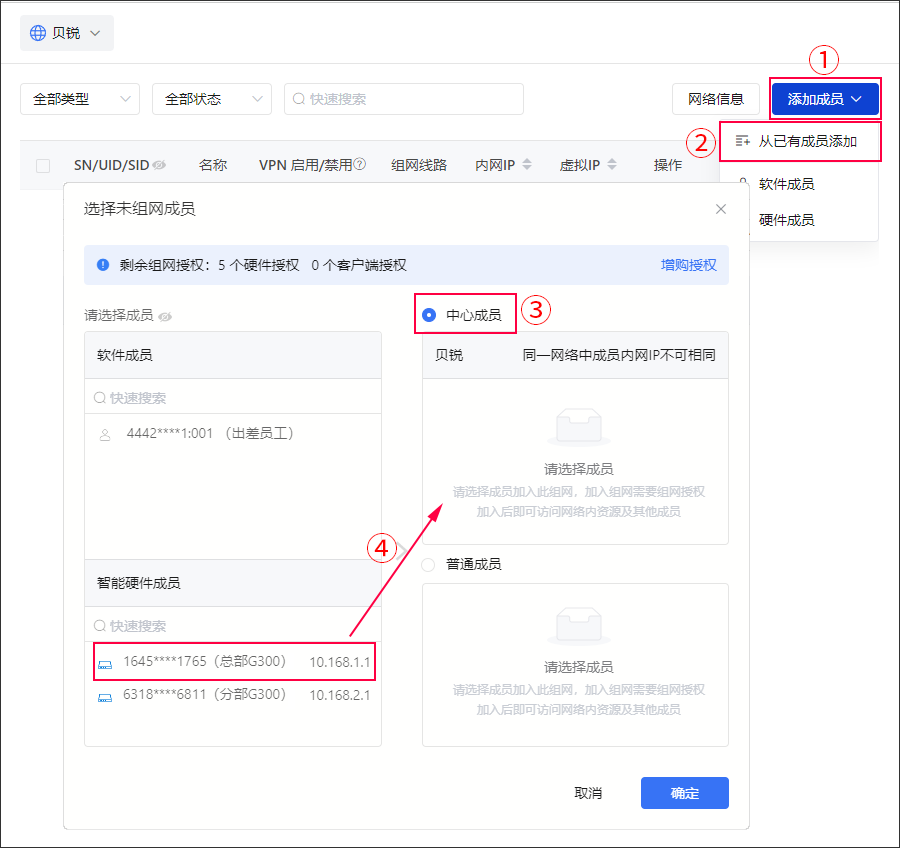

中心成员 创建组网后，点击右上方【添加成员】->【从已有成员添加】，点击“中心成员”，选中之前绑定的总部蒲公英G300授权加入组网中。

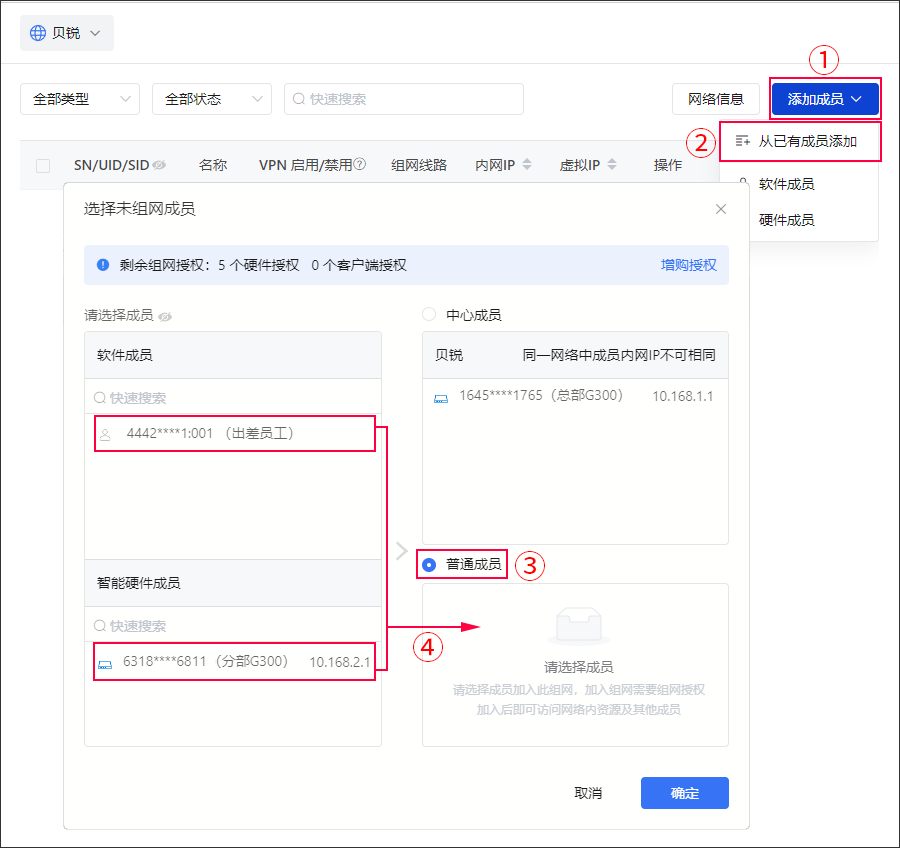

普通成员 创建组网后，点击右上方【添加成员】->【从已有成员添加】，点击“普通成员”，选中之前绑定的分部蒲公英G300及客户端成员授权加入组网中。

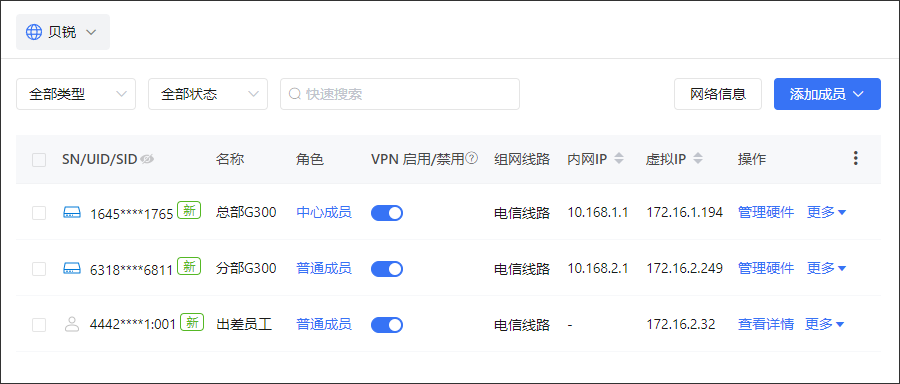

④组网完成。

4.3 旁路设置

总部G300进行旁路设置，允许分部G300所属网段及蒲公英客户端成员访问总部G300所属网段内的资源。
在蒲公英管理平台->【异地组网】->【网络设置】->【旁路设置】，点击<添加旁路>，完成总部G300的旁路设置。

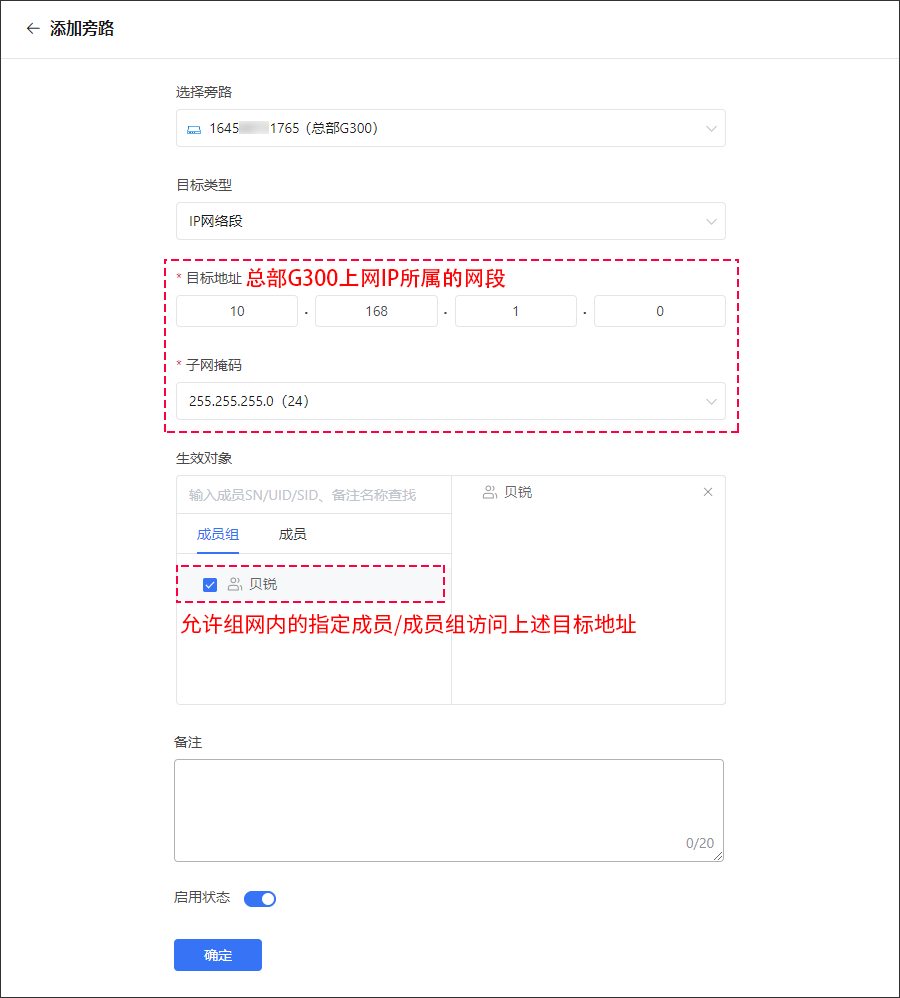

（1）总部G300旁路设置

内容	说明
选择旁路	选择设置旁路的设备（总部G300）
目标类型	可选择IP网络段或IP地址，即生效对象可访问的目标类型
目标地址 （子网掩码）	目标地址是总部G300上网IP所属网段且总部G300可访问的IP段或IP地址，若选择目标类型为IP网段，则需填写子网掩码
生效对象	允许组网内的指定成员/成员组访问上述目标地址(选择组网成员组“贝锐”，则允许贝锐组网内的所有成员允许访问上述目标地址

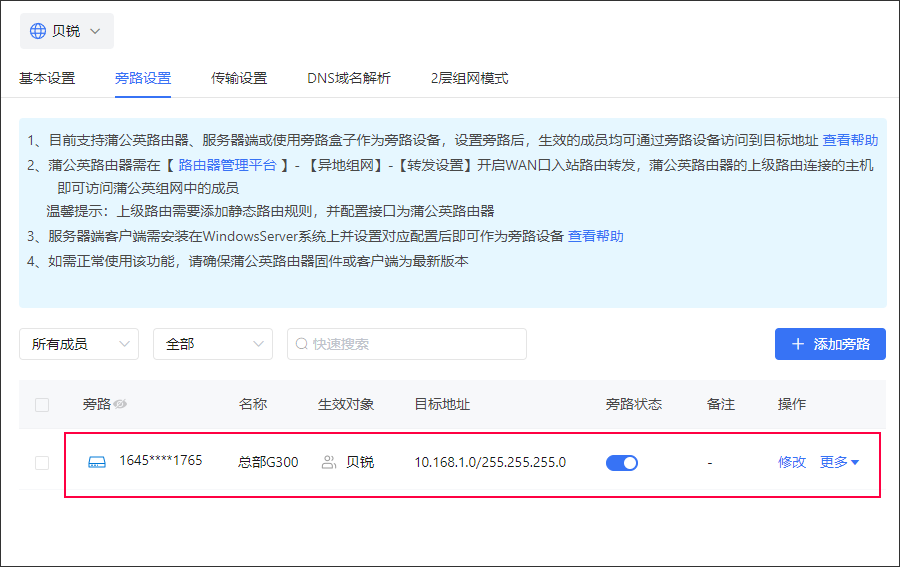

（2）旁路设置完成。

4.4 分部访问总部资源

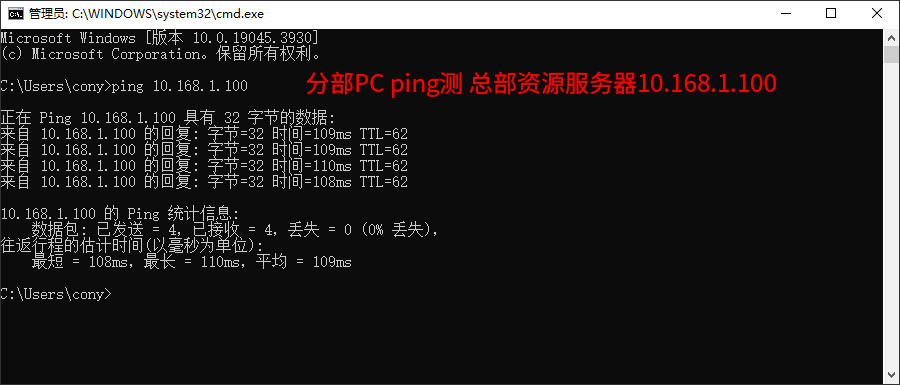

完成上述组网设置及旁路设置后，分部的员工可访问到总部的资源服务器。

4.5 出差员工访问总部资源

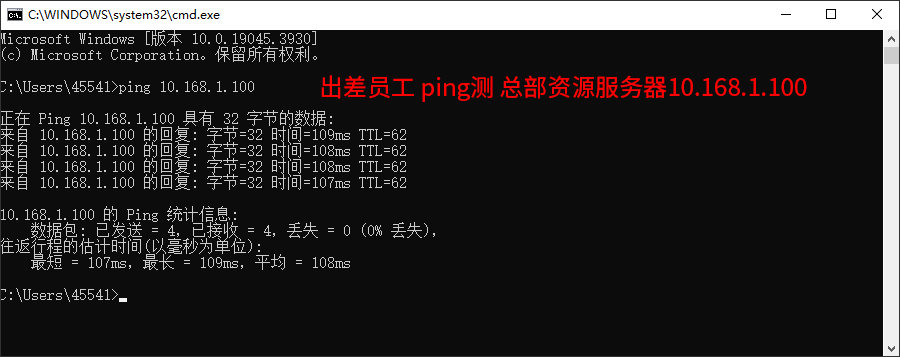

完成上述组网设置及旁路设置后，出差员工可通过贝锐蒲公英客户端访问到总部的资源服务器。
（1）下载安装贝锐蒲公英客户端，并使用管理员创建的客户端成员UID及密码进行登录。

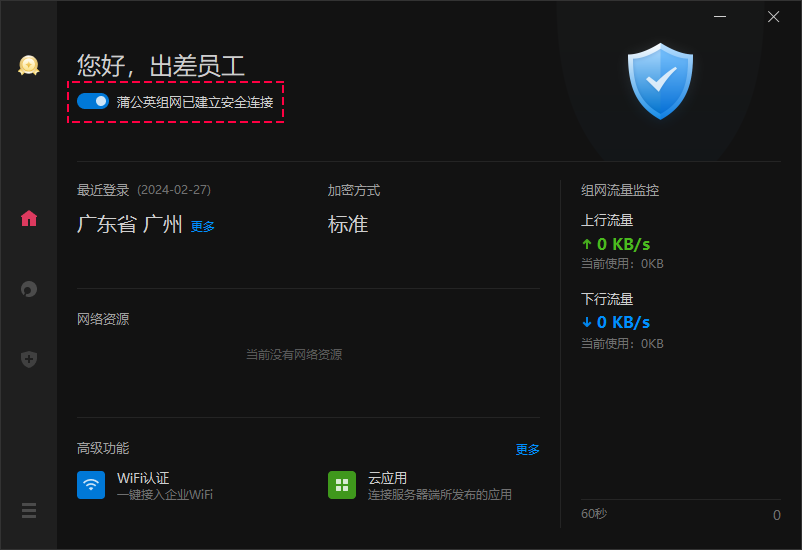

（2）登录蒲公英客户端后，蒲公英蒲公英客户端默认开启组网连接状况。登录蒲公英客户端的设备可访问到总部的资源服务器。

5.私有云搭建（硬盘/U盘）

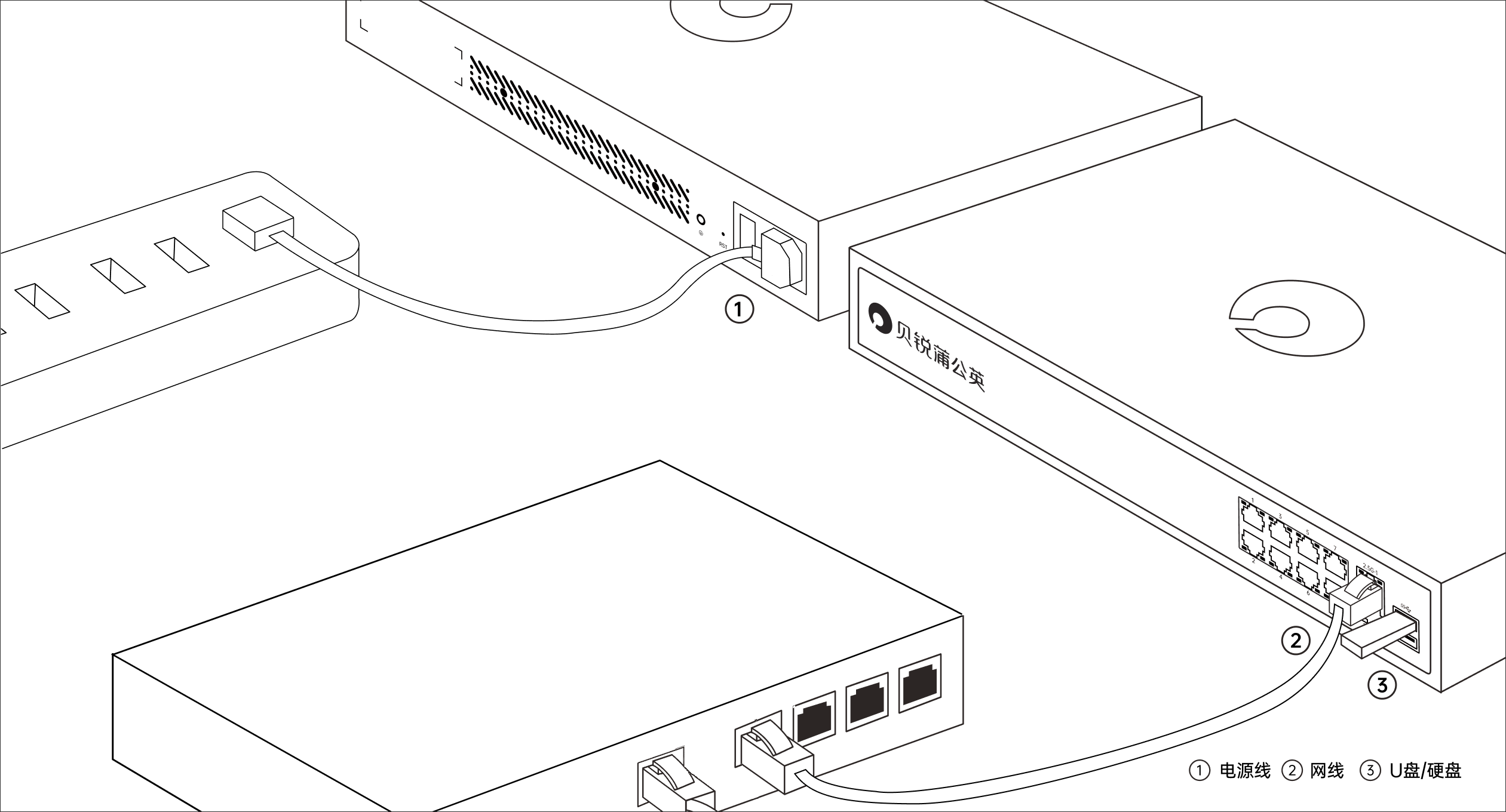

5.1 设备接线

蒲公英G300连接电源并联网后，待指示灯为白色常亮状态时，将U盘/硬盘接入G300的USB接口中。

5.2 开启文件共享

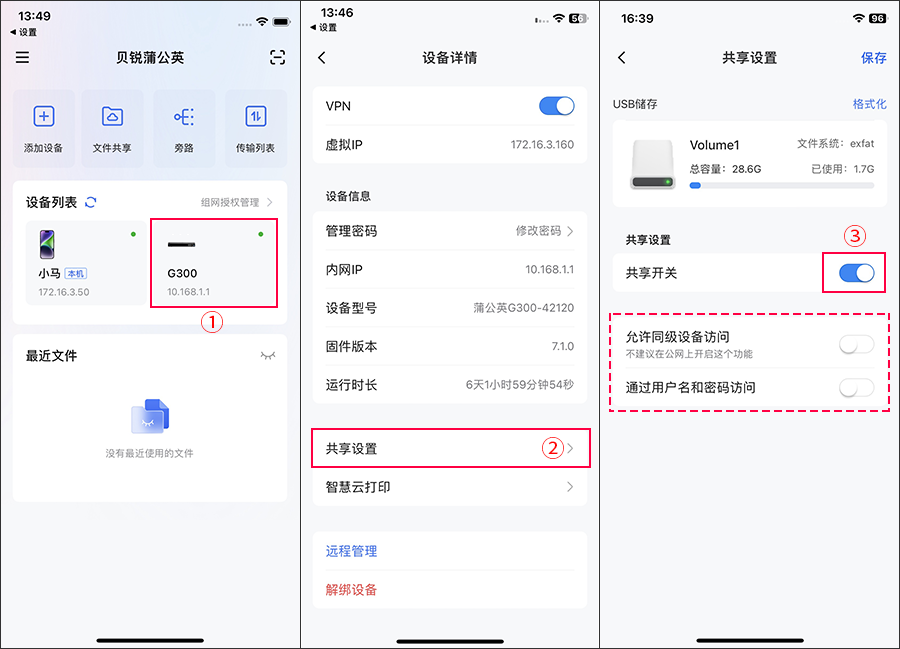

在完成G300设备初始化后，在贝锐蒲公英客户端APP的设备列表中点击【G300硬件】->【共享设置】，G300检测到已接入U盘/硬盘，则显示存储设备信息。开启共享开关，可根据实际情况进行共享设置。

5.3 远程访问

5.3.1 手机远程访问

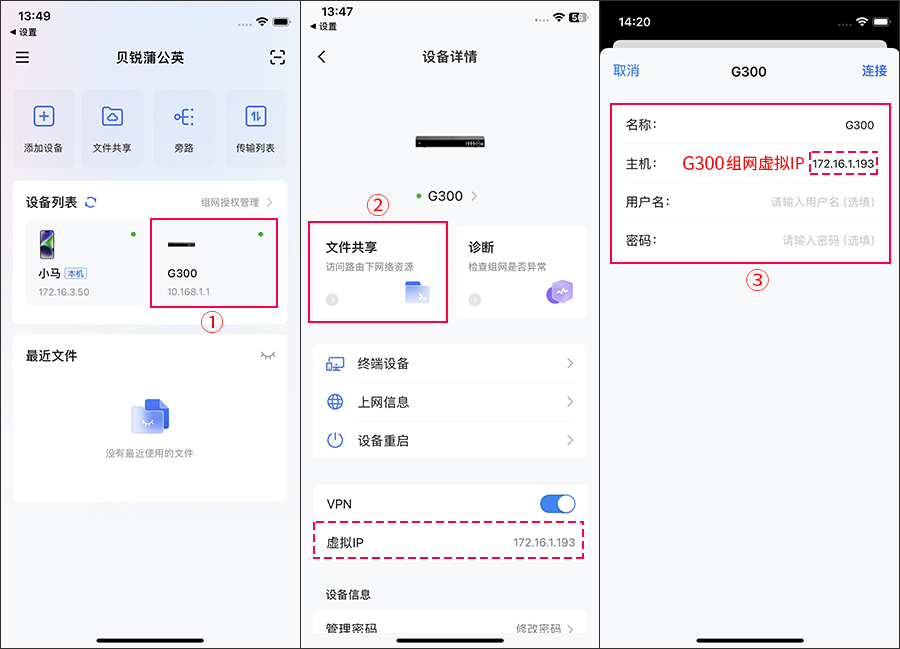

手机下载安装贝锐蒲公英客户端并使用与APP初始化相同的贝锐账号进行登录后，在设备列表点击【G300设备】->【文件共享】，在添加Samba界面中，主机填写G300的组网虚拟IP及其共享设置后，点击“完成”即可访问G300私有云文件。
说明：G300的组网虚拟IP可在贝锐蒲公英客户端APP的设备列表中，点击硬件进入设备详情中查看组网虚拟IP。

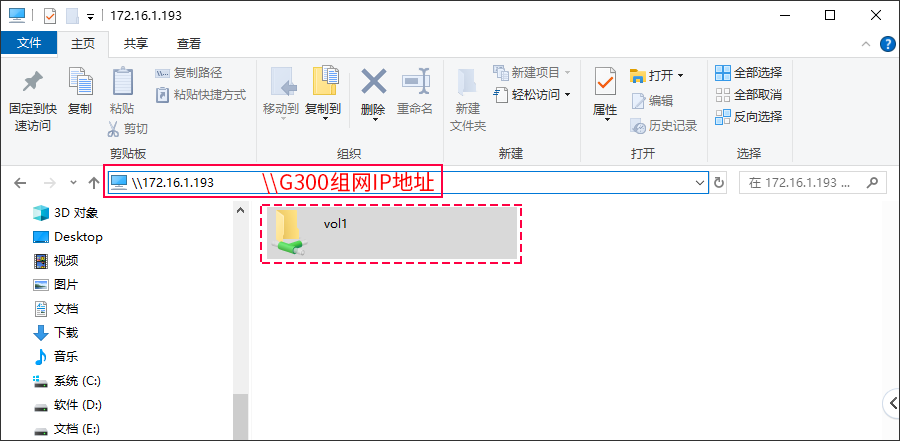

5.3.2 电脑远程访问 电脑设备下载安装贝锐蒲公英客户端并使用与APP初始化相同的贝锐账号进行登录后，在本机设备的文档路径中，输入“\G300组网IP地址”，即可查看G300共享的文件。
说明：G300的组网虚拟IP可在贝锐蒲公英客户端APP的设备列表中，点击硬件进入设备详情中查看组网虚拟IP。
