X5Pro

X5 Pro-上网设置教程

更新日期：2024-04-17 14:21:17

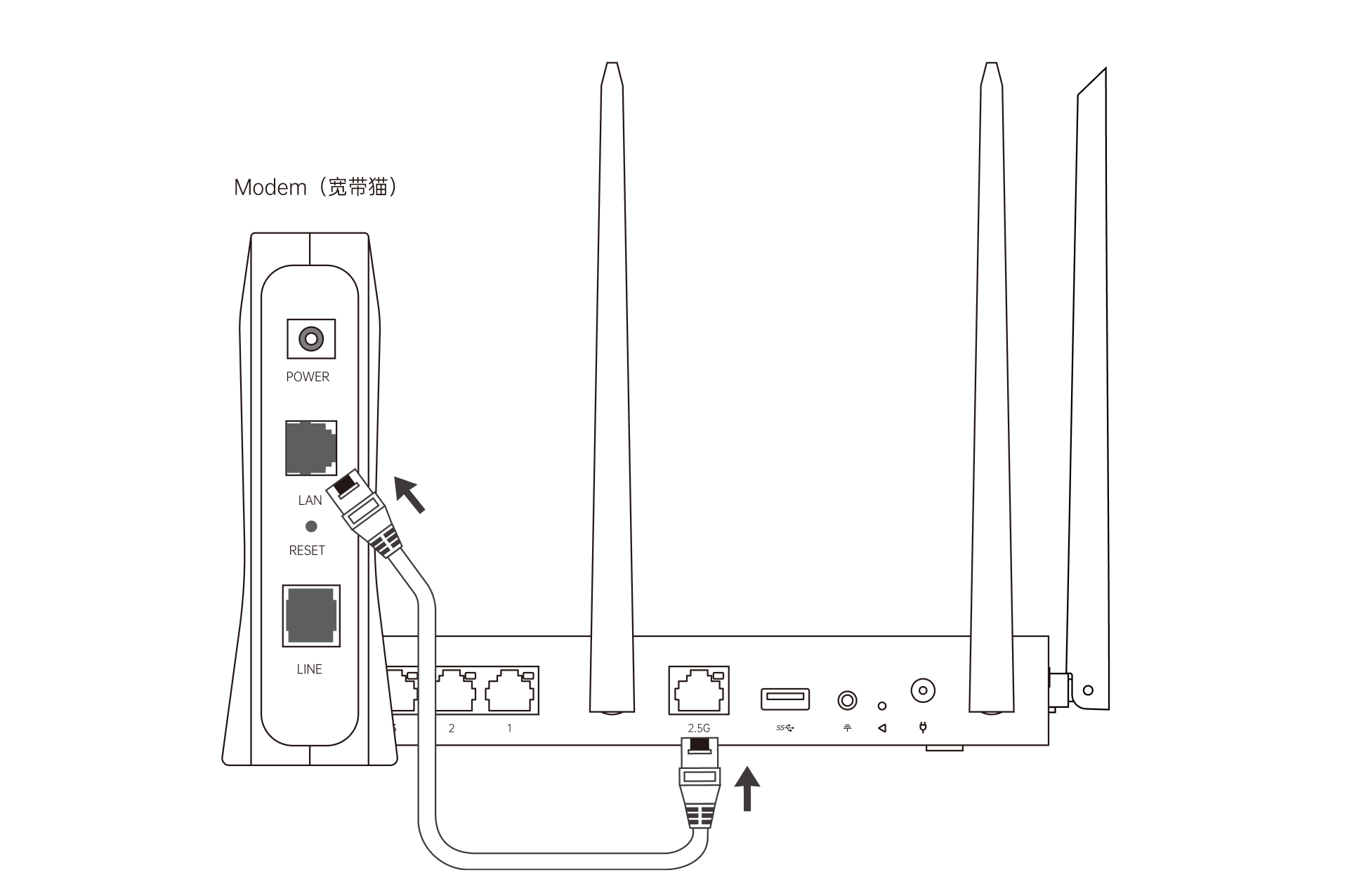

1.接线联网

①电源接口接入路由器电源
②将外网网线连接至路由器2.5G口（WAN口）
③将LAN口网线连接至电脑登上网设备

2.设备初始化

配置前，请确保计算机已连接到路由器的网口（LAN接口），并且设置好了自动获取 IP 地址或指定了静态的 IP 地址。
（1）启动计算机浏览器访问http://oraybox.com ，设置上网方式。

（2）设置路由器WiFi名称与密码。

（3）设置设备管理密码后点击配置完成。

3 上网方式

3.1 双WAN口部署

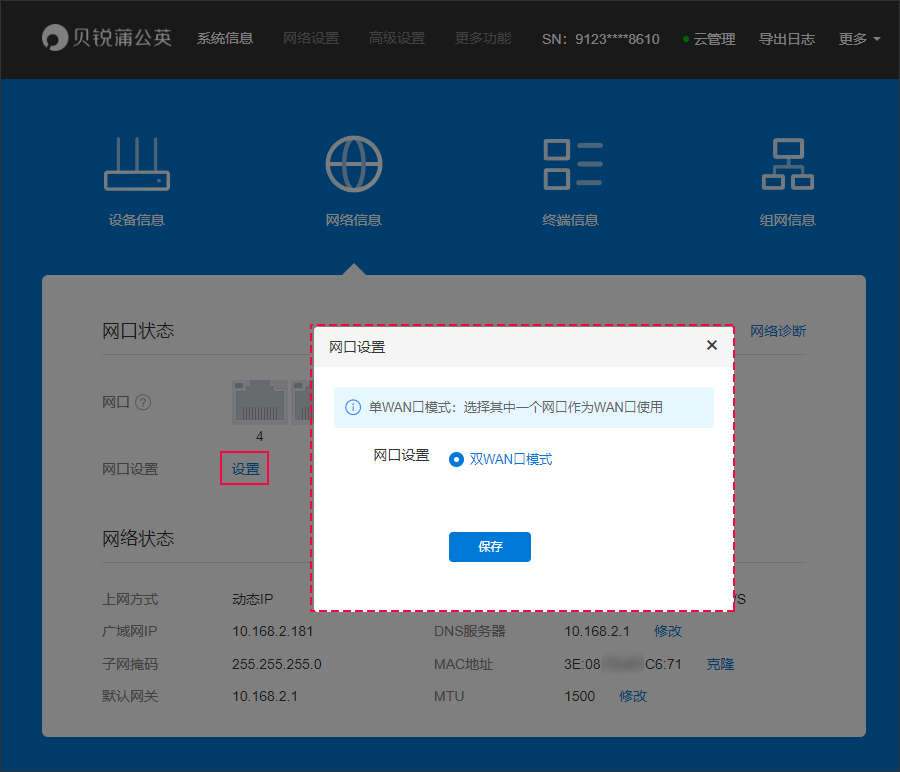

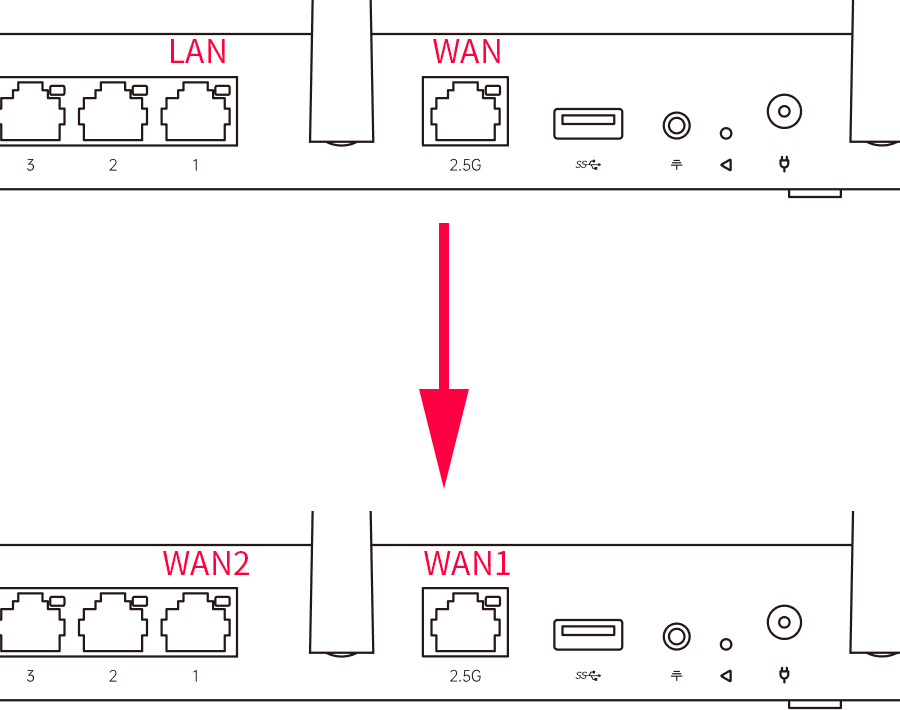

蒲公英X5Pro支持双WAN口部署,可从默认单口切换为双WAN部署，且可实现双WAN负载均衡及流量精细控制。

3.2 WAN/LAN切换

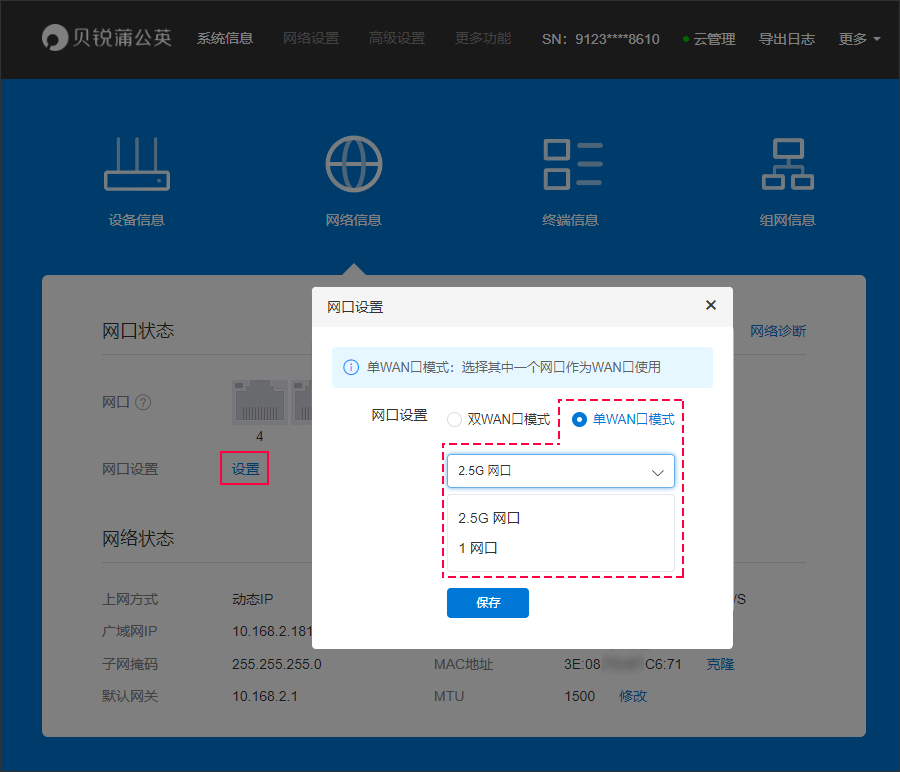

从双WAN口模式切换为单WAN口，可选择单WAN口的接口是2.5G网口或1网络口（千兆口），以实现接口的高效利用。

3.3 双带宽接入

3.3.1 WAN口负载均衡

路由器切换为双WAN部署并接入双带宽出口后，可使用负载均衡功能设置带宽权重达到预期的流量均衡。
（1）绑定硬件
在蒲公英管理平台->【硬件成员】->【硬件列表】->【路由器列表】中，点击<添加硬件>，输入蒲公英硬件底部的SN码，完成蒲公英X5Pro的添加操作。

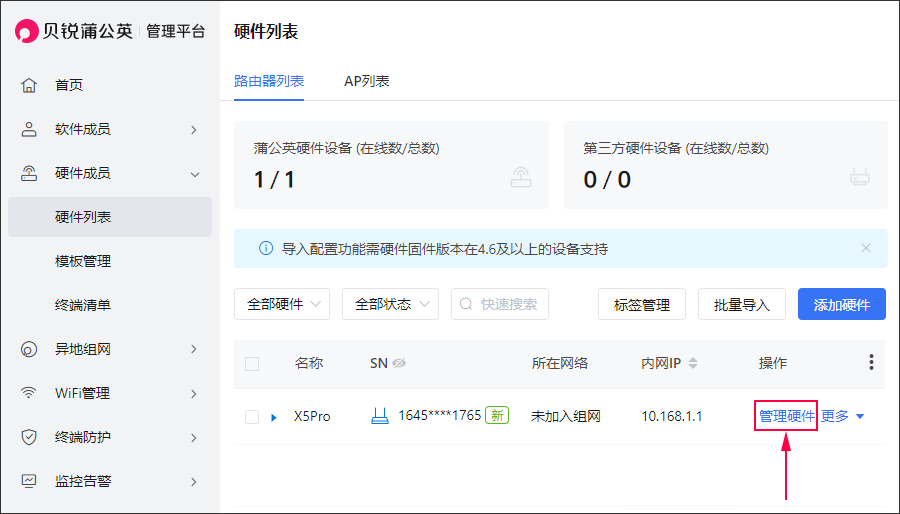

（2）管理硬件
点击“管理硬件”跳转至云管理平台。

（3）负载均衡

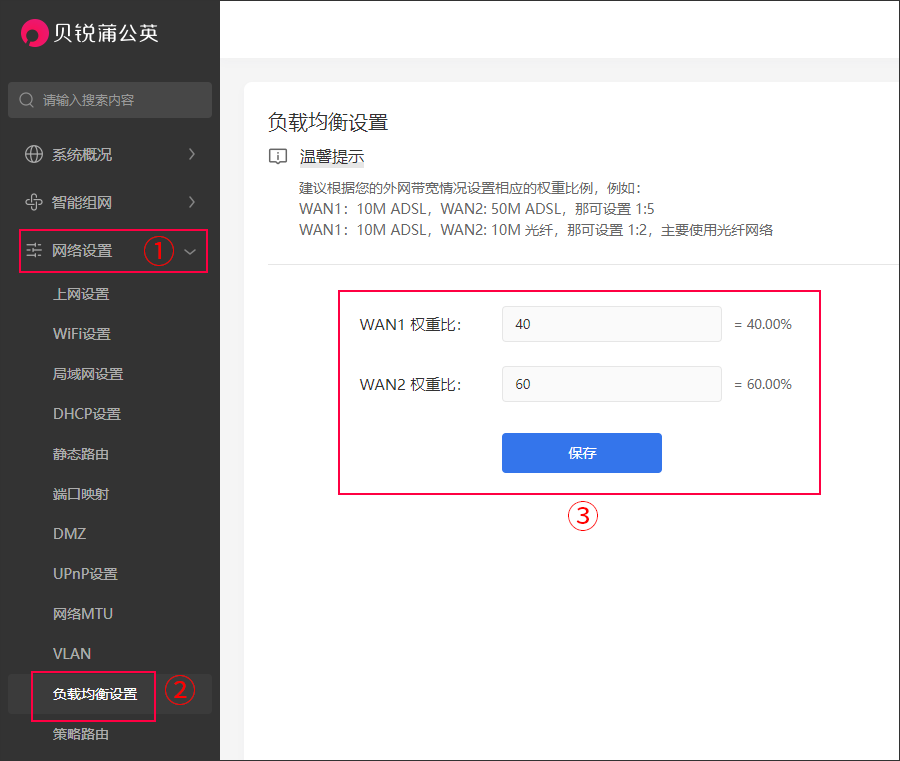

在蒲公英云管理平台->【网络设置】->【负载均衡设置】中，可根据实际情况设置双带宽的使用权重。如图举例所示，设置WAN1使用权重比为40%，WAN2使用权重比为60%，带宽主要使用接入WAN2的带宽。

3.3.2双WAN口策略路由设置

路由器切换为双WAN部署并接入双带宽出口，当接入某个网络资源规划特定用途使用时，可通过策略路由功能进行精细化流量控制。如访问企业文件服务器使用WAN1专线带宽出口，访问其他资源使用WAN2带宽出口。
（1）绑定硬件
在蒲公英管理平台->【硬件成员】->【硬件列表】->【路由器列表】中，点击<添加硬件>，输入蒲公英硬件底部的SN码，完成蒲公英G300的添加操作。

（2）管理硬件
点击“管理硬件”跳转至云管理平台。

（3）策略路由
根据上述举例场景，如访问企业文件服务器使用WAN1专线带宽出口，访问其他资源使用WAN2带宽出口。

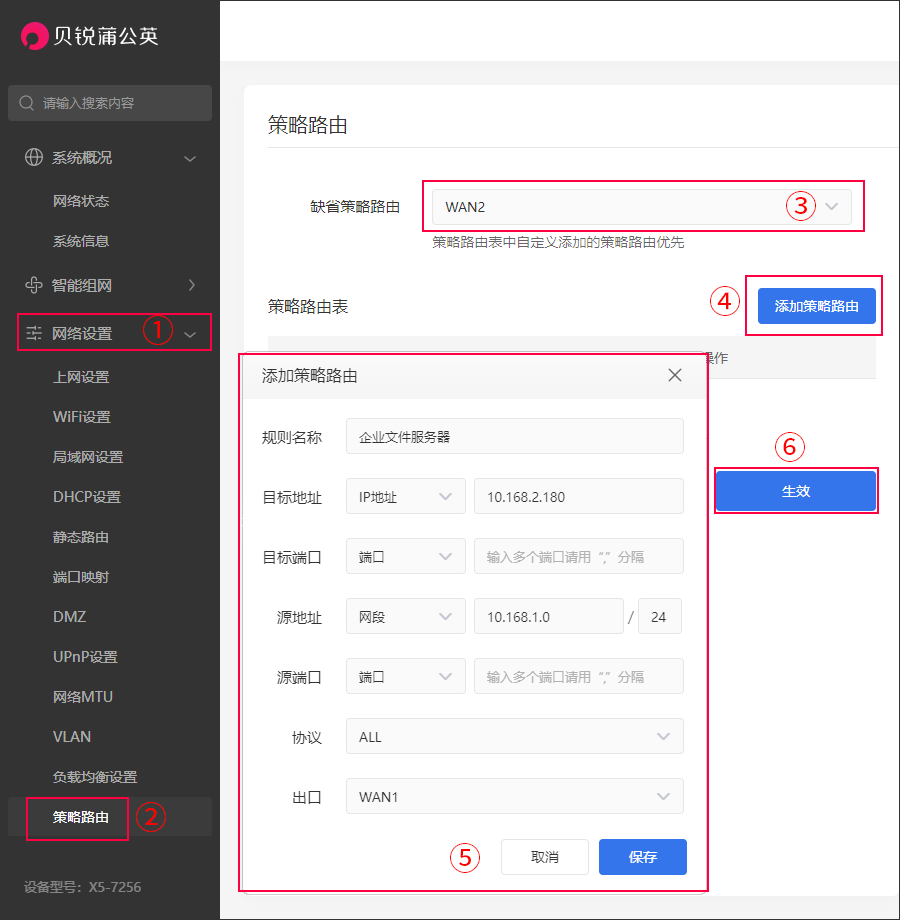

①在蒲公英云管理平台->【网络设置】->【策略路由】中，设置缺省策略路由的出口为WAN2。即任意路由经从WAN2带宽出口访问。

②添加策略路由
添加精细化流量控制策略路由，其执行优先级比缺省路由高。
根据上述举例场景，设置访问企业文件服务器的流量经从WAN1专线带宽出口访问。

内容	说明
规则名称	自定义即可（建议设置英文或数字）
目标地址	访问的目标IP地址或IP网段；若不填写则代表所有目标地址本举例场景填写企业文件服务器IP地址“10.168.2.180”
目标端口	访问的目标IP地址或IP网段的端口号，可填写多个端口或端口范围；若不填写则代表所有端口号
源地址	发起访问请求的IP地址或IP网段，一般设置当前路由器所属的IP地址或IP网段本举例场景填写X5Pro所属IP网段“10.168.1.0/24”
源端口	发起访问请求IP地址或IP网段的端口号，可填写多个端口或端口范围；若不填写则代表所有端口号
协议	支持设置5种协议TCP、UDP、ICMP、IGMP、IP，默认选择ALL（所有）
出口	本条策略路由的源地址访问出口本举例场景选择“WAN1”

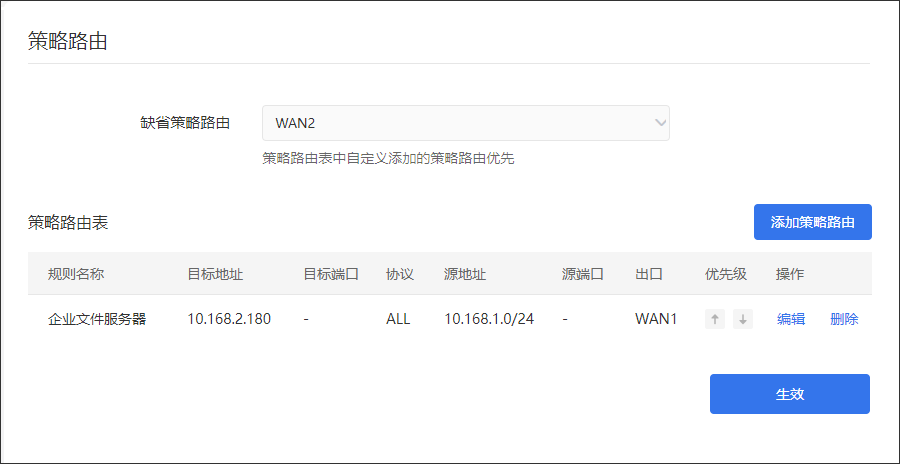

策略路由规则设置完成点击”保存”后，需点击“生效”。

③策略路由设置完成，可实现X5Pro所属的IP网段10.168.1.0/24访问企业文件服务器10.168.2.180经从WAN1访问，访问其他网络资源将从WAN2访问。

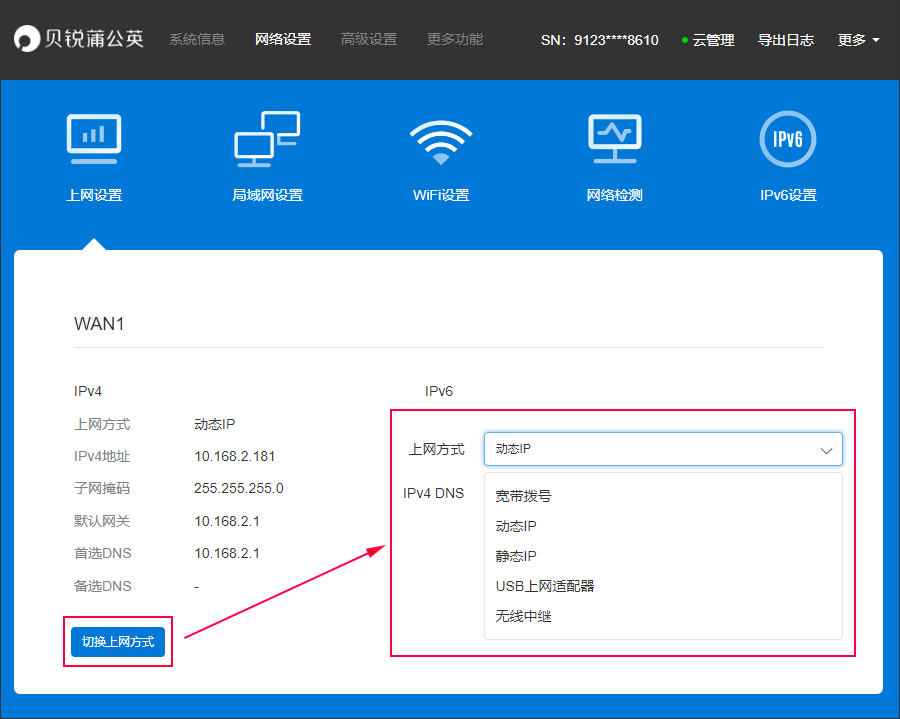

3.4 切换上网方式
