蒲公英备用旁路功能说明与使用步骤

备用旁路功能是针对蒲公英硬件设备(路由器或旁路盒子)作为旁路组网功能时热备份设置,核心目的是当其中一个组网的路由器/旁路盒子出现异常时,备用的“路由器/旁路盒子”能自动切换上位迅速接替其工作,保障组网服务的高可用和稳定性。


一、场景

总公司使用蒲公英P5与分公司的X6路由器进行组网,为保证组网服务正常使用,想要通过在总公司主路由下接入2台P5设备的方式,来确保业务的持续性。

二、备用旁路功能:

蒲公英备用旁路功能可以实现上面场景的需求,如下拓扑图:
两个蒲公英设备同时接入到总公司的主路由下,先接入联网的蒲公英P5(A)为主用旁路设备,后接入联网的蒲公英P5(B)为备用旁路设备。
同一网络环境中仅由主用旁路设备A起作用,若设备出现运行问题时才由备用旁路设备B接替A的工作。

三、检测机制:

系统会有相应的检测机制,当主用旁路不可用时,将由优先顺序最高的备用旁路接替其工作,保障组网服务稳定运行。

四、使用要求:

(1)需确保主用旁路与备用旁路设备均在同一组网内;
(2)蒲公英硬件设备系统版本需为4.1以上。

五、设置步骤:

以文中上方拓扑图为例说明。

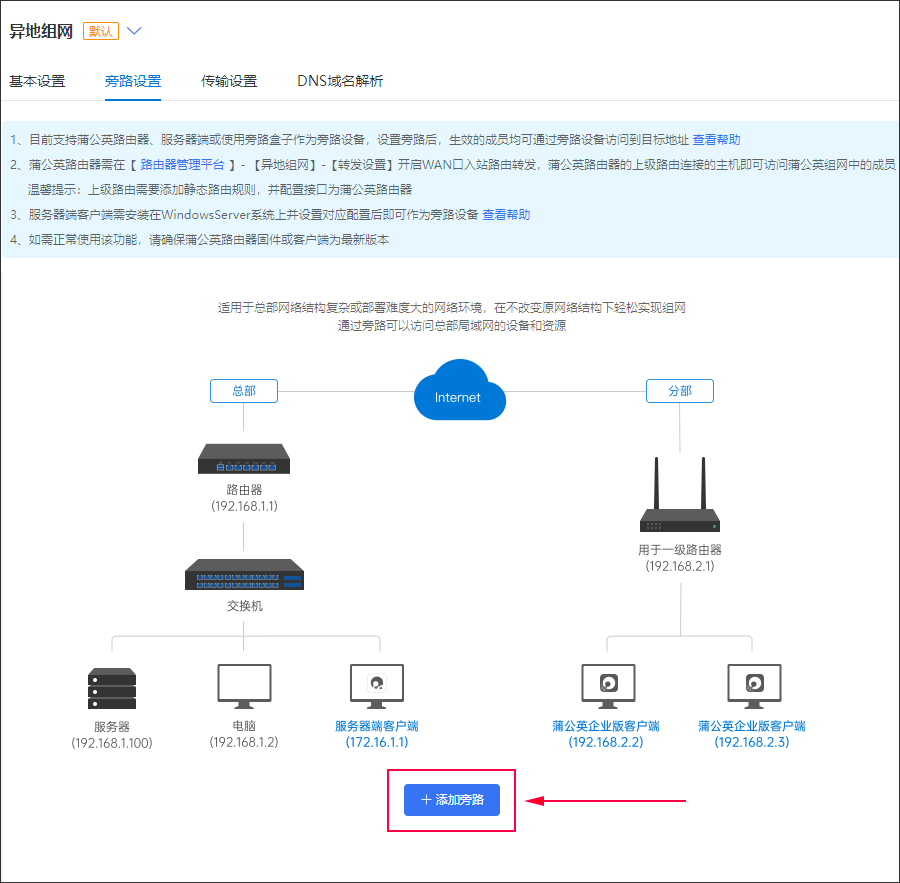

(1)组网后,在蒲公英网络管理平台(https://p.oray.com) 的组网列表中,点击
“组网设置”“旁路设置”,进入旁路设置列表。

(2)可以看到已加入同一组网的2台P5设备自动生成的旁路路由。

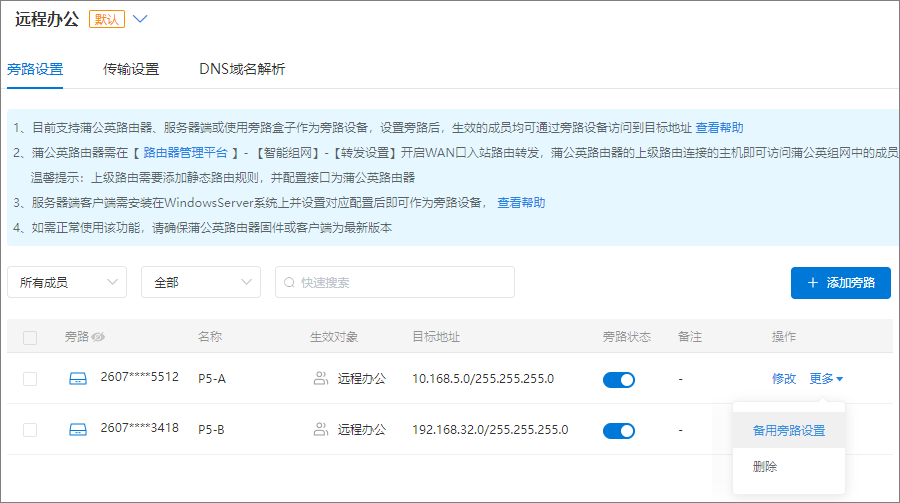

在旁路设备P5(A)的右侧,点击“备用旁路设置”

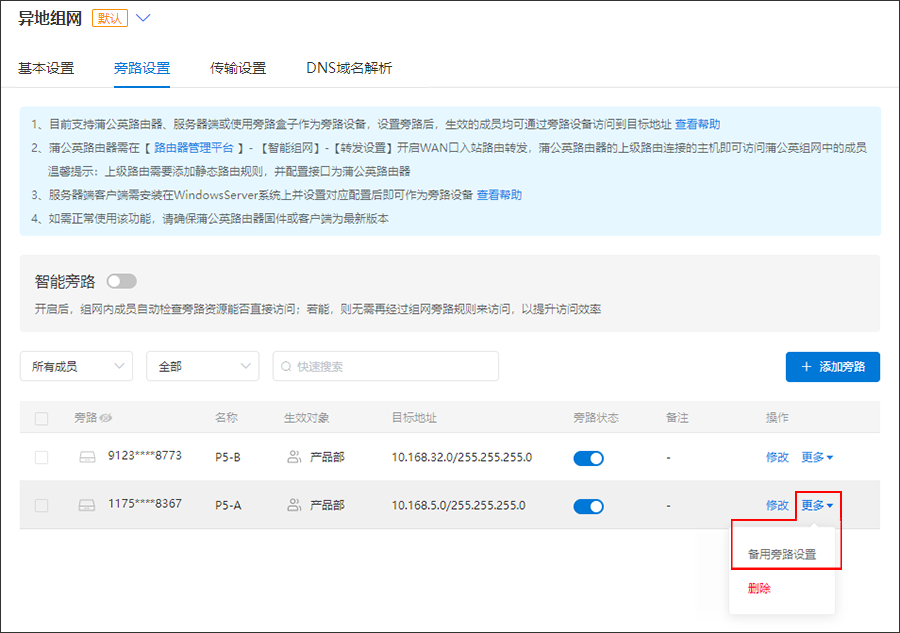

若是自行添加的旁路路由,则是在“修改”下拉菜单中选择“备用旁路设置”。

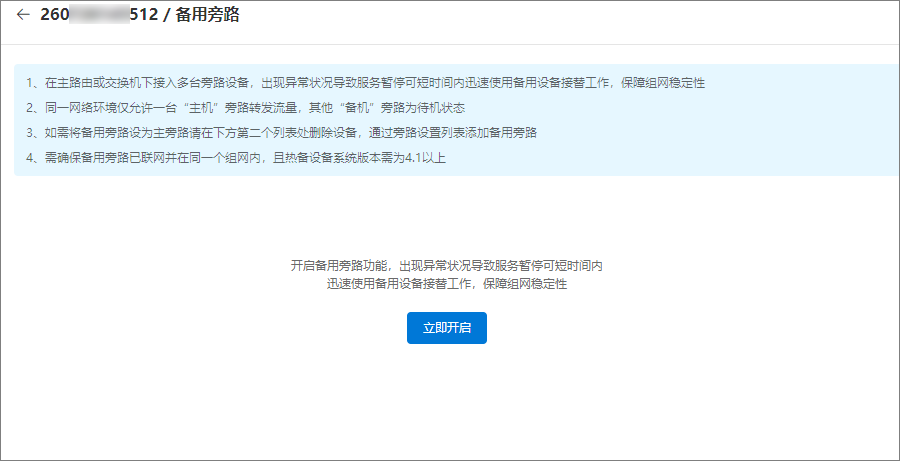

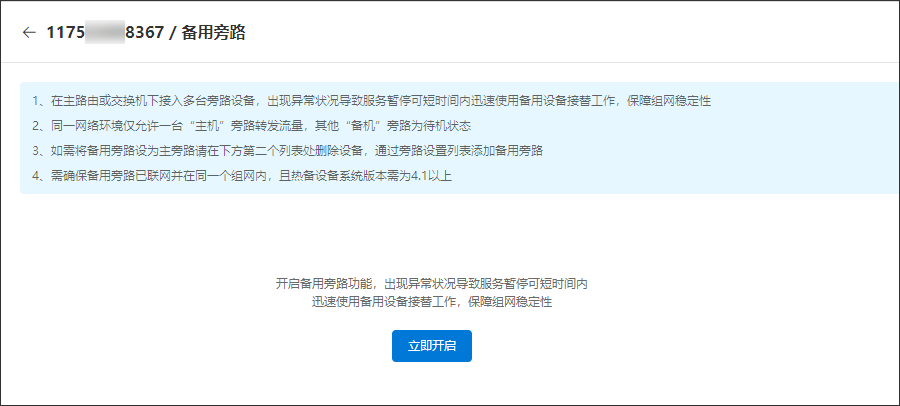

(3)点击“立即开启”

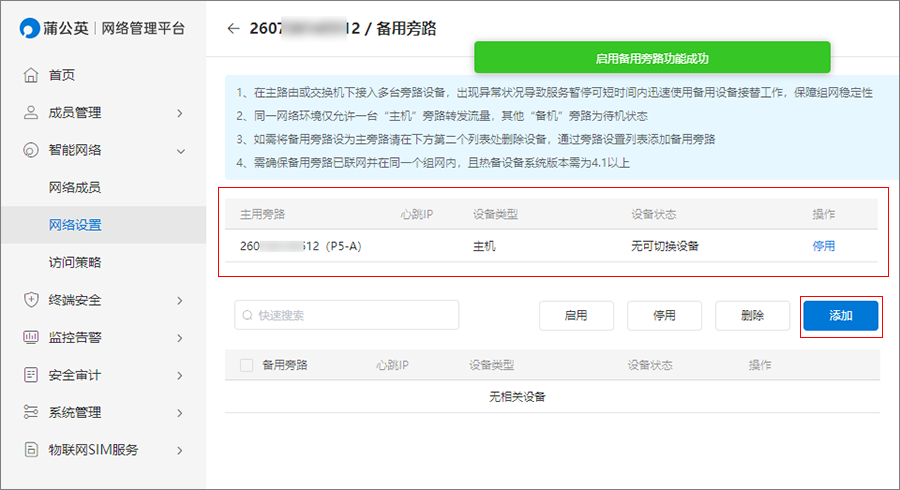

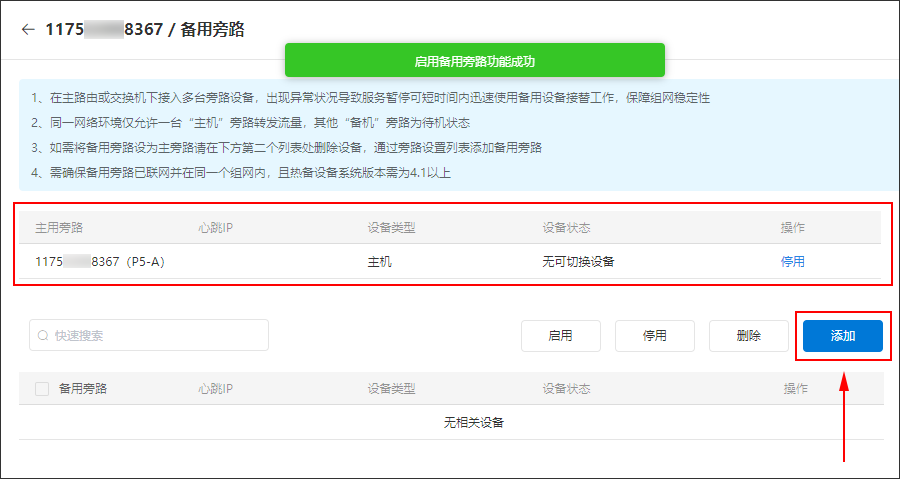

(5)此时旁路设备P5(A)出现在主用旁路路由中。接着添加备用旁路路由,点击“添加”按钮。

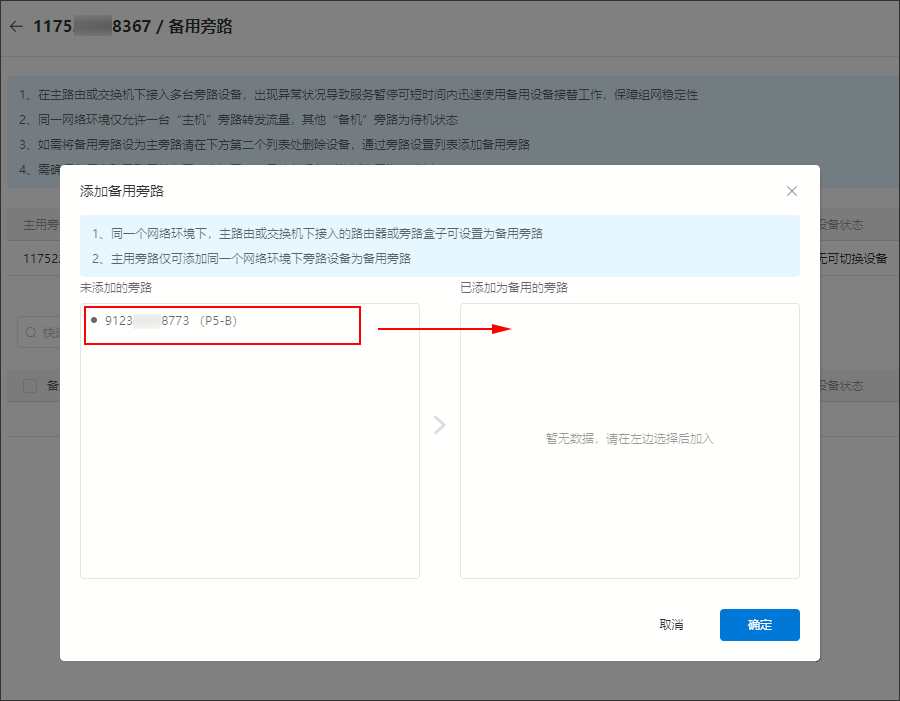

(6)将旁路设备P5(B)添加为备用的旁路路由,并点击“确认”

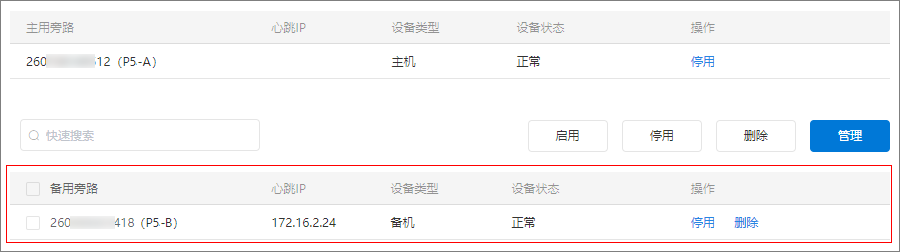

(7)备用旁路设置完成。
