1. 功能介绍

路由器双机热备功能是一种通过同时部署两台路由器实现高可用性的解决方案，通过设置优先级，确认一台作为主机（Active），另一台作为备机（Standby），主备路由器配置需保持一致。当主用路由器发生故障、网络中断时，主备路由器快速切换，备用路由器将接管网络流量，以确保网络的连通性和正常运行。
在企业环境中，路由器双机热备功能至关重要。企业往往依赖于网络来支持日常的生产和业务活动。若发生网络中断情况，可能会导致巨大的经济损失和业务中断。部署双机热备后，企业可实现最大程度地减少网络故障对业务的影响，确保生产和服务的连续性。

2.双机热备模式

2.1 主备切换模式

主路由器和备用路由器之间通过心跳线进行状态同步，一旦主路由器出现故障时，通过心跳报文将备路由器激活，此时备用路由器状态由备机转至主机，主路由器状态由主机至备机，实现业务快速切换。若主路由器故障消除网络恢复后，业务将切回原来的主路由器上。 适用于网络线路有主次区别的场景，优先使用主路由器的网络。

2.2 单线热备模式

主路由器和备用路由器之间通过心跳线进行状态同步，一旦主路由器出现故障时，通过心跳报文将备路由器激活，此时备用路由器状态由备机转至主机，主路由器状态由主机至备机，实现业务快速切换。单线热备模式于主备切换模式不同的是，主路由器故障消除网络恢复后，状态一直保持为备机，直到下次备用路由器故障时才会切换为主机，进行业务倒换。
适用于网络线路部分主次区别的场景。

3.双机热备设置

3.1 接线步骤

以R300 5G为例,主备机各选一个空闲LAN口使用网线连接，作为心跳线使用，再选择另外一个空闲LAN口共同连接下联设备，作为业务接口。

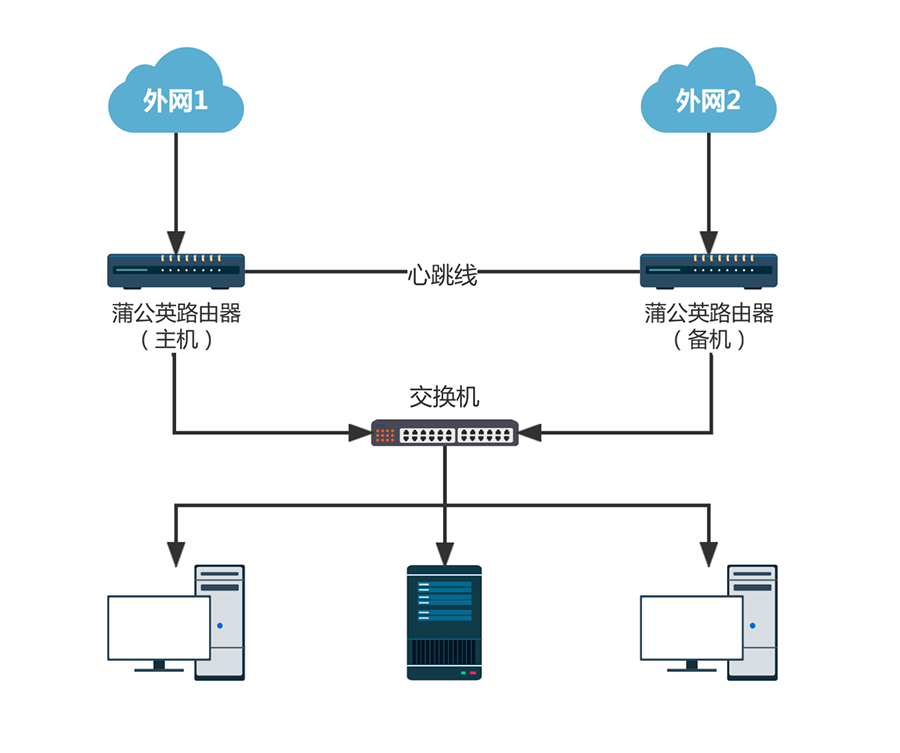

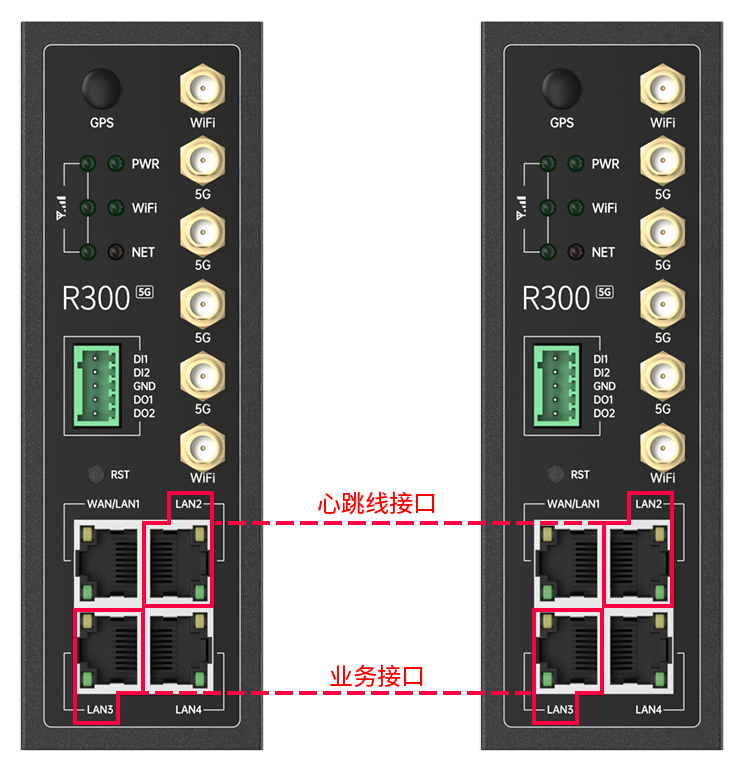

参考图如下所示,其中LAN2为心跳接口，LAN3为业务接口。

3.2 开启热备功能

（1）在蒲公英管理平台->【硬件成员】->【硬件列表】->【路由器列表】中，点击<添加硬件>，输入蒲公英硬件底部的SN码，完成蒲公英路由器的添加操作。

（2）路由器添加完成，点击“管理硬件”，跳转进入云管理平台。

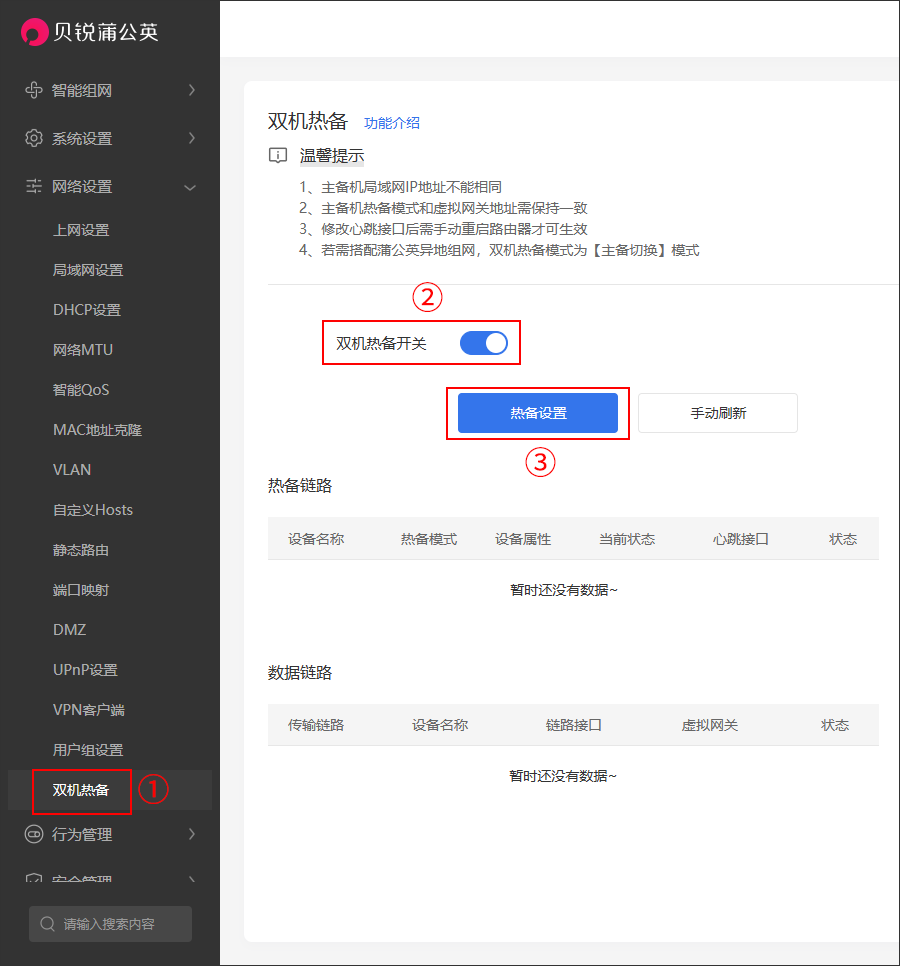

（3）点击【双机热备】->【热备设置】，开启功能。

3.3 热备设置

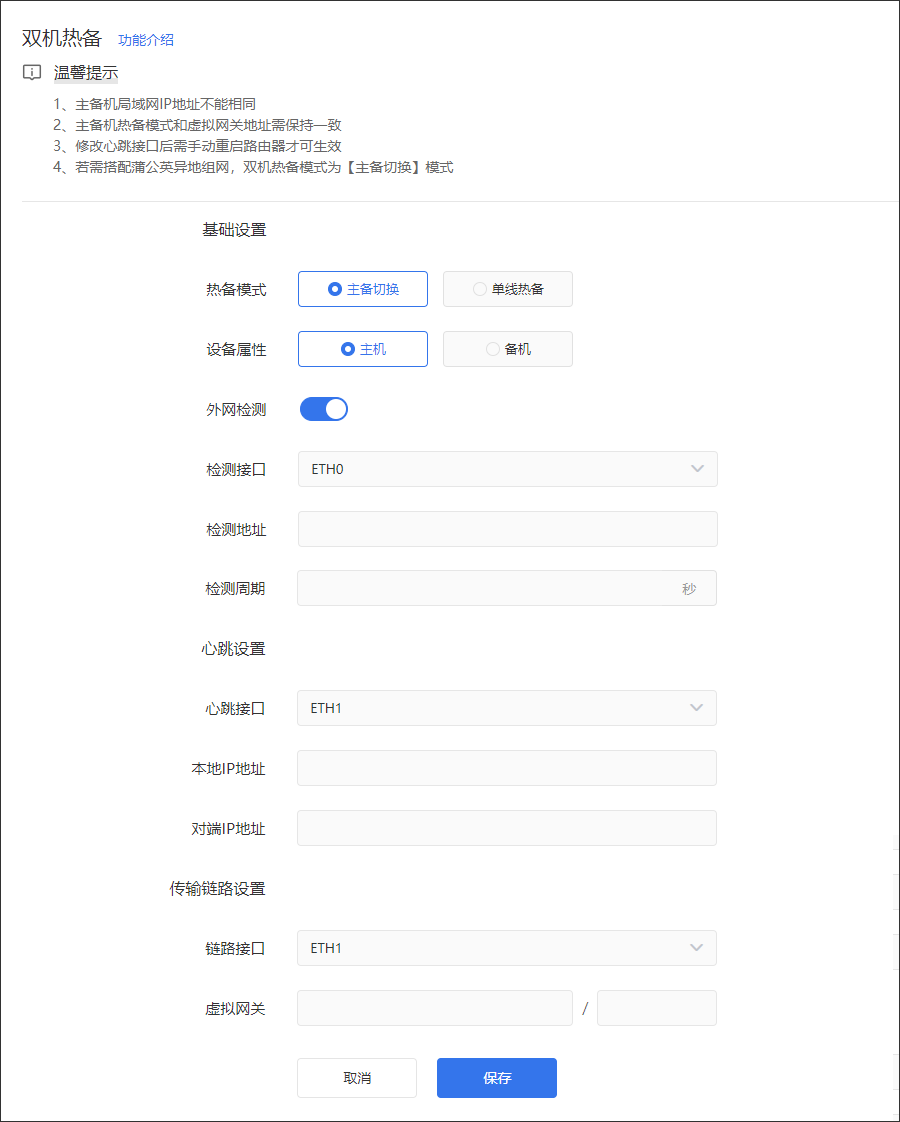

双机热备配置内容：

设置类型	功能选项	注释
基础设置	热备模式	分为主备切换与单线热备两种模式主备切换：主异常切备，主回复时切回单线热备：主异常切备，主恢复不切回，备异常时才切换到主
	设备属性	设置双击设备属性为一主机一备机属性【注意】：若双机选择同一属性，则心跳IP数值大的路由器将抢占为主机，网络业务将优先从主机连接
	外网检测	检测当前路由器是否可以通外网，建议开启此功能
心跳设置	心跳接口	选择用于主备机通信的心跳LAN接口
	本地IP地址	设置本地心跳LAN口对应的IP地址
	对端IP地址	设置对端心跳LAN口对应的IP地址
	注意事项	两端的心跳地址必须为同一网段但不能为相同的IP
传输链路设置	链路接口	内网业务实现双机热备的路由器LAN接口
	虚拟网关	填写下联的内网业务主机相应的IP网段
	注意事项	主备机虚拟网关需填写一致

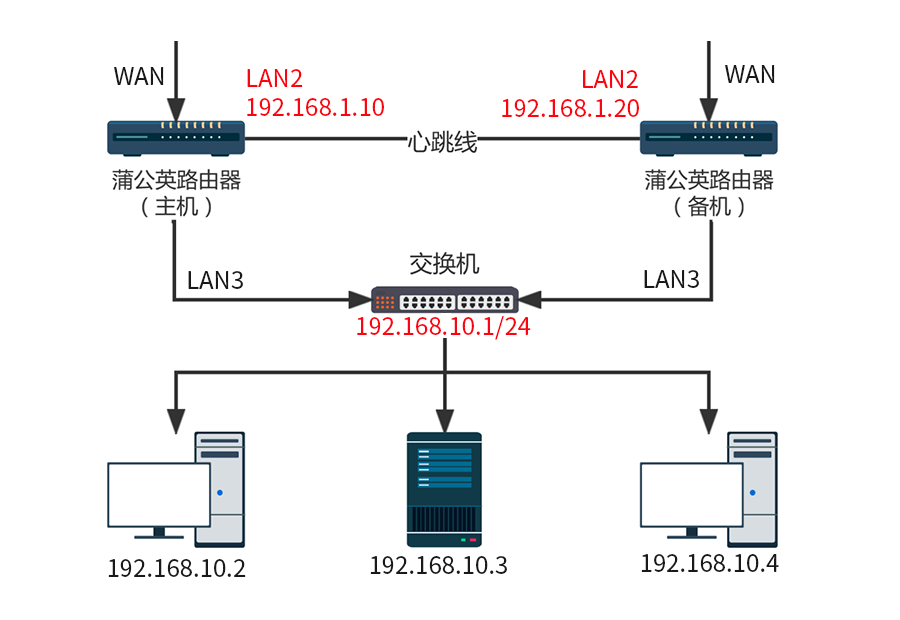

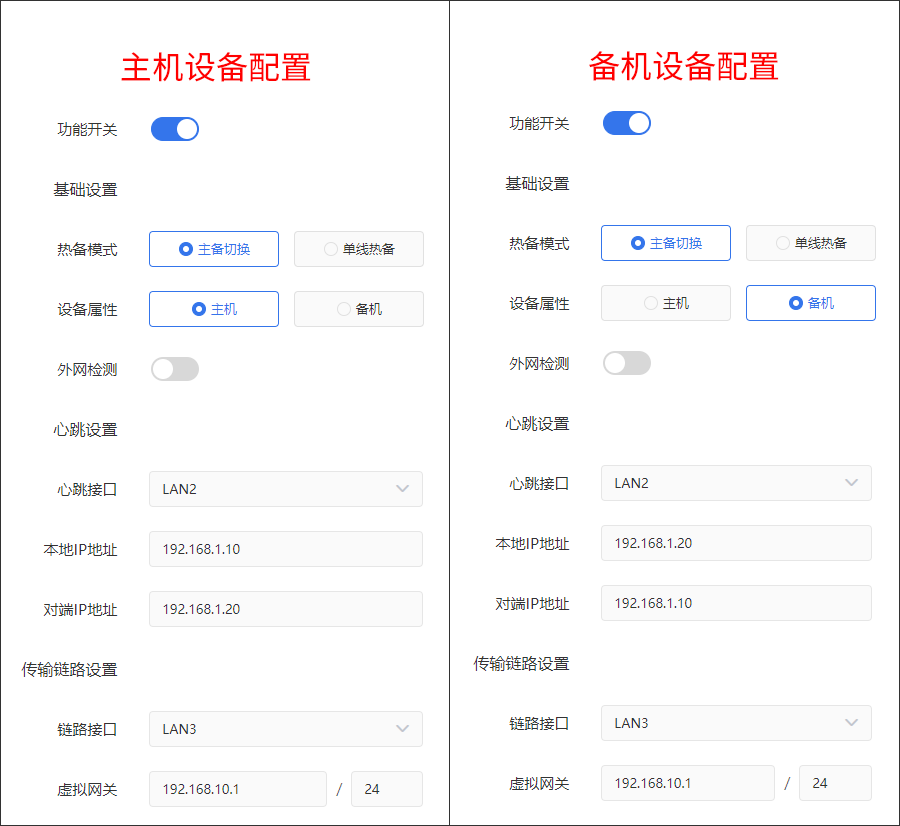

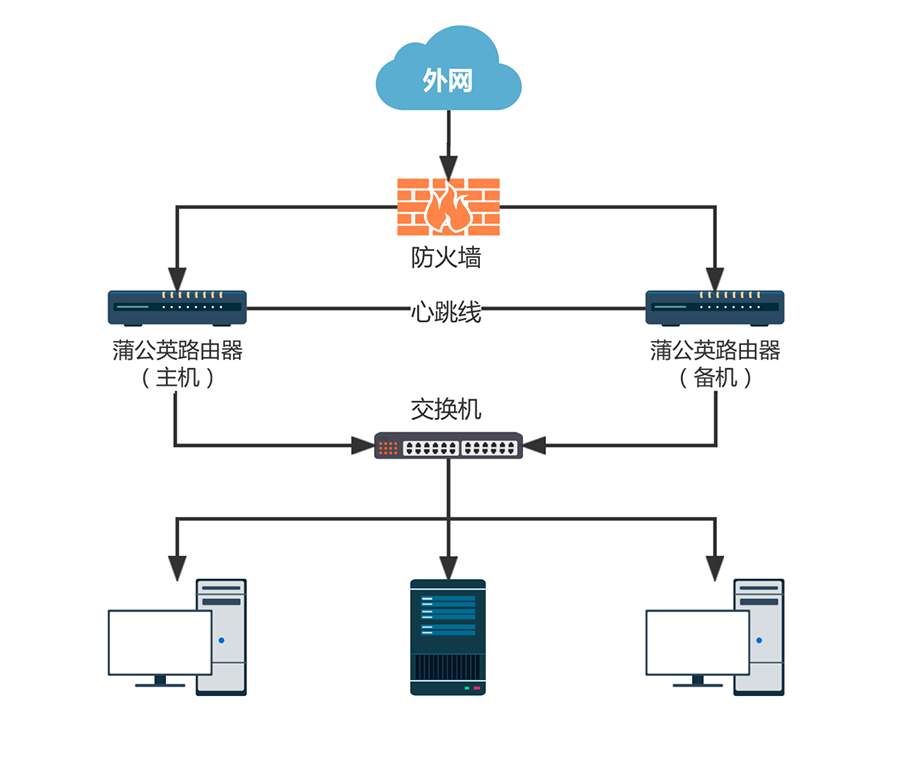

以下方拓扑图为例，两台蒲公英路由器配置双机热备，其主、备机各自的设置参数如下图所示：

注意：若热备模式选择单线热备，主路由器出现故障进行主备切换，后续主路由器故障消除网络恢复后，状态一直保持为备机，直到下次备用路由器故障时才会切换为主机，进行业务倒换。

3.4 双机热备状态

双机热备设置完成后，即可返回至状态页，查看热备链路与数据链路状态。
（1）热备链路：可显示当前主备机设备名称、热备模式、设备属性及当前设备状态、心跳接口及心跳IP、热备链路状态。

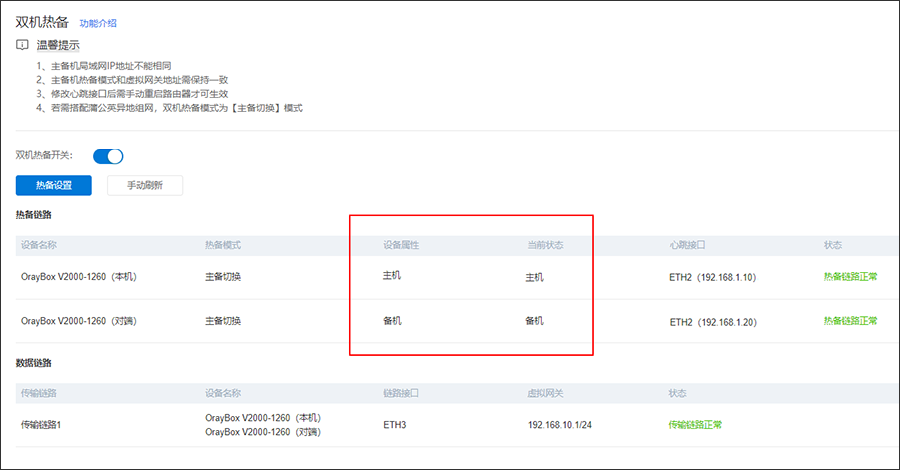

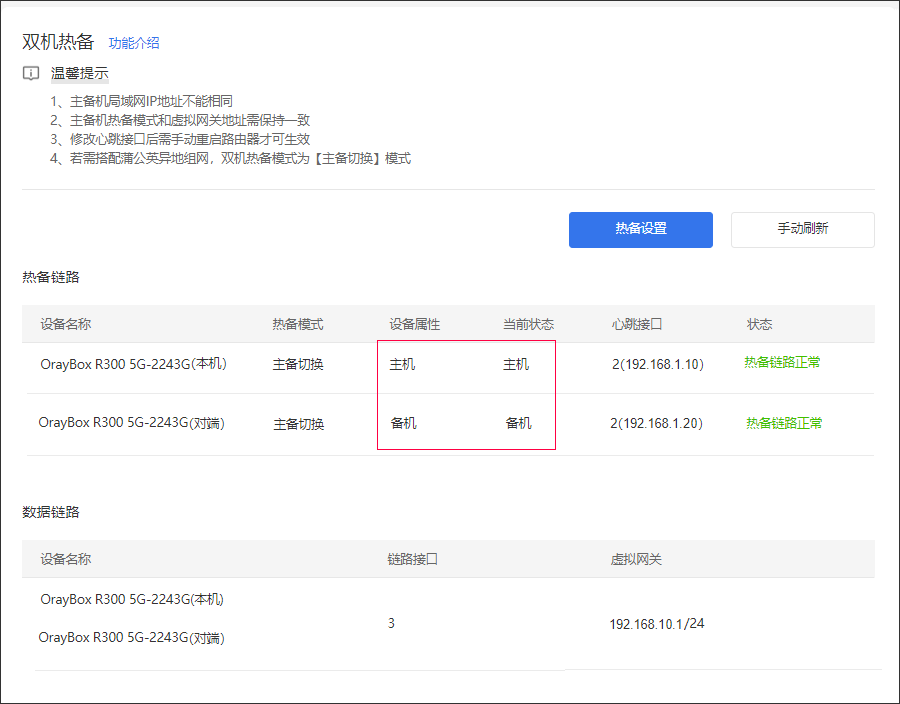

（2）数据链路：可显示当前传输链路接口、虚拟网关、数据链路状态。主机热备状态页，如下图所示：

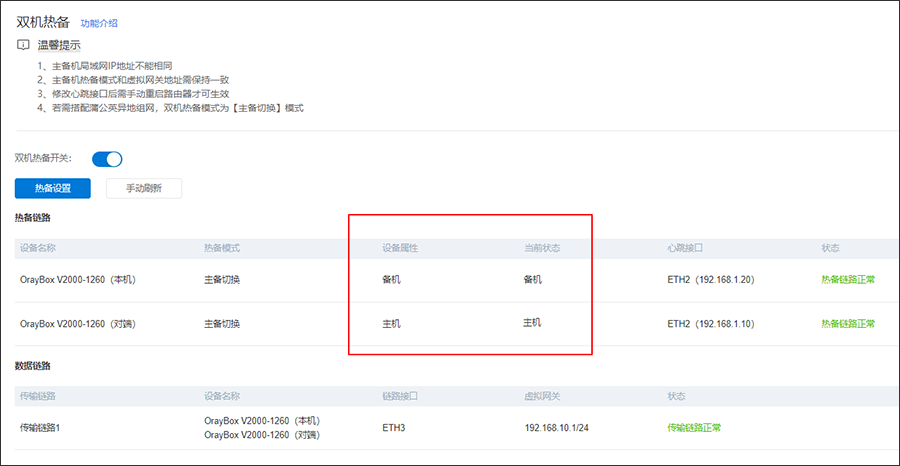

备机热备状态页，如下图所示：

至此，双机热备设置完成，当主机链路异常或宕机时，即可实现自动切换至备机。

4.组网热备

4.1 创建组网

蒲公英智能组网功能，可实现异地访问公司内网服务数据。具体组网步骤可【点击查看智能组网教程】

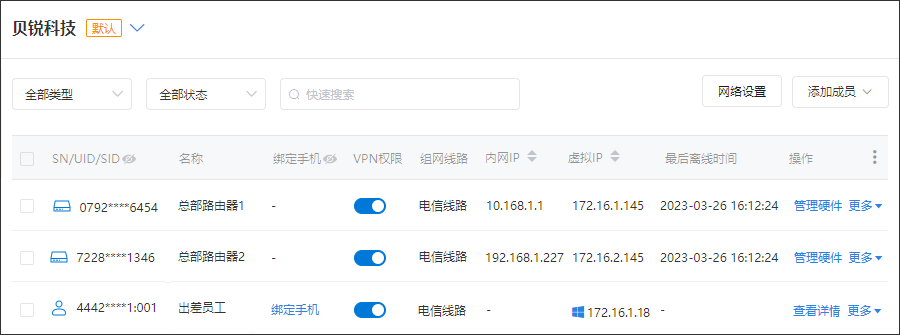

通过浏览器访问【蒲公英网络管理平台】并登录贝锐账号；将主、备路由器与出差人员加入同一个智能网络中，组网步骤操作完成。

4.2 添加旁路

4.2.1 旁路设置

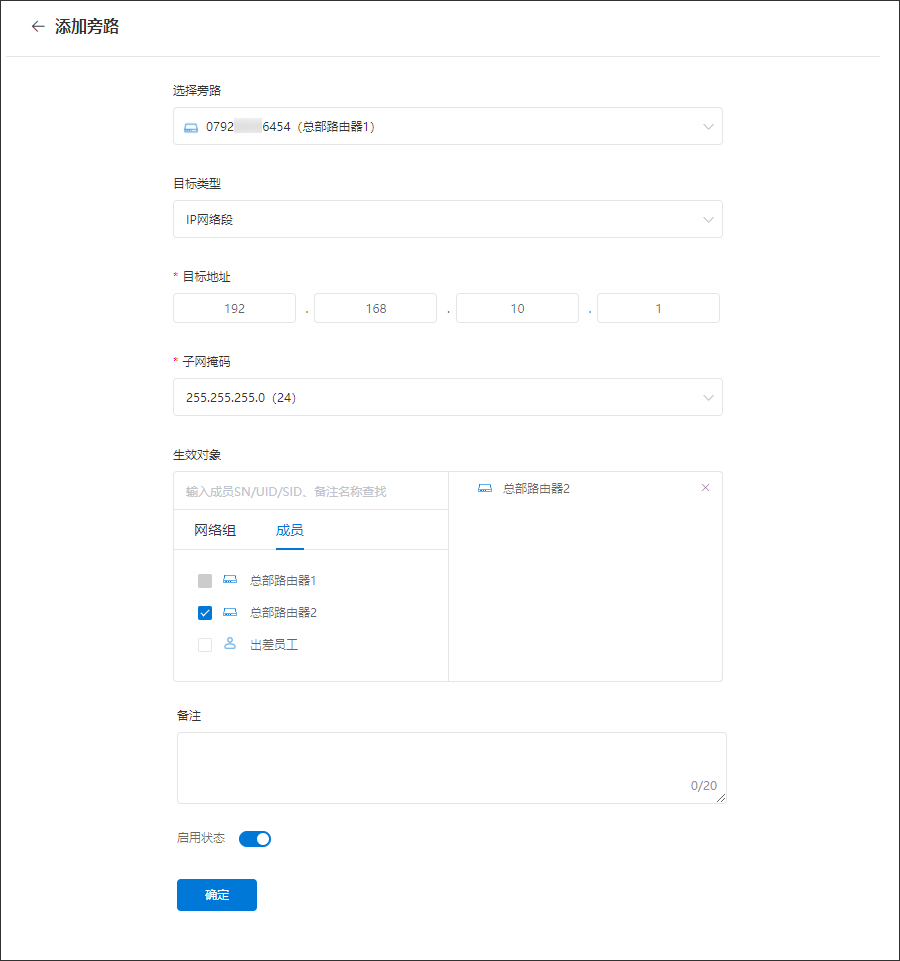

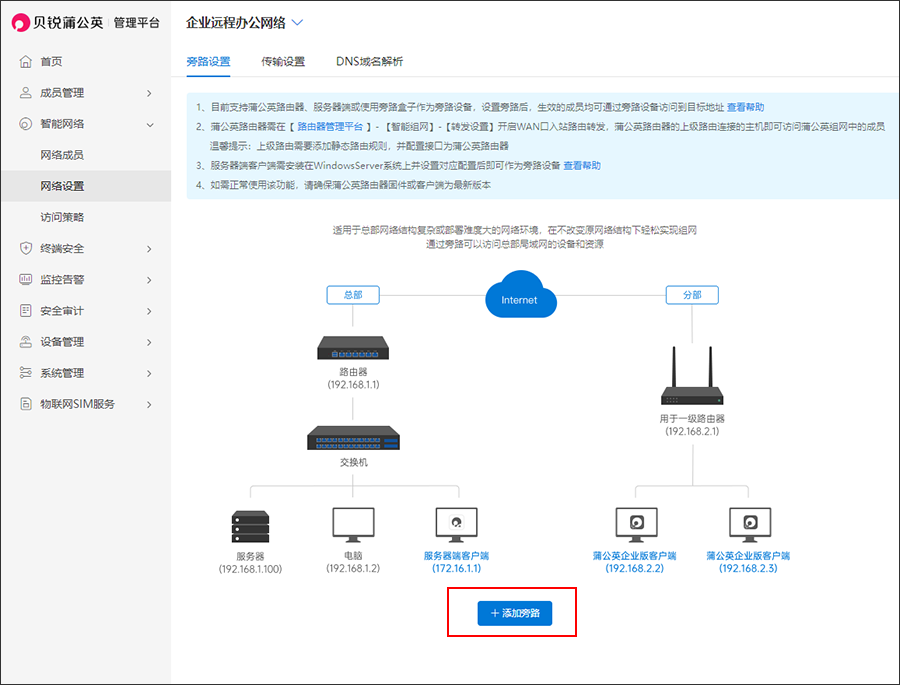

在蒲公英管理平台中，，点击【智能组网】->【网络设置】->【旁路设置】,点击【+ 添加旁路】;

设置选项如下：

1.选择旁路：选择总部主路由器
2.目标类型：选择IP网络段
3.目标地址：填写双机热备中的虚拟IP网段
4.子网掩码：填写虚拟IP网段对应的子网掩码
5.点击确定，旁路设置完成。

蒲公英路由器热备功能介绍完成，如操作过程中有何疑问，可发起工单咨询售后人员。
