X5-组建企业NAS私有云
更新日期:2023-09-14 16:26:02
1. 应用场景
随着网络的快速发展,人们已习惯利用网盘和在线传输服务进行文件存储和分享。在面对网盘各种数据泄露等安全性问题下,人们都受困于如何才能拥有真正的存储设备。此时NAS产品对于企业而言已然成为新宠,它除了能将公司内部的办公资料集中管理外,还能实现在局域网内共享各种文件资源。
目前存在北京总部和深圳分部,两地各有部署一台华芸NAS设备,用作局域网存储和传输数据。现在需实现跨地域的华芸NAS也能进行数据传输和备份,建立安全可靠的异地网络。
2. 实施难点
如果想既能做到远程访问、传输数据,又能确保文件的安全,将面临以下的问题:
(1)公司大厦网络无公网IP地址,无法通过端口映射方式实现外网连接NAS;
(2)两端网络建立连接通道,要能实现访问及适应不同的操作系统;
(3)前期搭建和后期维护管理的难度不能过高。
3. 解决方案
3.1 产品清单
(1)蒲公英路由器X5
3.2 方案部署
针对这一市场洞察,知名的互联网创新企业:上海贝锐旗下的蒲公英异地组网路由器能解决以上的难题。
设备简单、操作便捷、成本低廉是蒲公英组网的三大优点,即使是网络小白也能轻松搞定。
3.2.1 接线上网
北京总部:由于网络结构已经固定不允许改动,需将蒲公英X5接在一级路由器下,上网方式选择为“静态IP”,与NAS服务器居于同一层级下。
深圳分部:可以用蒲公英X5直接拨号上网,NAS文件服务器接在蒲公X5下。
3.2.2 登录云管理平台
(1)接着在浏览器访问地址https://pgybox.oray.com 登录蒲公英云管理平台,输入总部蒲公英路由器的SN码(路由器背面可查看)及默认密码(admin)登录。
(2)蒲公英路由器首次使用需要初始化操作,即更改路由器的初始管理密码。点击“提交”按钮即可。
3.2.3 绑定贝锐账号
(1)初次登录云管理平台,需先绑定贝锐账号。
(2)绑定账号后,点击【智能组网】->【成员列表】->【我要组网】,跳转至蒲公英管理平台进行组网。
3.2.4 异地组网
【点击查看智能组网教程】

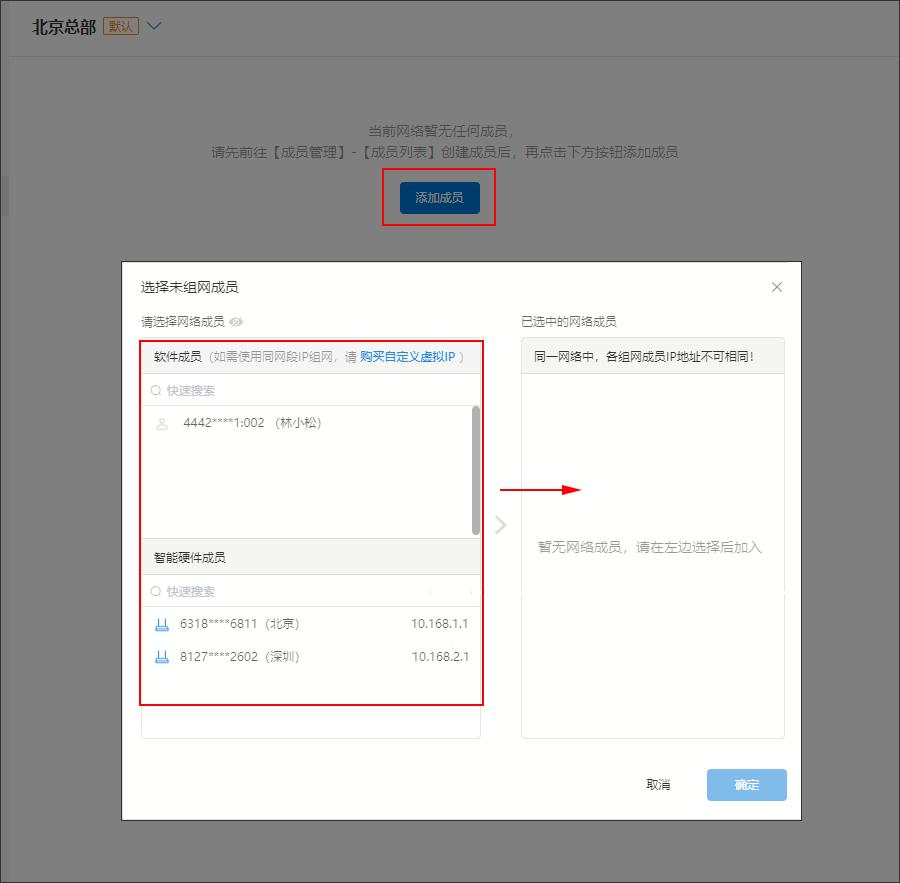

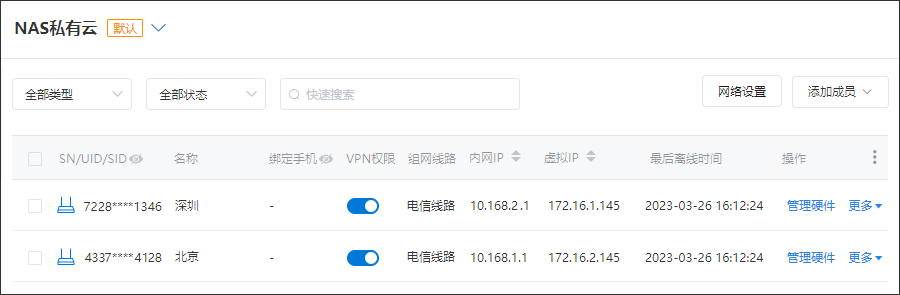

根据需求添加相应的成员后,点击确定,组网创建成功。下面演示远程访问NAS步骤。
3.2.5 设置旁路和静态路由
由于北京总部的蒲公英路由器做二级路由,需要设置旁路及相应的静态路由,才能使得双方设备互通。

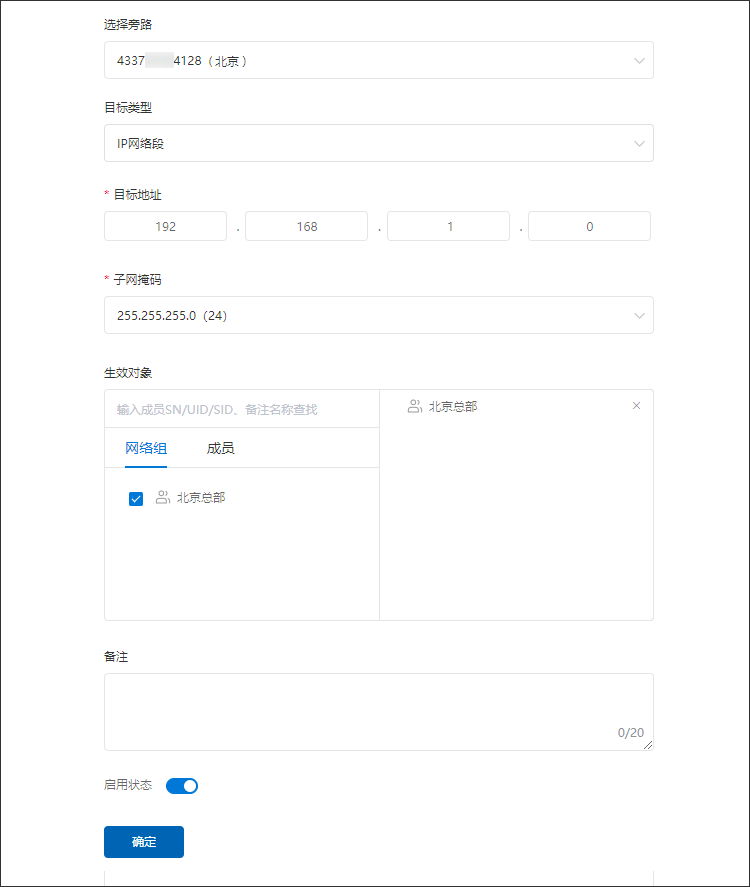

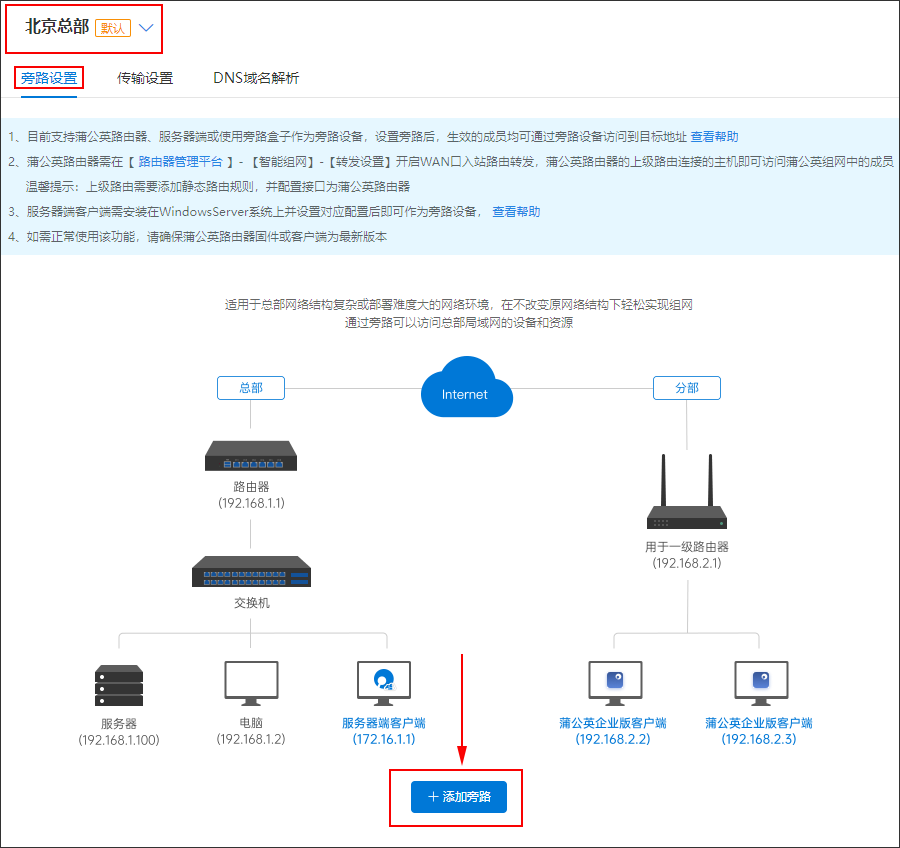

(1)选择【北京】蒲公英为旁路路由,点击【智能组网】-【网络设置】-【旁路设置】,选择对应的组网网络后,点击【+添加旁路】;
访问的目标网段为:192.168.1.0,子网掩码:255.255.255.0。
(2)在北京总部的一级路由器上,添加静态路由。
①目标地址:192.168.2.0
②子网掩码:255.255.255.0
③下一跳:192.168.1.20
④出口:LAN

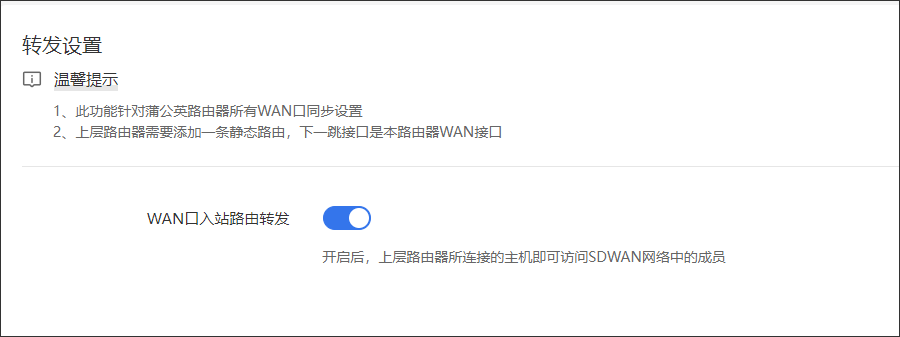

(3)登录北京总部路由器云管理平台,点击【智能组网】->【转发设置】,开启WAN口入站转发功能。
设置完成后,在深圳分部的PC测试可以ping通北京总部的华芸NAS,通过Windows的资源管理器,输入\\192.168.1.10即可访问到北京总部的文件共享。同样在北京总部也能访问到深圳分部NAS的文件共享。
4. 方案优点
1、上述步骤就实现了简易私有云的搭建,在整个过程中所需设备仅为2台蒲公英路由器,无需公网IP,无需复杂操作,就能以简单的方式组建异地虚拟局域网,从而实现跨网络的信息、数据的互联互通。
2、用户可利用异地组网功能随时随地远程访问私有云、办公系统、文件服务器、视频监控等。
3、数据通过加密传输,安全有保证;资料掌握在手中,不用担心资料流失。
4、蒲公英路由器成本低,组网技术门槛也低,同时意味着管理和维护的难度低。
5. 注意事项
1、组建虚拟局域网时,成员间的IP不能冲突;
2、添加旁路若目标类型选择的是“IP网络段”,子网掩码也要跟随变化;
3、总店设备与分店的设备无法ping通时,需留意电脑防火墙和杀毒软件是否已经关闭。
