R300系列

R300系列使用教程

更新日期：2023-11-29 14:10:44

1. 产品简介

1.1 接口信息

1.2 指示灯状态

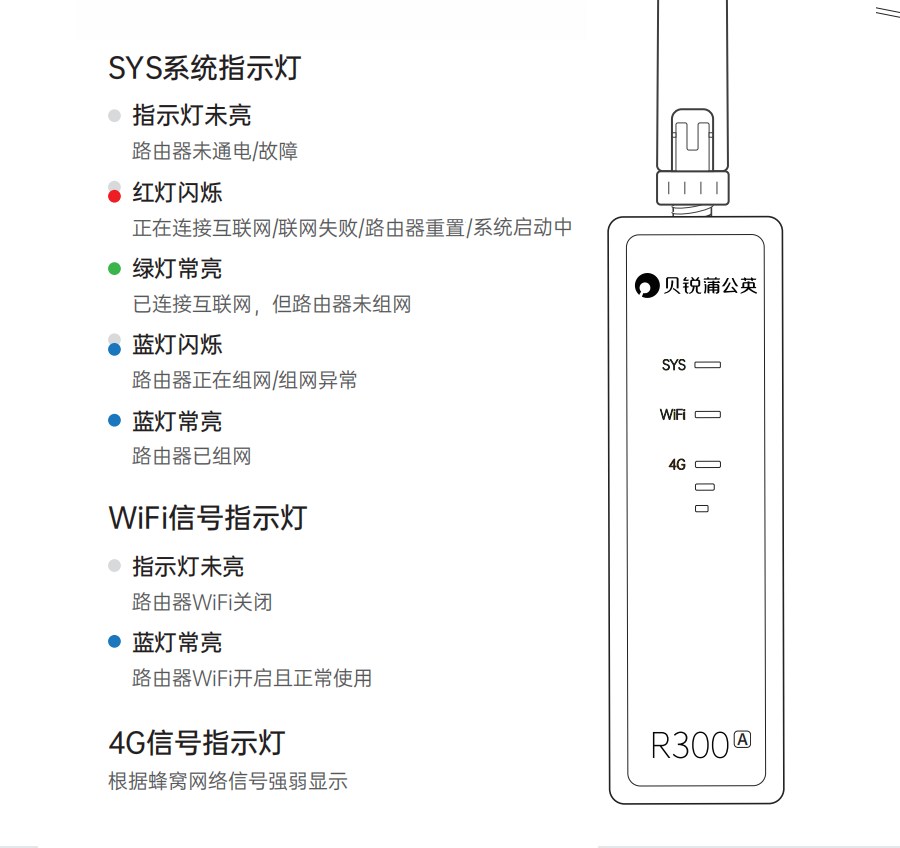

蒲公英R300A为例，前面板有三种类型的指示灯，分别为SYS系统指示灯、WIFI信号指示灯以及4G信号强弱灯，详细介绍如下图所示：

2. 产品安装

2.1 天线安装

将WiFi信号天线（短）及4G信号天线（长）分别接入对应连接口并旋钮至紧即可。
「注意」：对应连接口可参考接口信息。

2.2 电源连接

将电源适配器接入到电源接口（下图红圈处接口）。
「注意」：请使用包装盒中附带的电源适配器。

2.3 网线连接

将网线两端分别接入计算机的网口以及R300的LAN口。

3. 上网配置

3.1 主机设置

为了能正常访问路由器的Web 配置界面，需先将主机的网络适配器进行设置。
（1）单击桌面右下角的网络图标，选择“打开网络和共享中心”；

（2）单击左边“更改适配器设置”，右键单击本地连接，选择“属性”；

（3）双击“Internet 协议版本 4（TCP/IPv4）”；

（4）选择“自动获得 IP地址”和“自动获得 DNS 服务器地址”，单击“确定”。

3.2 路由器配置

（1）蒲公英路由器提供了简单易用的Web 配置页面，您可通过Web 向导轻松完成上网配置。配置前，请确保计算机与路由器的网口（LAN 接口）已通过网线连接，并且将主机按上述指引设置自动获取 IP 地址或指定了静态的 IP 地址。

（2）启动计算机浏览器访问http://oraybox.com 。根据实际网络环境，设置上网方式，设置路由器WiFi密码及管理密码后，点击【立即上网】。

（3）若需变更上网方式，进入蒲公英本地管理页面【网络设置】-【上网设置】-【切换上网方式】，根据网络情况设置上网方式。

4. 上网方式选择

蒲公英R300目前支持的联网方式为：宽带拨号、动态IP、静态IP、无线中继以及APN（4G）
「注意」：若通过宽带拨号、动态IP、静态IP方式联网，需先将设备WAN口与上层设备进行连接。

4.1 APN

将4G卡放入SIM卡槽进行联网。若SIM卡有对应的规定设置，可点击高级设置选项根据实际情况填写，若无则不填。

「注意」：包装盒中已配备卡托，可将SIM卡放于卡托中后，再接入到蒲公英路由器中。

4.2 动态IP

通过上层设备分配下来的IP地址进行联网。

4.3 静态IP

手动设置IP、子网掩码以及网关进行联网。

4.4 无线中继

通过搜索附近的无线网络进行联网。
「注意」：需先正确安装路由器天线。

4.5 宽带拨号

输入宽带运营商提供的账号密码进行拨号上网。

5. 备用网络设置

蒲公英R300除了设置指定的联网方式外，还可以设定备用网络。当指定联网方式断开后，备用网络将自动启用，确保路由器的正常联网。

（1）进入蒲公英本地管理页面【网络设置】-【上网设置】-【备用网络设置】。R300设备目前支持无线中继及APN作为备用网络。

（2）设置完成之后，当正常网络断开后，备用网络将自动启用。

「注意」：按照上述指引将蒲公英R300连接上互联网后，有需要进行组网的同学可到【点击查看智能组网教程】做进一步的操作。

6. 解决案例

（1）【点击查看城市楼体灯光联网亮化工程】
（2）【点击查看自助终端实现数据自动收集】
（3）【点击查看远程采集工控设备数据解决方案】
（4）【点击查看输油管道数据传输解决方案】
