1. 前言

目前市面上存在各式各样的串口设备，包括商铺门店中的扫描仪、收银机；企业中的传统交换机或路由器；工控行业中所常用的PLC可编程控制器等等，而常见的串行接口多为RS232与RS485两种。

若设备出现异常故障或需对串口所采集的数据进行整合分析时，都需要在现场进行处理，这种传统的管理维护方式对于企业的管理者或运维人员来说都极其不便，加大了人力运维成本的同时问题也无法及时性处理，效率低下。

今天就由小编教大家，如何通过蒲公英盒子，低成本打造串口设备远程管理解决方案，实现随时随地通过外网电脑远程调试串口设备。(查看PDF格式介绍手册请戳我)

2. 优势

1、蒲公英组网支持电脑端与手机端，网络兼容性强，能灵活使用；
2、不受宽带网络限制，无需公网IP，能接入互联网即可实现远程管理串口；
3、组网功能操作简单，技术门槛低，网络小白也只需简单三步骤轻松搭建；
4、高性价比组网方案，真正做到远程管理随时随地，大大降低运维人力成本！

3. 搭建步骤

3.1 接线联网

3.1.1 设备接线

蒲公英X1默认使用DHCP自动获取IP地址上网，可从路由器分下来的网线接入X1的网口，并接入电源，待指示灯为白色常亮状态时，表示X1已正常联网；将串口设备加入到X1的USB接口中。

「注意」：
X1支持多种联网方式，包括宽带拨号、连接周围WiFi进行无线中继上网等（上网教程请戳）
USB转RS232/RS485转接线需另行购买。

3.1.2 设备登录

①当蒲公英X1正常联网后，通过浏览器访问：https://pgybox.oray.com ,输入X1背面的SN码及管理密码（默认admin）进入设备云管理平台；

②首次登录云管理平台，需先绑定贝锐帐号方便后续使用；若还没有贝锐账号，可点击“立即注册”；

3.1.3 异地组网

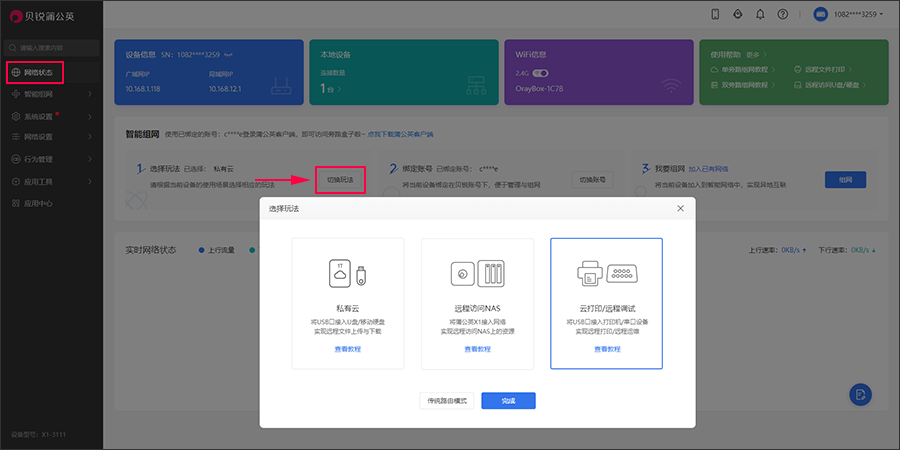

③登录X1设备云管理平台后，根据实际在【网络状态】中,点击“切换玩法，”选择【云打印/远程调试】玩法，点击“完成”即可。

②在【网络状态】->【智能组网】模块中，点击【组网】将会跳转到蒲公英网络管理平台，使用X1绑定的账号密码进行登录。

组网完成，组网内的成员间可进行互访。
【点击查看异地组网教程】

3.2 开启串口

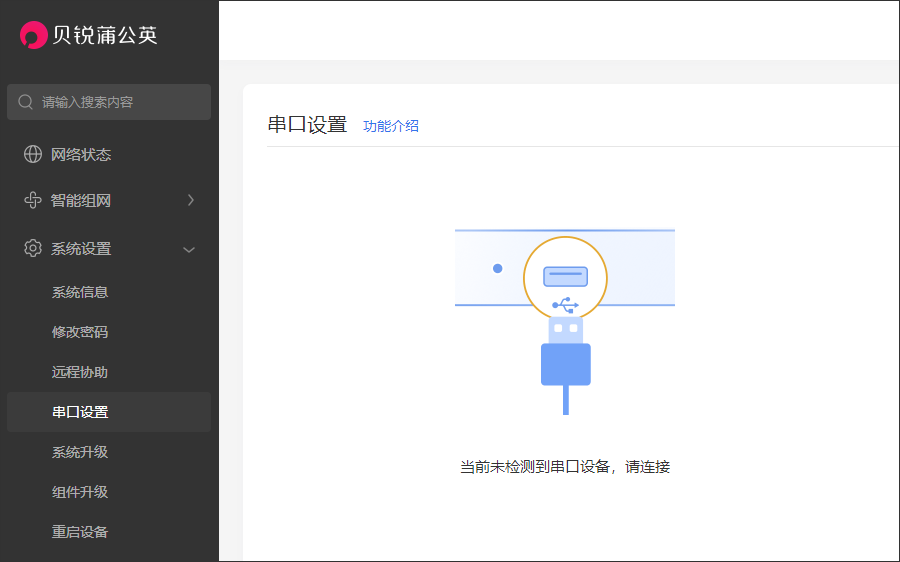

在X1云管理【系统设置】->【串口设置】，开启串口开关后，根据串口设备的属性设置相应的参数，最后点击保存即可。

3.3 数据传输

蒲公英路由器连接的串口设备可作为服务器端或客户端。若作为服务器端，可收集客户端的数据；若作为客户端，可传输数据至服务器端。

角色	内容	说明
服务器端	传输类型	按实际情况选择串口数据传输类型
	传输协议	本设备所使用的网络协议类型，本设备可作为服务器端（TCP Server）或客户端（TCP Client）
	本地端口	本设备传输开放的端口号
客户端	传输类型	按实际情况选择串口数据传输类型
	传输协议	本设备所使用的网络协议类型，本设备可作为服务器端（TCP Server）或客户端（TCP Client）
	服务器地址	服务器端IP地址
	服务器端口	服务器端开放的端口号
	重连间隔（秒）	DTU重连时间间隔
	心跳包间隔（秒）	心跳包发送时间间隔
	自定义心跳包	一种保持与服务器端长连接的机制包。一个在终端设备和服务器之间定时通知服务器自己状态的一串自己定义的字符，按照一定的时间间隔主动进行发送
	自定义注册包	一种设备识别机制包。如果用户的服务器有身份识别机制，用户可以配置DTU连接网络时或者每包数据前发送有关身份识别的数据包

3.4 蒲公英客户端设置串口

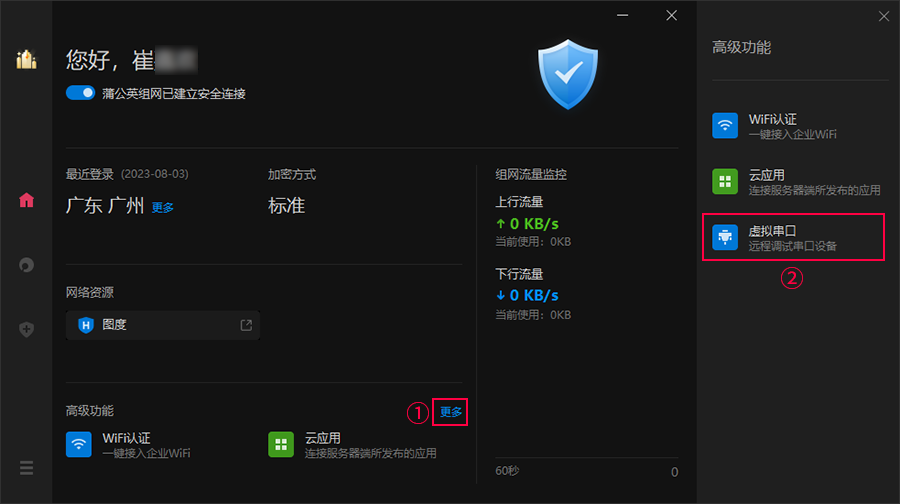

（1）下载安装并登录蒲公英企业版客户端，在总控制台页面中，点击高级功能的 <虚拟串口> 功能；

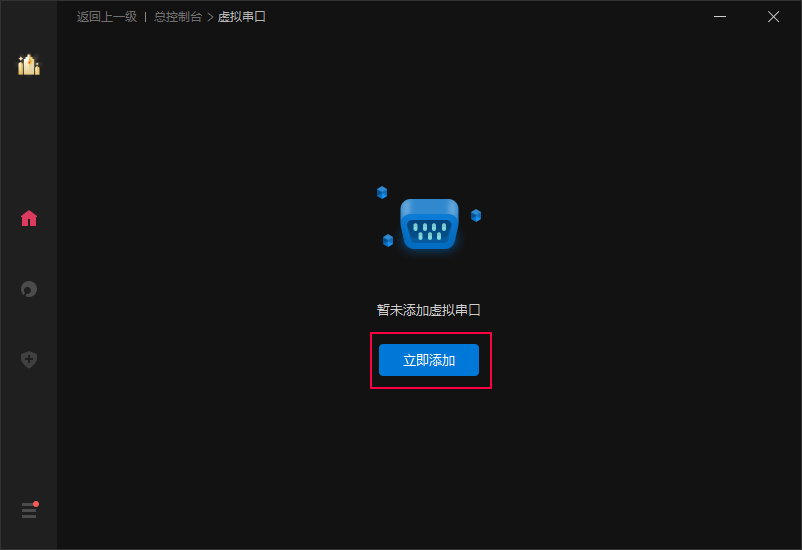

（2）点击 <立即添加> ；

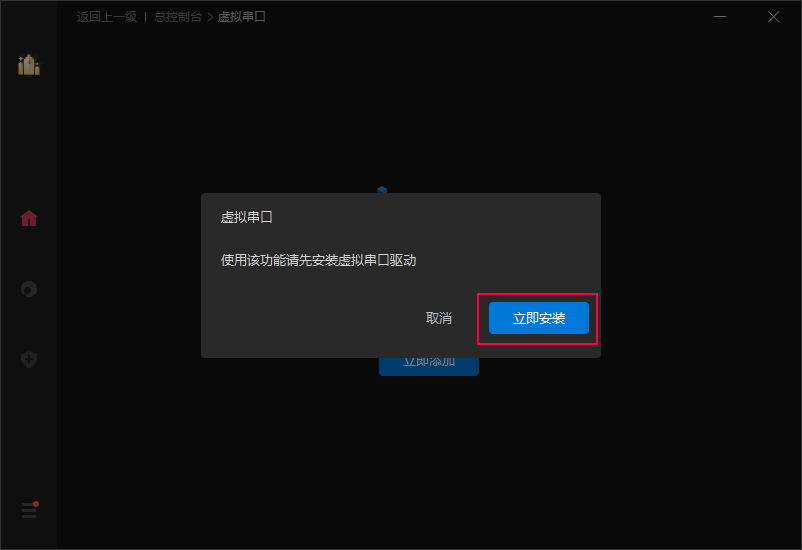

（3）首次使用虚拟串口功能，需点击 <立即安装> ，安装虚拟串口驱动；

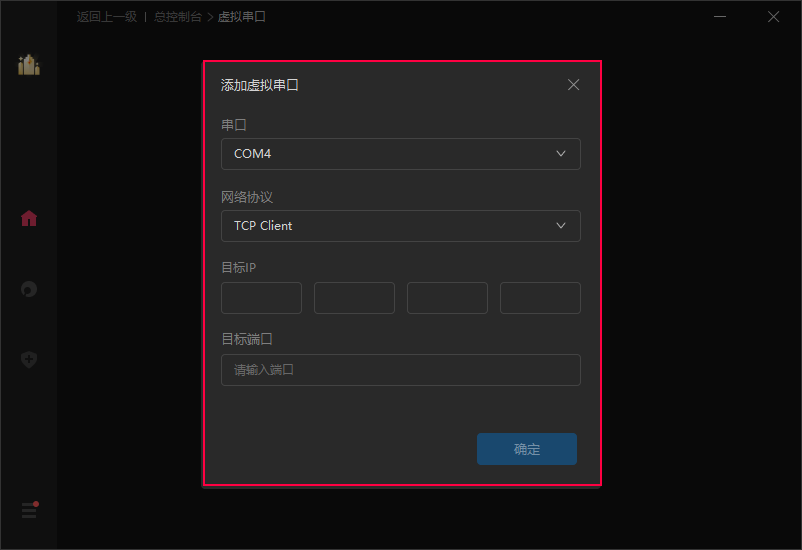

（4）填写虚拟串口相关信息，设备可作为客户端（TCP Client）或服务器端（TCP Server）；X1设备常作服务器端使用

客户端：

内容	说明
串口	选择未被使用的虚拟串口
网络协议	本设备所使用的网络协议类型，客户端（TCP Client）
目标IP	填写对端的IP地址 本设备作为客户端，则填写对端服务器端的IP（对端组网IP），本设备可传输数据至服务器端
目标端口	对端开放的端口号

服务器端：

内容	说明
串口	选择未被使用的虚拟串口
网络协议	本设备所使用的网络协议类型，服务器端（TCP Server）
本地IP	本设备作为服务器端，自动填写本设备组网IP，本设备可收集客户端的数据
本地端口	本设备开放的端口号

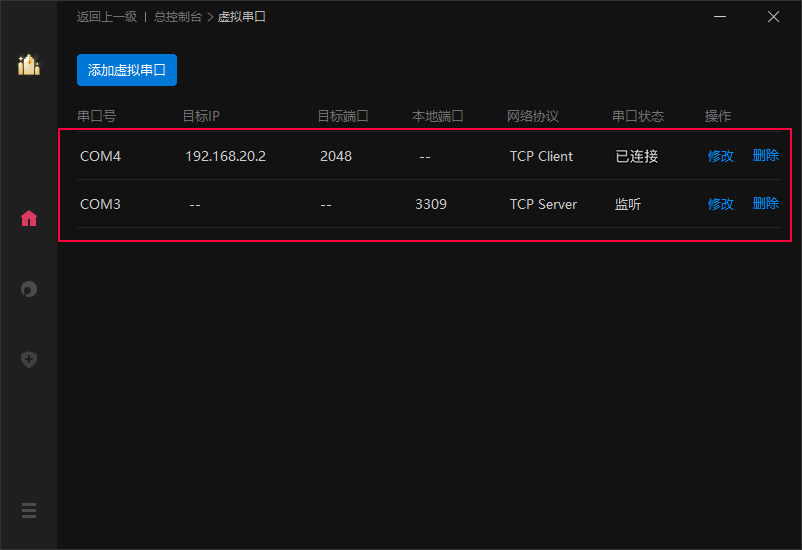

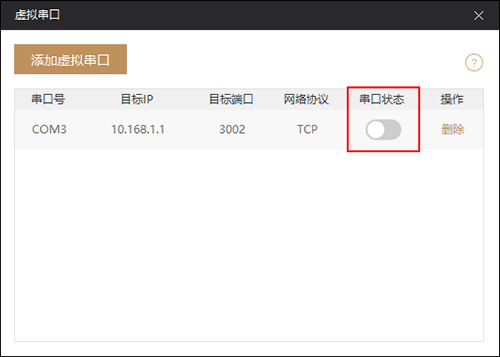

（5）信息填写完成并与对端连接成功，即可远程调测串口设备。

设置成功后，就可以通过串口调试程序进行远程访问串口设备了！
这里以Putty软件为例，打开主界面，选择“serial”，在Serial line填写“串口名字”，后面的Speed默认数字即可，设置后点击“Open”。

即可进入串口调试界面。
「注意」：访问串口是否需要输入账号密码取决串口设备。

4. 注意事项

1.部分系统安装后可能需要重启；
2.XP和2003系统无法安装蒲公英访问端4.5；
3.Win7系统使用串口功能需安装数字签名补丁，补丁地址：http://url.oray.com/YHHbcc
4.目前已支持虚拟串口类型有以下这些：
kmod-usb-serial.....................SupportforUSB-to-Serialconverters
kmod-usb-serial-ark3116........SupportforArkMicroChipsARK3116devices
kmod-usb-serial-belkin........................SupportforBelkindevices
kmod-usb-serial-ch341..........................SupportforCH341devices
kmod-usb-serial-cp210...........SupportforSiliconLabscp210devices
kmod-usb-serial-cypress-m8..............SupportforCypressM8USB-Serial
kmod-usb-serial-ftdi............................SupportforFTDIdevices
kmod-usb-serial-ipw....................SupportforIPWireless3Gdevices
kmod-usb-serial-keyspan........SupportforKeyspanUSB-to-Serialdevices
kmod-usb-serial-mct..............SupportforMagicControlTech.devices
kmod-usb-serial-mos7720..............SupportforMoschipMOS7720devices
kmod-usb-serial-motorola-phone............SupportforMotorolausbphone
kmod-usb-serial-option...................SupportforOptionHSDPAmodems
kmod-usb-serial-oti6858......SupportforOursTechnologyOTI6858devices
kmod-usb-serial-pl2303...............SupportforProlificPL2303devices
kmod-usb-serial-qualcomm.................SupportforQualcommUSBserial
kmod-usb-serial-sierrawireless.......SupportforSierraWirelessdevices
kmod-usb-serial-ti-usb......................SupportforTIUSB3410/5052

至此，蒲公英X1远程访问串口设备操作指南介绍结束，感谢您的观看！
