1. 产品简介

1.1 指示灯状态

蒲公英X4前面板左边为LED指示灯，指示灯的详细介绍如下图所示。

1.2 路由接口信息

①WAN口：百兆自适应WAN口，连接因特网（如宽带猫、光猫等）。
②LAN口：百兆自适应LAN口，用于连接电脑等网络设备。
③重置按钮：长按5秒后松开即可恢复出厂设置。
④电源接口：连接5V/2A电源。
⑤SIM卡槽：插入可上网的4G卡（使用4G上网功能时）。
⑥指示灯：反馈当前设备联网情况。

2. 设备连接

1.将路由器接上电源。
2.根据联网方式选择连接方式（参考下图）。

3. 上网配置

3.1 网卡设置

为了能正常访问路由器的Web 配置界面，需先将主机的网络适配器进行设置。

3.2 设置主机网络

以Win10系统为例，成功通过网线连接好蒲公英X4C后，根据以下流程进行设置。
单击桌面右下角的网络图标，选择“打开网络和Internet设置”

左键单击“更改适配器选项”，右键单击“以太网”，选择“属性”

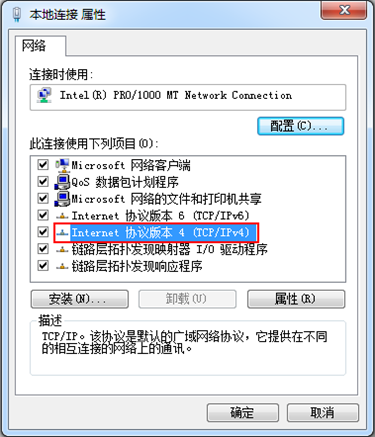

双击“Internet协议版本4（TCP/IPv4）”

选择“自动获取IP地址”和“自动获得DNS服务器地址”，单击“确定”

4. 路由器配置

蒲公英路由器提供了简单易用的Web 配置页面，您可通过Web 向导轻松完成上网配置。配置前，请确保计算机与路由器的网口（LAN 接口）已通过网线连接，并且将主机按上述指引设置自动获取 IP 地址或指定了静态的 IP 地址。

启动计算机浏览器访问http://oraybox.com
注意
蒲公英路由器默认上网方式为：接入SIM卡时默认优先使用4G上网，没有插入SIM卡时使用动态IP，且会有3秒倒数提示，若能正常联网，会自动跳转至云管理平台。

接着在浏览器访问地址https://pgybox.oray.com 登录蒲公英云管理平台，输入总部蒲公英路由器的SN码（路由器背面可查看）及默认密码（admin）登录。

蒲公英路由器首次使用需要初始化操作，即更改路由器的初始管理密码。点击“提交”按钮即可。

若无法联网，会进入蒲公英本地管理页面，根据网络情况设置上网方式。

4.1 上网方式

目前蒲公英X4支持的联网方式为：宽带拨号、动态IP、静态IP、无线中继以及APN（4G）

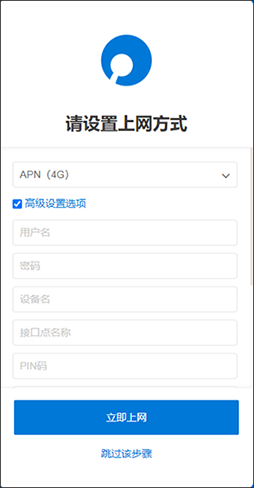

（1） APN（4G）
通过接入SIM卡进行联网，若SIM卡有对应的规定设置，可点击“高级设置选项”根据实际情况填写，若无则自动即可。

（2）宽带拨号
通过运营商提供的宽带账号和密码进行登录，同时可选择“自动配置DNS”或“手动配置DNS”。

（3）动态IP
自动获取上层设备分配下来的IP地址，同时可选择“自动配置DNS”或“手动配置DNS”。

（4）静态IP
手动为XC设置静态IP、子网掩码和网关，同时可选择“自动配置DNS”或“手动配置DNS”。

（5）无线中继
蒲公英X4可通过连接附近的无线网络进行联网，但要注意X4C所连接的无线网络的稳定性和速率将会直接影响到X4提供的网络质量。

4.2 设置管理密码

确定了上网方式后，点击“立即上网”，跳转到下一个页面设置WiFi密码和蒲公英X4C的管理密码；

填写完毕后点击“配置完成”，稍作等待将会跳转到路由器的本地管理界面。

4.3 路由器本地管理

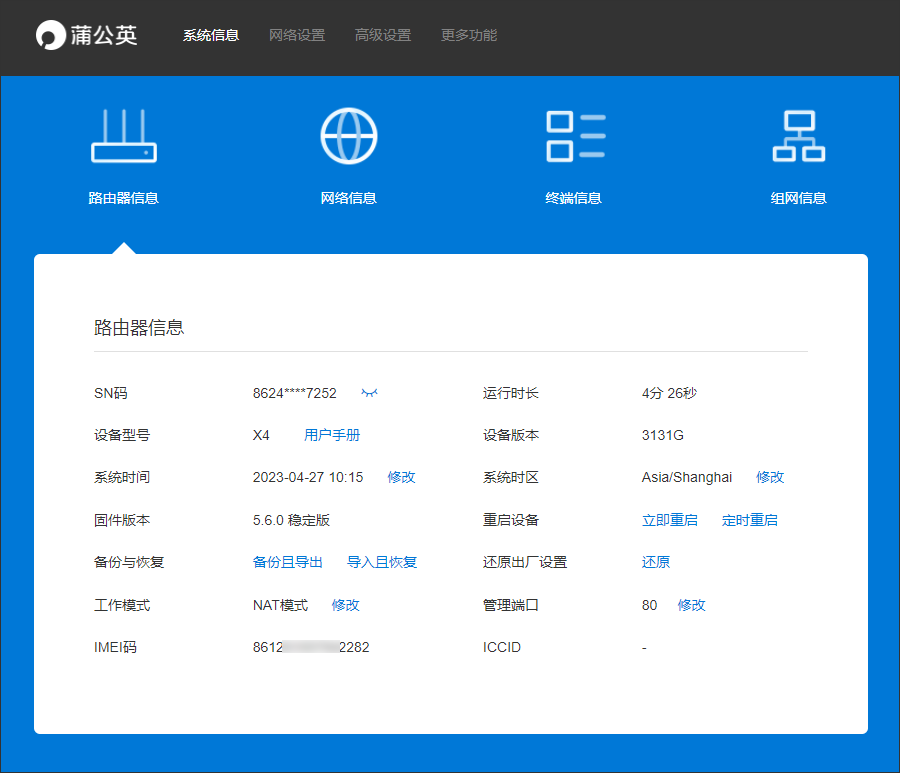

3.4.1 系统信息

可查看路由器信息、网络信息、终端信息及组网信息。

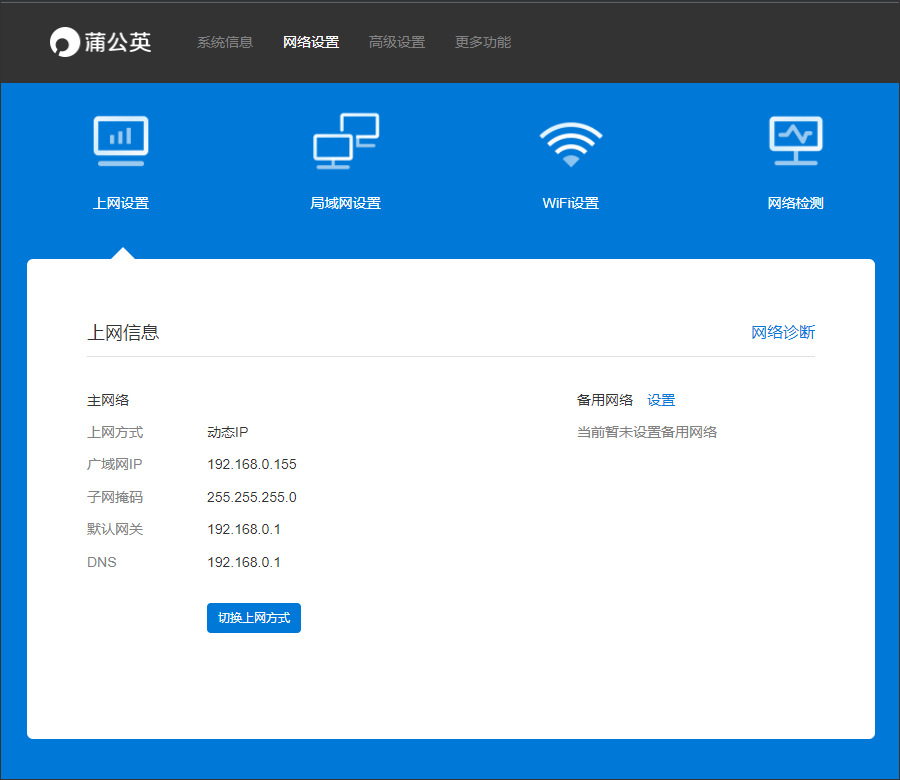

3.4.2 网络设置

可查看路由器上网设置、局域网设置、WiFi设置及网络检测。

说明

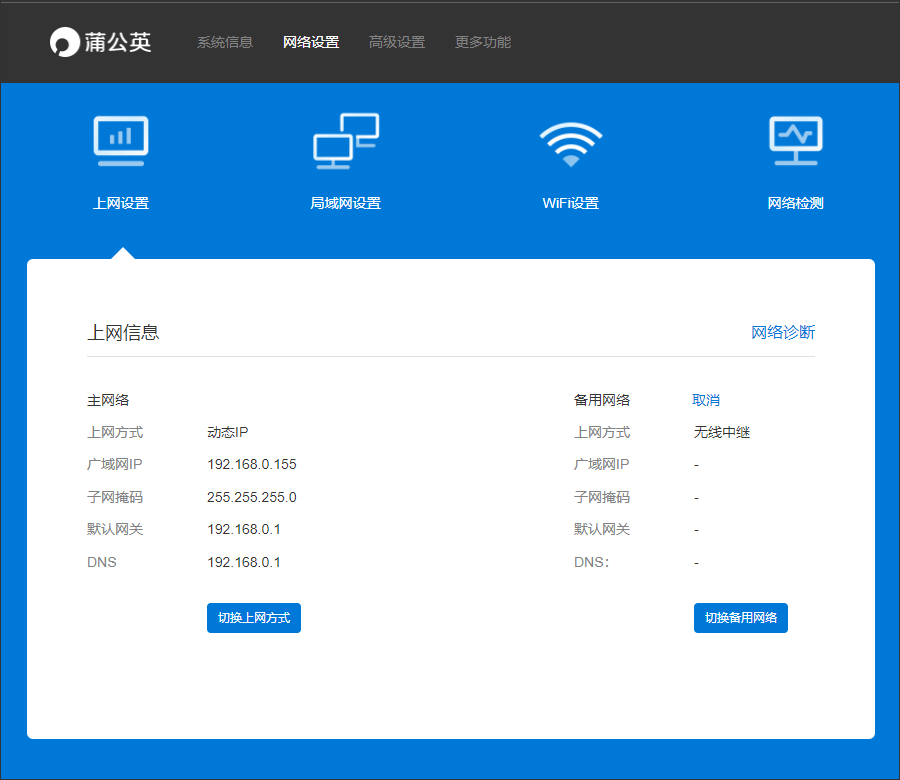

备用网络功能提供网络冗余，保障设备联网稳定性，当主网络断网时自动切换为备用网络，恢复时则重新切回主网络。
