蒲公英路由器 双旁路组网解决方案

一、背景

随公司的发展规模不断扩大,为提高办公效率,提升企业管理水平,往往需要搭建各类项目管理系统软件(如OA、财务系统、ERP等)进行运作管理,但由于公司分部在不同地区,大都没有真实公网IP,总部与各分部间的互联互通往往需要依靠到第三方软件来实现,且总部网络规则设置太多,网络较为复杂,部署与维护也成为了难题。

二、实施难点

1.总分部位于不同地区,且宽带网络不同;
2.传统联网方案需要借用第三方软件实现;
3.环境限制不能改变两地原有的网络结构;
4.部署维护难度大,安全性稳定性无保障。

三、解决方案

蒲公英路由器是由Oray自主研发的一款智能组网路由器,能够实现在不改变原有网络结构的前提下,实现公司两地的网络互联。
在总部和分部的一级路由下连接蒲公英路由器,搭配蒲公英旁路设置功能,即可实现两端设备相互通信。下面来看看详细操作步骤。

四、操作步骤

4.1 安装及配置蒲公英

各点蒲公英正常接线后,浏览器输入http://oraybox.com 登录进入本地管理页面进行上网配置。

上网正常后,首次进入管理页面,需进行初始化,填写相关信息。

4.2 创建智能组网

进入蒲公英路由器首页——“智能组网”,点击“绑定帐号”;
将总部与分部的蒲公英都绑定到同一官网帐号下;

将蒲公英路由器绑定到Oray的帐号下,方便组网管理;

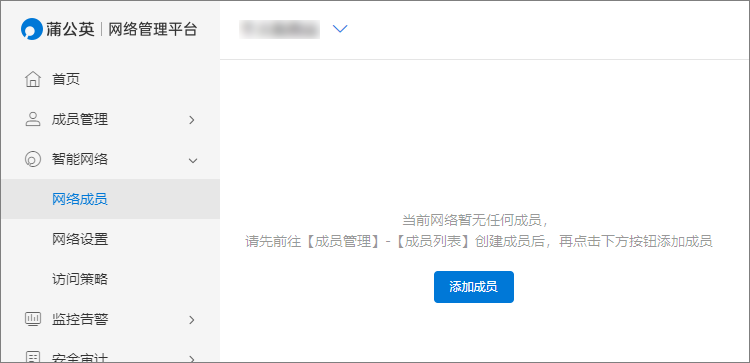

绑定成功后,点击“我要组网”,跳转至蒲公英管理页,点击“立即创建网络”;

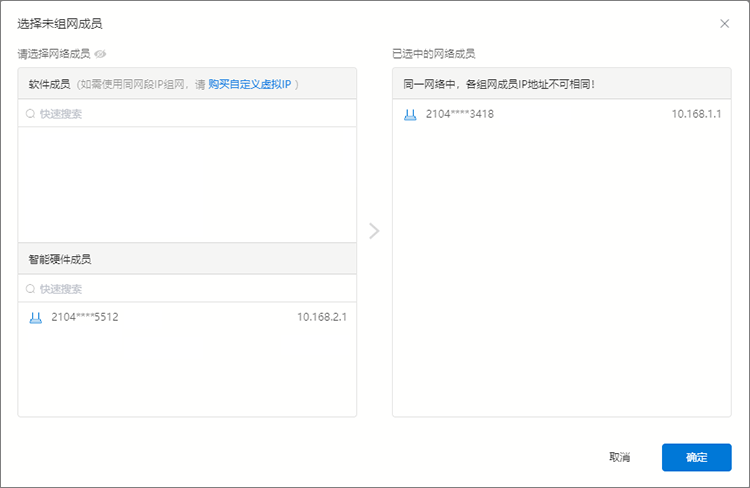

将总部分部的路由器从左边添加到右边组网成员列表中;
注意:同一网络中,路由器的地址段不能一致(如何修改戳我了解)

4.3 设置旁路路由

智能组网智能组网创建完成后,点击“旁路设置”。

点击“添加旁路路由”

添加旁路路由:
| 选择旁路路由:选择总部下面的蒲公英路由器为旁路路由
| 目标类型:IP网络段
| 目标地址:192.168.1.0。总部蒲公英上层服务器网段
| 子网掩码:255.255.255.0,若子网掩码的位数不是24位,请根据实际情况填写正确的。)
释义:给网络中的成员定义规则,当访问设置的目标地址段时,找对应的蒲公英路由器。

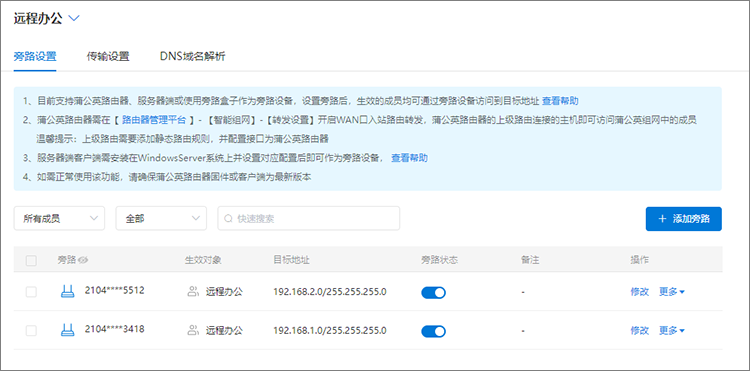

继续添加旁路路由,目标地址是分部路由器的上层设备。如下图:

上面添加的两条旁路路由,目的是分别实现:
1、分部蒲公英能访问总部的一级路由下的设备;
2、总部蒲公英能访问分部一级路由下的设备。

4.4 设置静态路由

1、登录到总部的一级路由器管理页面,进行静态路由设置,如下图:
| 目标地址:192.168.2.0(分部一级路由器网段)
| 子网掩码:255.255.255.0
| 下一跳(接口):192.168.1.2(总部二级蒲公英路由器的WAN口IP)

2、登录到分部的一级路由器管理页面,进行静态路由设置,如下图:
| 目标地址:192.168.1.0(总部一级路由器网段)
| 子网掩码:255.255.255.0
| 下一跳(接口):192.168.2.2(分部二级蒲公英路由器的WAN口IP)

注意:两端蒲公英路由器建议设置静态绑定IP上网。

4.5 开启WAN口转发

将总部和分部蒲公英路由器的WAN口转发功能开启,蒲公英的上级路由成员才能访问到蒲公英组网。

4.6 Ping测试

通过ping测的方式,在分部一级路由下的电脑ping下总部一级路由下的服务器IP地址。

五、方案优点

1.在不改变总部网络环境下,实现据跨网络传输、跨地区通信;
2.可靠性,单个节点故障,不影响其它分点连接;
3.无限并发数,具有很强的灵活性和可扩展性;
4.采用P2P通道进行连接,访问速度快;
5.部署操作简单,维护难度大大降低。
