蒲公英路由器企业分部组建异地虚拟局域网提高办公效率

应用场景

随公司的发展规模不断扩大,为提高办公效率,提升企业管理水平,往往需要搭建各类项目管理系统软件(如OA、财务系统、ERP等)进行运作管理,但由于公司分部在不同地区,大都没有真实公网IP,总部与各分部间的互联互通往往需要依靠到第三方软件来实现,且总部网络规则设置太多,网络较为复杂,部署与维护也成为了难题。

实施难点

1、都在不同地区,处于不同网络;
2、联机需要借用第三方软件实现;
3、总部网络结构复杂;
4、部署维护难度大,稳定性低。

解决方案

1、产品清单

(1)蒲公英路由器X3

在总部交换机下接上蒲公英,分部则可以直接替换原来的一级路由器,让所有的分部的电脑都接在分部的蒲公英下面。
利用蒲公英路由器上的智能组网功能,将总分部的蒲公英创建成一个虚拟局域网络,使各节点之间互相通信,主机之间可以直接通过局域网IP地址进行访问。

2、方案部署
2.1 安装及配置蒲公英

各点蒲公英正常接线后,浏览器输入oraybox.com登录进入管理地址进行上网配置;

上网正常后,首次进入管理页面,需修改管理密码。

2.2 创建智能组网

进入蒲公英路由器云管理【智能组网】——【成员列表】,点击“绑定帐号”将蒲公英路由器绑定到Oray的帐号下,方便组网管理;

绑定成功后,点击【我要组网】进入蒲公英组网管理界面,使用蒲公英路由器绑定的帐号完成登录后,选择【智能组网】——“创建网络”;

在弹窗中自定义填写【网络名称】并选择【网络类型】,点击“确定”即可成功创建组网。

2.3 添加组网成员

组网创建成功后,我们需要将成员添加进来。点击右上角的“添加成员”,可以看到添加成员的四种方式。

(1)选择未组网成员
点击选择帐号下已有的软件/硬件成员,可将其添加到组网中;
注意:同一网络中,各组网成员IP网段不能相同。

(2)硬件成员
可选择添加蒲公英硬件或第三方智能硬件;

(3)软件成员
免费版帐号最多支持添加三个软件成员,可根据实际需要升级服务;

(4)通讯录导入
可通过企业微信或钉钉导入组网成员。

2.4 添加旁路设置

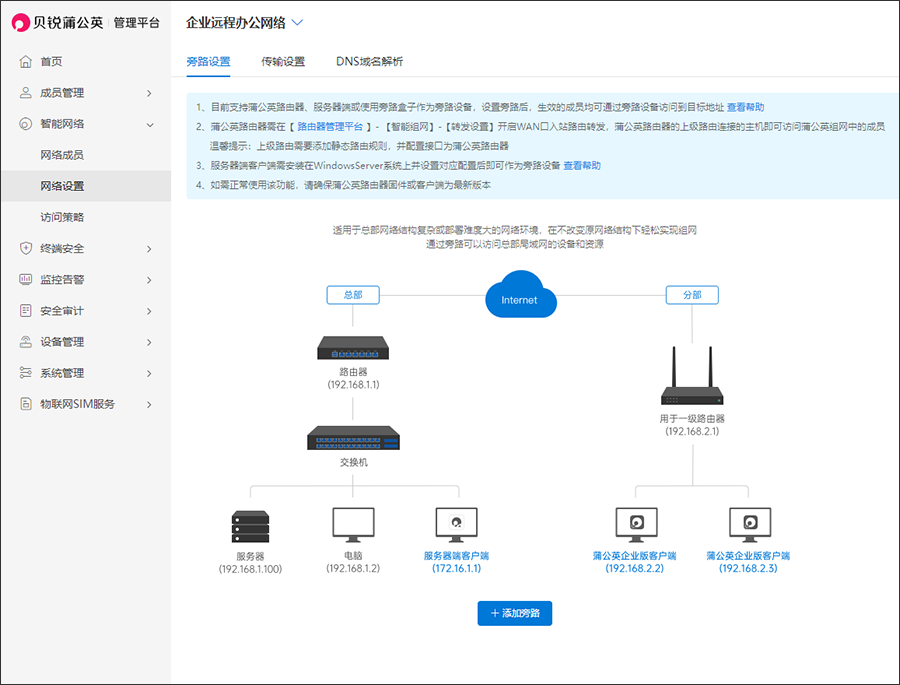

组网成员添加完成后,选择【组网设置】--【旁路设置】;

点击“添加旁路”;

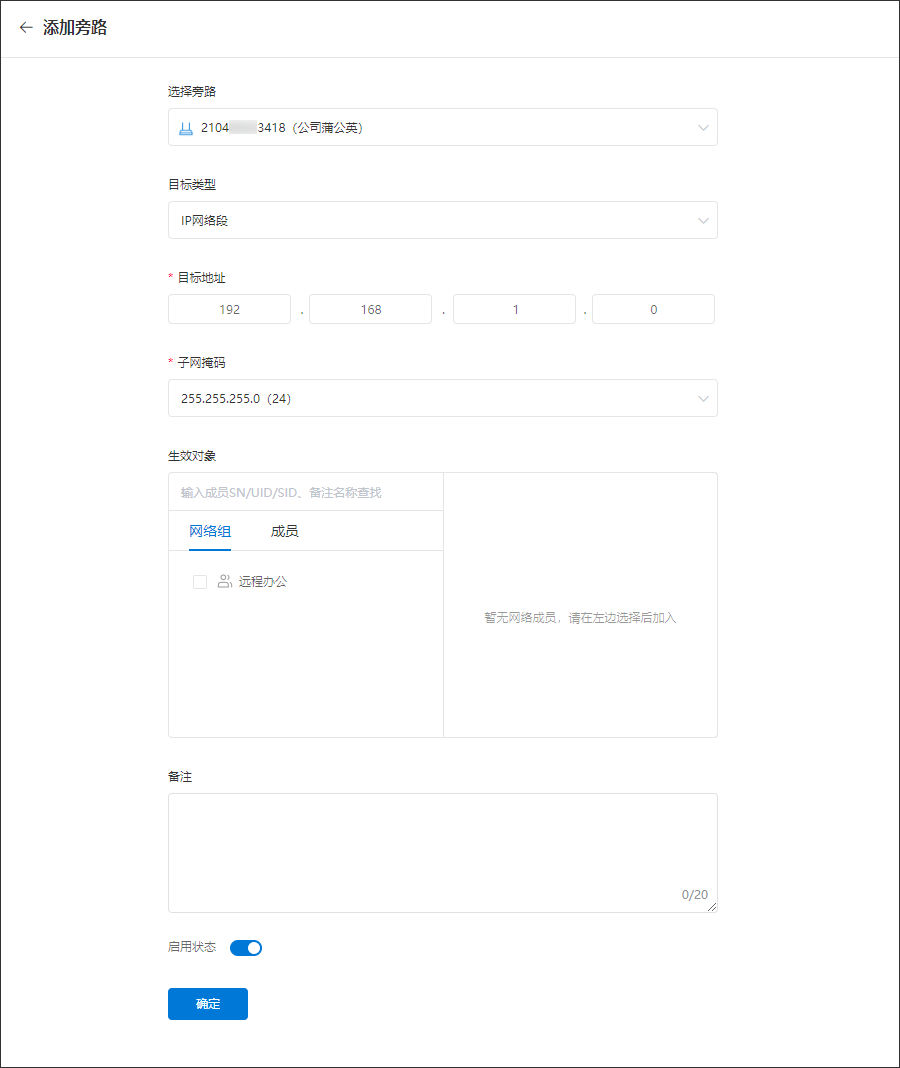

在弹窗中添加旁路路由:
| 选择旁路路由:选择总部下面的蒲公英路由器为旁路路由
| 目标地址:192.168.1.0:总部蒲公英上层服务器网段(192.168.1.0表示网段,子网掩码为:255.255.255.0。)

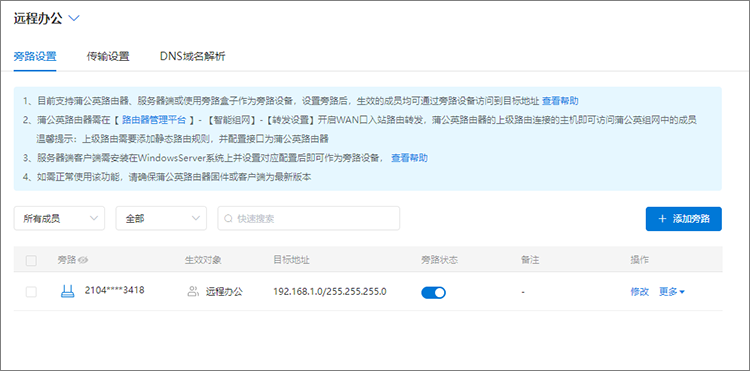

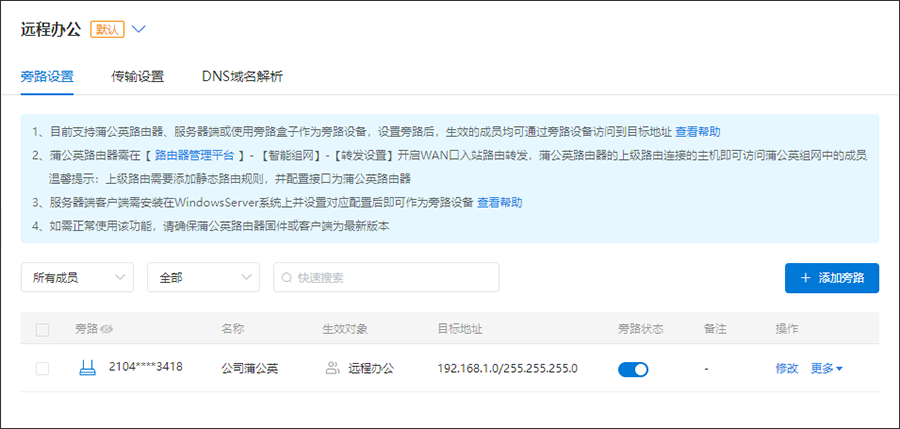

点击“确定”保存旁路设置后,页面将显示我们添加的旁路规则。

2.5 Ping测试

通过ping测的方式,在分部下的电脑ping下总部上面的服务器IP地址。

注:为了提高P2P连通率,建议开启网关路由的UPNP功能。

3、方案优点

1、在不改变总部网络环境下,实现据跨网络传输、跨地区通信;
2、可靠性,单个节点故障,不影响其它分点连接;
3、无限并发数,具有很强的灵活性和可扩展性;
4、采用P2P通道进行连接,访问速度快;
5、部署操作简单,维护难度大大降低。

注意事项

1、组建虚拟局域网时,每个路由器成员的IP地址不能相同,否则会造成网络冲突;
2、添加旁路若目标类型选择的是“IP网络段”,子网掩码也要跟随变化;
3、需要注意路由器成员的IP不能与旁路的目标IP相同。
